ARK-Steckverbinder sind in der Elektronik vielseitig einsetzbar. Finden Sie heraus, wofür sie verwendet werden und in welchen Varianten sie erhältlich sind.

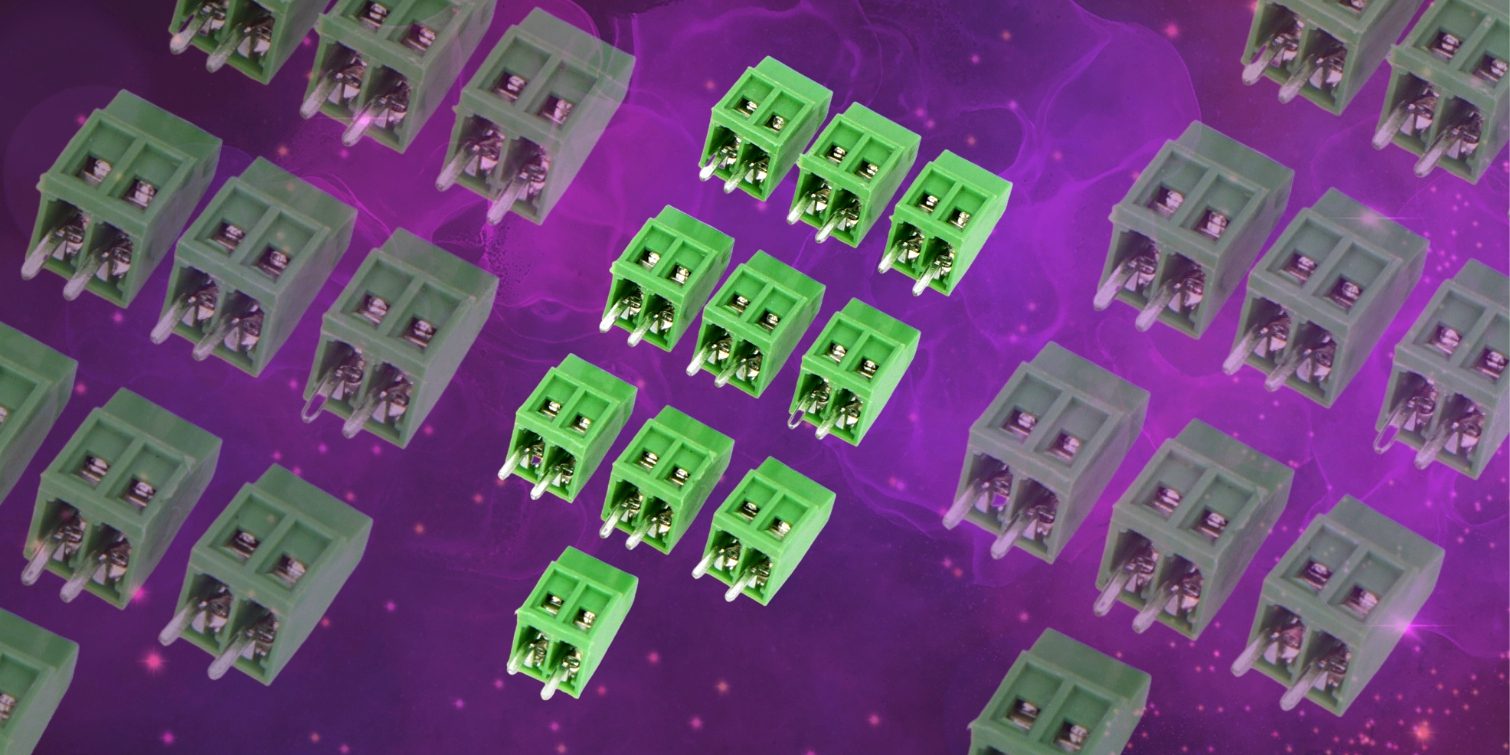

Was ist ein ARK-Anschluss?
ARK-Steckverbinder werden verwendet, um robuste Kabelverbindungen herzustellen. Sie können sowohl für einfache als auch für anspruchsvolle Installationen verwendet werden und kommen in vielen Bereichen der Elektronik zum Einsatz. ARK-Steckverbinder werden in Form von Modulen geliefert, die aus mindestens zwei (voneinander isolierten) Leitungen bestehen. Es gibt auch Modelle, an die eine große Anzahl von Kabeln angeschlossen werden kann, was u. a. für die Arbeit mit Leiterplatten nützlich ist.
ARK-Steckverbinder gibt es in vielen Ausführungen für eine Vielzahl von Installationen. Die grundlegende Unterteilung umfasst Steckverbinder, die sich durch stiftförmige Kontakte auszeichnen. Weibliche Steckverbinder hingegen sind das Gegenteil davon. Diese sind mit Löchern versehen, in die Kontakte eingesteckt werden können und so zuverlässige Verbindungen schaffen.
Aus welchem Material bestehen die ARK-Verbinder?
Die überwiegende Mehrheit der ARK-Steckverbinder ist mit Kontakten aus einer Kupferlegierung ausgestattet. Die Wahl dieses Materials ist nicht zufällig, denn es zeichnet sich durch hohe mechanische Festigkeit und Haltbarkeit aus. Dadurch sind die Verbinder unempfindlich gegenüber Verformungen, die bei der Montage von Kabelleitern aus ähnlichen Materialien wie der Anschlussklemme auftreten. Dies gewährleistet eine stabile Kabelverbindung.
Darüber hinaus sind die Kupferverbindungen nicht anfällig für Korrosion oder Lockerungserscheinungen, die den Betrieb der geschaffenen Anlagen beeinträchtigen. Außerdem reagiert Kupfer nicht mit Wasser und hat eine geringe Sprödigkeit. Erwähnenswert ist auch der große Betriebstemperaturbereich, in dem ARK-Steckverbinder eingesetzt werden können. Je nach gewähltem Modell kann diese Temperatur zwischen -30°C und +120°C liegen. Dies bedeutet, dass die Anlagen unter nahezu allen Bedingungen ihre volle Leistungsfähigkeit entfalten.
Klemmentypen für ARK-Verbinder
ARK-Steckverbinder lassen sich nach der Ausführung der Leitungsanschlüsse unterteilen. Man unterscheidet zwischen Schraub- und Federverbindungen.
ARK-Schraubenkupplungen
Bei der Konstruktion von ARK-Schraubverbindern werden Flachkopfschrauben verwendet, obwohl es auch Kreuzschlitzmodelle gibt. Sie können verwendet werden, um den leitenden Teil eines elektrischen Kabels genau zu klemmen. Schraubverbinder sind die am häufigsten verwendete und auch die einfachste Lösung in Bezug auf die Installation.
Der größte Vorteil von Schraubverbindungen ist der hohe Kontaktdruck. Das bedeutet ein hohes Maß an Sicherheit und einen geringen Spannungsabfall sowohl in Nieder- als auch in Hochstromanlagen. Um eine solide und zuverlässige Verbindung zu erreichen, sind sowohl die Pflege der Verbindung als auch die Klemmkraft von großer Bedeutung. Aus diesem Grund sollten Schraubklemmen vor der Inbetriebnahme der Anlage sorgfältig angezogen werden, um die Wahrscheinlichkeit eines Ausfalls zu minimieren.
ARK-Federkupplungen
Eine Alternative zu den gefederten Verbindern sind die federbelasteten Verbinder von ARK. Bei diesen Modellen können Sie außerdem mit einer schnellen und problemlosen Installation rechnen. Wichtig ist, dass für den Anschluss der Kabel keine Werkzeuge erforderlich sind. Eine Feder in der Steckerkonstruktion passt die Klemmkraft automatisch an den Kabelquerschnitt an. Solche Modelle werden meist in Situationen gewählt, in denen kurze Installationszeiten wichtig sind. Die Ausführung eines Projekts mit ARK-Konnektoren ist schneller als mit ARK-Verbindern.
Die ARK-Konektoren befinden sich standardmäßig in der geschlossenen Position. Um einen Draht darin zu befestigen, öffnen Sie zunächst die Klemme, führen Sie den Draht ein und lösen Sie die Feder. Dann kommt es zu einem selbständigen Verklemmen des Kabels.
ARK-Steckverbinder - Raster, Nennspannung und andere Parameter
ARK-Steckverbinder unterscheiden sich nicht nur in der Art der Klemmen und dem Typ (Stecker/Buchse). Es gibt sie in zahlreichen Varianten, die sich in ihren Parametern unterscheiden. Dadurch können sie an verschiedene Installationen angepasst werden.
Was das Raster, d.h. den Abstand zwischen den Achsen der nebeneinander liegenden Leitungen betrifft, so kann dieser Parameter bei den verschiedenen ARK-Verbindermodellen wie folgt lauten: 2,54 mm, 3,5 mm, 5 mm oder 8,5 mm. ARK-Steckverbinder mit den folgenden Spannungswerten werden am häufigsten in Hausinstallationen verwendet 250 V, während Modelle mit 300 V in anderen Bereichen gut funktionieren. Die maximale Stromspannung der ARK-Steckverbinder kann variieren und umfasst: 8 A, 10 A, 15 A, 16 A oder 20 A.
ARK-Kupplungen unterscheiden sich auch in ihren Abmessungen: Länge und Höhe. Bei der Planung der jeweiligen Installation ist auch der maximal mögliche Leiterquerschnitt zu berücksichtigen.
Normalerweise sind 1,0 mm2 oder 1,5 mm2 dicke Kabel kompatibel. Natürlich unterscheiden sich die ARK-Steckverbinder auch in der Pinbelegung. Die einzelnen Modelle können 2-, 3- oder 4-polig sein. Dies sind die gängigsten Optionen.
Welche Anwendungen gibt es für ARK-Steckverbinder?
ARK-Steckverbinder sind in der Elektronik weit verbreitet. Sie werden überall dort eingesetzt, wo eine robuste und zuverlässige Kabelverbindung erforderlich ist. ARK-Schraubverbinder bieten die haltbarsten Verbindungen. Andererseits eignen sich federbelastete Modelle gut für Situationen, in denen kurze Montagezeiten wichtig sind.
ARK-Steckverbinder werden zum Crimpen von Kabeln verwendet, die nicht direkt mit der Leiterplatte verbunden sind, z.B. durch Löten. Aufgrund ihrer Fähigkeit, eine große Anzahl von Drähten aufzunehmen, werden solche Steckverbinder auch für die Montage eines gemeinsamen Erdungskontakts auf Leiterplatten und mehr verwendet. Sie können erfolgreich in Steckdosen, Schaltkreisen, Spannungsverteilungsmodulen und TV-Geräten eingesetzt werden.
PCBs (Printed Circuit Boards) sind die Basis für viele elektronische Komponenten, deren Kombination die Herstellung einer Vielzahl von Modulen in Spezial- und Alltagsgeräten ermöglicht. ARK-Steckverbinder ermöglichen u. a. die Stromversorgung von Leiterplatten und schaffen robuste Kabelverbindungen.
