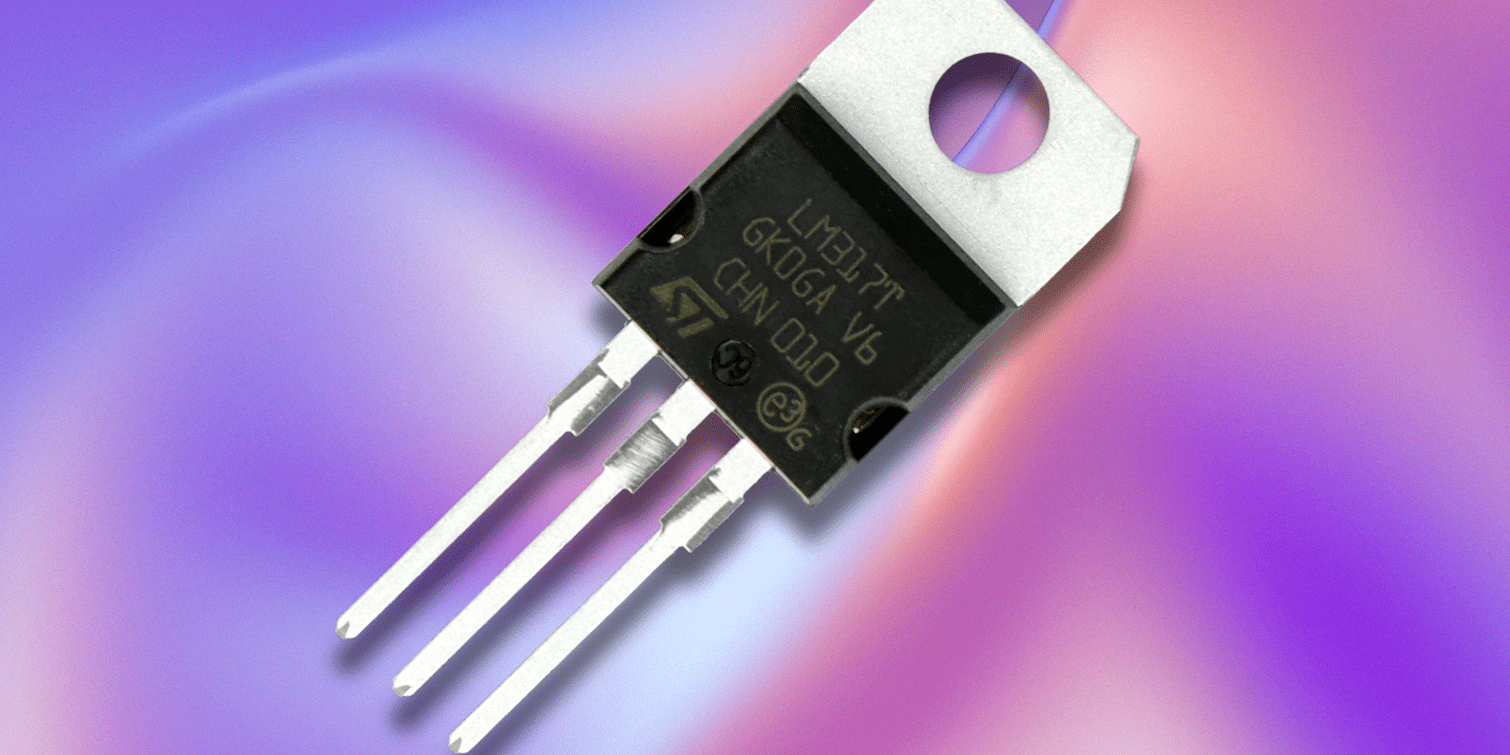

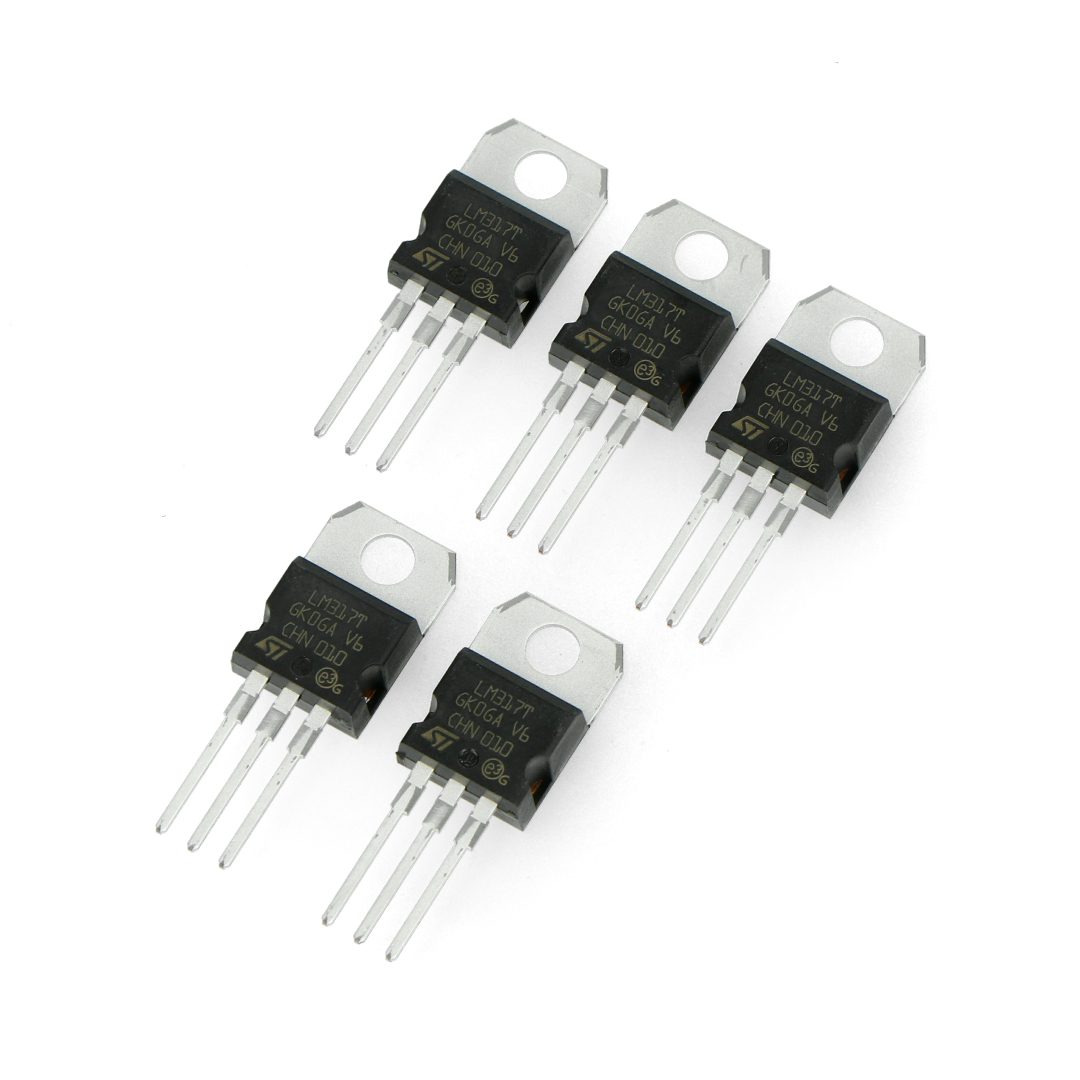

LM317 ist die abgekürzte Bezeichnung für einen linearen Stabilisator, der für die THT-Durchsteckmontage entwickelt wurde. Der LM317 wird zur Versorgung von Schaltungen mit Spannungen von 1,2 V bis 37 V verwendet.
LM317 Stabilisator - Versorgungsspannungsbereich 1,2 V bis 37 V
Der lineare Stabilisator LM317 ist ein elektronisches Bauteil mit drei Anschlüssen in Form von Drahtfüßen. Er ermöglicht eine Ausgangsspannung von 1,2 V bis 37 V. Der LM317 wird in einer Vielzahl von elektronischen Schaltungen verwendet, die eine stabile und geregelte Spannung für den Betrieb benötigen.
Der lineare Stabilisator ist in einem TO-220-Gehäuse untergebracht, um eine effiziente Wärmeableitung zu gewährleisten, so dass das Bauteil auch bei maximaler Belastung sicher arbeiten kann. Der maximale Ausgangsstrom des LM317 Stabilisators beträgt 1,5 A. Seine universelle Anwendbarkeit, kombiniert mit einer einfachen Montage und einem weiten Ausgangsspannungsregelungsbereich, macht den Stabilisator zu einem weit verbreiteten Bauteil für Profis und Bastler.
Anwendungsbeispiele für den Spannungsstabilisator LM317 im TO-220-Gehäuse
Der lineare Stabilisator LM317 kann verwendet werden, um eine einfache und zuverlässige geregelte Stromversorgung auf einer Prototypenplatine aufzubauen. Diese Art der Stromversorgung kann aufgrund ihres relativ hohen Ausgangsstroms und ihres breiten Regelbereichs erfolgreich eingesetzt werden, um eine stabile und sichere Stromversorgung für verschiedene Arten von Elektronikprojekten bereitzustellen.
Die nächste Anwendung erfordert den Einsatz des LM337T-Chips, mit dem sich schnell und einfach eine geregelte Stromversorgung mit positiven und negativen Ausgangsspannungen herstellen lässt. Eine solche Stromversorgung ist ideal für den Betrieb verschiedener Arten von Schaltungen mit Operationsverstärkern und ermöglicht die Durchführung von Inbetriebnahmetests an elektronischen Schaltungen. Weitere Anwendungen für den LM317 Linearregler sind Ladegeräte, die die Energie verschiedener Batterietypen ergänzen.
Vor- und Nachteile des LM317 Stabilisators
Zu den wichtigsten Vorteilen von Stromversorgungssystemen dieser Art gehören die Fähigkeit, die Ausgangsspannung präzise zu regeln und die Stabilität der Spannung, unabhängig von Eingangsspannungs- und Lastschwankungen.
Nachteilig sind hingegen die Energieverluste in Form von Wärme, die bei hohen Lastströmen zur Notwendigkeit eines zusätzlichen Kühlkörpers führen können. Ein weiterer Nachteil ist die Differenz zwischen Eingangs- und Ausgangsspannung (sogenannte Drop-out-voltage), die den Regelbereich leicht einschränken kann.
Stabilisator LM317 - zusätzliche technische Informationen
Der maximale Ausgangsstrom des LM317 Stabilisators beträgt 1,5 A. Sie sollten jedoch bedenken, dass dieser Wert durch hohe Temperaturen begrenzt werden kann. Für einen sicheren und stabilen Betrieb des Stabilisators sind eingebaute Schutzvorrichtungen verantwortlich, die nicht nur vor Überhitzung, sondern auch vor Stromüberlastung schützen.
LM317 Stabilisator - Grundlegende Informationen über das Gehäuse
Der Stabilisator LM317 ist in einem TO-220-Gehäuse ( aus dem engl. Transistor Outline 220) untergebracht. Dies ist eine der gängigsten Gehäuseformen, die zum Schutz verschiedener Arten von elektronischen Bauteilen verwendet wird. Es ist für eine einfache Montage und eine effiziente Ableitung von überschüssiger Wärme ausgelegt.
Das TO-220-Gehäuse besteht aus einem Kühlkörper oder einer Platte aus Metall, an der die Schaltung befestigt ist. Der isolierende Teil wiederum besteht aus Kunststoff. Er enthält drei Leitungen in Form von Drahtfüßen. Der Metallkühlkörper hat nicht nur die Aufgabe, die vom Chip während des Betriebs erzeugte Wärme effizient abzuleiten, sondern dient auch als Strukturelement des Gehäuses.
Merkmale des TO-220-Gehäuses
Der in einem TO-220-Gehäuse vergossene Stabilisator LM317 ist für die THT-Durchsteckmontage ( aus dem engl. Through-Hole Technology) geeignet. Es ermöglicht eine schnelle und einfache Montage auf der Oberfläche einer Leiterplatte (PCB) oder direkt auf einem Kühlkörper. Darüber hinaus ist die TO-220-Struktur für eine effiziente Wärmeableitung ausgelegt und ermöglicht relativ hohe Lastströme.
Neben den linearen Spannungsreglern LM317 wird das TO-220-Gehäuse häufig in einer Vielzahl von elektronischen Anwendungen wie Motorsteuerungen, Netzteilen, Reglern und vielen anderen eingesetzt. Der Nachteil des TO-220-Gehäuses ist seine relativ große Größe, die den Einbau auf engem Raum erschweren kann.
TO-220 Durchsteckmontage des Linearstabilisators LM317
Die THT-Montage ist eine grundlegende Technik für das Löten verschiedener Arten von elektronischen Bauteilen, die Leitungen (Drähte) haben, die auch als Füße bezeichnet werden. Die Montage besteht darin, die Füße durch Löcher auf die andere Seite der Leiterplatte zu führen. Auf der anderen Seite der Leiterplatte befinden sich Lötfelder, an die die Anschlüsse angelötet werden müssen. Die Lötfelder sind mit den Leiterbahnen der Platine verbunden. Falls erforderlich, sollte ein zu langes Kabel vorsichtig abgeschnitten werden.
Bei industriellen Anwendungen wurde die THT-Montage durch die viel schnellere SMD-Technologie abgelöst. Bei Amateurprojekten wird jedoch nach wie vor die THT-Montage verwendet, die selbst für Elektronik-Neulinge leicht zu erlernen und durchzuführen ist. Außerdem ist es nicht erforderlich, teure und schwer zu bedienende Geräte zu kaufen und zu verwenden. Ein weiterer Vorteil der Durchsteckmontage ist die relativ hohe Fehlertoleranz beim Löten (die meisten dieser Fehler können schnell und einfach behoben werden).
Was ist sonst noch wissenswert über die THT-Montage?
Für den Zusammenbau des Linearstabilisators LM317 in einem TO-220-Gehäuse benötigen Sie einen einfachen Kolbenlötkolben und Lötbinder (z.B. Zinn). Es lohnt sich auch, sich mit Zubehör in Form eines Spitzenreinigers und einer Schneidezange auszustatten. Nachdem Sie die Anschlussdrähte an die Lötfelder gelötet haben, müssen Sie sicherstellen, dass die Verbindung elektrisch und mechanisch korrekt ist. Die nächsten Schritte bestehen in der Qualitätskontrolle und dem Testen der fertigen Verbindungen.
Die THT-Montage ist nach wie vor weit verbreitet, vor allem bei Bastler- und Prototypenprojekten. Darüber hinaus ist sie ideal für Projekte, bei denen eine einfache Wartung wichtig ist.
