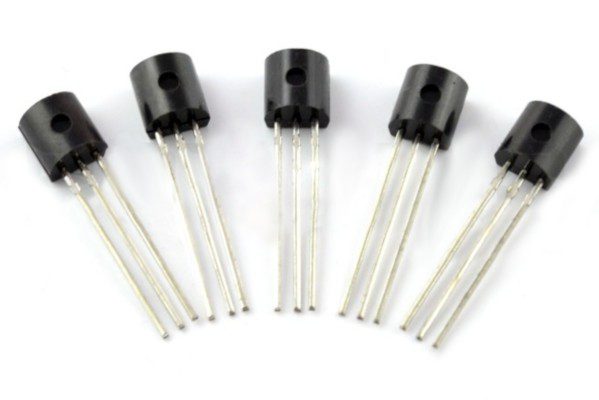

Der BC847 ist ein bipolarer NPN-Transistor, der in elektronischen Geräten und Anwendungen als Allzweckbauteil verwendet wird. Sein Design ermöglicht ein effizientes Schalten und Verstärken von elektrischen Signalen. Der Transistor zeichnet sich durch seine vielseitigen Anwendungen aus, die von einfachen Schaltungen bis hin zu komplexen Mikroprozessorsystemen reichen. Der BC847 ist bekannt für seine Zuverlässigkeit und hohe Effizienz bei der Bewältigung kleiner bis mittlerer Ströme. Was sollte man über den Aufbau des BC847-Transistors wissen? Was sind seine praktischen Anwendungen und elektrischen Eigenschaften?
Aufbau des Bipolartransistors BC847
Ein NPN-Bipolartransistor besteht aus drei Hauptelementen, nämlich Emitter, Basis und Kollektor.
- Der Emitter ist der Teil des Transistors, aus dem die Ladungsträger (Elektronen im Falle eines NPN-Transistors) an den externen Stromkreis abgegeben werden. Seine Hauptfunktion besteht darin, den Stromfluss im Transistor zu initiieren, indem er Elektronen an die Basis abgibt. Dies ist der erste Schritt bei der Aktivierung des Transistors.
- Die Basis ist der zentrale Bereich des Transistors, der den Fluss der Ladungsträger vom Emitter zum Kollektor steuert. Sie ist viel dünner als andere Teile des Transistors und fungiert als Stromregler. Wenn eine kleine Spannung an die Basis angelegt wird, lässt sie mehr Elektronen vom Emitter zum Kollektor fließen. Die Basis ist daher eine Schlüsselkomponente für die Regulierung des Betriebs des Transistors. Außerdem ermöglicht sie die Verwendung des Transistors als Schalter oder Verstärker in elektronischen Schaltungen.
- Der Kollektor ist das Bauteil, das die vom Emitter emittierten und von der Basis übertragenen Ladungsträger auffängt. Der Kollektor ist in der Lage, eine große Anzahl von Elektronen aufzunehmen, ohne Schaden zu nehmen. Dies ist wichtig, um die Stabilität des Transistors während des Betriebs aufrechtzuerhalten. Seine Hauptfunktion besteht darin, Strom zu sammeln und an die nächsten Teile der Schaltung weiterzuleiten.
Dank der präzisen Steuerung des Elektronenflusses zwischen den drei Komponenten wird der Transistor BC847 unter anderem in Signalverstärkern eingesetzt.
Elektrische Parameter
Die elektrischen Parameter des NPN-Bipolartransistors BC847 lauten wie folgt:
- Die Kollektor-Basis-Spannung (VCBO) beträgt 50 V.
- Die Kollektor-Emitter-Spannung (VCEO) erreicht 45 V. Dies ist ein wichtiger Parameter für Anwendungen, die einen stabilen Spannungsfluss durch den Transistor erfordern, ohne dass die Gefahr eines Durchbruchs besteht.
- Die Emitter-zu-Basis-Spannung (VEBO) beträgt 6 V. Dieser Wert bietet einen wirksamen Schutz gegen unangemessenen Rückwärts-Spannungsfluss.
- Ein zulässiger Kollektorstrom (IC) von bis zu 100 mA ermöglicht den Einsatz des BC847 in Schaltungen mit mittleren Stromlasten.
Andere elektrische Parameter
- Eine maximale Sperrschichttemperatur (TJ) von 150°C und ein Lagertemperaturbereich von -65 bis +150°C garantieren die Zuverlässigkeit des Transistors unter verschiedenen Betriebsbedingungen.
- Die maximale dissipierte Leistung (PD) erreicht 310 mW. Dieser Parameter bestimmt die Fähigkeit des BC847, während des Betriebs Wärme abzuleiten.
- Der Wärmewiderstand zwischen Sperrschicht und Umgebung (RθJA) des BC847-Transistors beträgt 403°C/W. Dieser Wert ist bei Anwendungen mit hoher Leistungsdichte und minimaler Kühlung von besonderer Bedeutung.
Anwendung
In Audiogeräten wird der BC847 zur Verstärkung von akustischen Signalen verwendet, insbesondere im niedrigen Frequenzbereich. Dank seiner Fähigkeit, kleine Signale effektiv zu verstärken, können diese ohne Verlust der Klangqualität erhöht werden. Der Transistor kann sowohl in einfachen Verstärkern in Heim-Stereoanlagen als auch in komplexeren Schaltungen professioneller Audiogeräte eingesetzt werden. Darüber hinaus kann er in verschiedenen Arten von Verstärkern, Vorverstärkern und Filterschaltungen verwendet werden.
Eine weitere Anwendung sind Audio-Effektprozessoren wie Reverb, Echo und Equalizer. Der Transistor BC847 hilft bei der Verarbeitung des Audiosignals in Echtzeit. Er fügt verschiedene Klangeffekte hinzu und verändert die Klangeigenschaften nach den Vorlieben des Benutzers.
In professionellen Audiomischern hingegen wird der BC847-Transistor in verschiedenen Teilen der Schaltung eingesetzt, z.B. in Mikrofonvorverstärkern und Eingangskanälen. Er erleichtert die Verwaltung und Verarbeitung von mehreren Audiosignalen gleichzeitig. Diese Fähigkeit ist wichtig für Konzertbeschallung, Studioaufnahmen und Live-Übertragungen.
Wo wird es sonst noch verwendet?
In digitalen Schaltungen dient der BC847 als Schalter, der den Betrieb anderer Schaltungskomponenten, wie LEDs und anderer Transistoren, steuert. Die schnelle Reaktion auf Spannungsänderungen ermöglicht eine präzise Steuerung der Zustände dieser Komponenten. Dies ist für die Entwicklung zuverlässiger digitaler Systeme unerlässlich. Da der BC847 über einen weiten Temperaturbereich und bei verschiedenen Spannungen arbeiten kann, ist er die ideale Wahl für Anwendungen, die einen stabilen Betrieb und Zuverlässigkeit erfordern.
Bei Anwendungen zur Leistungssteuerung fungiert der Transistor als Stromregler, der dafür sorgt, dass die einzelnen Schaltungskomponenten mit der richtigen Menge an Strom versorgt werden. Dies ist der Schlüssel zur Aufrechterhaltung der Energieeffizienz und zum Schutz elektronischer Komponenten vor Schäden, die durch eine instabile Stromversorgung verursacht werden.
Andere Anwendungen des BC847
Darüber hinaus wird der BC847 in Sensordesigns verwendet, wo er Sensorsignale in nützliche elektrische Daten umwandelt. Diese Eigenschaft ist in industriellen Automatisierungs- und Überwachungssystemen unerlässlich.
In der Telekommunikation hingegen wird der Transistor BC847 zur Verstärkung von Kommunikationssignalen eingesetzt. Das bedeutet, dass sie ohne Qualitätsverlust über größere Entfernungen übertragen werden können. Außerdem wird der Transistor in Schutzschaltungen eingesetzt, wo er die Aufgabe hat, den Stromfluss zu steuern, um Überlastungen und andere elektrische Ausfälle zu verhindern. In solchen Anwendungen erhöht der BC847 die Sicherheit und Zuverlässigkeit von elektronischen Systemen.
Zusammenfassung
Der BC847 ist ein bipolarer NPN-Transistor, der vor allem in der Allzweck-Elektronik eingesetzt wird und Signale in vielen Arten von elektronischen Schaltungen effektiv schaltet und verstärkt. Er wird in einer Vielzahl von Anwendungen eingesetzt, darunter Audiogeräte als Signalverstärker und digitale Schaltungen als Schalter. In der Telekommunikation hingegen wird er zur Verstärkung von Kommunikationssignalen verwendet. Darüber hinaus wird er in Leistungssteuerungssystemen und in der industriellen Automatisierung eingesetzt.
