Gleichrichter-Schaltungen spielen in vielen Bereichen der Technik, Elektronik und Energieerzeugung eine Schlüsselrolle, indem sie Wechselstrom (AC) in Gleichstrom (DC) umwandeln. Die moderne Technologie stützt sich auf Gleichrichter, die für die Stromversorgung elektronischer Geräte, das Aufladen von Batterien und auch in Stromversorgungssystemen für verschiedene industrielle Anwendungen unerlässlich sind. Gleichrichter können auf unterschiedliche Weise implementiert werden, z.B. mit Halbleiterdioden oder Thyristoren, je nach den Anforderungen des Projekts. Dank der Vielfalt an Designs und Technologien können Gleichrichtersysteme an spezifische Bedürfnisse angepasst werden, was sie zu einer wesentlichen Komponente in vielen modernen Energiesystemen macht.
Aufteilung der Gleichrichter Schaltungen
Gleichrichter Schaltungen können in mehrere Kategorien unterteilt werden.
Aufgrund der Anzahl der Phasen:
- Einphasig.
- Dreiphasig.
Aufgrund der Anzahl von Halbleiter-Leistungsgeräten:
- Einweg-Gleichrichter.
- Vollweg-Gleichrichter.
Aufgrund der Anordnung der Elemente:
- Brückengleichrichter.
Nach Wirkungsweise:
- Nicht gesteuerte Gleichrichter.
- Steuerbare Gleichrichter.
In diesem Beitrag stellt der Autor typische Lösungen für ungesteuerte und steuerbare Gleichrichter vor und veranschaulicht für ausgewählte Typen die Wellenformen der Eingangs- (Wechselstrom AC) und Ausgangsspannung (Gleichstrom DC). Gleichrichterschaltungen spielen eine wichtige Rolle in elektronischen Anwendungen, die eine Gleichstromversorgung benötigen.
Die grundlegende Einteilung der Gleichrichter hängt mit den Steuerungsmöglichkeiten der verwendeten Halbleiterbauelemente zusammen. Nicht steuerbare Gleichrichter sind Diodengleichrichter, bei denen der Durchschnittswert der gleichgerichteten Spannung im Ruhezustand von der Anschlussanordnung des Gleichrichters, der Anzahl der Phasen und der Versorgungsspannung abhängt. Steuerbare Gleichrichter sind Thyristor-Gleichrichter, bei denen der Durchschnittswert der gleichgerichteten Spannung durch Änderung des Thyristor-Ansteuerungswinkels eingestellt werden kann.
Symbol für ungesteuerten Gleichrichter
Symbol für steuerbaren Gleichrichter
Gleichrichter-Dioden “gleichrichten” niederfrequente Wechselspannungen oder -ströme und wandeln sie in unidirektionalen Strom um; sie leiten nur dann Strom, wenn ein bestimmter Spannungswert in der Durchlassrichtung überschritten wird (bei Siliziumdioden sind dies etwa 0,7 V und bei Germaniumdioden etwa 0,2 V).
Nicht gesteuerte Gleichrichter
Ungesteuerte Gleichrichter sind Schaltungen, die nur Gleichrichterdioden verwenden. Das grundlegende Merkmal von Gleichrichtern ist die unidirektionale Leitung. In einer Richtung (Anode zu Kathode) fließt der Strom ohne großen Spannungsabfall. In der entgegengesetzten Richtung (Kathode zu Anode) fließt kein Strom.

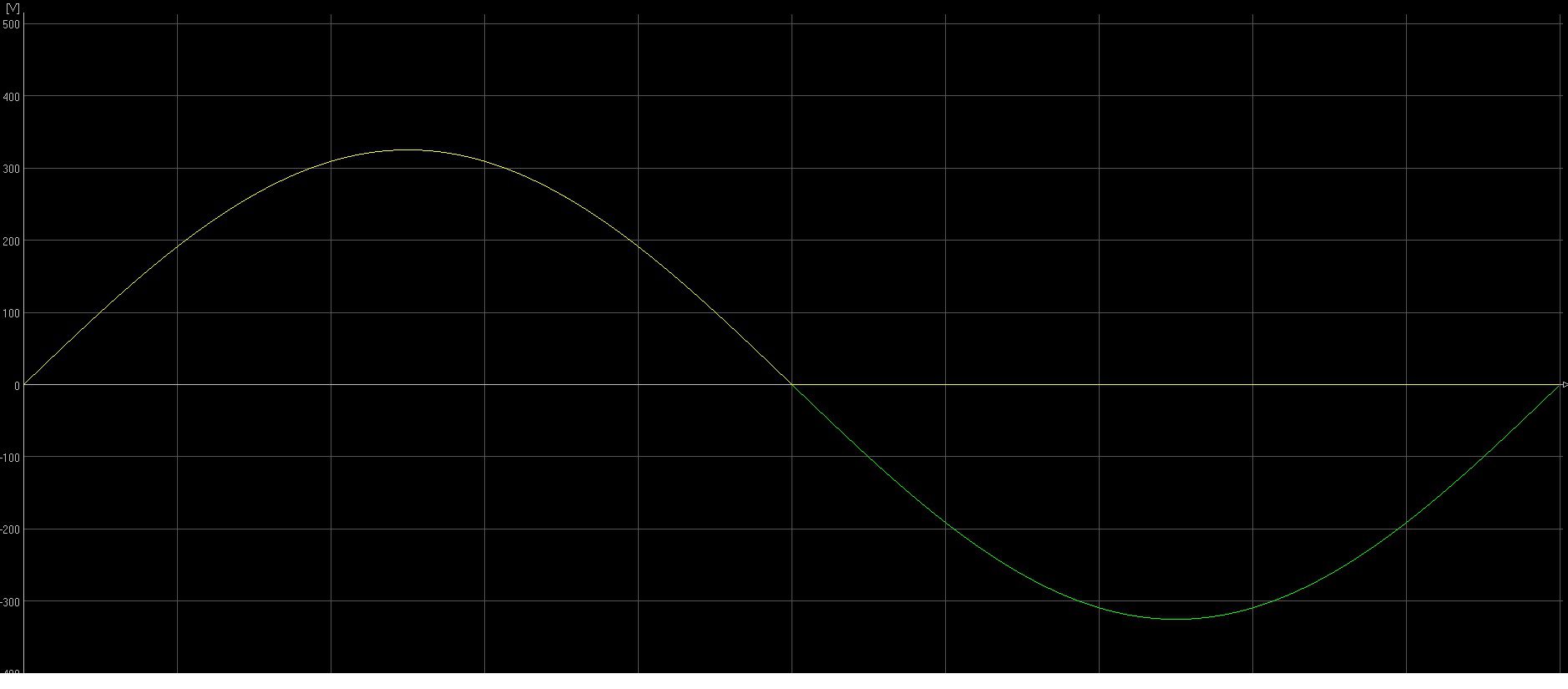

Einphasiger Einspannungs-Gleichrichter
Durchschnittliche gleichgerichtete Spannung: 0,45 V.
Die Grafiken in dem Artikel zeigen zwei Diagramme in zwei Farben – gelb für die Eingangsspannung, grün für die Ausgangsspannung.

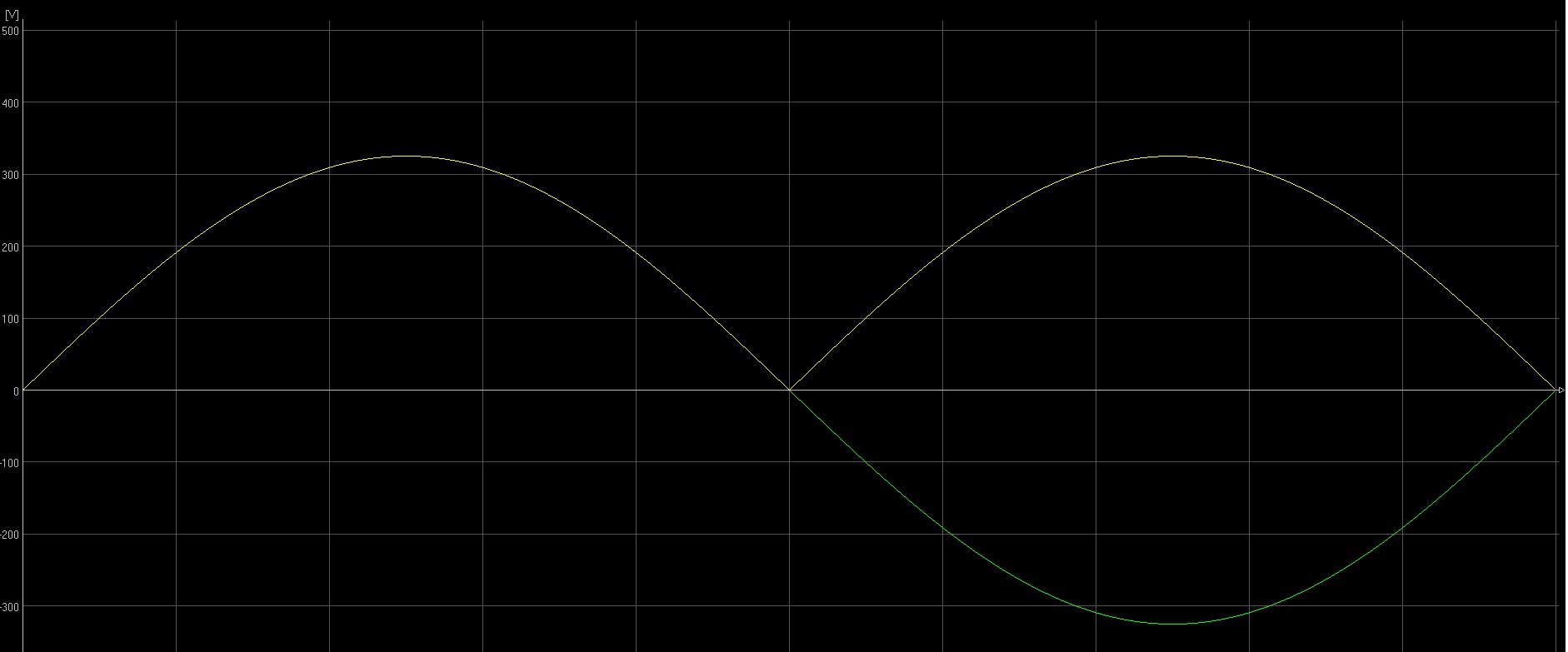

Einphasiger Zweiphasen-Gleichrichter (Graetz-Schaltung)
Durchschnittliche gleichgerichtete Spannung: 0,90 V.
Der hier gezeigte ungesteuerte Einphasen-Brückengleichrichter (Graetz-Brücke) ist eine der beliebtesten ungesteuerten Gleichrichterlösungen – er wird auch in verschiedenen elektronischen Anwendungen eingesetzt, z.B. bei der Versorgung elektronischer Schaltungen, in Gleichrichtern und Ladesystemen.
Es gibt eine noch weniger verbreitete Lösung des ungesteuerten Gleichrichters, die technisch etwas schwieriger zu realisieren ist:
Einphasiger Gleichrichter mit zwei Anschlüssen und einer Sekundärwicklung mit Mittelanschluss
Ungesteuerter dreiphasiger Brückengleichrichter
Steuerbare Gleichrichter
Steuerbare Gleichrichter sind Schaltungen zur Umwandlung von Wechselspannung in Gleichspannung mit der Möglichkeit, den Wert der gleichgerichteten Spannung und des Stroms kontinuierlich zu ändern. Die Änderung des Wertes der gleichgerichteten Spannung ist durch den Einsatz von Thyristoren möglich. Der Durchschnittswert der gleichgerichteten Spannung wird durch die Änderung des Phasenwinkels des Gatestroms (der den Thyristor einschaltet) relativ zur gleichgerichteten Spannung eingestellt.

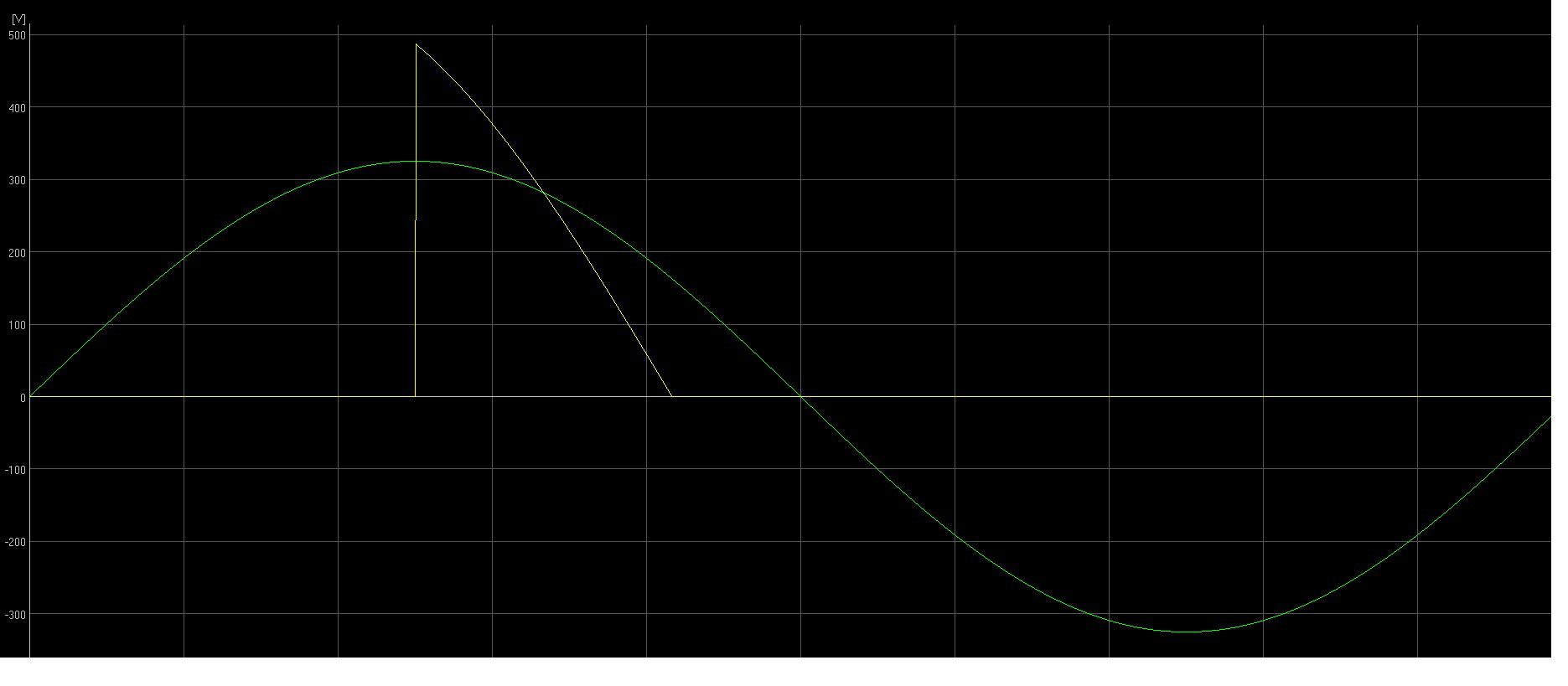

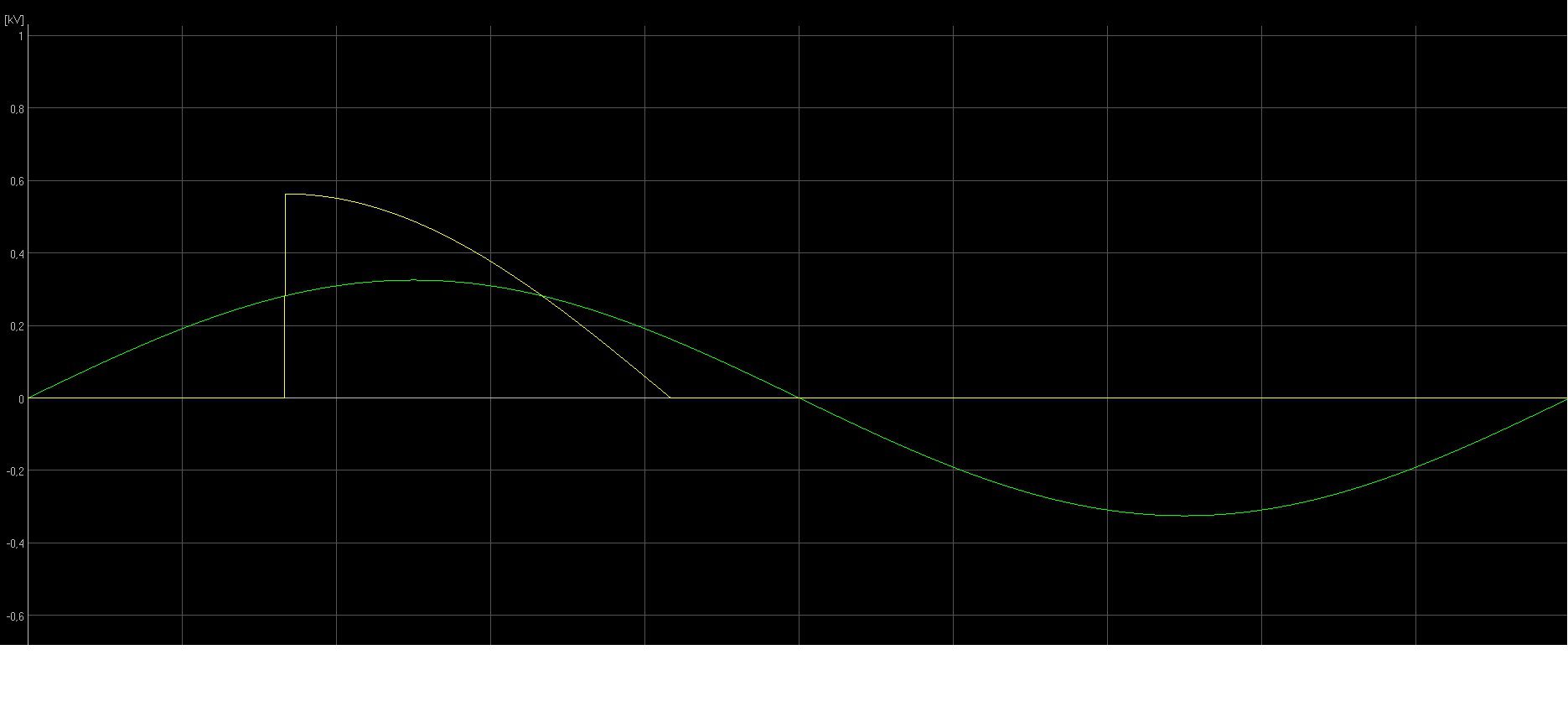

Einphasig gesteuerter Einspannungs-Gleichrichter

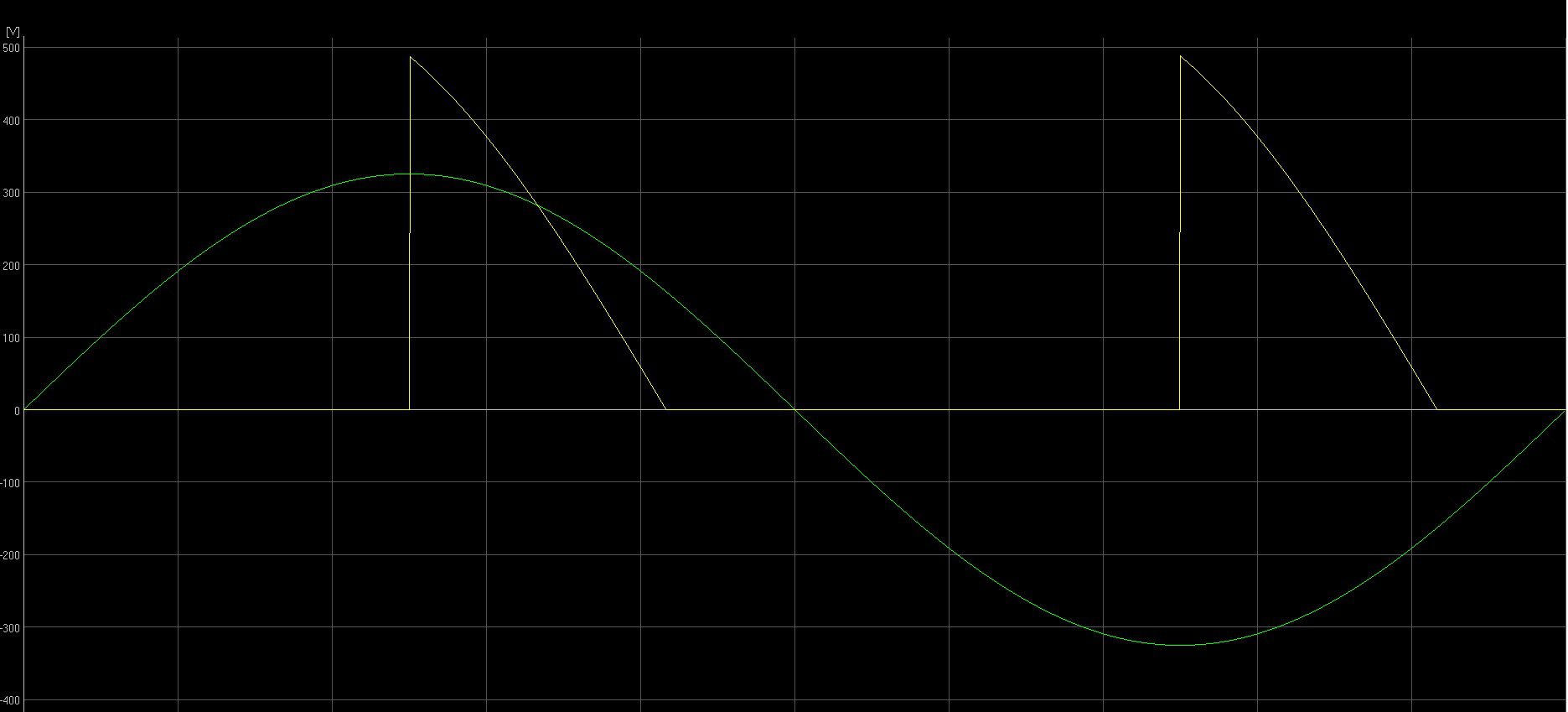

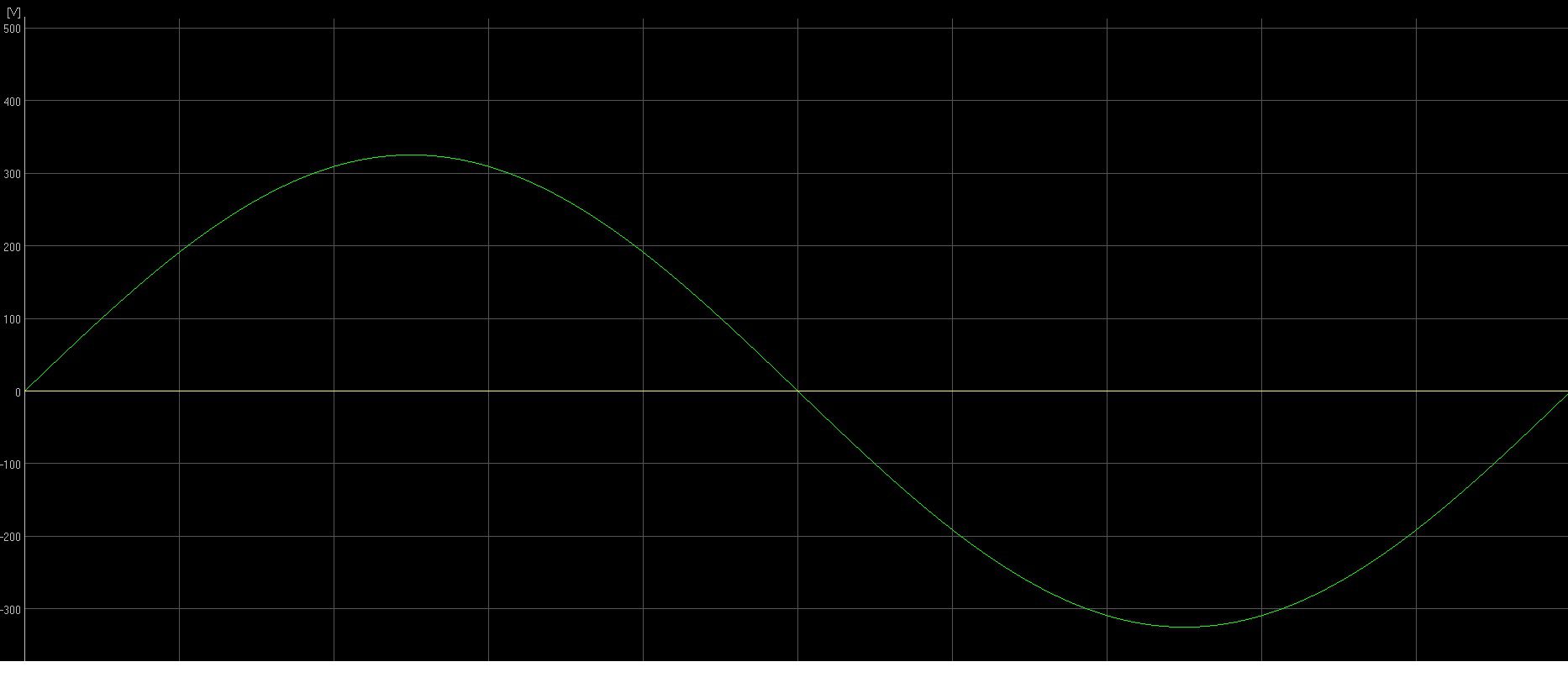

Steuerbarer einphasiger Zwei-Spannungs-Gleichrichter

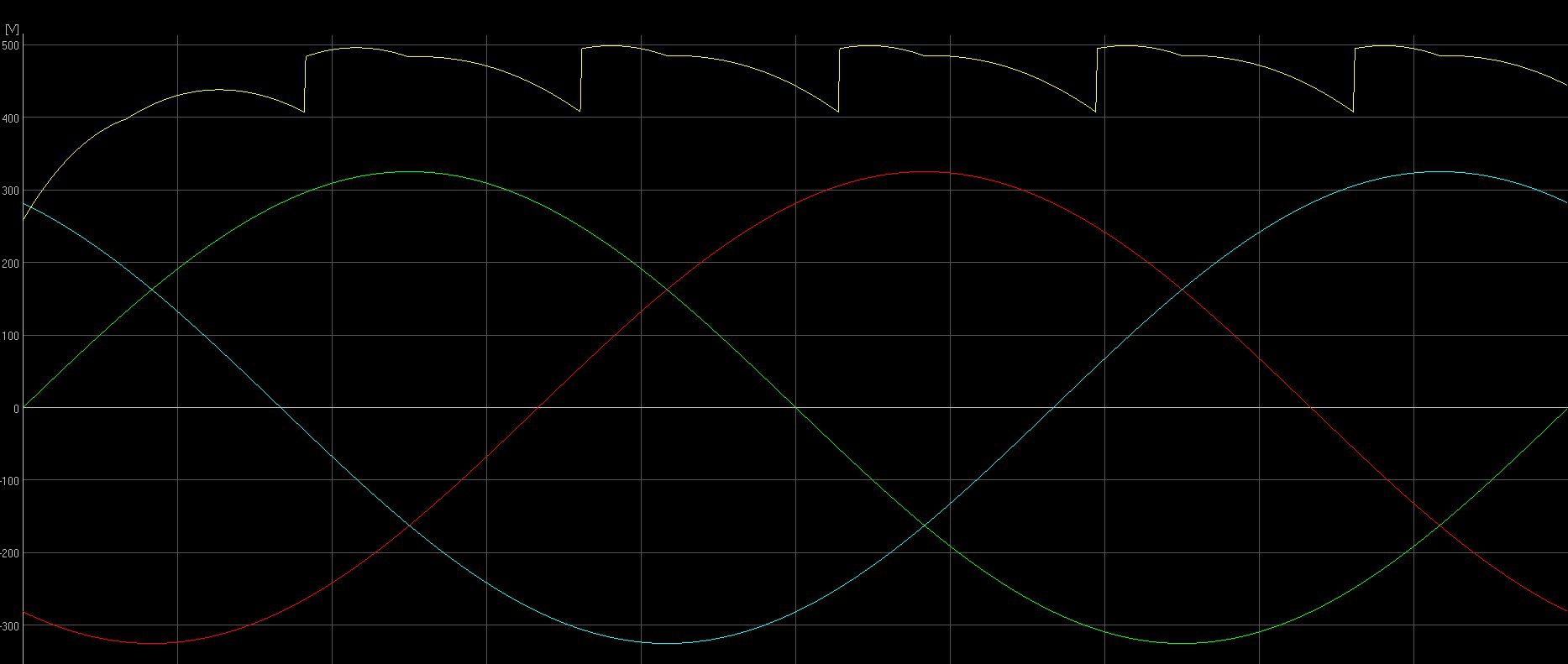

Dreiphasiger steuerbarer Gleichrichter
Um die Restwelligkeit der Ausgangsspannung und des Stroms des Gleichrichters zu reduzieren, werden geeignete Gleichrichterfilter zwischen dem Gleichrichterkreis und der Last eingesetzt. Dies ist in der Regel ein richtig ausgewählter Kondensator oder Drossel.
Die Bedeutung von Gleichrichterschaltungen wächst im Zusammenhang mit der Stromversorgung elektronischer Geräte, die eine stabile Gleichstromquelle benötigen, um ordnungsgemäß zu funktionieren. Wie aus dieser Studie hervorgeht, basieren die einfachsten Gleichrichterschaltungen auf Dioden, die den Strom nur in eine Richtung leiten, was zur Eliminierung der negativen Komponente des Wechselstromsignals führt.
Die am häufigsten verwendeten Gleichrichtersysteme sind Ein- und Zweispannungsgleichrichter.
Ein Einspannungs-Gleichrichter besteht aus einer einzigen Diode, die den Strom nur in einer Hälfte des Wechselstromzyklus leitet, was zu einem pulsierenden Gleichstrom führt. Seine Einfachheit macht ihn billig, aber er hat auch eine geringe Effizienz, weil er nur eine Hälfte des Signals nutzt.
Der Doppeldioden-Gleichrichter ermöglicht die Nutzung beider Positionen des AC-Signals, was zu einem effizienteren Gleichrichtungsprozess führt. Er erzeugt einen Gleichstrom mit weniger Pulsation, was bei Anwendungen, bei denen die Spannungsstabilität entscheidend ist, von Vorteil ist. Er wird häufig mit Filtern kombiniert, um diese Pulsation zu minimieren und eine stabilere Gleichspannung zu erzeugen.
Fortschrittlichere Gleichrichterschaltungen verwenden auch Brückengleichrichter, die aus vier brückenförmig angeordneten Dioden bestehen. Solche Schaltungen ermöglichen die Gleichrichtung von Strom sowohl aus positiven als auch aus negativen Versorgungsspannungen, was sie vielseitiger und effizienter macht. Gleichrichterbrücken werden häufig in Stromversorgungen eingesetzt, die eine stabile Ausgangsleistung erfordern.
Zusammenfassend lässt sich sagen, dass Gleichrichterschaltungen ein wesentlicher Bestandteil moderner elektronischer Systeme sind. Sie wandeln Wechselstrom auf effiziente und effektive Weise in Gleichstrom um. Ihre Vielfältigkeit und ihre Anwendungen in verschiedenen Bereichen der Technik unterstreichen ihre Bedeutung.
