Ein induktiver Sensor taucht in vielen technischen Geräten auf, bleibt im Alltag jedoch oft unbemerkt. In Produktionslinien, Maschinensteuerungen oder Messsystemen erkennt er Metallteile ohne direkten Kontakt. Das reduziert den Verschleiß und ermöglicht stabile Abläufe. Wer Automatisierungstechnik nutzt oder plant, trifft früher oder später auf diese Sensortechnologie.
Der induktive Sensor spielt trotz seiner geringen Größe eine wichtige Rolle in der Welt der Technik. Seine berührungslose Erkennung von Metallobjekten macht ihn in der Automatisierung und darüber hinaus unverzichtbar. Lesen Sie diesen Artikel und erfahren Sie mehr über das Konstruktionsschema, das Funktionsprinzip und die praktischen Anwendungsbeispiele dieses bemerkenswerten Geräts!
Aus dem Artikel erfahren Sie:
- was einen induktiven Sensor von anderen Näherungssensoren unterscheidet
- in welchen Bereichen induktive Sensoren besonders häufig eingesetzt werden
- welche technischen Parameter bei der Auswahl wichtig sind
- typische Grenzen dieser Sensortechnik im industriellen Einsatz
- wie ein Induktivsensor in Steuerungen und Automatisierungssysteme integriert wird

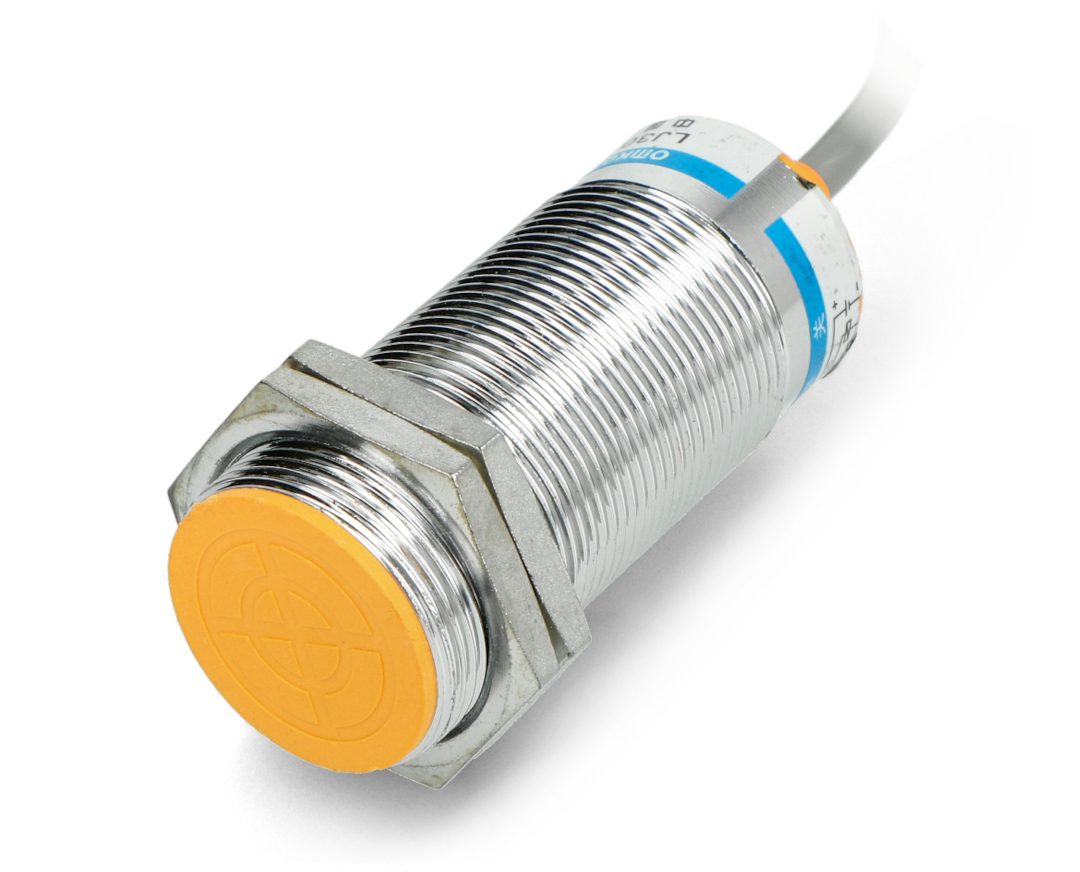

Induktiver Sensor - Aufbau
Der induktive Sensor ist ein kleines, aber wichtiges Gerät zur berührungslosen Erfassung von metallischen Objekten. Er ist ein wichtiger Bestandteil vieler automatischer Kontrollsysteme, sowohl in der Industrie als auch in Konsumgütern.
Das Konstruktionsschema eines induktiven Sensors kann je nach Modell und Hersteller leicht variieren, aber es gibt einige grundlegende Elemente, die bei den meisten dieser Geräte gleich sind.
- Induktionsspule – dies ist die wichtigste Komponente eines induktiven Sensors. Sie wird mit Wechselstrom betrieben und erzeugt ein Magnetfeld.
- Oszillator – Der Oszillator erzeugt den Wechselstrom, der die Spule versorgt.
- Erfassungsschaltung – erfasst Änderungen des von der Spule erzeugten Magnetfelds und wandelt diese Änderungen in Ausgangssignale um.
- Gehäuse – Induktive Sensoren sind in der Regel in einem robusten Gehäuse untergebracht, das die internen Komponenten vor Beschädigungen schützt.
Was ist das Prinzip des induktiven Sensors?
Wir haben bereits eine schematische Darstellung des Aufbaus des induktiven Sensors gezeigt. Und nach welchem Prinzip funktioniert das? Lesen Sie weiter und finden Sie es heraus!
Das Prinzip des induktiven Sensors beruht auf dem Effekt der elektromagnetischen Induktion. Im Inneren des Sensors befindet sich eine Spule, durch die ein von einem Oszillator erzeugter Wechselstrom fließt. Dieser Strom erzeugt ein Magnetfeld um die Spule.
Nähert sich ein Metallobjekt dem Sensor, wird das von der Induktionsspule erzeugte Magnetfeld gestört. Diese Störungen werden durch elektromagnetische Induktion verursacht, ein Prozess, bei dem der Stromfluss in einem Stromkreis einen Strom in einem anderen Stromkreis erzeugt, ohne dass eine direkte Verbindung zwischen den beiden bestehen muss. Bei einem induktiven Sensor beeinflusst ein Metallobjekt, das als zweiter Stromkreis fungiert, das primäre Magnetfeld, wodurch sich der Strom ändert.
Der Messkreis im induktiven Sensor ist dann in der Lage, diese Stromänderungen zu erkennen. Wenn ein Metallobjekt nahe genug ist, überschreiten diese Veränderungen einen bestimmten Schwellenwert, der als Objekterkennung interpretiert wird. Auf der Grundlage dieser Daten kann der Sensor ein entsprechendes Ausgangssignal erzeugen, das dann zur Steuerung der verschiedenen Funktionen des Geräts oder Systems verwendet wird, in dem er eingesetzt wird.
Induktive Sensoren und ihre verschiedenen Typen
Induktive Sensoren haben zwar ein gemeinsames Funktionsprinzip, werden aber in verschiedene Typen unterteilt, die auf spezifische Anwendungen zugeschnitten sind. Welche Typen sind das?
- Einphasig – die häufigste Variante. Sie verwendet einen einzigen Oszillator zur Erzeugung eines Magnetfelds. Sie ist ideal zum Aufspüren von Metallobjekten im Nahbereich.
- Zweiphasig – hatt zwei Oszillatoren, die Magnetfelder mit entgegengesetzten Phasen erzeugen. Eine solche Anordnung ermöglicht eine präzise Metalldetektion auch bei größeren Entfernungen.
- Analog – im Gegensatz zu typischen induktiven Sensoren, die ein binäres Signal (erkannt/nicht erkannt) erzeugen, erzeugen analoge Sensoren ein Signal, das proportional zum Abstand zum erkannten Objekt ist.
Die Wahl des richtigen Typs eines induktiven Sensors hängt von der jeweiligen Anwendung ab, und die Vielfalt der auf dem Markt erhältlichen Modelle ermöglicht eine genaue Anpassung an die Anforderungen der jeweiligen Aufgabe.
Untersuchung von Beispielen für den Einsatz induktiver Sensoren in der Praxis
Induktive Sensoren sind in unserem täglichen Leben allgegenwärtig, auch wenn wir uns dessen oft nicht bewusst sind. Sie sind eine Schlüsselkomponente vieler Systeme – von fortschrittlichen Industrieprozessen bis hin zu gewöhnlichen Haushaltsgeräten. Lassen Sie uns also die Möglichkeiten dieser äußerst nützlichen Geräte erkunden.
Beispiele für industrielle Anwendungen von induktiven Sensoren
- Metallurgische Industrie – induktive Sensoren werden eingesetzt, um das Vorhandensein und die Position von metallischen Rohstoffen zu erkennen, die in Öfen wärmebehandelt werden.
- Industrielle Automatisierung – Induktive Sensoren werden eingesetzt, um die Anwesenheit und Position von Objekten auf Förderbändern zu überwachen und den korrekten Ablauf von Produktionsprozessen zu gewährleisten.
- Automobilindustrie – induktive Sensoren werden zur Messung der Drehzahl von Kurbelwellen in Motoren oder zur Überwachung der Position von Bauteilen in Steuerungssystemen eingesetzt.
- Elektronikfertigung – Induktive Sensoren werden in IC-Montagemaschinen eingesetzt, wo sie die korrekte Positionierung der Bauteile kontrollieren.
Beispiele für Anwendungen von induktiven Sensoren im Alltag
- Unterhaltungselektronik – Induktionssensoren werden in Induktionskochfeldern eingesetzt, um das Vorhandensein von Kochgeschirr zu erkennen und die Heizstufe anzupassen.
- Alarmsysteme – Induktive Sensoren werden in einigen Sicherheitssystemen eingesetzt, wo sie Einbruchsversuche durch Metalltüren oder Fenster erkennen.
- Uhren und Smartphones – einige moderne elektronische Geräte verwenden induktive Sensoren, um Batterien drahtlos aufzuladen.
Wie Sie sehen können, sind induktive Sensoren äußerst nützliche Geräte, die in vielen Bereichen Anwendung finden. Ist Ihnen klar, dass Sie so oft mit ihnen zu tun haben?
Typische Einsatzbereiche und Vorteile induktiver Sensoren
In vielen automatisierten Prozessen müssen Metallteile zuverlässig erkannt werden. Genau hier kommen induktive Sensoren zum Einsatz. Sie werden häufig in Förderanlagen, Verpackungsmaschinen, CNC-Anlagen oder Robotersystemen installiert. Dort überwachen sie Bauteilpositionen, melden das Vorhandensein von Werkstücken oder zählen bewegte Metallteile.
Ein wichtiger Vorteil liegt im kontaktlosen Betrieb. Es gibt keine mechanischen Teile, die sich abnutzen. Dadurch bleiben Messwerte stabil, auch bei hoher Taktzahl oder in rauer Umgebung.
Typische Anwendungen sind zum Beispiel:
- Positionskontrolle von Metallteilen auf Förderbändern
- Endlagenüberwachung in Maschinen
- Drehzahlerfassung an metallischen Bauteilen
- Erkennung von Werkzeugen oder Maschinenteilen
Auch in kleineren Projekten der Elektronik oder Robotik kommen diese Sensoren vor. Entwickler integrieren sie oft direkt in Mikrocontroller-Systeme, um Bewegungen oder Positionen zu überwachen. In unserem Sortiment bei BOTLAND finden Anwender viele Varianten solcher Sensoren sowie technische Beratung durch unser Team.
Wichtige Auswahlkriterien für einen Induktivsensor
Ein Induktivsensor wird nicht nur nach der Bauform ausgewählt. Mehrere technische Eigenschaften bestimmen, ob ein Modell zur Anwendung geeignet ist. Besonders wichtig ist der Schaltabstand. Dieser Wert gibt an, in welcher Entfernung ein Metallobjekt erkannt wird.
Weitere relevante Parameter sind:
- Betriebsspannung: häufig 6 bis 36 Volt in industriellen Anwendungen
- Bauform: zylindrisch, rechteckig oder flache Sensorgehäuse
- Ausgangssignal: PNP, NPN oder analog
- Montageart: bündiger oder nicht bündiger Einbau
Ein induktiver Sensor reagiert nur auf metallische Materialien. Kunststoff, Holz oder Glas bleibt für ihn unsichtbar. Genau diese Eigenschaft macht ihn in vielen Maschinen so zuverlässig, da Störungen durch andere Materialien praktisch ausgeschlossen sind.
Bei der Planung eines Systems lohnt sich außerdem ein Blick auf die Schutzklasse, den Temperaturbereich und die elektrische Anschlussart. Diese Details bestimmen, wie stabil der Sensor im Dauerbetrieb arbeitet.
FAQ
Ein induktiver Sensor erkennt ausschließlich metallische Objekte. Dazu zählen Stahl, Aluminium, Kupfer oder Messing. Andere Materialien beeinflussen das Sensorsignal nicht. Genau diese Eigenschaft verhindert Fehlmeldungen in vielen automatisierten Anlagen.
Induktive Sensoren finden sich besonders oft in Industrieanlagen, in der Fördertechnik, im Maschinenbau und in Automatisierungssystemen. Sie überwachen Positionen, zählen Bauteile oder melden das Vorhandensein metallischer Komponenten während eines Produktionsprozesses.
Der Erfassungsabstand hängt stark vom Modell ab. Kleine Sensoren erkennen Objekte oft im Bereich von 1 bis 4 Millimetern. Größere Varianten erreichen mehrere Zentimeter. Zusätzlich beeinflussen Material und Größe des Metallobjekts die tatsächliche Reichweite.
Ja. Viele Sensoren besitzen Schutzklassen wie IP67 oder IP68. Diese schützen vor Staub, Feuchtigkeit und Spritzwasser. Bei der Außenmontage sollten zusätzlich der Temperaturbereich und die mechanische Belastung berücksichtigt werden.
