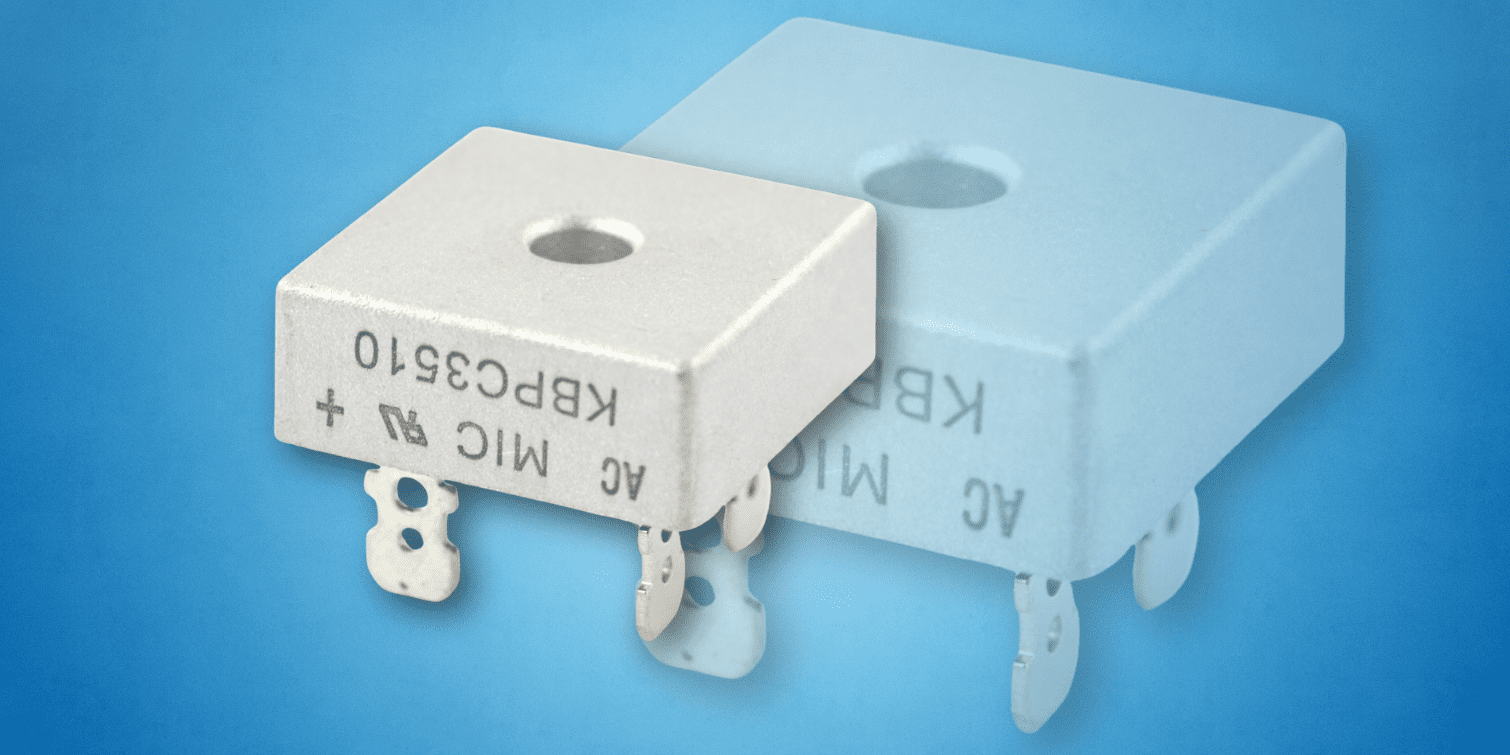

Die KBPC 3510 ist eine Gleichrichterbrücke, die in einer Vielzahl von elektronischen Anwendungen zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) eingesetzt wird. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einer beliebten Wahl für Energiesysteme und elektronische Geräte. Die Gleichrichterbrücke KBPC 3510 wird häufig in Stromversorgungen, Wechselrichtern, USV-Anlagen und verschiedenen Geräten eingesetzt, die eine stabile Gleichspannung benötigen. Was ist wissenswert über den Aufbau der Gleichrichterbrücke KBPC 3510?
Aufbau des KBPC 3510
Der KBPC 3510 besteht aus vier Gleichrichterdioden, die in einer Graetz-Brückenschaltung verbunden sind. Das gesamte Gerät ist in einem robusten Gehäuse untergebracht, das mechanischen Schutz und effiziente Wärmeableitung bietet.
Strukturelle Komponenten und ihre Funktionen

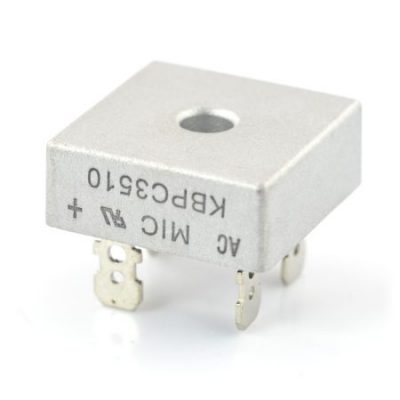

Der KBPC 3510 enthält vier Gleichrichterdioden. Jede Diode leitet den Strom nur in eine Richtung, so dass Wechselstrom in Gleichstrom umgewandelt werden kann. Zwei Dioden leiten während der einen Hälfte des Sinuszyklus und zwei während der anderen Hälfte, so dass der Strom gleichgerichtet wird, und zwar über die gesamte Periode. Der KBPC 3510 ist in einem rechteckigen Metallgehäuse mit Kabeln untergebracht. Das Gehäuse schützt die internen Komponenten vor mechanischen Beschädigungen und sorgt für eine effiziente Wärmeableitung.
Auf dem Gehäuse sind außerdem Polaritätsmarkierungen angebracht, so dass Sie die Brücke richtig in den Stromkreis einfügen können. Der KBPC 3510 hat vier Leitungen, die mit AC, AC, + und – gekennzeichnet sind. Die beiden AC-Leitungen werden zum Anschluss des Wechselstroms verwendet, während die + und – Leitungen die gleichgerichtete Gleichspannung liefern. Diese Markierungen helfen dabei, die Brücke korrekt in den Stromkreis einzubinden.
KBPC 3510 Funktionsprinzip
Der KBPC 3510 arbeitet nach dem Graetz-Brückenprinzip, das Wechselstrom (AC) in Gleichstrom (DC) umwandelt. Dieser Prozess findet in mehreren Schritten statt und gewährleistet eine effektive Gleichrichtung des Stroms über den gesamten Zyklus.
AC-Anschluss
Die Wechselspannung (AC) wird an die beiden AC-Leitungen der KBPC 3510 Brücke angeschlossen. Diese Leitungen sind mit AC oder ~ gekennzeichnet. Der Wechselstrom aus dem Stromnetz oder einer anderen Wechselstromquelle wird über diese beiden Leitungen in die Brücke eingespeist. Da der Wechselstrom jede halbe Periode die Richtung ändert, ermöglicht die Graetz-Brücken-Konfiguration die Umwandlung beider Hälften der Periode in Gleichstrom.
Ganzzeitige Begradigung
Bei der Ganzzeitigen Gleichrichtung werden beide Hälften der AC-Sinuswelle verwendet, um Gleichstrom zu erzeugen. Eine Graetz-Brücke, die aus vier Gleichrichterdioden besteht, macht dies möglich, indem sie den Stromfluss entsprechend lenkt. Wenn die Spannung an den AC-Leitungen im Verhältnis zueinander positiv ist, leiten die beiden Dioden (sagen wir D1 und D2). Der Strom fließt durch D1, durch die Last zur positiven (+) Leitung und kehrt durch die Diode D2 zur anderen AC-Leitung zurück. Der Stromfluss durch die Last erfolgt immer in dieselbe Richtung, d.h. der Strom fließt während jeder positiven Hälfte des Zyklus durch die Last.
Wenn die Spannung an den AC-Leitungen die Richtung ändert und negativ wird, leiten zwei andere Dioden (D3 und D4). Der Strom fließt durch D3, durch die Last zur positiven (+) Leitung und kehrt durch D4 zur anderen AC-Leitung zurück. Auch hier fließt der Strom durch die Last immer in dieselbe Richtung. Folglich werden beide Hälften des Sinuszyklus zur Erzeugung von Gleichstrom verwendet, wodurch sich die Effizienz der Gleichrichtung im Vergleich zu einem Gleichrichter mit einer Spannung verdoppelt.
Stabilisierung der Spannung
Die Ausgangsspannung der KBPC 3510-Brücke ist konstant, kann aber Welligkeiten (Spannungsschwankungen) enthalten, die bei vielen Anwendungen unerwünscht sind. Um die Restwelligkeit zu reduzieren, werden der Schaltung Filterkondensatoren hinzugefügt. Diese Kondensatoren speichern Energie bei Spannungsspitzen und geben sie bei Spannungseinbrüchen wieder ab und glätten so die Ausgangsspannung.
Bei fortschrittlicheren Anwendungen können spannungsstabilisierende Schaltungen(Spannungsregler) an den Ausgang des Brückengleichrichters angeschlossen werden, um eine zusätzliche Stabilisierung und präzise Ausgangsspannung zu gewährleisten. Durch das Hinzufügen von Filterkondensatoren und eventuell stabilisierenden Schaltungen wird die Ausgangsspannung konstanter und weniger anfällig für Störungen, was für empfindliche Elektronik wichtig ist.
Technische Daten
- Die Spitzenspannung (VRRM) beträgt 1000 V.
- Der maximale Ausgangsstrom (IF) beträgt 35 A.
- Der maximale Spitzenstrom (IFSM) beträgt 400 A.
- Die Spannung im leitenden Zustand (VF) beträgt 1,1 V.
- Die Betriebstemperatur reicht von -55°C bis +150°C.
- Gehäusetyp – Metall Rechteck
Nutzerbewertungen
Benutzer loben den KBPC 3510 für seine Zuverlässigkeit und seine Fähigkeit, hohe Ströme zu verarbeiten. Sein robustes Design und seine effiziente Wärmeableitung werden besonders in industriellen und automobilen Anwendungen geschätzt.
KBPC 3510 Anwendungen
In Netzteilen wandelt der KBPC 3510 die Wechselspannung in eine stabile Gleichspannung um, die dann zur Versorgung verschiedener elektronischer Geräte verwendet wird. Der KBPC 3510 wird häufig in Ladegeräten eingesetzt, um den Netzstrom in Gleichstrom umzuwandeln, der zum Laden von Batterien benötigt wird. In Solaranlagen wandelt der KBPC 3510 den von Wechselrichtern erzeugten Wechselstrom in Gleichstrom um, der in Batterien gespeichert werden kann.
Der KBPC 3510 wird in industriellen Anlagen eingesetzt, wo eine stabile Gleichspannung für die Versorgung von Maschinen und Steuerungen benötigt wird. In der Automobilelektrik wandelt der KBPC 3510 die Spannung der Lichtmaschine in Gleichspannung um, um verschiedene Fahrzeugkomponenten zu versorgen. Der KBPC 3510 wird in Haushaltsgeräten wie Waschmaschinen und Kühlschränken eingesetzt, bei denen eine Umwandlung von Wechselstrom in Gleichstrom erforderlich ist.
Zusammenfassung
Der KBPC 3510 ist eine vielseitige und zuverlässige Gleichrichterbrücke, die in verschiedenen Bereichen der Elektronik eine breite Anwendung findet. Dank seines robusten Designs und seiner effizienten Wärmeableitung ist er ideal für die Umwandlung von Wechselstrom in Gleichstrom in Stromversorgungen, Batterieladegeräten, Photovoltaikanlagen, Industrieanlagen, Automobilsystemen und Haushaltsgeräten. Seine technischen Daten und das positive Feedback der Benutzer bestätigen seine hohe Qualität und Zuverlässigkeit.
