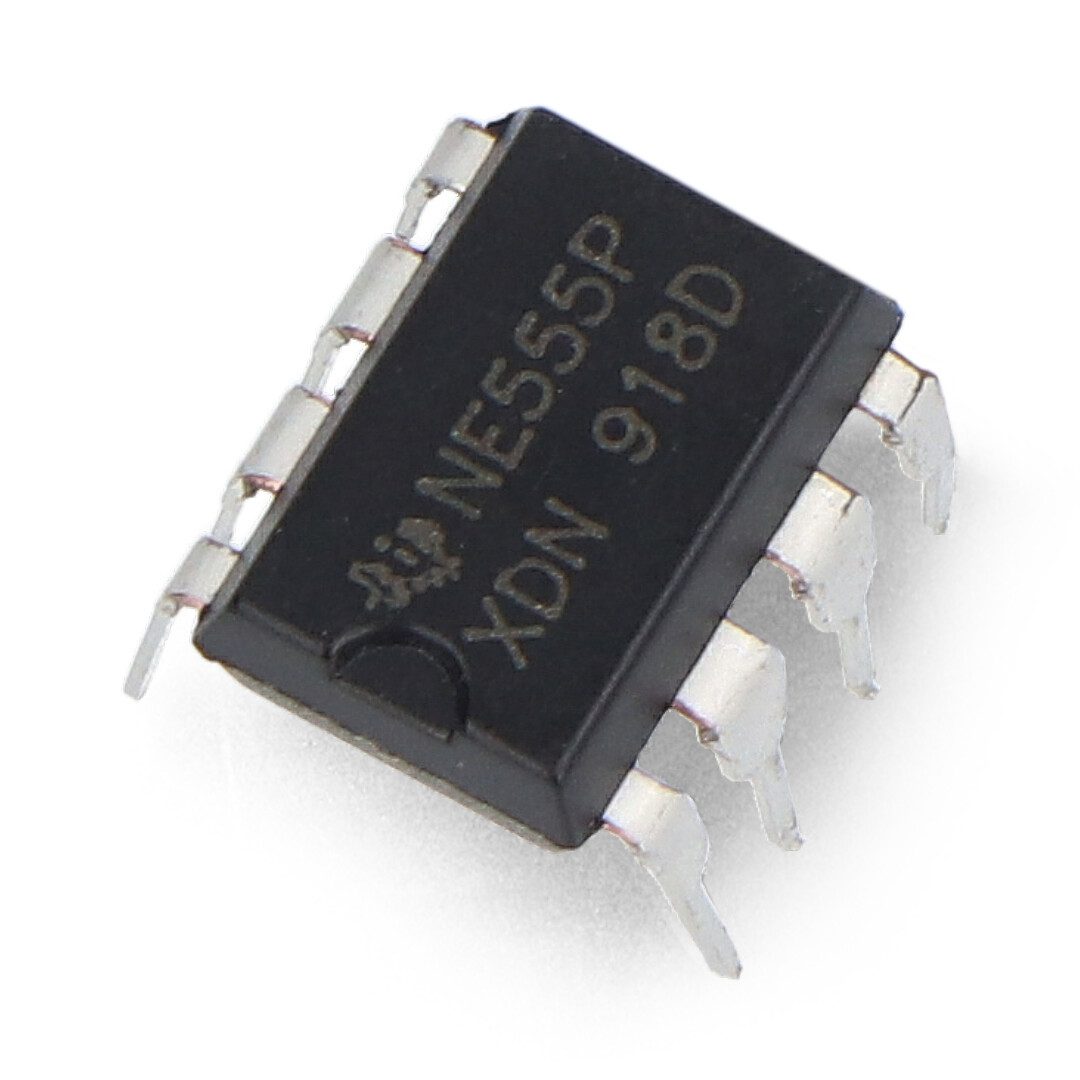

NE555P ist ein vielseitiger und zuverlässiger Timer-IC, der in einer Vielzahl von elektronischen Anwendungen eingesetzt wird. Seine Hauptfunktion besteht darin, genaue Verzögerungs- und Sequenzzeiten zu erzeugen. Die Schaltung kann als Impulsgenerator und Oszillator konfiguriert werden. Wie ist sie aufgebaut? Wozu wird sie verwendet und welche elektrischen Eigenschaften hat sie?
Wie ist der NE555P-Schaltkreis aufgebaut?
Die beiden Spannungskomparatoren gehören zu den wichtigsten Komponenten der Schaltung. Sie überwachen die Spannungen an zwei verschiedenen Eingängen. Sie vergleichen die Spannung des Kondensators mit zwei verschiedenen Spannungsschwellenwerten. Die daraus resultierenden Werte beeinflussen den Anfangszustand des Systems. Dieser Vergleich ist entscheidendfür die Erzeugung von Signalen in verschiedenen Schaltungsmodi (z.B. in monostabilen und in astabilen).
Das Herzstück des NE555P-Chips ist eine Flip-Flop-Schaltung, der für die Stabilisierung und Speicherung des Chipzustands verantwortlich ist. Diese Funktionen sind der Schlüssel zur Gewährleistung der Kontinuität der Systemfunktion, unabhängig von externen Störungen. Der Flipper steuert den Zustand des Ausgangs auf der Grundlage der von den Komparatoren empfangenen Signale. Verwaltet die Aktivierung des Entladetransistors und damit des Zeitkondensators.
Zenerdiode und Entladungstransistor
Eine in die Schaltung integrierte Zenerdiode wird zur Stabilisierung der Spannung verwendet. Schützt das System vor Schäden, die durch Überspannung verursacht werden. Das bedeutet, dass der NE555P unter stabilen Bedingungen arbeiten kann, selbst bei nicht idealen Stromversorgungsparametern.
Im NE555P hat der Entladetransistor eine Schlüsselfunktion beim Entladen des Kondensators in bestimmten Zeitkonfigurationen. Sein Betrieb wird von einem Flip-Flop gesteuert. Die korrekte Entladung des Kondensators ist von grundlegender Bedeutung für den zyklischen Betrieb der Schaltung im astabilen Modus oder für die Zeitrückstellung im monostabilen Modus.
Interne Widerstände und Schaltungsausgang
In der NE555P Schaltung befinden sich 3 interne Widerstände von je 5 kΩ. Zusammen bilden sie einen Spannungsteiler. Diese Widerstände legen die Spannungsschwellenwerte für die Komparatoren fest. Dank dieses Teilers kann die Schaltung präzise auf Änderungen der Spannung am Kondensator reagieren, so dass die Verzögerungszeiten und Impulsdauern angepasst werden können.
Der Ausgang des NE555P Chips ermöglicht den direkten Anschluss von externen Lasten wie LEDs, anderen ICs und kleinen Motoren. Die hohe Stromtoleranz des Ausgangs wiederum ermöglicht eine breite Palette von Anwendungsmöglichkeiten für die Schaltung.
Jede dieser Komponenten bildet eine zuverlässige und vielseitige Schaltung, so dass der NE555P in einer Vielzahl von Projekten eingesetzt werden kann, von einfachen Zeitschaltuhren bis hin zu komplexen Steuerungssystemen.
Elektrische Eigenschaften des NE555P
Der NE555P IC hat einen weiten Versorgungsspannungsbereich von 4,5 V bis 16 V, so dass er in einer Vielzahl von elektronischen Projekten eingesetzt werden kann. Dank der niedrigen Mindestversorgungsspannung kann der Chip außerdem in Projekte integriert werden, die mit AAA- oder AA-Batterien betrieben werden.
Maximaler Ausgangsstrom, Frequenz und hohe Anpassungsfähigkeit
Der maximale Ausgangsstrom von 200 mA ist ausreichend, um die meisten kleinen Lasten wie LEDs, kleine Motoren und Relais zu steuern. Außerdem vereinfacht die Möglichkeit, eine Schaltung ohne zusätzliche Transistoren zur Steuerung der Last zu verwenden, die Konstruktion und reduziert somit die Kosten.
Die maximale Frequenz des NE555P von bis zu ca. 500 kHz ermöglicht eine zuverlässige Steuerung in Anwendungen, bei denen schnelle Zustandsänderungen erforderlich sind (z.B. Digitaluhren, Oszillatoren und Kommunikationssysteme). Die Fähigkeit, mit dieser hohen Frequenz zu arbeiten, macht den Chip ideal für die Telekommunikations- und Computerindustrie.
Betriebstemperaturbereich, Impulsdauer und Konstruktionsflexibilität
Ein breiter Betriebstemperaturbereich von 0°C bis 70°C gewährleistet einen universellen Einsatz. Der NE555P-Chip kann unter einer Vielzahl von Umgebungsbedingungen sicher betrieben werden, von privaten bis hin zu industriellen Anwendungen. Die Stabilität des Betriebs über einen so großen Temperaturbereich gewährleistet die Zuverlässigkeit des Systems unter einer Vielzahl von Betriebsbedingungen.
Die Impulsdauer der Schaltung lässt sich leicht anpassen, indem Sie die Werte der externen Kondensatoren und Widerstände ändern. Das bedeutet volle Kontrolle über die endgültigen Timing-Parameter, ohne dass ein Eingriff auf Chipebene erforderlich ist. Dank seiner Designflexibilität lässt sich der NE555P leicht an spezifische Anwendungsanforderungen anpassen.
NE555P Anwendungen
Der NE555P Chip wird häufig zur Erstellung von Präzisions-Timern in Geräten verwendet, die ein genaues Timing erfordern. Als Impulsgenerator kann er für die Erzeugung fester oder einstellbarer Impulse in Anwendungen wie der LED-Steuerung verwendet werden. Als Oszillator wiederum wird er verwendet, um Wellen einer bestimmten Frequenz zu erzeugen, die in Radios und anderen elektronischen Geräten verwendet werden.
Die Schaltung kann auch für die PWM-Steuerung (Pulse-Width Modulation) verwendet werden, d.h. für die Pulsweitenmodulation. Mit dieser Methode können die Geschwindigkeit der Elektromotoren und die Helligkeit der LEDs effektiv gesteuert werden. Wenn der NE555P für die PWM-Steuerung konfiguriert ist, erzeugt er eine Folge von Impulsen mit variabler Breite, die die an die Last übertragene Energiemenge regulieren. Die Breite dieser Impulse, d.h. die Zeit, in der sich das Signal im High-Zustand (EIN) befindet, kann genau eingestellt werden. Eine solche Änderung wirkt sich direkt auf die durchschnittliche Ausgangsspannung aus.
Wo wird es sonst noch verwendet?
Die Schaltung kann in einfachen elektronischen Uhren zur Zeitmessung verwendet werden. Eine weitere Anwendung ist die Alarmsignalisierung. Der NE555P ist ideal für den Einsatz in einfachen Alarmsystemen geeignet, bei denen die Erzeugung von Tönen erforderlich ist. Darüber hinaus wird er in einfachen Anwendungen zur Steuerung von Motoren durch Anpassung der Laufzeit verwendet.
Dank seines einfachen Aufbaus und seiner Vielseitigkeit wird der NE555P Chip häufig in Bildungsprojekten eingesetzt, um die Grundlagen der Elektronik zu vermitteln. Der NE555P Chip ist einer der beliebtesten Timer in der Elektronikindustrie. Er zeichnet sich durch seine Einfachheit, Kosteneffizienz und Vielseitigkeit aus. Er ermöglicht die einfache Integration in eine Vielzahl von Projekten und Anwendungen.
