Der PCA9685 ist ein fortschrittlicher PWM-Controller (Pulse Width Modulation) von NXP Semiconductors, der bei Elektronikentwicklern und Bastlern für seine Vielseitigkeit und einfache Implementierung bekannt ist. Der Chip wird in einer Vielzahl von Anwendungen eingesetzt, darunter Robotik, Beleuchtungssteuerung und viele andere. All dies macht ihn zu einem der vielseitigsten Komponenten in dieser Kategorie.
Grundlegende Informationen und Eigenschaften des PCA9685
Der Controller verfügt über 16 unabhängige Kanäle. Jeder ist unabhängig programmierbar, so dass der Benutzer jeden der 4096 PWM-Werte für jeden Kanal einstellen kann. Diese Konfiguration ermöglicht eine präzise Steuerung u.a. von Servos, wenn eine Winkelsteuerung erforderlich ist, und von LEDs, wenn eine Steuerung der Lichtintensität erforderlich ist. Die hohe Auflösung von 12 Bit ermöglicht sehr weiche Übergänge von Lichtintensität und Bewegung. Eine solch hohe Empfindlichkeit ist für Anwendungen wie professionelle Bühnenbeleuchtung und Präzisionsrobotik unerlässlich.
Die Fernabschaltfunktion ermöglicht die schnelle Deaktivierung aller Ausgänge durch ein OE-Signal. Diese Option ist in Notsituationen während der Systemwartung von unschätzbarem Wert.
Der PCA9685 kann entweder einen internen Oszillator oder eine externe Quelle der Uhr verwenden. Dadurch kann der Benutzer die PWM-Frequenz an die spezifischen Anforderungen der Anwendung anpassen. Darüber hinaus ermöglicht die Möglichkeit, die Uhr mit anderen Schaltkreisen im System zu synchronisieren, ein integriertes und effizientes Energie- und Signalmanagement.
Elektrische Parameter des Controllers
Die Versorgungsspannung (VDD) des PCA9685 Controllers reicht von 2,3 V bis 5,5 V. Diese Werte ermöglichen eine einfache Integration in die meisten modernen elektronischen Systeme. Andere elektrische Parameter sind wie folgt.
- Die Frequenz kann von sehr niedrigen Werten (etwa 24 Hz) bis 1526 Hz eingestellt werden. Dieser breite Bereich gibt dem Benutzer die Möglichkeit, das Gerät an die Projektanforderungen anzupassen.
- Jeder PWM-Ausgang ist in der Lage, einen Strom von bis zu 25 mA zu verarbeiten. Dies ermöglicht die direkte Steuerung der meisten LEDs. Für Servos werden zusätzliche Stromtreiber empfohlen.

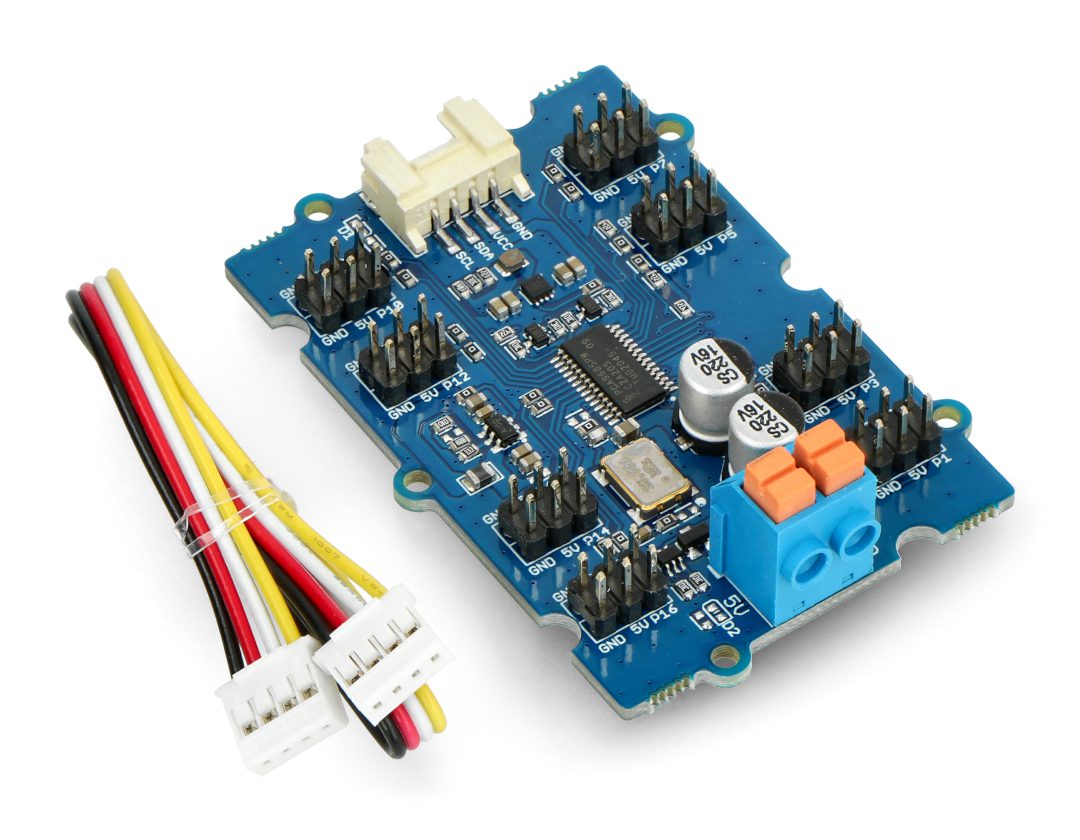

Aufbau des Controllers PCA9685
Das Herzstück des Controllers ist der Haupt-IC PCA9685. Dies ist der zentrale Teil des Controllers, der für die Erzeugung und Verwaltung der PWM-Signale verwendet wird. Die anderen Komponenten des Aufbaus werden im Folgenden beschrieben.
- Der PWM PCA9685 hat 16 unabhängige PWM-Kanäle. Das bedeutet, dass jeder Kanal ein einzelnes Gerät steuern kann.
- Die nächste Komponente ist der Spannungsregler. Diese Komponente sorgt für eine stabile Stromversorgung des ICs und der daran angeschlossenen Geräte.
- Das PCA9685 wird über eine Kommunikationsschnittstelle gesteuert. Dabei handelt es sich in der Regel um eine I2C-Schnittstelle (Inter-Integrated Circuit), die eine einfache Kommunikation mit dem Mikrocontroller und anderen Geräten ermöglicht.
- Der Controller ist mit Anschlüssen für die Verbindung externer Geräte wie LEDs, Gleichstrommotoren und Servos ausgestattet.
- Die nächsten Komponenten sind Glättungskondensatoren, die dazu beitragen, die Stromversorgung zu stabilisieren und das Rauschen zu reduzieren, was für eine präzise PWM-Steuerung wichtig ist.
Andere Konstruktionselemente
Der PCA9685 verfügt über ein Konfigurationsregister, über das verschiedene Betriebsparameter eingestellt werden können, wie z.B. die PWM-Signalfrequenz, der Betriebsmodus und die Strombegrenzungseinstellungen. Im Folgenden finden Sie weitere Elemente des Designs.
- Einige PCA9685-Modelle sind mit Anzeige-LEDs ausgestattet, die den Status des Geräts anzeigen (z.B. Betriebsbereitschaft, Kommunikationsaktivitäten und Fehler).
- Die verschiedenen Versionen des PCA9685 haben einen eingebauten Thermo- und Überlastungsschutz. Sie dienen dazu, den Controller und die angeschlossenen Geräte vor Schäden durch Überhitzung oder Überlastung zu schützen.
Beispielprojekte mit dem Controller PCA9685
Der PCA9685 wird häufig in der Robotik eingesetzt, da er mehrere Servos von einem einzigen Mikrocontroller aus steuern kann. Hier sind einige Beispiele für Robotikprojekte, die diesen PWM-Controller verwenden können
Roboter-Manipulator
Ein Robotermanipulator mit mehreren Gelenken, bei dem jedes Gelenk von einem Servo angetrieben wird. Die Verwendung des PCA9685 ermöglicht die unabhängige Steuerung jedes Servos, wodurch präzise Bewegungen und Positionierungen des Roboterarms möglich sind. Die Steuerung erleichtert die Programmierung komplexer Bewegungsabläufe und verbessert die Genauigkeit und Wiederholbarkeit der Operationen.
Bildungsroboter
Bildungsroboter werden oft in Schulen eingesetzt, um Programmierung und Robotik zu lehren. Die Verwendung des PCA9685 zur Steuerung von Servos ermöglicht es den Schülern, mit verschiedenen Steuerungsalgorithmen zu experimentieren. Darüber hinaus können die Schüler die Auswirkungen verschiedener Steuerungsparameter auf das Verhalten des Roboters leicht testen.
Vierbeiniger Roboter (Quadrapod)
Ein weiteres Projekt ist ein vierbeiniger Roboter, der den Gang von Tieren nachahmt. Der PCA9685 steuert die Servos, die für die Bewegung der einzelnen Beine verantwortlich sind. In der Praxis bedeutet dies, dass natürliche und komplexe Bewegungen ausgeführt werden können. Der Controller erleichtert es den Entwicklern, fortschrittlichere und effizientere robotische Bewegungssysteme zu entwickeln.
Automatisierte Fahrzeuge
Das nächste Projekt sind Roboterfahrzeuge, die in der Logistik, in Lagerhäusern oder als Lernplattformen zum Erlernen von Autonomie eingesetzt werden. Zu den Anwendungen des PCA9685 gehört die Servosteuerung für das Lenksystem. Dies ermöglicht eine präzise Steuerung der Richtung und Bewegung des Fahrzeugs, was bei autonomen Navigationssystemen entscheidend ist.
Interaktive Roboter
Roboter, die für die Interaktion mit Menschen konzipiert sind, werden häufig am Empfang, im Kundendienst oder als Assistenten eingesetzt. Zu den Anwendungen des PCA9685 gehört die Steuerung mechanischer Bewegungen wie Handgesten und Gesichtsausdrücke. Der Controller ermöglicht die Entwicklung von ausdrucksstarken und ansprechenden Robotern, die ihre Effektivität bei der Interaktion mit Menschen verbessern.
Der PCA9685 ist ein vielseitiger PWM-Controller, der in vielen elektronischen Projekten eingesetzt wird, die eine präzise Steuerung verschiedener Geräte erfordern. Mit seinen fortschrittlichen Funktionen und seiner Flexibilität wird er von Hobby-Ingenieuren und Robotik-Entwicklern geschätzt.
