SOT-23 – Was ist das? Technische Daten

Lesezeit 3 min.

Das SOT-23 ist ein SMD-Transistorgehäuse (Surface-Mount Device), das aufgrund seiner kompakten Größe und seiner effizienten Wärmeableitung in der modernen Elektronik weit verbreitet ist. Dieses dreipolige Gehäuse spart nicht nur Platz auf der Leiterplatte, sondern ermöglicht auch eine einfache Integration in verschiedene elektronische Schaltungen. Das SOT-23-Gehäuse ist ideal für Anwendungen, die kleine Bauteile und eine hohe thermische Effizienz erfordern.

Grundlegende Informationen über das SOT-23 Gehäuse

Dank seines Designs bietet das SOT-23 eine ausgezeichnete thermische und elektrische Beständigkeit. Das Gehäuse ist aus hitzebeständigen Materialien gefertigt. Das bedeutet, dass der SOT-23 ideal für viele Anwendungen in der Unterhaltungs-, Industrie- und Telekommunikationselektronik ist.

Wie ist das Gehäuse des SOT-23 aufgebaut?

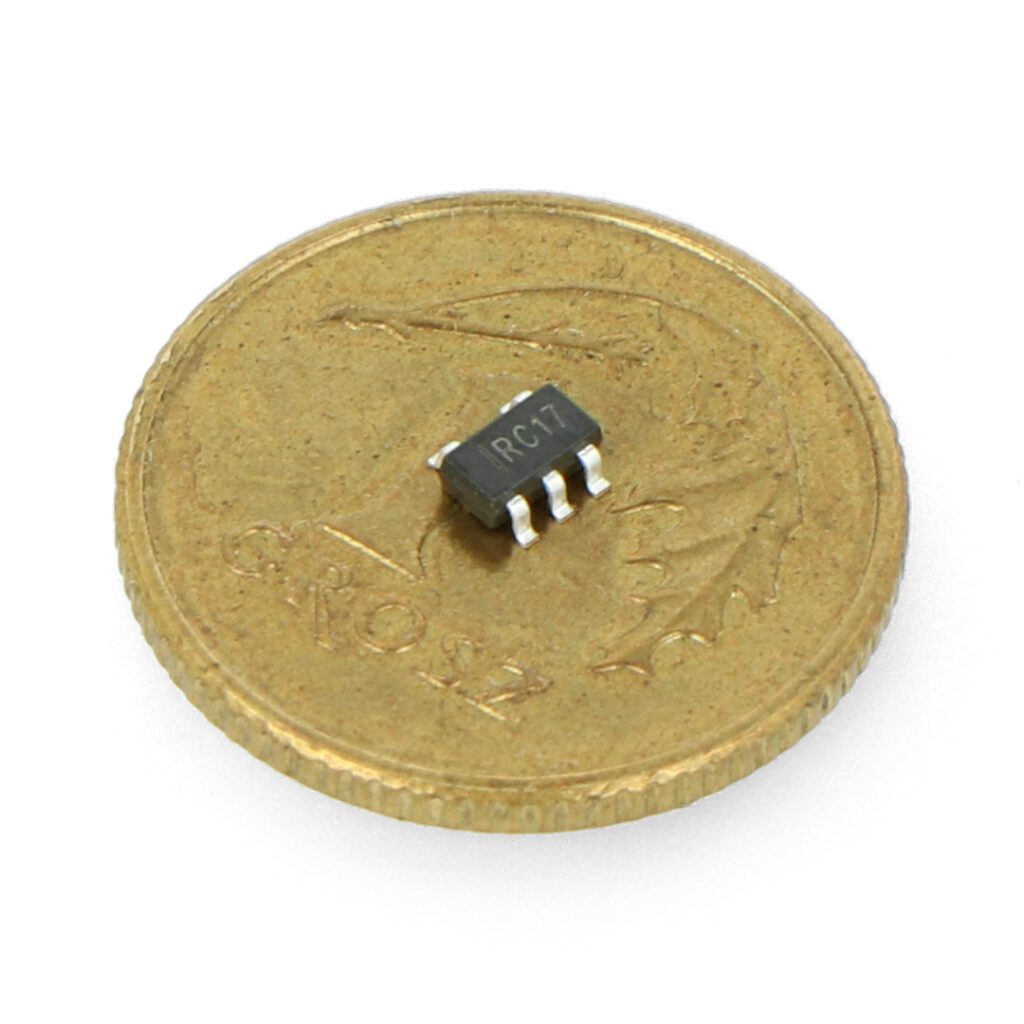

3.3V LDO Stabilisator SPX5205M5-L-3-3/TR - SMD SOT-23.

Das Gehäuse besteht aus haltbarem, geformtem Kunststoff, der die Norm UL 94V-0 für Flammenbeständigkeit erfüllt. Diese Art von Kunststoff ist darauf ausgelegt, hohen Temperaturen standzuhalten und im Falle eines Brandes die Ausbreitung von Feuer zu verhindern. In der Praxis erhöht dies die Sicherheit und Zuverlässigkeit von elektronischen Geräten.

Die Anschlüsse des SOT-23-Gehäuses sind matt verzinnt, um den Lötprozess zu erleichtern. Das Zinn garantiert eine hervorragende Haftung und schützt die Anschlüsse vor Korrosion und anderen äußeren Einflüssen. Die Verwendung von Zinn entspricht der Norm MIL-STD-202.

Was sollte man sonst noch über die SOT-23 Konstruktion wissen?

Das SOT-23-Gehäuse zeichnet sich durch seine geringe Größe aus und ist damit ideal für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist. Typische Abmessungen sind 2,9 mm lang, 1,3 mm breit und 1 mm hoch. Das Gehäuse maximiert die Dichte der Komponenten auf der Platine und minimiert gleichzeitig den Platz, den sie einnehmen.

Effektive Wärmeableitung

Die Fähigkeit eines Gehäuses, bei unterschiedlichen Umgebungstemperaturen zu arbeiten, ist von entscheidender Bedeutung, insbesondere bei Geräten, die im normalen Betrieb eine große Menge an Wärme erzeugen. Durch sein kompaktes Design maximiert der SOT-23 den Kontakt mit der Leiterplatte und ermöglicht so eine bessere Wärmeabgabe an die Umgebung. Dies wiederum führt zu niedrigeren Betriebstemperaturen der Komponenten. Die Wärmeableitung wird durch die für das Gehäuse verwendeten Materialien unterstützt. Eine spezielle Art von Kunststoff zeichnet sich durch seine wärmeleitenden Eigenschaften aus.

Zusätzliche Informationen

Die thermische Effizienz des SOT-23-Gehäuses ermöglicht den sicheren Einsatz in Anwendungen, die einen Dauerbetrieb unter Last erfordern, wie z.B. Schaltnetzteile und Frequenzumrichter. Darüber hinaus ist es ideal für fortschrittliche Kommunikationssysteme.

SOT-23 Anwendungen

In der Telekommunikationsindustrie ist das SOT-23-Gehäuse eine Schlüsselkomponente, da es sich bei gleichbleibend hoher Leistung miniaturisieren lässt. In Geräten wie Signalverstärkern und Modems ermöglicht das SOT-23-Gehäuse die Optimierung der Leiterplattenfläche. Dies ist von entscheidender Bedeutung bei der Entwicklung kompakter Netzwerk- und Kommunikationsgeräte, die in einer platzbeschränkten Umgebung arbeiten müssen.

In Computern und Peripheriegeräten hingegen wird das SOT-23 in Power-Management-Modulen und Signalverarbeitungsschaltungen verwendet. Dank seiner geringen Größe und thermischen Effizienz ist das Gehäuse ideal für den Einsatz in Motherboards, Grafikkarten sowie externen Peripheriegeräten.

Wofür wird das SOT-23-Gehäuse sonst noch verwendet?

Das SOT-23 wird häufig in tragbaren elektronischen Geräten wie Smartphones, Tablets und Laptops verwendet. Das Gehäuse ermöglicht die Miniaturisierung von Komponenten, ohne die Leistung zu beeinträchtigen. In der Industrieautomatisierung wird das SOT-23 in Prozesssteuerungssystemen verwendet. Darüber hinaus wird das Gehäuse in SPS, Sensoren und anderen Steuergeräten verwendet, bei denen Zuverlässigkeit und Widerstandsfähigkeit in rauen Umgebungen entscheidend sind.

In der Automobilelektronik wird das SOT-23 in Steuersystemen für verschiedene Fahrzeugfunktionen verwendet, vom Motormanagement bis zu Sicherheitssystemen.

Strom- und Audiosysteme

In Stromversorgungssystemen wird das SOT-23-Gehäuse in DC-DC-Wandlern, Spannungsstabilisatoren und Schutzschaltungen verwendet. Das Gehäuse ermöglicht nicht nur eine einfache Montage, sondern auch eine effiziente Wärmeableitung in Systemen, die bei der Spannungsumwandlung und -regelung eine große Menge an Wärme erzeugen können.

In Audiosystemen wird das SOT-23 in Audioverstärkerschaltungen und Signalprozessoren verwendet. Das Gehäuse ermöglicht die Integration von Bauteilen in den begrenzten Raum von tragbaren Geräten wie MP3-Playern, Smartphones und tragbaren Lautsprechern.

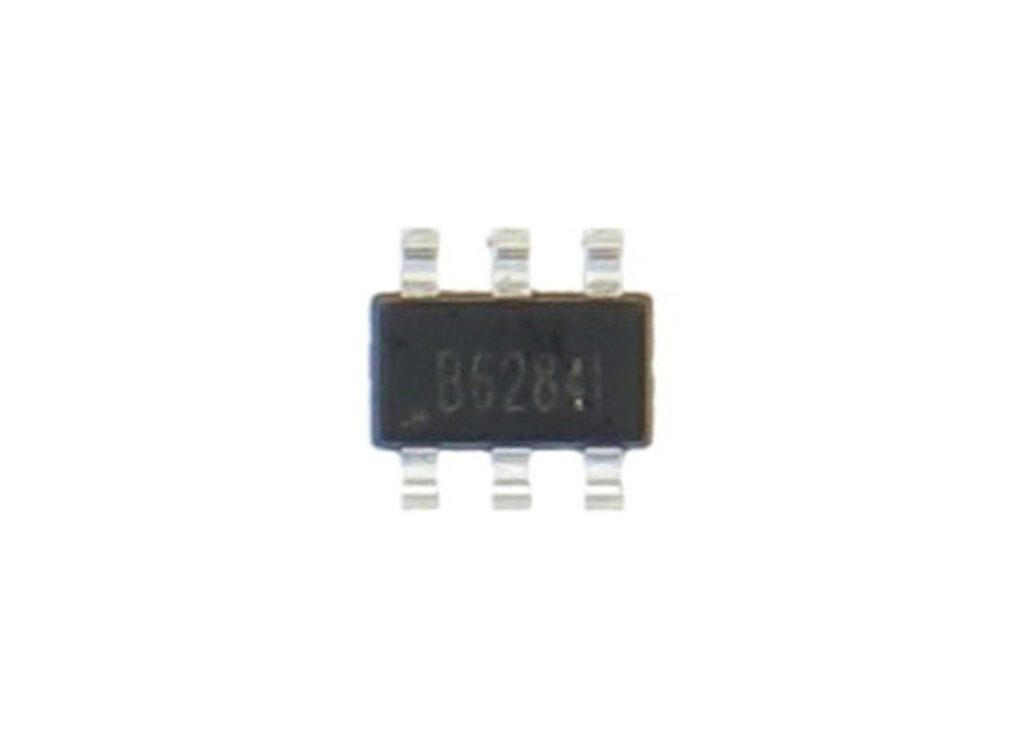

MT3608 Aufwärtsspannungswandler - SOT-23-6.

Andere SOT-23 Anwendungen

Darüber hinaus wird das SOT-23-Gehäuse in Beleuchtungssteuerungen verwendet, insbesondere in LED-Beleuchtungssteuerungssystemen. Bei Anwendungen, die eine präzise Steuerung von Helligkeit und Farben erfordern, wie z. B. Bühnen-, Haus- und Stadtbeleuchtung, ermöglicht das SOT-23 ein effizientes Energiemanagement und minimiert den Wärmeverlust.

In batteriebetriebenen Geräten wie Laptops, Smartphones und wiederaufladbaren Werkzeugen wird das SOT-23 in Batteriemanagementsystemen verwendet. Mit seiner Fähigkeit, bei verschiedenen Temperaturen zu arbeiten und Spannungsschwankungen standzuhalten, ist das Gehäuse ideal für die Überwachung und Regulierung von Spannungs- und Ladestromsystemen. Der ordnungsgemäße Betrieb dieser Systeme ist der Schlüssel zur Maximierung der Leistung und Lebensdauer von Batterien. Dank der Miniaturisierung und der thermischen Effizienz des SOT-23-Gehäuses kann die Batterie optimale Betriebsbedingungen aufrechterhalten, was zu einer längeren Lebensdauer des Geräts führt.

Zusammenfassung

Das SOT-23 ist ein Gehäuse, das aufgrund seiner geringen Größe, seiner thermischen Effizienz und seiner Beständigkeit gegen hohe Temperaturen in verschiedenen elektronischen Anwendungen verwendet wird. Es ist aus robustem, UL 94V-0-konformem Kunststoff gefertigt und zeichnet sich durch seine drei verzinnten Anschlüsse aus. Aufgrund seines kompakten Designs ist das SOT-23 ideal für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist.
