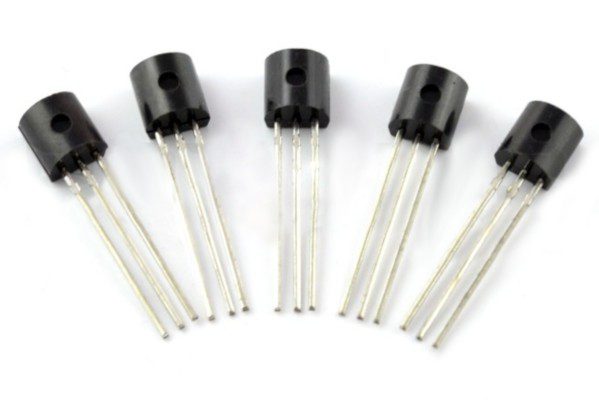

Der BC548 ist ein beliebter bipolarer NPN-Transistor, der Elektronen (negative Ladungen) und Löcher (positive Ladungen) verwendet, um Strom zu leiten. Der BC548 hat eine breite Palette von Anwendungen in der Elektronik, darunter. aufgrund seiner hohen Leistungsabgabe und seiner Fähigkeit, schnell zu schalten. Darüber hinaus ermöglicht er die präzise Steuerung großer Ströme und Spannungen mit kleinen Eingangssignalen. Er ist ideal für den Bau von Verstärkern, Schaltern und Kontrollsystemen. Was gibt es sonst noch Wissenswertes darüber? Wie ist er aufgebaut und wie sind seine elektrischen Eigenschaften?
Aufbau des Transistors BC548
Der Transistor BC548 besteht aus drei Elementen, die den Stromfluss in der Schaltung steuern.
- Der Emitter ist eine der Elektroden des Transistors, die für die Freisetzung von Ladungsträgern (Elektronen) verantwortlich ist. Der Emitter ist stark mit n-Typ Silizium dotiert. Er enthält eine große Anzahl von Dotieratomen, die die Anzahl der freien Elektronen (negative Ladungen) erhöhen, die zum Fließen bereit sind. Dieses Element wurde entwickelt, um die Elektronenabgabe an die Basis zu maximieren.
- Die Basis ist eine sehr dünne Halbleiterschicht, die sich zwischen dem Emitter und dem Kollektor befindet. Sie ist mit p-Typ dotiert. Das bedeutet, dass es mehr Löcher (fehlende Elektronen) hat, die Elektronen vom Emitter anziehen können. Die Basis ermöglicht einerseits das Eindringen der Elektronen in den Kollektor, andererseits sorgt sie für die Kontrolle des Elektronenflusses. Eine solche Steuerung ermöglicht es, den Strom im Kollektor zu modulieren, indem ein kleiner Basisstrom variiert wird.
- Der Kollektor hingegen ist eine Elektrode, die Ladungsträger (Elektronen) auffängt, die vom Emitter durch die Basis fließen. Bei einem NPN-Transistor ist der Kollektor n-dotiert, ebenso wie der Emitter.
Funktionsprinzip des NPN-Bipolartransistors BC548
Wenn eine kleine Spannung an die Basis angelegt wird, entsteht eine Potentialdifferenz zwischen Emitter und Basis. Diese Situation führt dazu, dass sich Elektronen vom Emitter zur Basis und weiter zum Kollektor bewegen. Durch die Steuerung der Basisspannung oder des Stroms kann die Menge der Elektronen, die vom Emitter zum Kollektor fließen, kontrolliert werden. Das bedeutet, dass der Transistor BC548 als Schalter oder Verstärker in verschiedenen elektronischen Schaltungen verwendet werden kann.
Elektrische Eigenschaften des Transistors BC548
Die maximale Kollektor-Emitter-Spannung (Vceo) beträgt typischerweise 30 V. Dies ist der Wert, den der Transistor sicher aushalten kann, wenn die Basis offen ist (ohne an eine Spannungsquelle angeschlossen zu sein). Die maximale Kollektor-Basis-Spannung (Vcbo) beträgt ebenfalls 30 V. Dieser Parameter bestimmt die maximale Spannung, die zwischen Kollektor und Basis angelegt werden kann, ohne dass ein Strom durch die Basis fließt. Dies ist ein Hinweis auf die Stärke der Isolierung zwischen den beiden Elektroden.
Der nächste elektrische Parameter ist die maximale Emitter-Basis-Spannung (Vebo) von 5 V. Dies ist die maximale Spannung, die zwischen Emitter und Basis angelegt werden kann, ohne eine Beschädigung des Transistors zu riskieren. Der maximale Kollektorstrom (Ic) des BC548-Transistors beträgt etwa 100 mA. Dies ist der maximale Strom, der durch den Kollektor fließen kann, ohne den Transistor zu überhitzen. Die Stromverstärkung, auch bekannt als Transistor-Beta, variiert von 110 bis 800, mit einem Kollektorstrom von 2 mA. Diese Verstärkung definiert die Effizienz, mit der ein Transistor einen Eingangsstrom (Basis) in einen größeren Ausgangsstrom (Kollektor) verstärken kann.
Andere elektrische Parameter
Der Frequenzgang (fT), der etwa 300 MHz beträgt, ist die maximale Frequenz, bei der ein Transistor Signale effektiv verstärken kann. Dieser Parameter ist wichtig für Hochgeschwindigkeitsanwendungen, einschließlich Telekommunikation und Signalverarbeitung.
Die zulässige Verlustleistung des BC548 Bipolartransistors beträgt etwa 500 mW. Dies ist die maximale Leistung, die der Transistor in Form von Wärme abführen kann. Dieser Wert bezieht sich auf den normalen Betrieb, ohne dass eine kritische Temperatur überschritten wird, die zu Transistorschäden führen könnte.
Verwendung des Bipolartransistors BC548
Der BC548 wird häufig als Signalverstärker in Audioschaltungen und anderen Low-Power-Anwendungen eingesetzt. Dank seiner hohen Stromverstärkung ist der Transistor ideal für die Verstärkung schwacher elektrischer Signale von Mikrofonen, Sensoren und anderen Signalquellen. Darüber hinaus kann er in einfachen einstufigen Verstärkersystemen oder als Teil komplexer mehrstufiger Systeme eingesetzt werden.
Der BC548 kann auch als elektronischer Schalter verwendet werden. Der Transistor wird u. a. zum Ein- und Ausschalten von Schaltkreisen, zur Steuerung von LEDs und elektrischen Geräten verwendet.
Wo wird es sonst noch verwendet?
In der Elektrotechnik und Elektronik wird der BC548 in Oszillatorschaltungen verwendet, um Signale mit bestimmten Frequenzen zu erzeugen. Darüber hinaus kann der Transistor zum Bau einfacher Generatoren für Sinus-, Rechteck- und andere Wellenformen verwendet werden, die in Kommunikations- und Messgeräten zum Einsatz kommen. Weitere Anwendungen sind automatische Schalter. Der Transistor steuert ein Relais oder einen anderen Schaltmechanismus und schaltet das Gerät nach einer programmierten Zeit automatisch ab. Eine weitere Anwendung sind Einschaltverzögerungsschaltungen, die am häufigsten in Geräten verwendet werden, die eine Leistungsstabilisierung benötigen.
Andere Verwendungen für den BC548 Transistor
Dieser Transistor kann mit Elementen wie Kondensatoren und Widerständen konfiguriert werden, um Schaltungen zu erstellen, die ihr Verhalten nach einer bestimmten Zeit ändern. Solche Systeme sind ideal für Anwendungen wie automatische Schalter und Alarme.
Der Transistor BC548 kann zum Aufbau einfacher Schutzschaltungen verwendet werden, die andere elektronische Komponenten vor übermäßigem Strom oder Spannung schützen. Diese Komponente kann Teil von Strombegrenzungsschaltungen sein, die im Falle eines Fehlers Schäden an empfindlichen elektronischen Komponenten verhindern.
Der Transistor BC548 ist ein funktionelles und vielseitiges Bauteil, das in vielen elektronischen Anwendungen eingesetzt wird. Sein einfacher Aufbau, seine Zuverlässigkeit und seine Flexibilität bei der Konfiguration machen ihn zu einer beliebten Wahl bei Elektronikentwicklern und Ingenieuren.
