Transistoren haben seit ihrer Erfindung immer wieder neue Formen und Spezifikationen angenommen und überraschen tatsächlich immer wieder. Unter den beliebten MOSFET-Transistoren (engl. Metal-Oxide-Semiconductor Field-Effect Transistor) nimmt der IRFZ44N von International Rectifier, jetzt Teil von Infineon Technologies, einen Spitzenplatz ein. Dieser Transistor wird häufig in der Leistungselektronik und Steuerung eingesetzt, insbesondere in Schaltungen, die hohe Ströme und Spannungen benötigen. Lassen Sie uns einen Blick darauf werfen, warum.
Technische Daten IRFZ44N, Preis
Der IRFZ44N als N-Kanal-MOSFET Transistor ist vor allem für seinen Einsatz in Schaltungen mit hohem Drainstrom bekannt. Er eignet sich gut für die Schaltung von Schaltkreisen, da sein Rds-Wert niedrig ist. Der übliche N-Kanal-MOSFET IRFZ44N-Transistor verwendet eine niedrige Gate-Spannung von 4 V.
Allerdings ist eine Schwellenspannung von bis zu 10 V erforderlich, um den maximalen Drainstrom aufrechtzuerhalten. Aus diesem Grund ist eine Gate-Treiberschaltung erforderlich, um ein vollständiges Schalten des Transistors zu erreichen. N-Kanal-MOSFETs findet man häufig in Verbindung mit Mikrocontrollern wie dem Arduino, obwohl dort alternativ auch IRLZ44N-MOSFETs auftauchen.
Wie die anderen Modelle bietet auch der IRFZ44N eine breite Palette von Anwendungsmöglichkeiten. Wenn Sie die Drehzahl eines Motors oder die Intensität einer Beleuchtung regeln müssen, ist der Transistor IRFZ44N von Botland sicherlich eine empfehlenswerte Lösung:
- Maximale Drain-Source-Spannung VDSS: 55 V
- Kanalwiderstand Rds: 0,0175 Ω
- Leistung: 83 W
- Gehäuse: TO-220
- Montage: THT- Durchsteckmontage

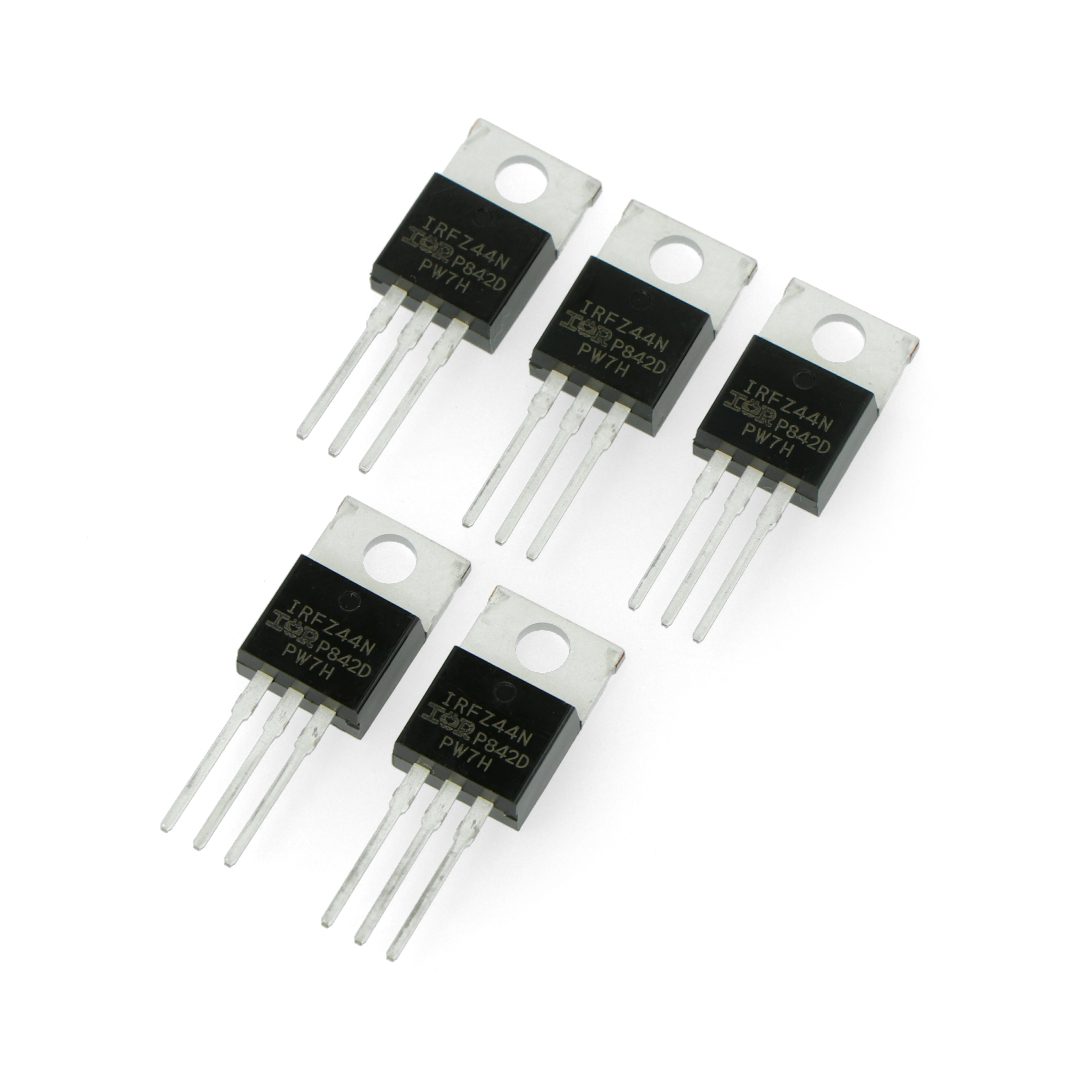

Das TO-220-Gehäuse wird weithin für alle kommerziellen/industriellen Anwendungen mit einer Verlustleistung von bis zu etwa 50 W bevorzugt. Der geringe Wärmewiderstand und die niedrigen Kosten des TO-220-Gehäuses tragen zu seiner breiten Akzeptanz in der Industrie bei. Der Preis für die fünf Teile des Sets beträgt nicht mehr als 5 Euro. Das ist keine große Überraschung, denn die Preise der bei Botland erhältlichen N-MOSFETs liegen nicht weit über dieser Schwelle und reichen bis zu maximal 5 Euro für ein 5er-Pack.
IRFZ44N Konfiguration
Der IRFZ44N N-MOSFET-Transistor besteht aus drei Hauptpins/Klemmen.
| Name | Beschreibung | |
| 1 | Gate | Dieser Anschluss ist für die kontrollierte Polarisierung des MOSFET-Transistors verantwortlich. |
| 2 | Drain | In diesem Teil steuert das Terminal den Stromfluss. |
| 3 | Source (Quelle) | An diesem Ende fließt der Strom ab. |
IRFZ44N N-MOSFET-Transistor - Bewertungen
Obwohl diese Geräte wie herkömmliche Transistoren funktionieren, sind sie spezifisch für die Spannungssteuerung. Legen Sie zunächst einfach die entsprechende Gate-Schwellenspannung, VGth an, um den MOSFET-Transistor abzuschalten oder einzuschalten. Die Source- und Drain-Anschlüsse sind standardmäßig offen und haben keine Gate-Schwellenspannung. Wenn Sie jedoch eine Spannung an das Gate anlegen, werden Source und Drain geschlossen. Um das Gate des N-Kanals eines MOSFET-Transistors anzusteuern, benötigen Sie in den meisten Fällen einen Arduino. In anderen Fällen benötigen Sie möglicherweise eine Treiberschaltung für den N-Kanal des MOSFET-Transistors, wenn Sie an Schaltungen arbeiten wollen, die eine hohe Schaltleistung und Verstärkung erfordern.
Zu den weiteren praktischen Anwendungen der IRF-Z44N gehört das Anschließen bzw. Trennen einer Stromquelle an einem Gebäude. Der vielleicht bedeutendste Vorteil des N-Kanal-MOSFET IRFZ44N ist die Automatisierung des Schaltvorgangs; mit Hilfe elektrischer Signale hat der Benutzer die Kontrolle über die Last. Die übliche Lösung ist die Verwendung eines Relais oder eines klassischen Schalters. Sie sollten bedenken, dass die erste Sicherheitsmaßnahme darin besteht, das Gerät nicht mit maximaler Leistung zu betreiben. Jedes Gerät, das ständig mit maximaler Leistung läuft, kann irgendwann ausfallen – die Belastung des Geräts durch die Nutzung der maximalen Leistung führt zu einer Schwächung der Stromkreise.
Es wird oft empfohlen, 80% der maximalen Nennkapazität nicht zu überschreiten. In der Praxis bedeutet dies, dass 20% der vollen Spezifikation bei der Verwendung der Komponente ausgeschlossen werden sollten. Der n-Kanal-MOSFET IRFZ44 ist nicht anders. Wenn der Drainstrom des MOSFET-Verstärkers maximal 49 Ampere beträgt, sollte die Verwendung einer Last über 39 Ampere vermieden werden. Versuchen Sie außerdem immer, den Transistor zwischen -55°C und 175°C zu halten. Diese Praktiken sind eine Garantie für die korrekte Verwendung, auch in den vorgeschlagenen Anwendungen, die wir unten zusammengestellt haben:
- Batterieladegeräte,
- Betrieb und Aufladen von Solarbatterien,
- UPS (unterbrechungsfreie Stromversorgung),
- Motorsteuerungsschaltungen,
- LED-Blitzlichter und Dimmer,
- Typische Anwendungen, die ein schnelles Umschalten erfordern.
IRFZ44N vs IRLZ44N - Unterschiede
Der Unterschied liegt nur in einem Buchstaben, so dass er leicht zu übersehen ist, und obwohl er manchmal als Ersatz verwendet wird, sind IRLZ44N und IRFZ44N grundlegend verschieden. Der IRLZ44N ist ein MOSFET-Transistor mit logischem Pegel. Diese Version verwendet eine Gate-Schwellenspannung von 5V. Mit anderen Worten, die Ansteuerung dieses MOSFET-Transistors erfordert nur wenig Aufwand und daher wird kein Treiber-IC für diesen Zweck benötigt. Im Falle des IRFZ44N ist das anders. Stattdessen muss der MOSFET-IC mit einem Gate-Treiber und einem Mikrocontroller zusammenarbeiten. Auf diese Weise kann der MOSFET-Transistor vollständig getriggert werden. Andernfalls erhalten wir nur eine teilweise Einschaltzeit über den I/O-Pin, wenn wir eine direkte 5-V-Versorgung verwenden. Und da wir gerade von Mikrocontrollern sprechen: Der unverzichtbare Arduino Uno oder der multifunktionale Raspberry Pi beispielsweise bringen uns hier einem effizienten, funktionalen Betrieb näher.
