Arduino Uno Rev3 - A000066

Index: ARD-01060 EAN: 7630049200050

Arduino® Uno Rev3 - Originalmodul von Arduino® Uno mit AVR ATmega328 Mikrocontroller in einem abnehmbaren Gehäuse. Es verfügt über 32 KB Flash-Speicher, 2 KB RAM, 14 digitale Ein-/Ausgänge, davon 6 als PWM-Kanäle nutzbar, 6 analoge Eingänge und gängige Kommunikationsschnittstellen.

Arduino Uno Rev3 - A000066
26,50 €
22,27 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Arduino

Produktbeschreibung: Arduino Uno Rev3 - A000066

Arduino Uno ist grundlegende und zugleich die populärste Version ganzer Serie. Die Platine beinhaltet ein ATmega328 – Microcontroller, das mit 14 digitalen Ein- / Ausgängen ausgestattet ist. Darin 6 kann man als PWM-Ausgänge (z.B. zur Steuerung mit Motoren) ausnutzen. Dazu 6 analoge Eingänge. Der Chip ist mit einer Uhrsignal mit Frequenz von 166 MHz getaktet und besitzt 32kB Flash-Speicher und 2 kB SRAM Arbeitsspeicher.

Erste Einschaltung von Arduino Uno Rev3

Um die Arbeit mit dem Modul zu erleichtern, haben wir einen Leitfaden vorbereitet, der Installation und erste Einschaltung der Arduino-Umgebung betrifft.

Verkaufsgegenstand ist originelles Produkt von Arduino Uno, Botland ist offizieller Verteiler dieses Unternehmens.

Hauptmerkmale originelles Arduino Uno-Moduls

Nachfolgend stellen wir einige Merkmale vor, die Arduino Uno-Moduln im Vergleich zu anderen programmierbaren Platinen unterscheiden.

Name Beschreibung
Installierter Bootloader  Dank installiertem Bootloader zur Programmierung des Geräts reicht es richtige USB-Leitung und die Software seitens des Herstellers aus.
Arduino- Schild
Die Einteilung von Schnittstellen ermöglicht eine Montage von dedizierten Aufsätzen, so genanntes Arduino Shield.
Digitale Ausgänge 14 digitale Ein-/Ausgänge ermöglichen unter anderem eine Steuerung mit LED-Dioden, Relais und Ablesung von Ständen von Tasten.
Aktuelle Effizienz Maximale Stromleistung einzelnen Ausgangs beträgt 40 mA.
PWM- Ausgänge 6 PWM-Ausgänge erlaubt z.B. eine Steuerung mit Motoren und Regulierung der Helligkeit von Dioden
Analoge Eingänge 6 Eingänge eines eingebauten Analog-/ digitalen Wandlers mit Auflösung von 10 Bit bedient unter anderem Sensoren mit Analogausgang.
Serielle Kommunikation Das Gerät bedient populäre Kommunikationsinterfaces, unter anderem: UART, I2C und SPI.
Spezialfunktionen Einige Pins besitzen Spezialfunktionen, deren kurze Beschreibung in unserem Leitfaden zugänglich ist.
Eingebauter Speicher
Der Atmega328 – Chip ist mit einem Signal mit Frequenz von 16 MHz getaktet, besitzt 32 kB Flash Speicher und 1 kB EEPROM und 2 kB SRAM Arbeitsspeicher.
DC- Stromanschluss Zur Versorgung von Arduino kann man beliebiges Netzteil mit Spannung von 7 V bis 12 V mit DC-Schnittstelle ,5 x 2,1 mm ausnutzen.
Stromversorgung über USB-Schnittstelle Die Platine kann man aus einem Computer über eine USB-Leitung versorgen, indem man dabei merkt, dass maximale Stromleistung der USB-Leitung 500 mA beträgt. Arduino besitzt ein einen Stecker vor Kurzschluss und vor zu hohem Stromfluss schützendes System.
ICSP -Schnittstelle Das Modul besitzt ICSP-Ausgänge, die zum Anschluss externen AVR-Programmer dient.
Stift IOREF Der IOREF-Pin ermöglicht direkten Zugang zur Spannung, mit welcher I/O-Ausgänge arbeiten.
Eingebaute LEDs Die am 13. Pin angeschlossene LED-Diode ermöglicht das Debuggen von einfachen Programmen.
3,3 V Ausgang
Eingebauter Spannungsregler ermöglicht die Versorgung von externen Geräten mit 3,3 V – Spannung und bis 50 mA Stromannahme.
Mikrocontroller in THT Dank Anwendung eines mit THT durchgezogenen Gehäuse kann man das Atmega328P-Haupt-Microcontroller im Fall einer Beschädigung in einfacher Weise austauschen.

Spezifikation von Arduino Uno Rev3

  • Versorgungsspannung: 7 V bis 12 V
  • Modell: Arduino Uno
  • Mikrocontroller: ATmega328
    • Maximale Taktfrequenz: 16 MHz
    • SRAM-Speicher: 2 kB
    • Flash-Speicher: 32 KB (5 KB sind für Bootloader reserviert)
    • EEPROM-Speicher: 1 kB
  • E/A-Anschlüsse: 14
  • PWM-Ausgänge: 6
  • Anzahl an analogen Eingängen: 6 (Kanäle des A/C-Wandlers mit Auflösung von 10 Bit)
  • Serielle Schnittstellen: UART, SPI, I2C
  • Externe Interrupts
  • Verbundene LED an13. Pin
  • USB-A-Schnittstelle zum Programmieren
  • DC 5,5 x 2,1 mm Stecker für Stromversorgung
  • Das Set enthält transparente selbstklebende Füße
  • Arduino Uno Rev3 - Abmessungen: 68,6 x 53,4 mm

Arduino - für einen guten Start des Lernens der Programmierung

Elektronische Industrie ist ununterbrochen entwickelt. Es ist nicht schwer zu bemerken, auch danach, dass immer größere Gruppen von zum professionellen als auch Verbrauchernutzen bestimmten Produkten in ihrer Konstruktion ein oder mehr Microcontroller enthalten. Aus diesem Grunde wächst der Marktbedarf an Spezialisten im Bereich von Elektronik und Programmierung. Arduino Uno ist ein Werkzeug, das schnelles Lernen der Programmierung von elektronischen Geräten von den einfachsten Grundlagen (Bedienung von Tasten und Steuerung mit LED-Dioden) bis ausgebaute Prototypen (z.B. die Herstellungsprozesse fördernden Roboter) ermöglicht.

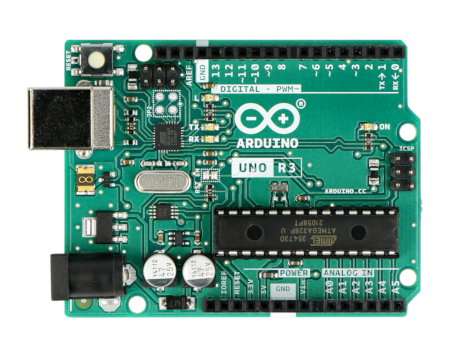

Arduino uno rev3 - moduł, platforma, atmega328, płytka,

Die Einteilung von Elementen auf der Arduino Uno-Platine- (Schema).

Arduino Uno Rev3 – Was ist das? Du wirst das in unserem Blog botland.com.pl/blog/ erfahren.

Arduino Uno Rev3 - A000066.

Arduino Uno - Abmessungen und andere Eigenschaften

Das Modul hat Abmessungen 68,6 mm x 53,4 mm. Infolge dessen wird es sogar in sehr kleine Gehäuse passen. Es ist wert zu erwähnen, dass Arduino Uno ICSP-Ausgänge hat. (Sie dienen zum Anschluss externen AVR-Programmierers). Das Gerät kann man einfach programmieren, indem man aus dedizierter Arduino IDE-Umgebung nutzt.

6 von 14 digitalen Ein-/ Ausgängen kann PWM-Signale bedienen. Indem du solche Möglichkeiten nutzt, kannst du zum Beispiel mobilen Roboter bauen und seine Steuerung völlig auf die Arduino Uno Rev3-Entwicklungsplatine stützen.

Arduino Uno Rev3 - A000066

Arduino ist einer der populärsten Minicomputer auf ganzer Welt. Erste Platine dieser Art ist mit dem Gedanken an angehende Personen sowohl in Programmierung, als auch in Elektronik geschafft worden.

Arduino Uno ist ein Modul mit AVR ATmega328-Microkontroller. Es besitzt 32 kB Flash Speicher, 2 kB RAM Arbeitsspeicher und14 digitale Ein-/Ausgänge. Das Gerät bewährt sich ausgezeichnet sowohl für erfahrene Elektroniker und Spezialisten für Robotik, als logisches Element eines größeren Projekts, als auch für angehende Personen, die nicht teures zuständiges Gerät zum Lernen brauchen.

Modul mit AVR ATmega328 Mikrocontroller.

Das Modul mit AVR ATmega328 Microcontroller.

Systém je taktován hodinovým signálem 16 MHz. Der Chip wird mit einem 16 MHz Taktsignal getaktet.

Benutzerfreundliche dedizierte Software

Besonderer Vorteil von Arduino-Platinen ist dedizierte Softwareumgebung, die die Sprache von Arduino ausnutzt, die auf dem Satzbau der C-Sprache basiert. Ähnlich wie z.B. Eclipse besitzt die Arduino IDE-Umgebung ähnliche grundlegende Werkzeuge, die unter anderem umfassen: einen Kompilator, eine Fehlerkonsole oder auch einen Monitor seriellen Ports. In den Flasch-Speicher des sich auf der Arduino UNO 3-Platine befindenden Microcontrollers ist ein Bootloader – ein Startup-Programm eingespielt worden. Infolge dessen reicht es zum Zweck eines Beginns einer Kommunikation mit einem Computer, eine USB-Leitung aus. Ohne Notwendigkeit eines Anschlusses externen Programmers, wie es im Fall der Programmierung von standardmäßigen AVR-Microcontrollern in Sprachen: C, Bascom oder Assembler, stattfindet.

Stromspannung aus 7,0 V
Stromspannung Nieder 12,0 V
Ausgangsspannung ab 5,0 V
Die Spannung des Ausgangs an 5,0 V
Nominale Ausgangsspannung 5,0 V
UC - Mikrocontroller ATMega328
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 1 KB
UC - Flash-Speicher 32 KB
UC - RAM-Speicher 2 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 14
UC - analoger Eingang 6
UC - Timing 16 MHz
UC - AC-Konverter 10-bit
UC - PWM-Kanäle 6
UC - USB-Schnittstelle USB-B
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
PAKETBREITE 6 cm
PAKETHÖHE 2.6 cm
PAKETTIEFE 8.3 cm
PAKETGEWICHT 0.048 kg

Daniel

11/08/22

Frage: Guten Tag, hat dieses Produkt einen austauschbaren Mikrocontroller wie abgebildet? Grüße Daniel
Antwort: Ja, das Modul hat einen austauschbaren Mikrocontroller.
Andrzej

01/31/22

Frage: hallo, gibt es eine Platinenhalterung in der arduino uno Kit? USB-Kabel kann natürlich A-B-Drucker-Kabel sein?
Antwort:

Ein Plastikpad ist im Lieferumfang enthalten.

USB-A-B-Kabel, etwa so:
https://botland.com.pl/477-przewody-usb-a-b
wird auch sehr oft in Druckern verwendet.

Fabian

12/20/21

Frage: Hallo, ich habe eine Frage, ob der Bausatz ein Kabel enthält, um das Board an einen Computer anzuschließen
Antwort: Leider ist das Kabel nicht im Lieferumfang enthalten, es kann aber separat erworben werden:
https://botland.com.pl/477-przewody-usb-a-b
