Gegenstand des Verkaufs ist das Original-Arduino-Produkt, Botland ist der offizielle Distributor dieser Firma .

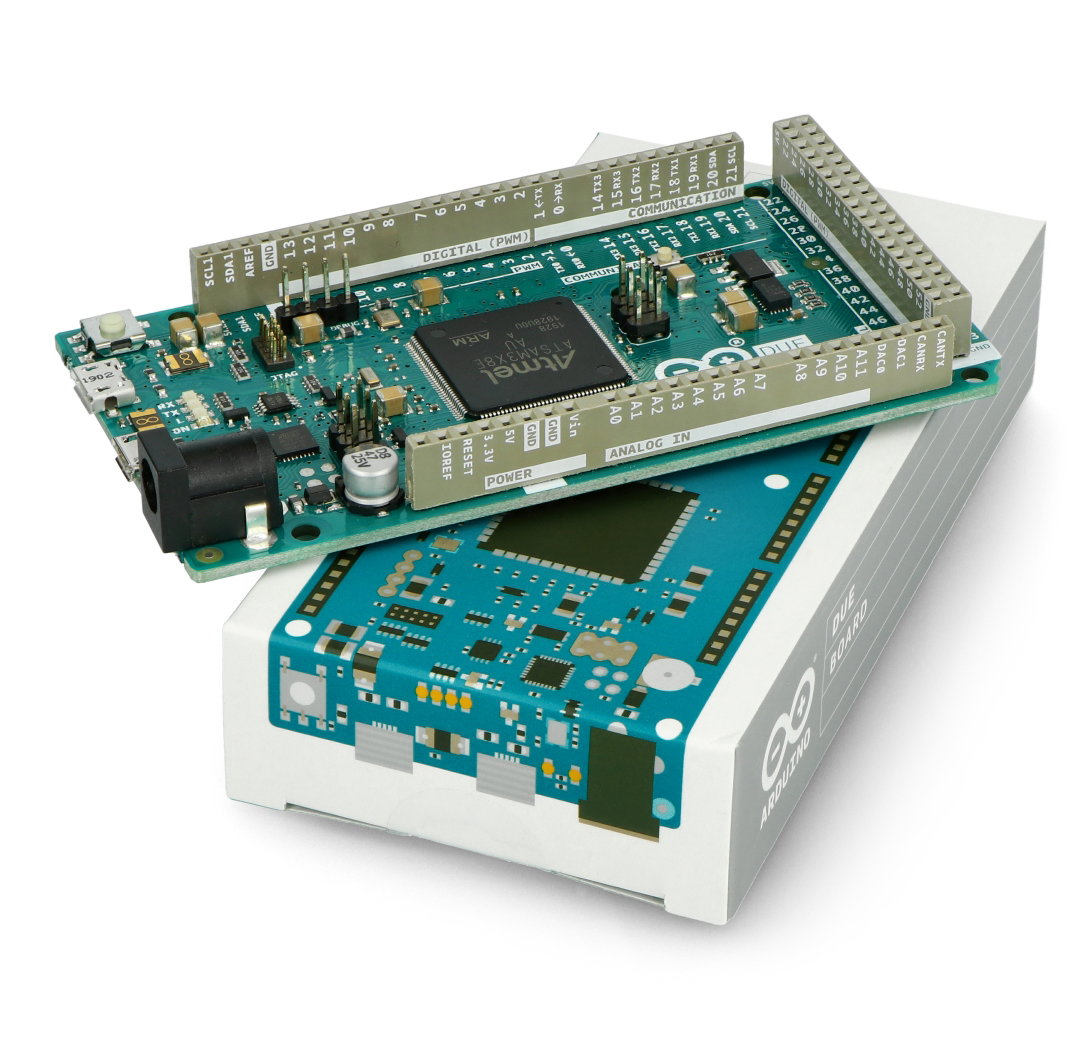

Produktbeschreibung: Arduino Due ARM Cortex - A000062

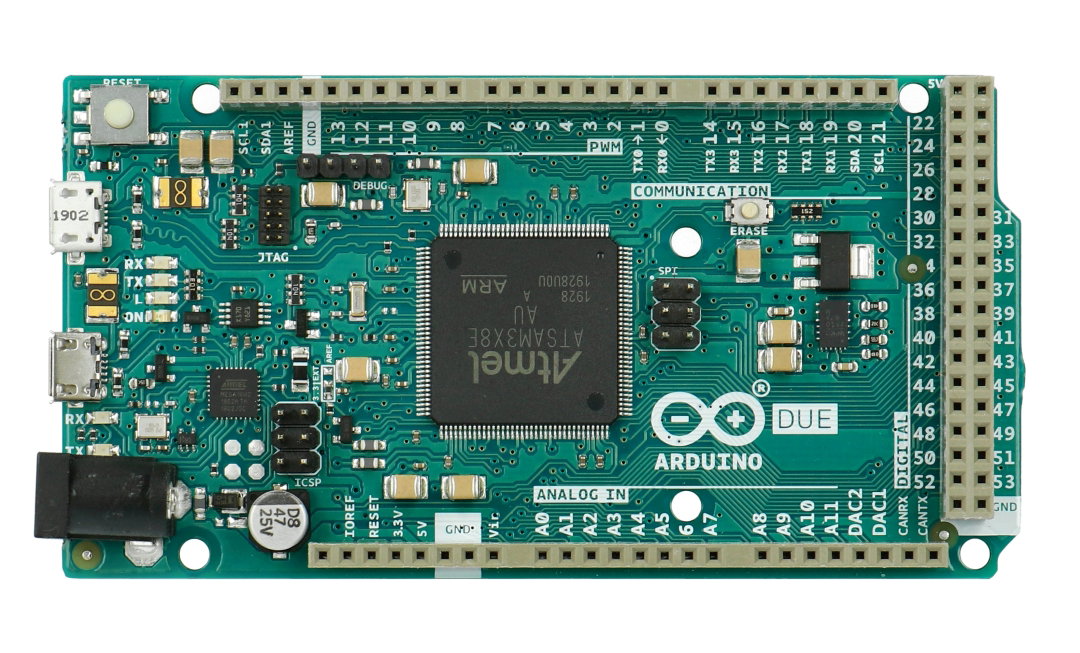

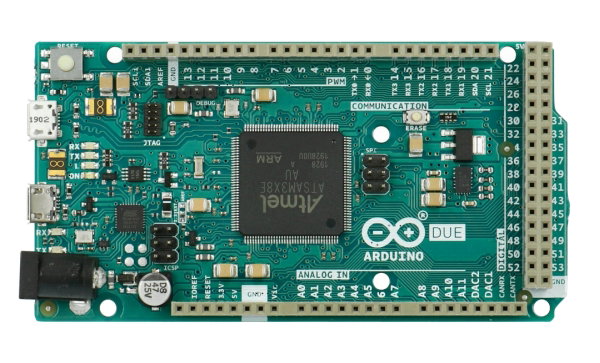

Dank Arduino Due kann der Benutzer Systeme mit einem Mikrocontroller mit einem 32-Bit-Cortex-M3-Kern von ARM basierend auf den Arduino-Bibliotheken erstellen. Das Board enthält den Atmel AT91SAM3X8E Chip, ausgestattet mit 54 digitalen Ein-/Ausgängen, von denen 12 als PWM-Ausgänge und 12 als analoge A/D-Wandler-Eingänge genutzt werden können. Das System wird mit einem Taktsignal mit einer Frequenz von 84 MHz getaktet. Es hat auch Schnittstellen: UART, SPI, TWI (I2C), USB, JTAG und einen Digital-Analog-Wandler. Die Platine bietet Platz für zwei microUSB-Anschlüsse (einer zum Programmieren, der andere für den Benutzer), eine Gleichstrombuchse, eine RESET-Taste und einen JTAG-Anschluss. Um mit dem Arduino-Modul zu arbeiten, benötigen Sie lediglich ein USB-Kabel und Software von der Website des Herstellers.
Arduino Due ARM Cortex - A000062.
Warnung! Im Gegensatz zu anderen Arduino-Modulen arbeitet Due mit einer Spannung von 3,3 V. Die von den I/O-Ausgängen maximal tolerierte Spannung beträgt ebenfalls 3,3 V. Die Eingabe eines höheren Werts, z. B. 5 V, kann das System dauerhaft beschädigen. |
Arduino Due hat einen eigenen Forenbereich mit zahlreichen Anwendungsbeispielen und Tipps für Benutzer.
Spezifikation des Arduino Due-Moduls
- Versorgungsspannung: 7 V bis 12 V
- Mikrocontroller: AT91 SAM3X8E 32-Bit-Kern
- Maximale Taktfrequenz: 84 MHz
- SRAM-Speicher: 96 kB
- Flash-Speicher: 512 kB
- E / A-Pins: 54
- PWM-Kanäle: 12
- Anzahl der analogen Eingänge: 12 (Kanäle des A/C-Wandlers)
- D/A-Wandler (digital zu analog)
- DMA-Controller
- Serielle Schnittstellen: UART, SPI, I2C, CAN, USB
- JTAG-Debugger
Stromversorgung des Moduls
Das Modul kann über ein USB-Kabel und ein externes Gerät, z.B. ein Netzteil, mit Strom versorgt werden. Batterie oder Akku. Das Umschalten der Stromquelle erfolgt automatisch. Das Netzteil wird an eine Standard-DC-Buchse angeschlossen. Die Batterie oder andere Quelle wird an die Pins des POWER-Anschlusses angeschlossen.
Arduino Due-Programmierung

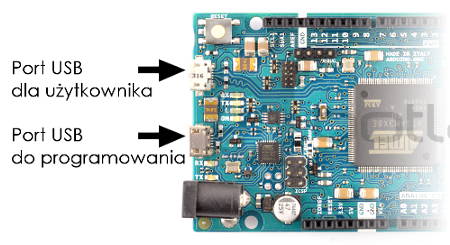

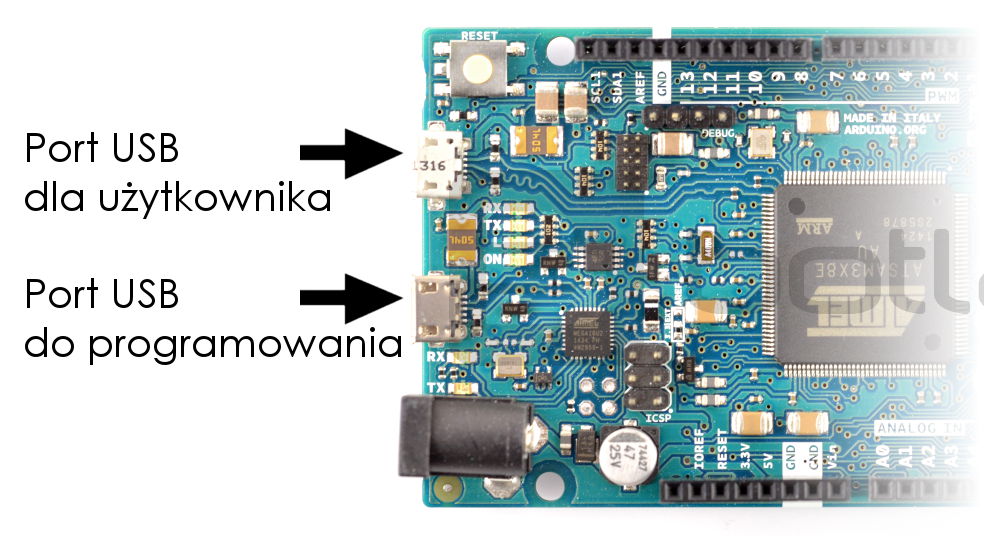

Das Erstellen und Hochladen von Software ist dank der vom Hersteller bereitgestellten kostenlosen Umgebung möglich. Der implementierte Bootloader ermöglicht es Ihnen, das Programm direkt über das USB-Kabel zu versenden. Eine ausführliche Beschreibung finden Sie im Tutorial . Arduino Due verfügt neben dem für die Programmierung verwendeten USB-Anschluss auch über einen Anschluss, den der Benutzer nach eigenem Ermessen verwenden kann.
