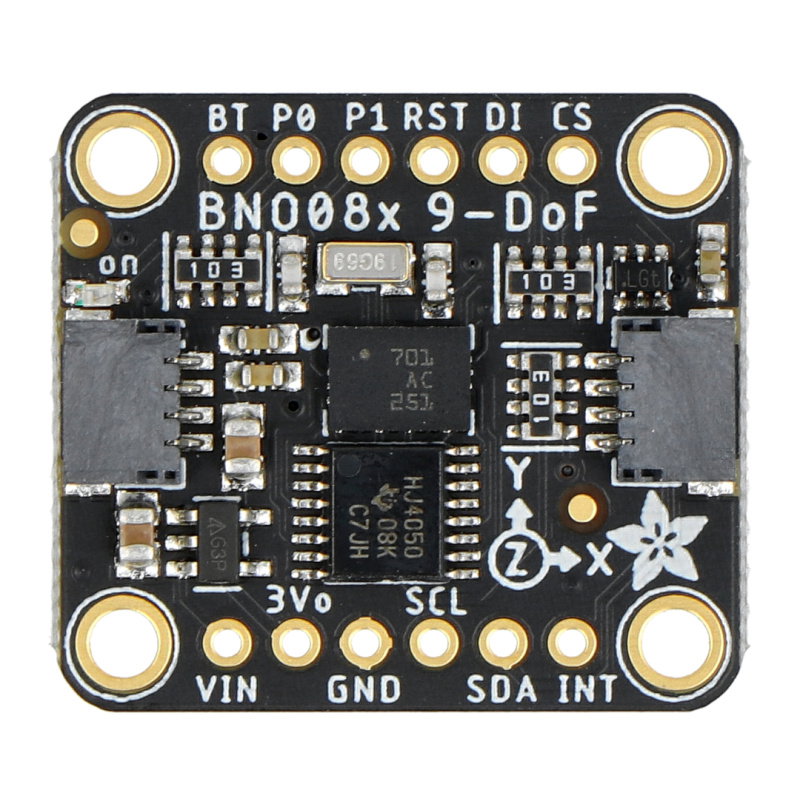

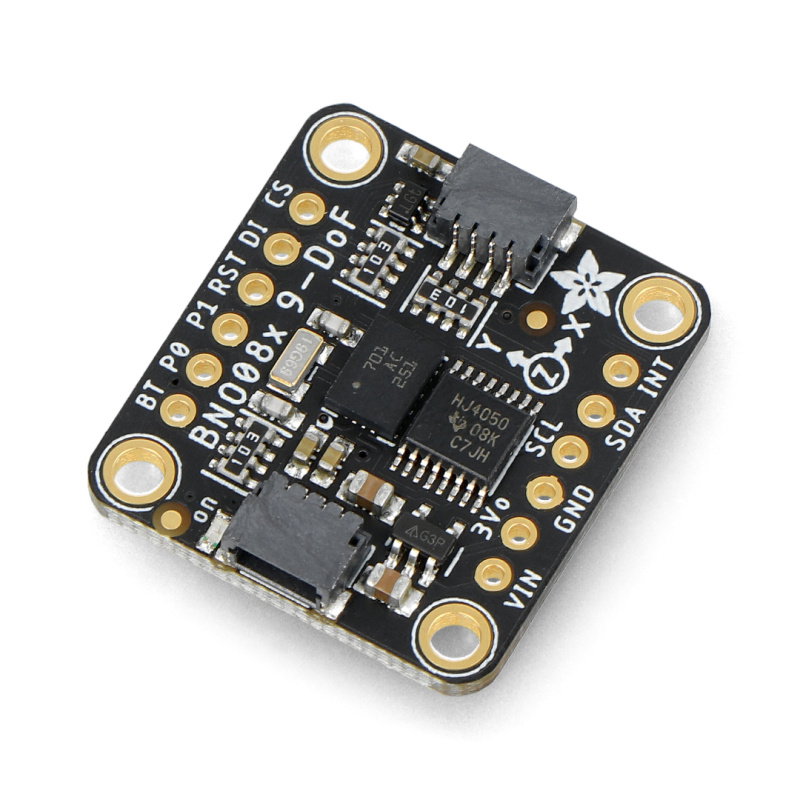

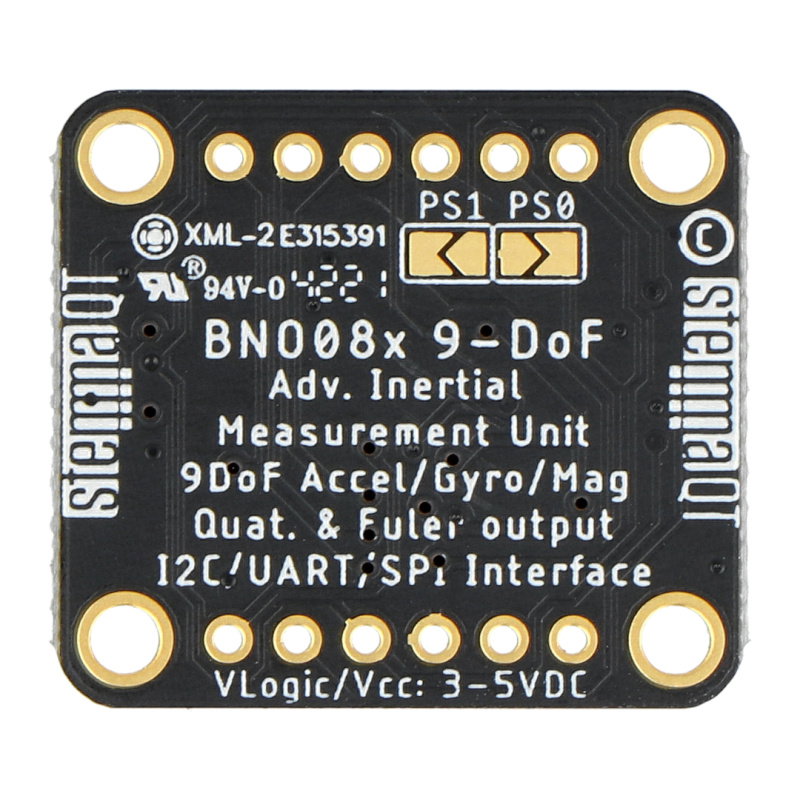

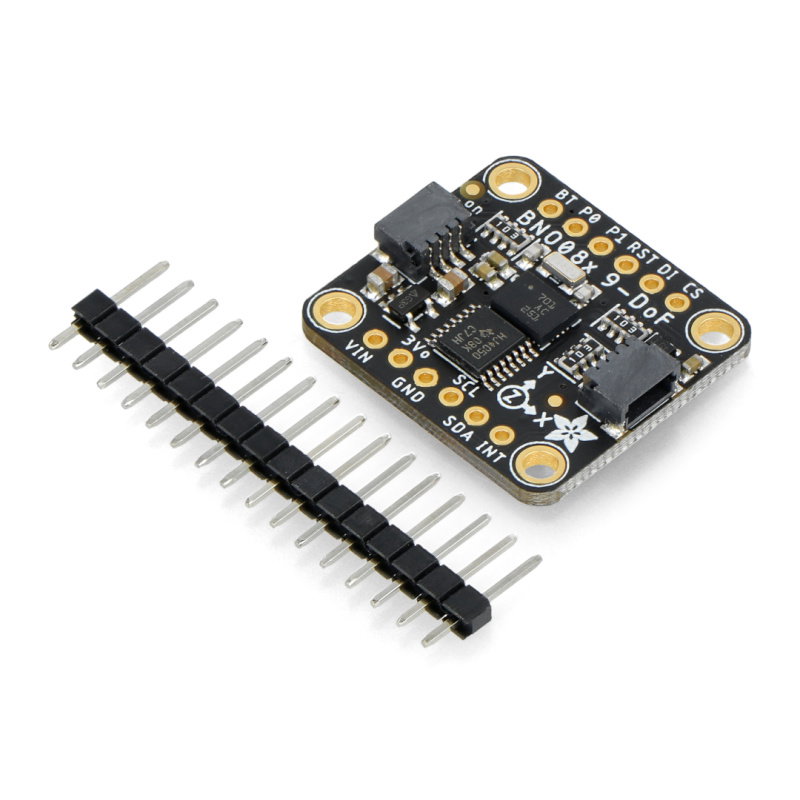

BNO085 9-DOF IMU Fusion Breakout – 3-Achsen-Beschleunigungsmesser, Gyroskop und Magnetometer – Adafruit 4754

Index: ADA-22113
Sensor basierend auf dem BNO085 -System, ausgestattet mit Beschleunigungsmesser, Magnetometer und Gyroskop. Ermöglicht es Ihnen, Beschleunigung, räumliche Orientierung und die stärkste magnetische Kraft zu messen, die normalerweise zur Erkennung des magnetischen Nordens verwendet wird. Das Modul wurde mit dem STEMMA QT/Qwiic-Anschluss ausgestattet, was das Prototyping erheblich erleichtert.
BNO085 9-DOF IMU Fusion Breakout – 3-Achsen-Beschleunigungsmesser, Gyroskop und Magnetometer –...
28,50 €
23,95 € zzgl. MwSt.
Lieferung 100 pcs geplant für 2024-03-29
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Adafruit
Compatibility: Arduino

Produktbeschreibung: BNO085 9-DOF IMU Fusion Breakout – 3-Achsen-Beschleunigungsmesser, Gyroskop und Magnetometer – Adafruit 4754

Der auf dem BNO085-Chip basierende Sensor von Adafruit kombiniert Beschleunigungsmesser , Magnetometer und Gyroskop . Ermöglicht es Ihnen, Beschleunigung, räumliche Orientierung und den Ursprung der stärksten Magnetkraft zu messen, was normalerweise zur Erkennung des magnetischen Nordens verwendet wird. Das Modul war mit einem Arm Cortex M0 Prozessor mit CEVA SH-2 Firmware ausgestattet. Der STEMMA QT / Qwiic -Anschluss auf der Platine erleichtert das Prototyping erheblich. Der Sensor kann mit 3 V oder 5 V versorgt werden.

Arduino- kompatibles Produkt. Der Hersteller stellt eine Bedienungsanleitung zur Verfügung.

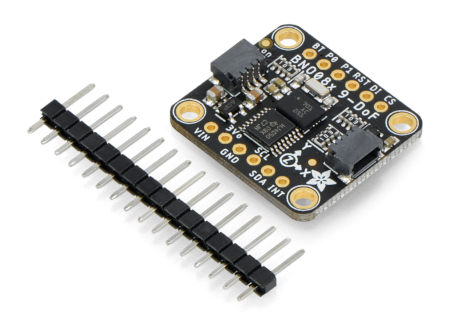

Das Set enthält einen Goldnadelstreifen.

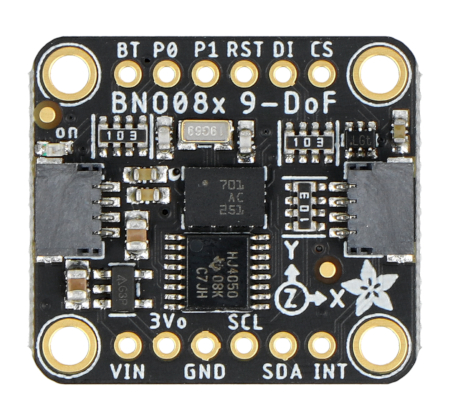

Vorstand führt.

Pinbelegung des Adafruit 4754 Moduls

  • VIN : Power Pin (das Board hat einen eingebauten Spannungsregler, er sollte mit der gleichen Spannung versorgt werden wie der Logikpegel des verwendeten Mikrocontrollers)
  • 3Vo : 3,3 V Ausgang vom Spannungsregler (belastbar bis 100 mA)
  • GND : Masse (gemeinsam für Strom und Logik)
  • SCL : Taktleitung des I2C-Busses
  • SDA : I2C-Bus-Datenleitung
  • STEMMA QT : Steckverbinder zum Anschluss des Sensors an Entwicklungsboards mit STEMMA QT-Steckverbindern
  • DI : I2C-Adressstift
  • INT : Interrupt-Pin
  • CS : Pin-Chip-Auswahl
  • RST : Zurücksetzen
  • Pins P0/P1 und Lötjumper : BNO085 Betriebsmodusauswahl

Hauptmerkmale des Moduls

  • Energieeffizient
  • Hohe Messgenauigkeit
  • Kleine Größe
  • Messung:
    • Beschleunigung (gravitativ und linear)
    • räumliche Orientierung
    • Magnetkraft
    • Stabilität
    • Stöße, Schritte und Stöße

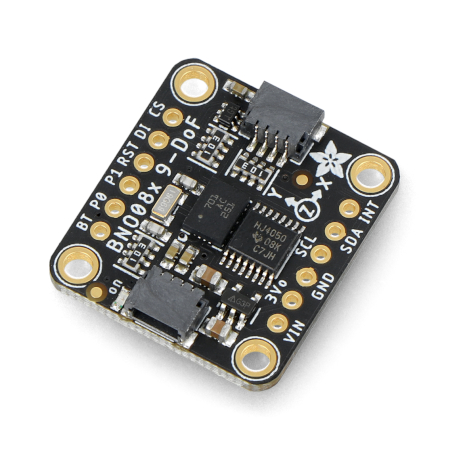

Der Sensor ist mit einem Beschleunigungsmesser, einem Magnetometer und einem Gyroskop ausgestattet.

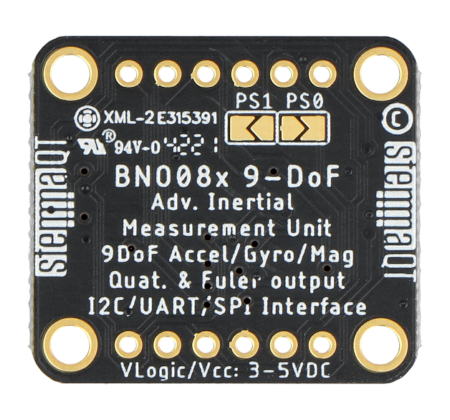

BNO085 9-DOF IMU Fusion Breakout - Adafruit 4754.

Technische Spezifikation des Moduls

  • Hersteller: Adafruit
  • Herstellerbezeichnung: 4754
  • Versorgungsspannung: 3 V oder 5 V
  • Kommunikation: I2C
  • Sensoren: Beschleunigungsmesser, Magnetometer, Gyroskop
  • ARM Cortex M0-Prozessor mit CEVA SH-2-Firmware
  • Abmessungen: 25,6 x 22,7 x 4,6 mm
  • Gewicht: 2,5 g

Inhalt des Kits

  • BNO085 9-DOF IMU Fusion Breakout-Modul
  • Goldnadelstreifen

PAKETBREITE 8 cm
PAKETHÖHE 10 cm
PAKETTIEFE 1 cm
PAKETGEWICHT 0.005 kg
