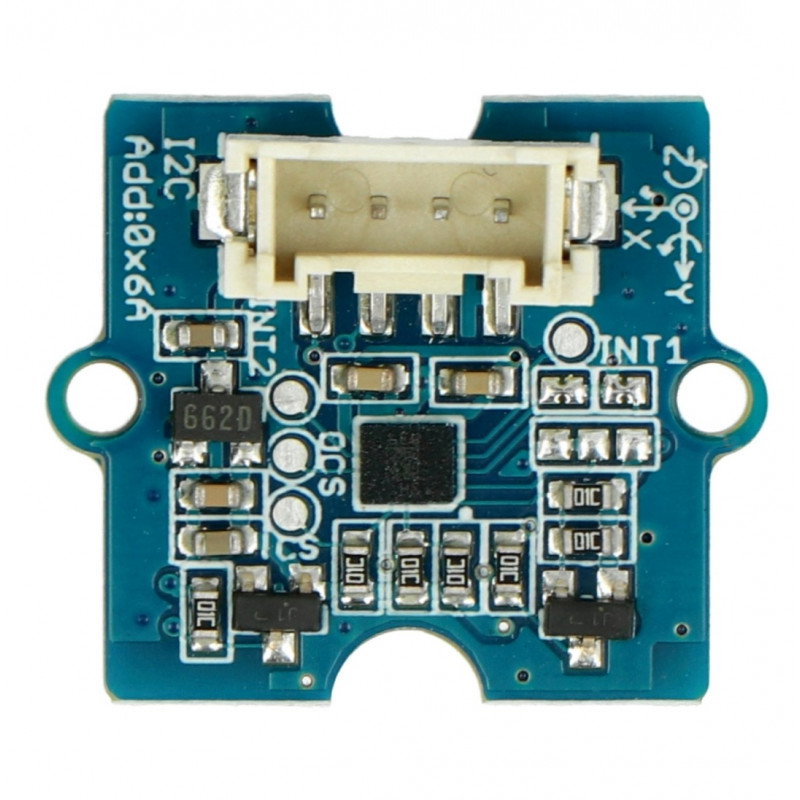

Produktbeschreibung: Grove - 6-Achsen-Beschleunigungsmesser und Gyroskop LSM6DS3 - Seeedstudio 105020012
Das Modul ist mit einem 6-Achsen-Beschleunigungsmesser und einem Gyroskop basierend auf dem LSM6DS3 -System mit eingebautem Leistungsregler ausgestattet. Damit können Sie 6 Größen messen: Beschleunigung X, Y, Z und Winkelgeschwindigkeit X, Y, Z. Der Grove Connector macht es einfach, die Platte mit dem Base Shield zu verbinden. Das Modul wird mit einer Spannung von 3,3 V oder 5 V versorgt.

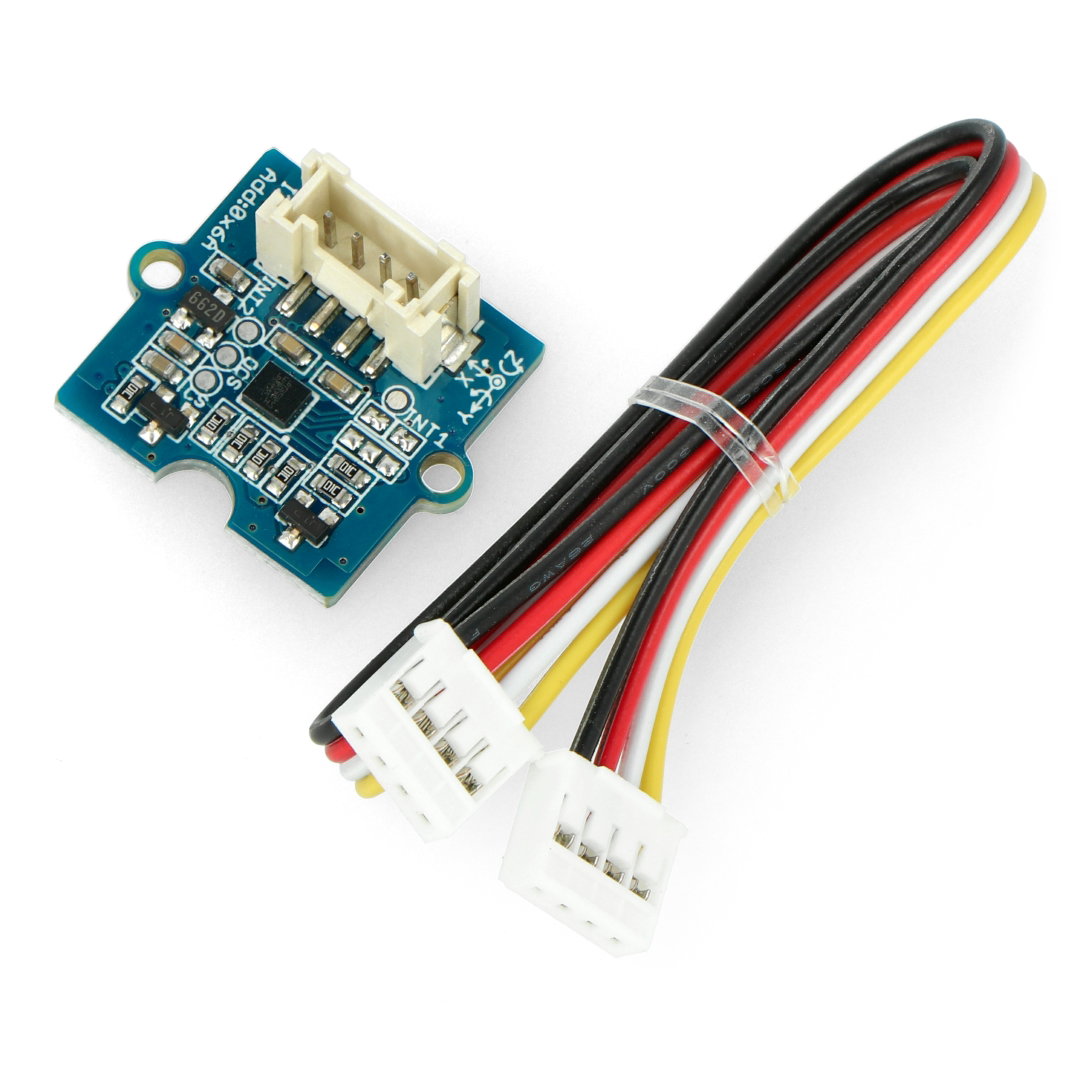

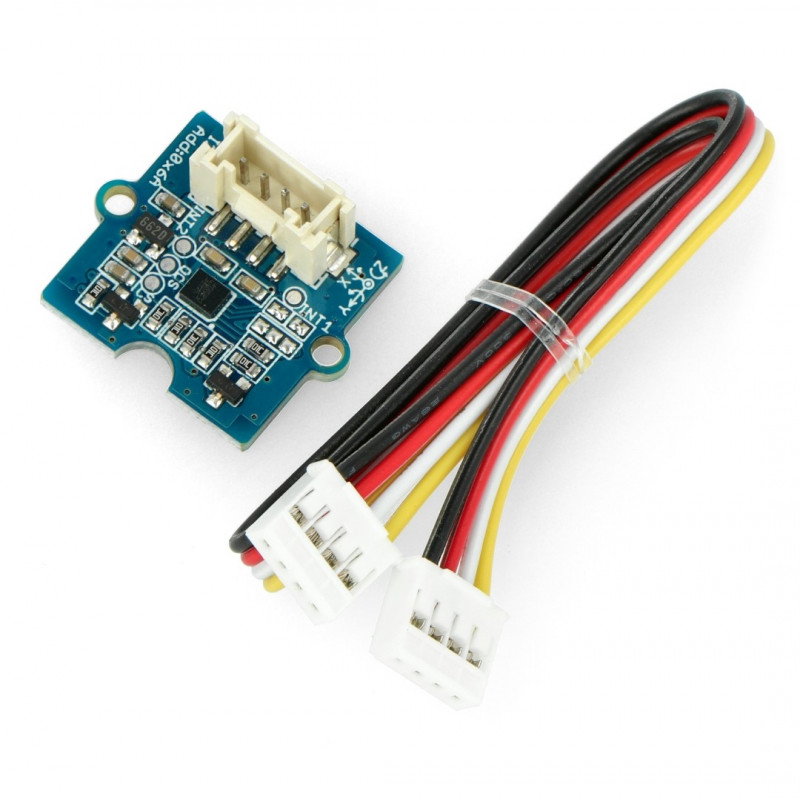

Das Set beinhaltet ein Modul mit einem LSM6DS3-Sensor und einem Grove-Kabel.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel Der Hersteller hat ein Benutzerhandbuch mit Beispielcode für Benutzer von Arduino und Raspberry Pi vorbereitet. |

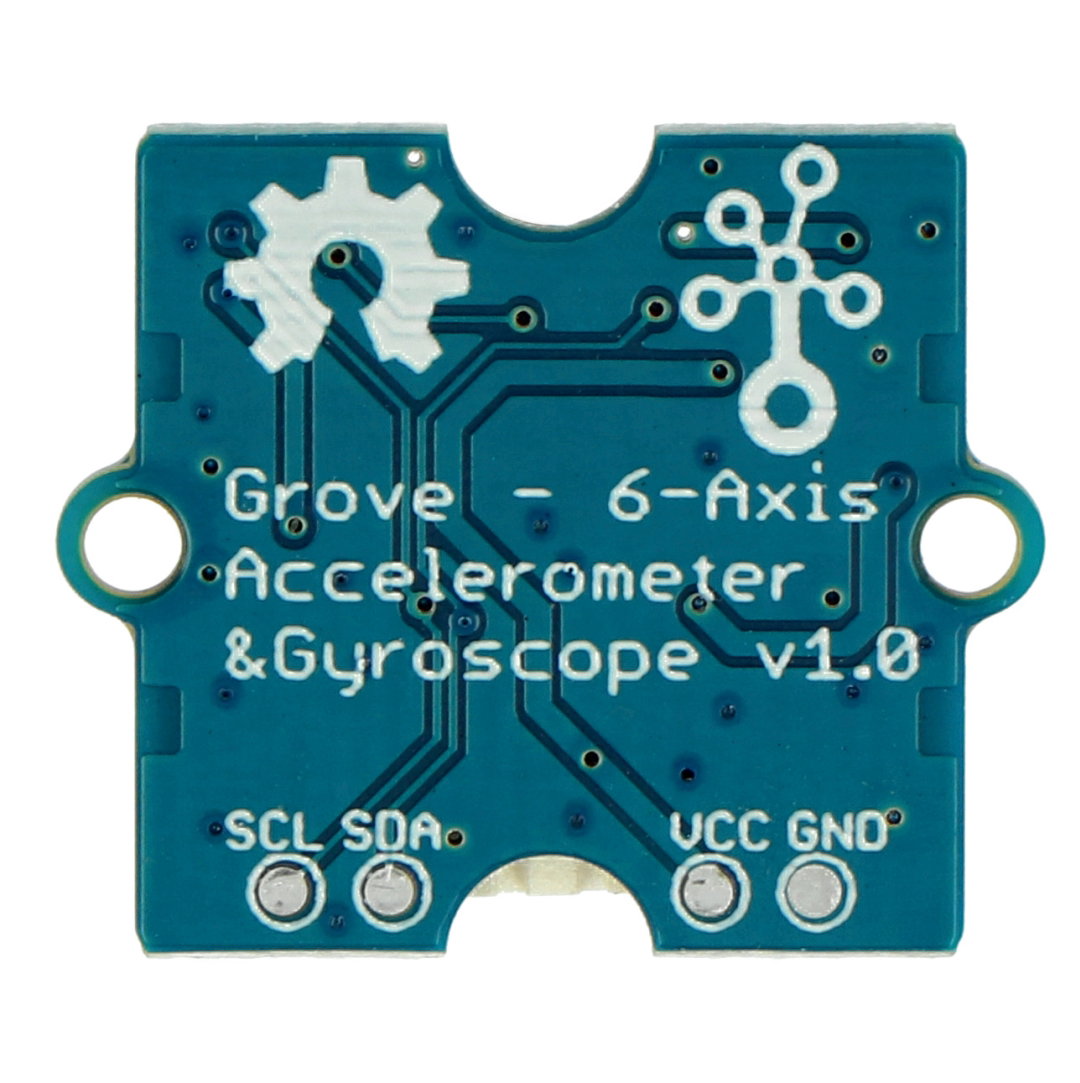

Die Pins des Moduls
Das Gerät kommuniziert über die I2C-Schnittstelle. Der eingebaute Grove Connector erleichtert die Verbindung des Moduls und beispielsweise Arduino mit dem Base Shield .
| Stift | Beschreibung |
|---|---|
| Masse | Die Masse des Systems. |
| VCC | Versorgungsspannung 3,3 V oder 5 V. |
| SDA | Datenleitung der I2C-Schnittstelle. |
| SCL | Datenleitung der I2C-Schnittstelle. |
Spezifikation des 6-Achsen-Beschleunigungsmessers und des Gyroskops
- Versorgungsspannung: 3,3 V oder 5 V
- Chip: LSM6DS3
- Stromverbrauch: 0,9 mA im Normalmodus und 1,25 mA im Hocheffizienzmodus
- Messbereiche (konfigurierbar):
- Beschleunigungsmesser: ± 2, ± 4, ± 6, ± 16 g
- Gyroskop: ± 125, ± 245, ± 500, ± 1000, ± 2000 ° / s
- Abmessungen: 21 x 20 mm
