Raspberry Pi Pico W - RP2040 ARM Cortex M0 + CYW43439 - WLAN

Index: RPI-21574 EAN: 5056561803173
Ein kleines Raspberry Pi Pico-Modul, das mit dem proprietären Raspberry RP2040- Mikrocontroller mit dem drahtlosen Kommunikationssystem CYW43439 ausgestattet ist. RP2040 ist ein Dual-Core- ARM-Cortex-M0+ -Chip mit einer Taktfrequenz von 133 MHz, 264 KB SRAM und 2 MB Flash-Speicher. Dank des CYW43439 ist eine drahtlose Kommunikation nach WiFi IEEE 802.11 b / g / n möglich. Das System verfügt über 26 GPIO-Pins , die mit einer Spannung von 3,3 V arbeiten, und einen eingebauten Temperatursensor. Über den microUSB-Anschluss wird der Raspberry Pi Pico in C/C++ und MicroPython programmiert.
Raspberry Pi Pico W - RP2040 ARM Cortex M0 + CYW43439 - WLAN
7,90 €
6,64 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Raspberry Pi

Produktbeschreibung: Raspberry Pi Pico W - RP2040 ARM Cortex M0 + CYW43439 - WiFi

Ein kleines Raspberry Pi Pico-Modul, das mit dem proprietären Raspberry RP2040- Mikrocontroller mit dem drahtlosen Kommunikationssystem CYW43439 ausgestattet ist. RP2040 ist ein Dual-Core- ARM-Cortex-M0+ -Chip mit einer Taktfrequenz von 133 MHz, 264 KB SRAM und 2 MB Flash-Speicher. Dank des CYW43439 ist eine drahtlose Kommunikation nach WiFi IEEE 802.11 b / g / n möglich. Das System verfügt über 26 GPIO-Pins , die mit einer Spannung von 3,3 V arbeiten, und einen eingebauten Temperatursensor. Über den microUSB-Anschluss wird der Raspberry Pi Pico in C/C++ und MicroPython programmiert.

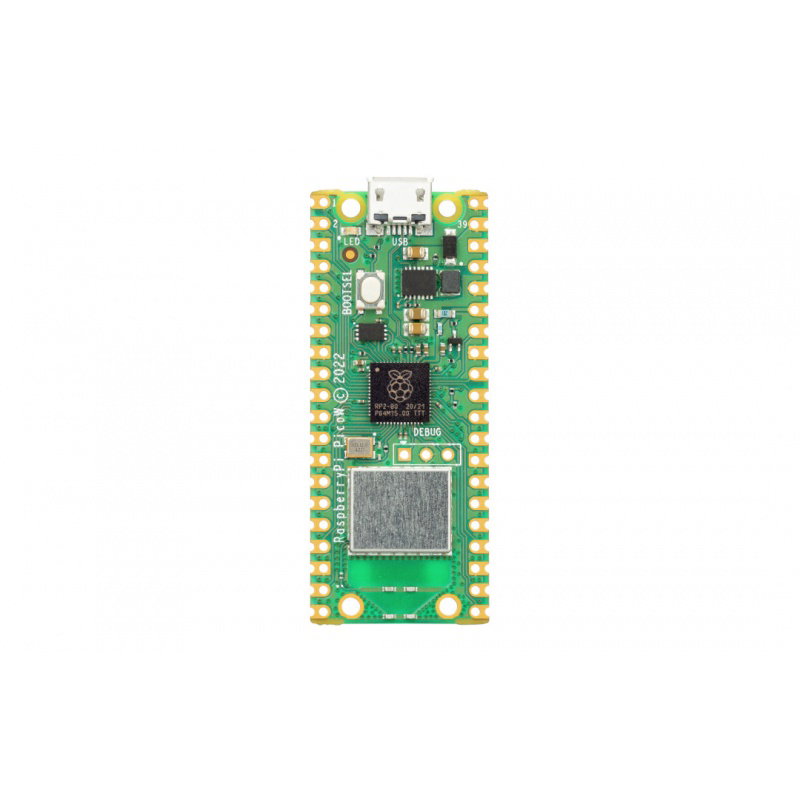

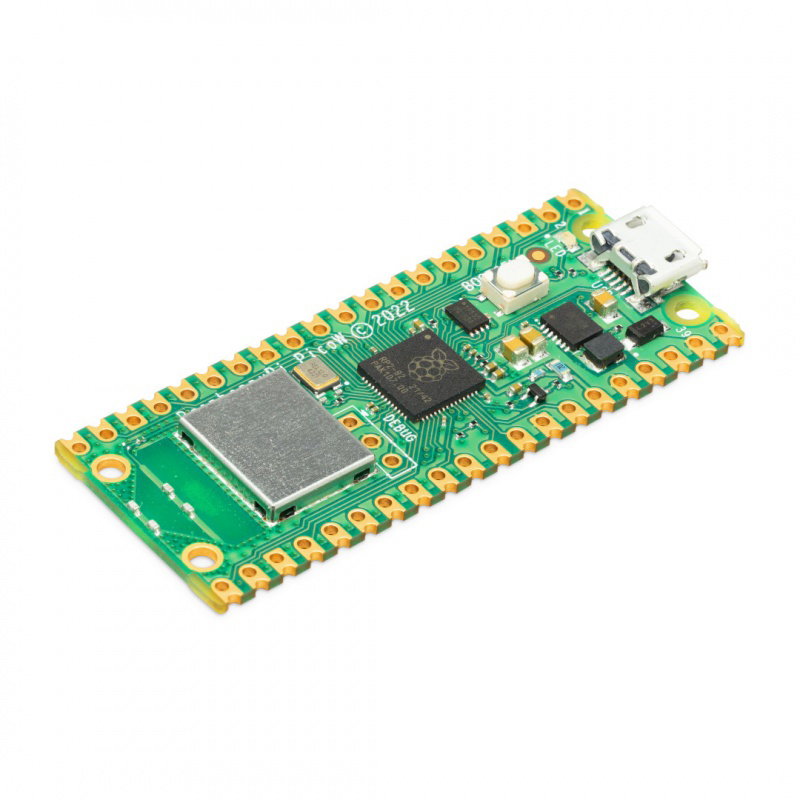

Raspberry Pi Pico W Raspberry Pi Pico W.

Pins des Raspberry Pi Pico W Moduls

Der Raspberry Pi Pico W ist mit 26 GPIO-Pins ausgestattet. Darunter finden Sie Schnittstellen wie: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-Bit, 16x PWM. Das Modul ist zusätzlich mit 8 programmierbaren IO-Pins (PIO) ausgestattet, die für die Unterstützung von nicht standardmäßigen Peripheriegeräten ausgelegt sind.

Raspberry Pi Pico W Netzteil

Das Board verfügt über einen eingebauten microUSB-Anschluss, der sowohl zur Stromversorgung als auch zur Kommunikation des Raspberry Pi Pico W Boards mit einem Computer dient. Für den ordnungsgemäßen Betrieb benötigt das Modul eine 5- V -Stromversorgung. Das Board kann auch über den VSYS- Pin mit einer Spannung von 1,8 V bis 5,5 V versorgt werden, indem beispielsweise eine 3,7-V-Li-Pol- Batterie oder eine 3x AA-Batterie verwendet wird.

Der logische Teil des Raspberry Pi Pico arbeitet mit einer Spannung von 3,3 V.

Die Pinbelegung des Raspberry Pi Pico W Die Pinbelegung des Raspberry Pi Pico W.

Programmierung des Raspberry Pi Pico W

Der Raspberry Pi Pico W ist in C/C++ oder MicroPython programmiert . Um das Programm auf das Board hochzuladen, halten Sie die BOOTSEL-Taste gedrückt und verbinden Sie den Raspberry Pi Pico mit einem microUSB-Kabel mit dem Computer. Der Computer erkennt das Modul als USB-Massenspeichergerät namens RPI-RP2, die Programmdatei sollte per Drag & Drop auf das neu gefundene Volume gezogen werden. Der Hersteller stellt ein SDK-Repository für die Programmiersprachen C/C++ und MicroPython zur Verfügung, das in den nützlichen Links unten zu finden ist.

Erste Schritte mit MicroPython

Erste Schritte mit MicroPython

Der Raspberry Pi Pico W wird programmiert, indem er mit einem USB-Kabel an einen Computer angeschlossen wird, indem die Programmcodedatei per Drag & Drop auf das neu erstellte Volume gezogen wird. Es gibt auch eine UF2-Beispieldatei zum Herunterladen, um Ihnen den Einstieg in MicroPython zu erleichtern.

  • Laden Sie MicroPython UF2 herunter.
  • Halten Sie die BOOTSEL-Taste gedrückt und stecken Sie das Board in den USB-Anschluss Ihres Raspberry Pi oder Computers.
  • Lassen Sie BOOTSEL los, wenn Pico mit Ihrem Computer verbunden ist.
  • Der Raspberry Pi Pico wird als Massenspeichergerät mit Volume RPI-RP2 erkannt.
  • Ziehen Sie die MicroPython UF2-Datei per Drag & Drop auf das RPI-RP2-Volume.
  • Pico wird neu gestartet, MicroPython wird nun verwendet.
  • Über die serielle USB-Schnittstelle können Sie auf REPL und MicroPython zugreifen.

Laden Sie die UF2 herunter .

Hallo Welt in C/C++

Das erste Programm, das jeder Programmierer schreiben wird, ist „Hello World“, in diesem Fall wird der Raspberry Pi Pico W über den seriellen USB-Port des Raspberry Pi 4B programmiert.

  • Laden Sie die UF2-Datei „Hello World“ herunter.
  • Halten Sie die BOOTSEL-Taste gedrückt und verbinden Sie den Raspberry Pi Pico mit dem USB-Port des Raspberry Pi.
  • Das Board wird als Massenspeichergerät mit Volume RPI-RP2 erkannt.
  • Ziehen Sie die UF2-Datei per Drag & Drop auf das RPI-RP2-Volume.
  • Pico wird neu gestartet.
  • Öffnen Sie ein Terminal auf dem Raspberry Pi 4B und führen Sie die Befehle aus:
     sudo apt install minicom
    minicom -b 115200 -o -D / dev / ttyACM0

  • Sie sollten „Hello World“ im Terminalfenster sehen.

Laden Sie die UF2 herunter .

Überprüfen Sie den Code .

Hallo Welt bei C
Zubehör für Raspberry Pi Pico Zubehör für Raspberry Pi Pico.

Weiteres Zubehör für den Raspberry Pi Pico W

Schauen Sie sich das zusätzliche Zubehör an, das wir für das Raspberry Pi Pico W-Modul vorbereitet haben. Zubehör finden Sie im Abschnitt Passendes Zubehör anzeigen unter der Fotogalerie. Durch die Auswahl dieses Zubehörs können Sie den Herstellerbeispielen aus der SDK-Dokumentation für C und Python folgen.

Raspberry Pi Pico W-Spezifikation

Parameter Wert
System Raspberry Pi RP2040
Kern ARM Cortex-M0 + Dual-Core 133 MHz
Drahtloses Kommunikationssystem CYW43439
Kabellose Kommunikation WLAN 2,4 GHz IEEE 802.11 b / g / n
SRAM-Speicher 264 KB
Flash-Speicher 2MB
Führt 40-Pin / 23 GPIO digital + 3 ADC-Pins
Schnittstellen 2x UART, 2x I2C, 2x SPI, bis zu 16 PWM-Kanäle
Versorgungsspannung 5 V (USB)
Arbeitsspannung des logischen Teils 3,3 V
Strom-/Datenanschluss microUSB
Maße 51,3 x 21 x 3,9 mm
Nennspannung 5,0 V
UC - Mikrocontroller RP2040
UC - Kern ARM Cortex-M0 +
UC - Flash-Speicher 2048 KB
UC - Anzahl der Kerne 2. Dual-Core
UC - Digitale Stifte 26
UC - analoger Eingang 3
UC - AC-Konverter 12-Bit
UC - PWM-Kanäle 16
UC - WiFi-Modul Ja
UC - USB-Schnittstelle microUSB
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - Stromanschluss microUSB
UC - SPI-Schnittstelle Ja
PAKETBREITE 9 cm
PAKETHÖHE 2 cm
PAKETTIEFE 6 cm
PAKETGEWICHT 0.005 kg

Konrad

09/27/22

Frage: Meine Frage ist, ob die Bluetooth-Kommunikation auch möglich ist oder ob CYW43439 irgendwie umkonfiguriert werden muss?
Antwort: Leider macht der Hersteller keine Angaben zur Bluetooth-Fähigkeit.
Es ist möglich, dass diese Funktionalität erscheint, aber im Moment ist sie noch nicht verfügbar.
