Velleman VMA430 - u-Blox NEO-7M UART GPS / GLONASS-Modul mit Antenne

Index: VEL-13032 EAN: 5410329729714

GPS / GLONASS NEO-7M- Modul auf der Platine mit installierten Goldpin-Anschlüssen. Das verwendete Gerät unterstützt 56 Kanäle , arbeitet mit einer Spannung von 3,3 V bis 5 V, kommuniziert über die UART-Schnittstelle (TX, RX) und die Bildwiederholfrequenz beträgt bis zu 5 Hz.

Velleman VMA430 - u-Blox NEO-7M UART GPS / GLONASS-Modul mit Antenne
35,50 €
29,83 € zzgl. MwSt.
Wartezeit: 2-4 Wochen
Vorübergehend nicht verfügbar
PayPal Bezahlung
Hersteller: Velleman
Compatibility: Arduino

Produktbeschreibung: Velleman VMA430 - GPS / GLONASS u-Blox NEO-7M UART-Modul mit Antenne

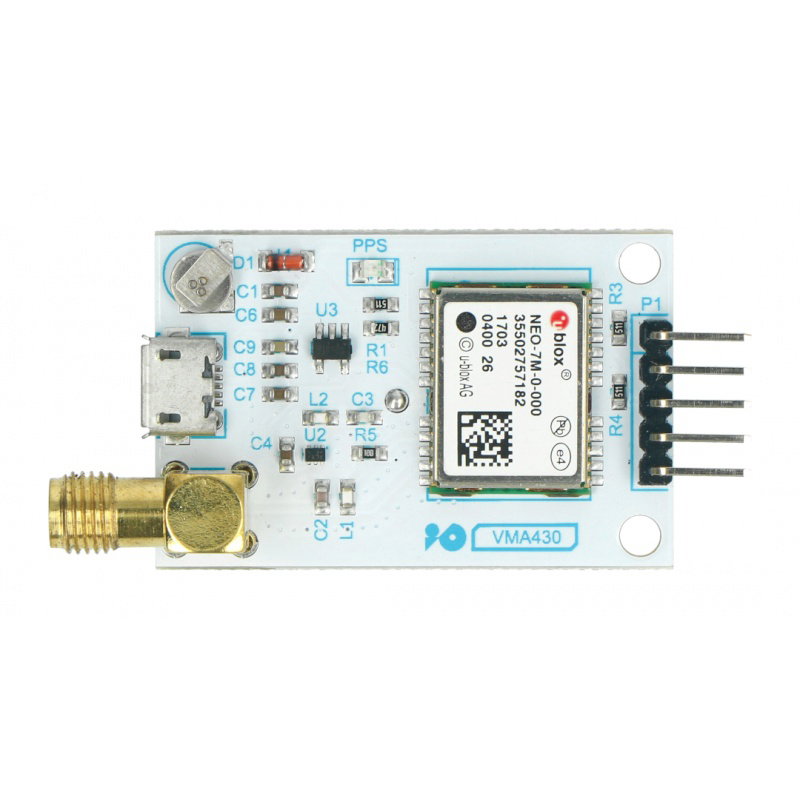

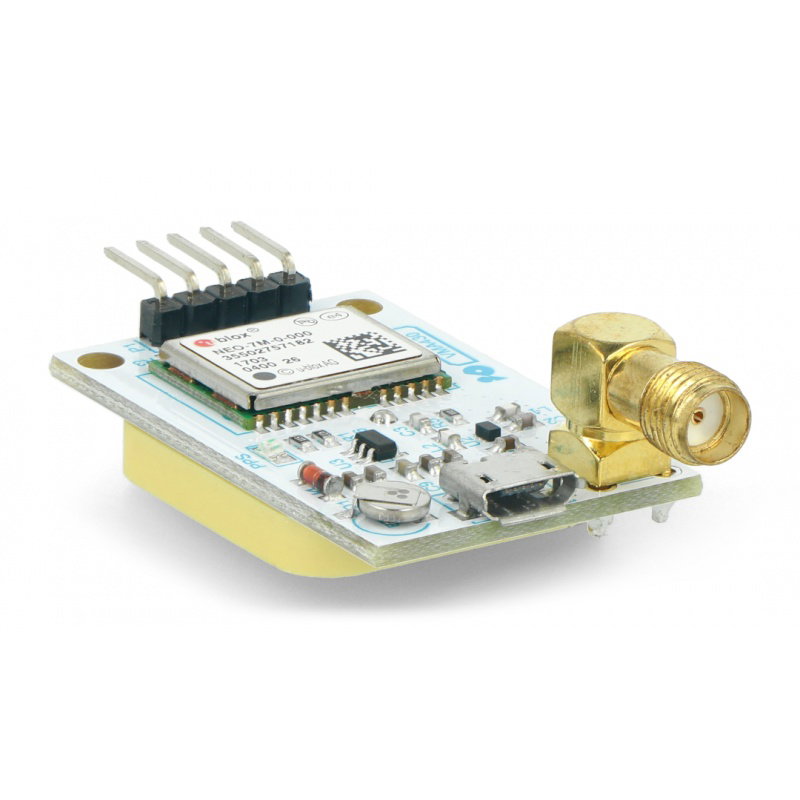

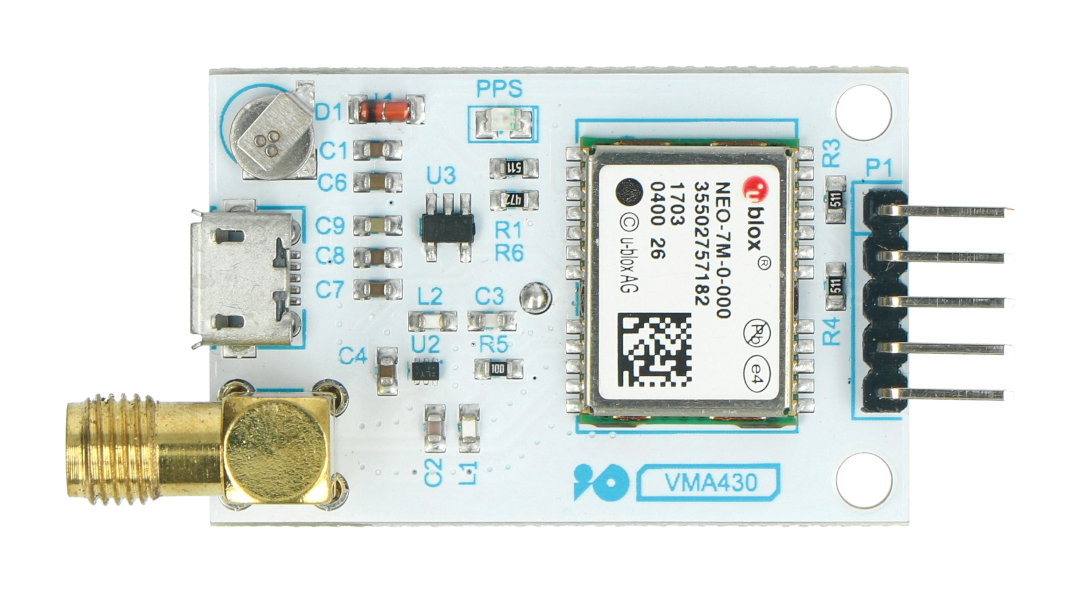

GPS / GLONASS NEO-7M-C-Modul auf der Platine mit installierten Goldpin-Anschlüssen. Das verwendete Gerät unterstützt 50 Kanäle , arbeitet mit einer Spannung von 3,3 V bis 5 V, kommuniziert über die UART-Schnittstelle (TX, RX) und die Bildwiederholfrequenz beträgt bis zu 5 Hz. Das Modul ist mit einfachen Goldstiften ausgestattet.

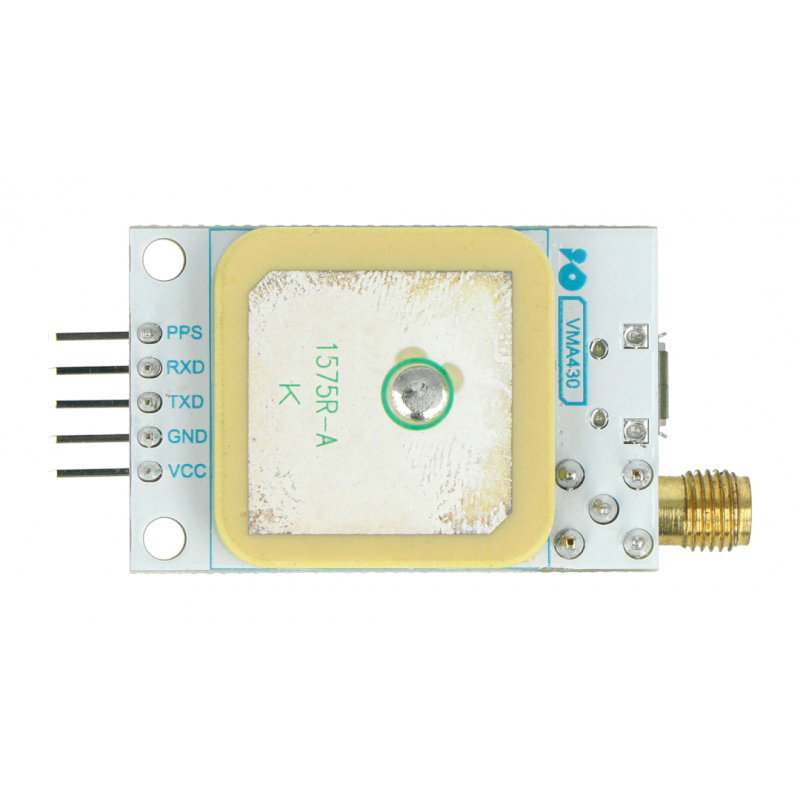

Das System verfügt über gelötete Goldpin-Anschlüsse und eine Keramikantenne.

Hauptmerkmale des Velleman VMA430

  • GLONASS-System - Russisches Satellitennavigationssystem, das den gesamten Globus abdeckt.
  • Einfache Kommunikation - das Gerät kommuniziert über eine einfache UART-Schnittstelle, d. h. Pins RX und TX mit einer Standardgeschwindigkeit von 9600 bps. Dank eines breiten Spannungsbereichs kann es sowohl mit 3,3-V-Geräten, z.B. STM32 und Raspberry Pi, als auch mit 5-V-Geräten, z.B. Arduino, arbeiten
  • Eingebaute Keramikantenne - Empfindlichkeit -162 dB. Zusätzlich ist das Modul mit SMA-Anschlüssen zum Anschluss einer externen Antenne ausgestattet.
  • Pufferbatterie - Auf der Rückseite befindet sich eine Batterie, mit der Sie bei einem Stromausfall Daten im Gerät sichern können.

Der Hersteller liefert eine Bedienungsanleitung mit einer Beschreibung der Modulbedienung.

Anschluss und Beispielprogramm

Das System hat 5 Goldpin-Stifte - 2,54 mm Raster . Eine Beschreibung ihrer Funktionen finden Sie in der folgenden Tabelle.

Stift Beschreibung
VCC Versorgungsspannung 3,3 V oder 5 V.
Masse Die Masse des Systems.
TXD Der Sender der seriellen Schnittstelle, der mit dem Empfänger des Mikrocontrollers (RX) verbunden werden soll.
RXD Der Empfänger der seriellen Schnittstelle, der mit dem Sender des Mikrocontrollers (TX) verbunden werden muss.
PPS Optionaler Impuls-pro-Sekunde-Signalausgang des GPS-Moduls.

Technische Spezifikation des u-Blox NEO-7M UART GPS / GLONASS-Moduls mit Antenne

  • Versorgungsspannung: von 3,3 V bis 5 V oder über microUSB
  • Stromaufnahme: 50 mA
  • UBlock NEO-7M Modul ( Dokumentation )
  • Unterstützung für das GLONASS-System
  • Kommunikation: UART
  • Positionsgenauigkeit: 2,5 m
  • Empfindlichkeit: -161 dBm
  • Aktualisierung: 5 Hz (Standard 1 Hz)
  • Warm- / Kaltstart: 1 Sekunde / 30 Sekunden
  • Es hat eine eingebaute Antenne und einen Anschluss, um die externe SMA-Version zu führen

PAKETBREITE 8 cm
PAKETHÖHE 4 cm
PAKETTIEFE 15.5 cm
PAKETGEWICHT 0.023 kg
