PIR HC-SR501 Bewegungsmelder - grün - justPi

Index: MOD-01655 EAN: 5903351241359

Der PIR-Sensor ermöglicht es Ihnen, Bewegungen zu erkennen . Es dient zur Erkennung von Objekten in Räumen in Alarm- und Beleuchtungsanlagen. Der Sensor wird mit einer Spannung von 4,5 bis 20 V versorgt. Die Erkennung des Objekts wird digital signalisiert - High-Zustand.

PIR HC-SR501 Bewegungsmelder - grün - justPi
2,50 €
2,10 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: justPi

Produktbeschreibung: PIR HC-SR501 Bewegungssensor - grün - justPi

Der PIR-Sensor erlaubt Bewegung zu entdecken. Ausgenutzt zur Entdeckung einer Anwesenheit eines Menschen in Räumen in Alarm- und Beleuchtungssystemen. Der Sensor ist mit einer Spannung aus dem Bereich 4,5 V bis 20 V versorgt. Er besitzt Reichweite bis 7 m. Eine Entdeckung eines Objekts wird mit hohem Stand signalisiert. Der HC-SR501-Sensor-Arduino - Eine kompatible Verbindung des Sensors mit einem Minicomputer ist möglich.

Digitaler Ausgang ermöglicht eine Verbindung des Sensors mit beliebiger Platte, die mit einem Microcontroller ausgestattet ist. Z.B. Arduino, STM32Discovery oder mit dem Raspberry Pi-Minicomputer. Ausgängen sind Goldpin-Schnittstellen (Raster 2,45mm), die einen Anschluss des Sensors mithilfe von Leitungen ermöglichen. Der an Arduino angeschlossene Bewegungsregler bewährt sich in vielen elektronischen Projekten.

Das Produkt ist mit Arduino kompatibel

  • In unserem Service ist ein kurzer Leitfaden zugänglich, auf welche Art und Weise man den Sensor mit Arduino und Raspberry Pi verbinden soll.
  • Beispielhafter Code der Bedienung des Sensors für Nutzer von Arduino kann man unter der Adresse www.arduino.info.pl finden.

Czujnik ruchu PIR HC-SR501 - wyprowadzenia

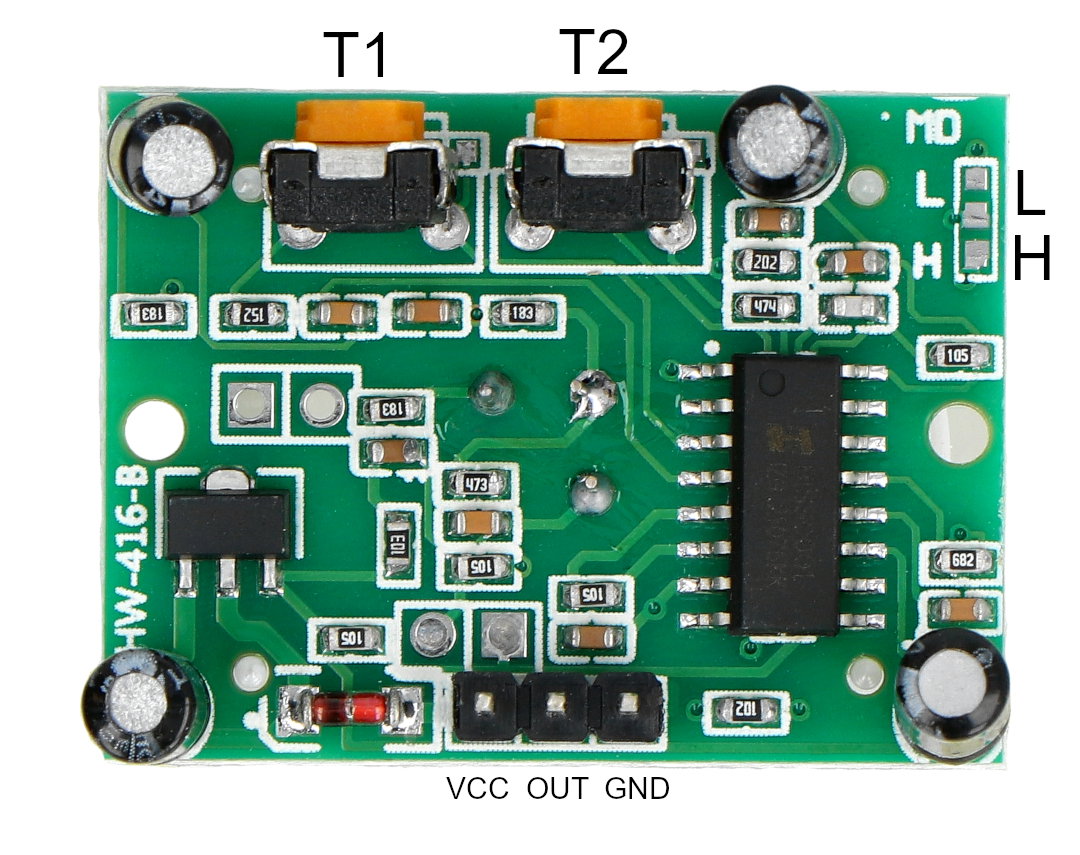

Einteilung von Elementen auf der Platte.

Anschluss und Konfiguration des PIR-Sensors

Die Versorgung (4,5V bis 20V) soll man an externe mit richtigem VIN- und GND- Symbol bestimmten Ausgängen anschließen. (Die Zeichnung unten). Eine Entdeckung eines Objekts im Blickfeld des Sensors wird mit hohem Stand signalisiert, der am OUT-Ausgang erscheint.

Dank Potentiometern kann ein Nutzer regulieren:

  • T1 - Laufzeit des hohen Standes nach Entdeckung eines Objekts,
  • T2 - die Genauigkeit des Sensors (Distanz, in der er die Bewegung eines Objekts entdeckt)

Mithilfe von einem Jumper, den man selbstständig mit löten soll, wird ein Betriebsmodus von 2 Zugänglichen ausgewählt:

  • retriggering (Jumper in H-Position) - ein Ausgang erreicht hohen Stand nach Entdeckung eines Objekts und er ist ganze Zeit über der Entdeckung einer dauernden Bewegung. Der Sensor findet sich scharfsinnig in diesem Modus (ohne Jumper)
  • Non-retriggering (Jumper in L-Position) - ein Ausgang erreicht hohen Stand nach Entdeckung eines Objekts, daraufhin übergeht er in niedrigen Stand unabhängig davon, ob die Bewegung weiter auftritt.

Spezifikation des Bewegungssensors PIR HC-SR501

  • DC-Versorgungsspannung: 4,5 V bis 20 V
  • Standby-Stromverbrauch: 50 uA
  • Ausgangsspannung: 3,3 V
  • Messbereich: max. 7 m
  • Gesichtspunkt: bis zu 100°
  • Digitaler Ausgang:
    • Hoher Status - Objekt erkannt
    • Low-Status - kein Objekt
  • Abmessungen der Basis des Moduls: 32,5 x 24,5 mm
  • Durchmesser des Schüssels: 23 mm
  • Höhe des Schüssels: 18 mm
  • Gesamthöhe: 30 mm (zusammen mit in unterem Teil der Platte montierten Elementen)
  • PIR-Sensor - Arduino oder Raspberry Pi - kompatible Verbindung

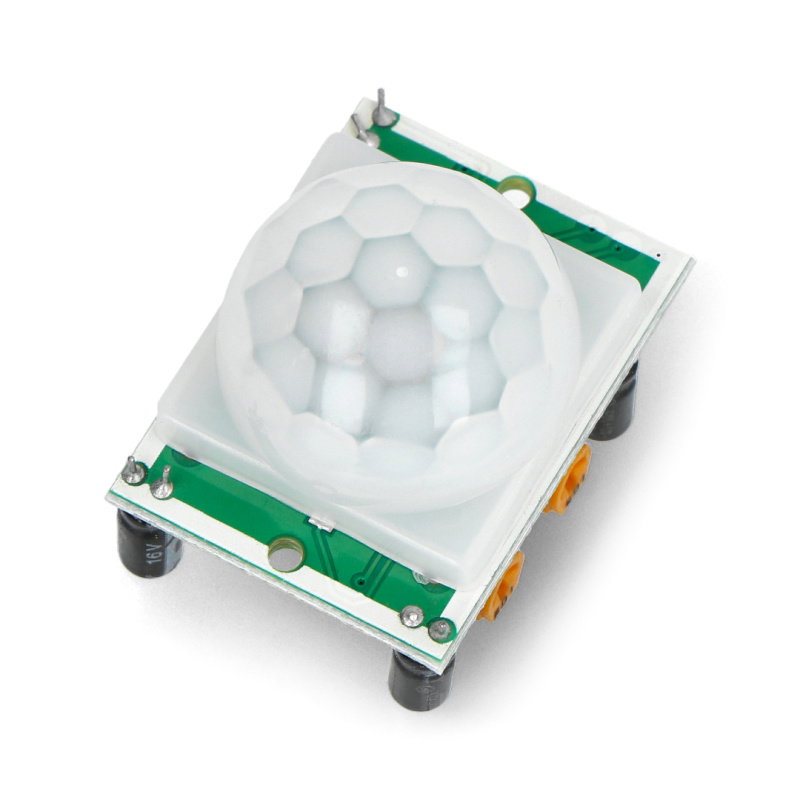

HC-SR501 PIR-Bewegungsmelder.

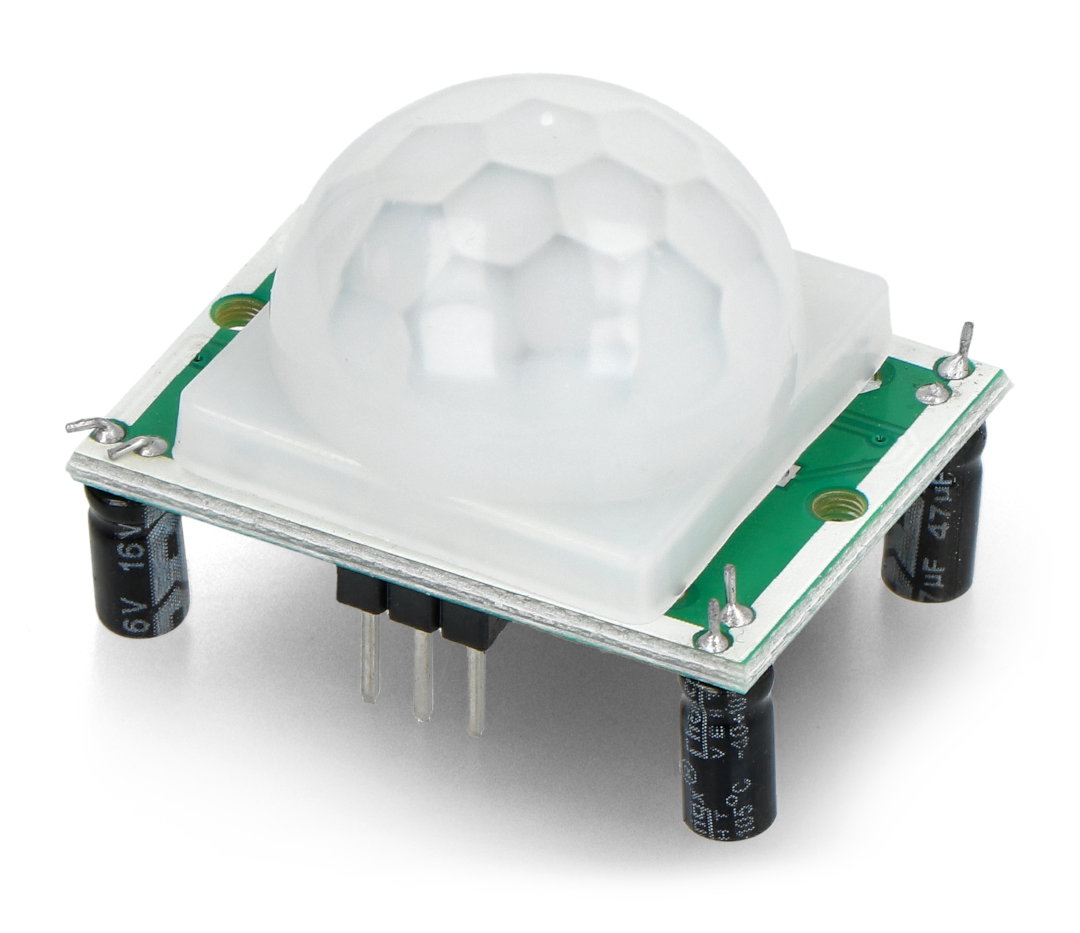

HC-SR501 PIR-Bewegungsmelder.

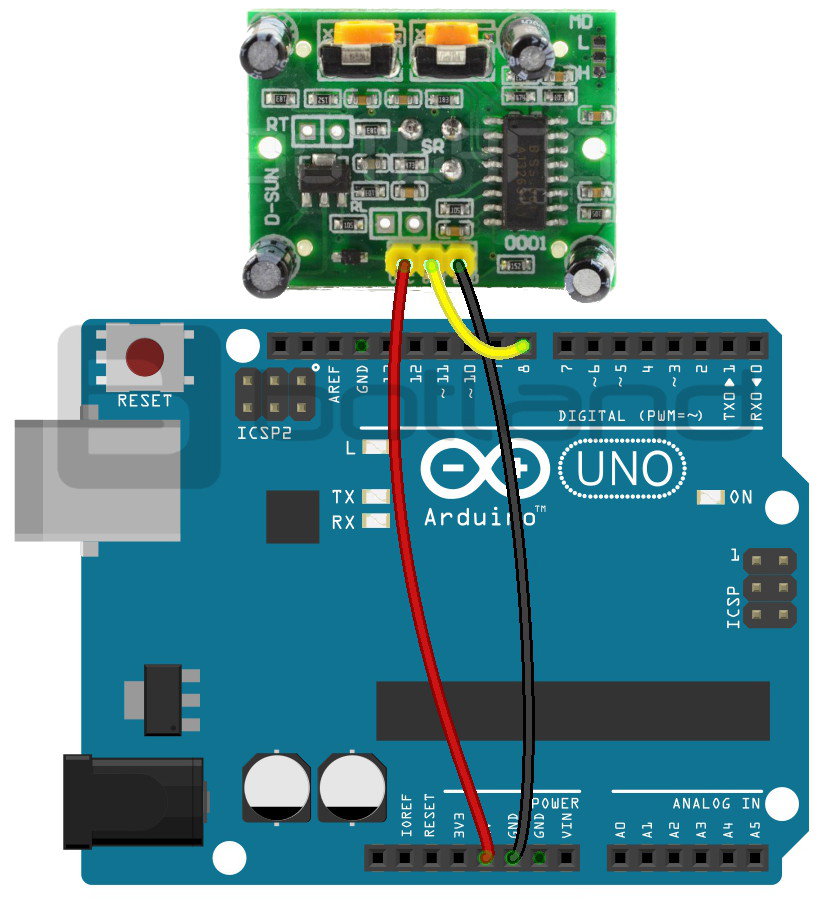

Anschlussplan des Sensors mit dem Arduino-Board. Anschlussplan des Sensors mit dem Arduino-Board.

PIR HC-SR501 Bewegungsmelder - grün

Bedienerfreundlicher Sensor der Infrarotstrahlung, der menschliche Bewegung entdeckt. Das Modul des PIR- Bewegungsreglers HC-SR501 kann unter anderem in Alarmsystemen und in Applikationen zu häuslicher Automatik z.B. im System automatischer Ein-/Ausschaltung einer Beleuchtung in Räumen und draußen ausgenutzt werden. Der Sensor ist kompatibel mit Arduino-Platten. Er zeichnet sich durch niedrige Stromannahme, breites Blickfeld und hohe Beständigkeit gegen ungünstige Umweltbedingungen, sogar im Gebiet von Objekten mit hohem Verstaubungsgrad.

PIR-Sensor HC-SR501 – Erkennung von Infrarots in Praxis

Indem man den PIR-Sensor HC-SR501 ausnutzt, können wir einfaches Systems automatischer Steuerung mit verschiedenen externen Geräten aufbauen.  Das Wirkungsprinzip des PIR-Sensors HC-SR501 liegt an der Generierung und Sendung von Infrarotstrahlen, die sich an Sachen, Menschen und Tiere brechen, die höhere Temperatur als Temperatur der Umwelt ausweisen, in der sie sich aufhalten. An den Ausgang des Sensors können wir z.B. ein Relais anschließen, das die Ein-/Ausschaltung von Beleuchtungsleitungen und Ventilation lenkt.

Stromspannung aus 4,5 V.
Stromspannung Nieder 20,0 V
Modul - Typ PIR
Modul - Montage Für das Gehäuse
PAKETBREITE 7.5 cm
PAKETHÖHE 8.8 cm
PAKETTIEFE 2 cm
PAKETGEWICHT 0.008 kg
