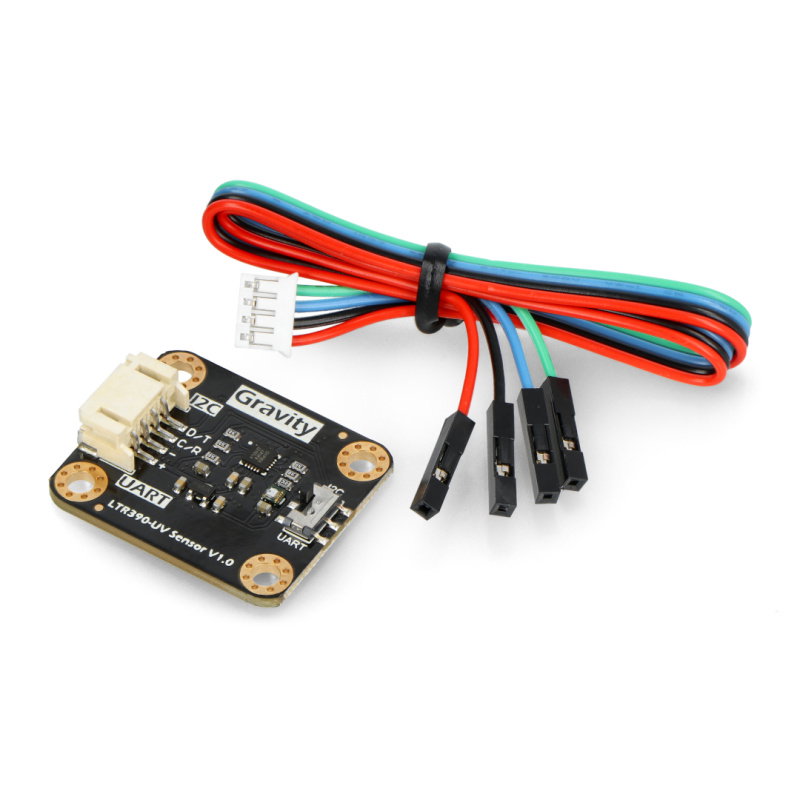

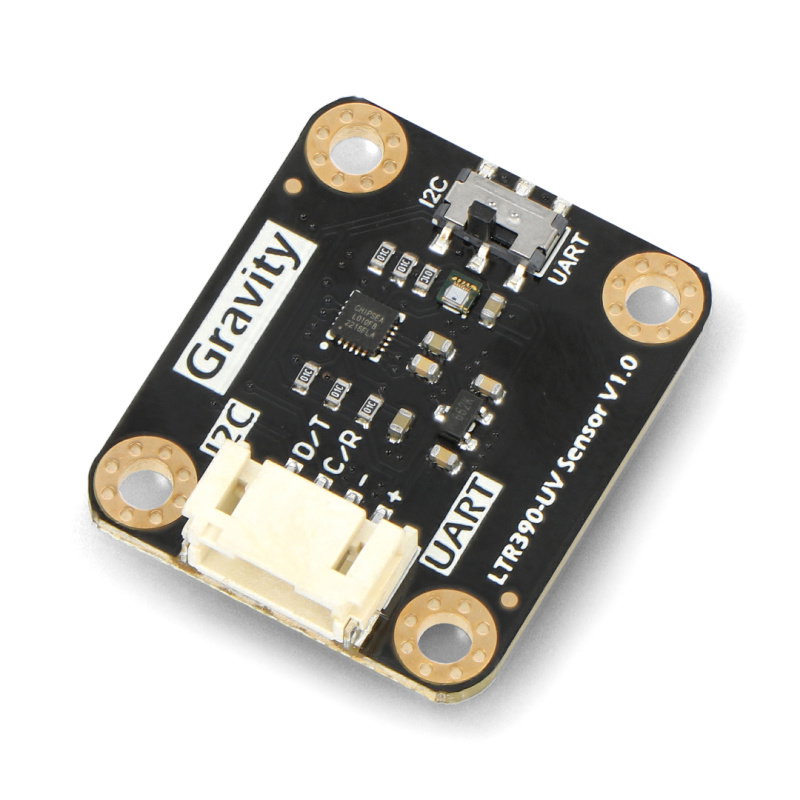

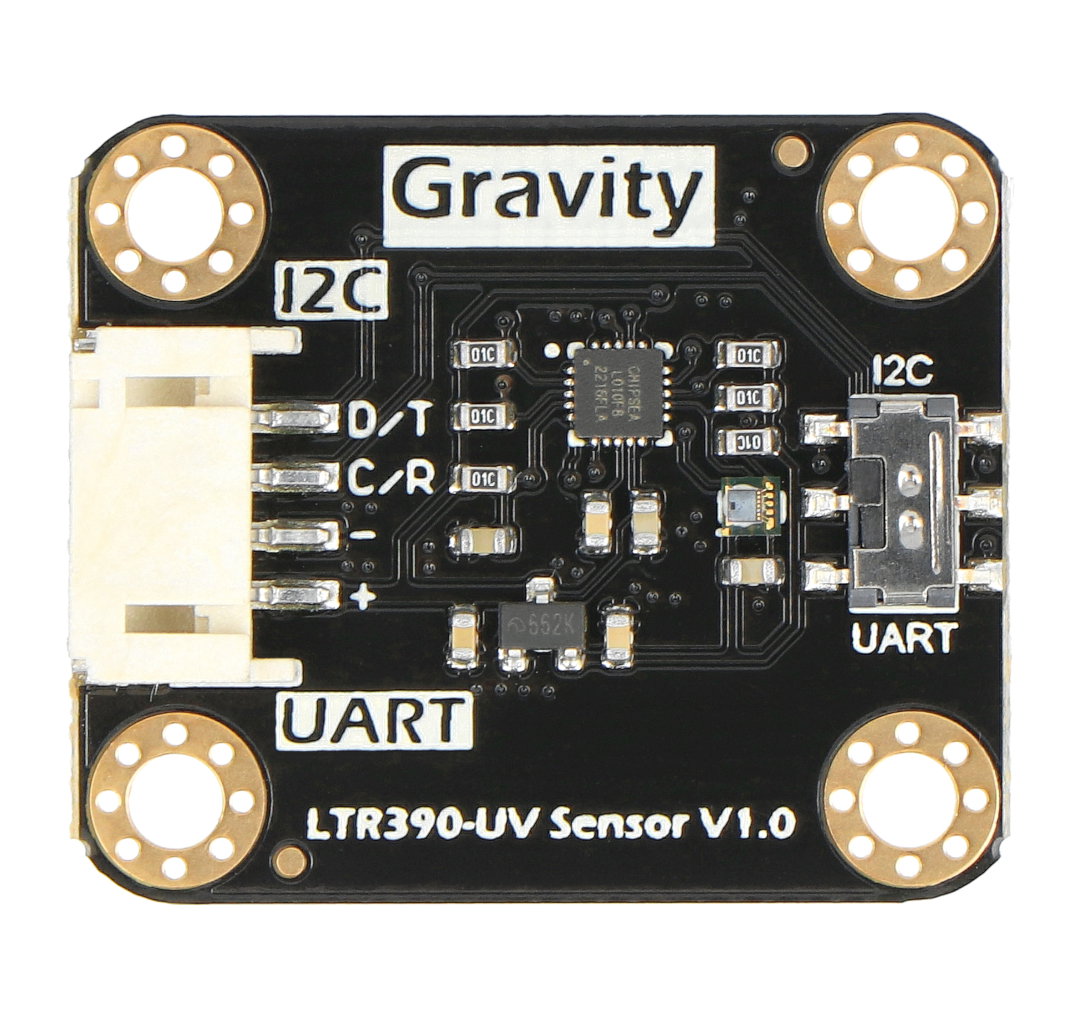

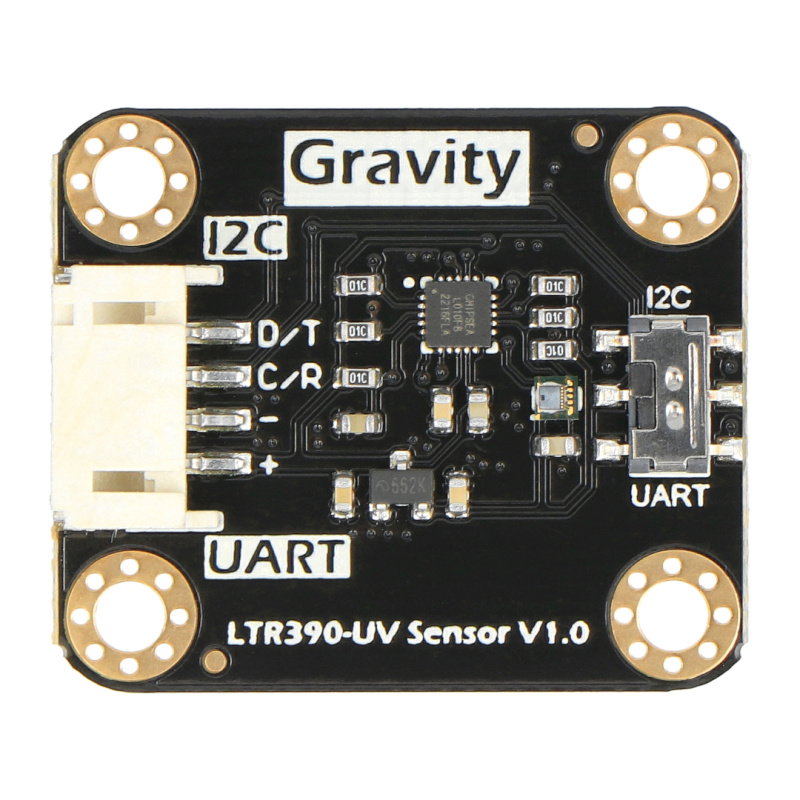

Schwerkraft - UV-Sensor für ultraviolettes Licht - LTR390-UV-01 - I2C/UART - DFRobot SEN0540

Index: DFR-22672 EAN: 6959420923175
Ein Sensor für ultraviolettes UV-Licht, hergestellt von DFRobot . Er verfügt über den Chip LTR390-UV-01 , der die Messung von Strahlung im Wellenlängenbereich von 280 nm bis 430 nm ermöglicht. Er zeichnet sich durch eine hohe Empfindlichkeit, eine schnelle Reaktionszeit und eine starke Anti-Interferenz-Fähigkeit aus. Das Modul ist mit einem Gravity-Anschluss ausgestattet, der eine einfache und schnelle Integration mit anderen Geräten ermöglicht. Ein ADC ist ebenfalls auf der Karte enthalten, der die Kommunikation über zwei Schnittstellen ermöglicht: UART und I2C. Die Stromversorgung erfolgt über einen Spannungsbereich von 3,3 V bis 5 V.
Schwerkraft - UV-Sensor für ultraviolettes Licht - LTR390-UV-01 - I2C/UART - DFRobot SEN0540
9,90 €
8,32 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: DFRobot
Compatibility: Arduino

Produktbeschreibung: Schwerkraft - UV-Ultraviolettlicht-Sensor - LTR390-UV-01 - I2C / UART - DFRobot SEN0540.

Ein UV-Ultraviolett-Licht-Sensor von DFRobot . Er verfügt über den LTR390-UV-01 Chip, der die Messung von Strahlung im Wellenlängenbereich von 280 nm bis 430 nm ermöglicht. Er zeichnet sich durch hohe Empfindlichkeit, schnelle Reaktionszeit und starke Antistörungsfähigkeit aus. Das Modul ist mit einem Gravity-Anschluss ausgestattet, der eine einfache und schnelle Integration mit anderen Geräten ermöglicht. Ein ADC ist ebenfalls auf der Karte enthalten, der die Kommunikation über zwei Schnittstellen ermöglicht: UART und I2C. Die Stromversorgung erfolgt über einen Spannungsbereich von 3,3 V bis 5 V.

Arduino-kompatibles Produkt

Eine ausführliche Bedienungsanleitung ist auf der Website des Herstellers verfügbar - sehen Sie sie sich an!

Schwerkraft - UV-Sensor für ultraviolettes Licht - LTR390-UV-01 - I2C / UART - DFRobot SEN0540.

Ultravioletter UV-Lichtsensor von DFRobot.

Eigenschaften des Moduls

  • Ausgestattet mit dem LTR390-UV-01 Chip zur Messung von ultraviolettem und sichtbarem Licht
  • Ausgestattet mit einem ADC
  • Verwendet I2C- und UART-Busse zur Kommunikation mit Hauptmodulen und Peripheriegeräten
  • Ermöglicht die Messung von Strahlung von 280 nm bis 430 nm
  • Effektive Messauflösung von 13 Bit bis 20 Bit
  • Einstellbarer Modulverstärkungsbereich sind: 1, 3, 6, 9 i 18
  • Spektralempfindlichkeit des Sensors ähnlich dem menschlichen Auge

Vorgeschlagene Anwendungen

  • Erkennung der UV-Intensität
  • Erkennung der Lichtintensität
  • Wetterexperimente für Unterrichtszwecke
  • Experimente zur Lichterkennung
  • Geräte zur Überwachung von UV-Indikatoren
  • Externe UV-Detektionsgeräte

Beschreibung der Pinbelegung und Schaltplan

  • Rote Leitung - VCC - 5-V-Versorgungsanschluss
  • Schwarze Leitung - GND - Systemerde
  • Blaue Leitung - SDA - Datenleitung der I2C-Schnittstelle
  • Grüne Leitung - SCL - Taktleitung der I2C-Schnittstelle

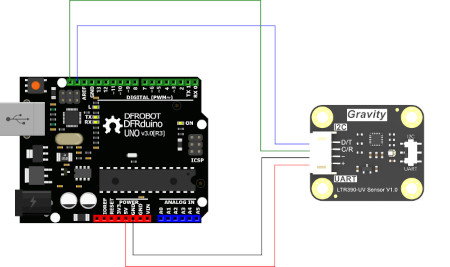

Przykładowy schemat połączeń.

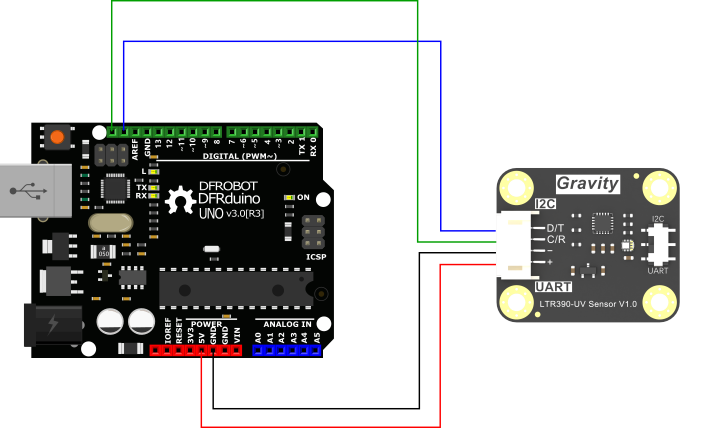

Beispiel für ein Verdrahtungsschema mit dem I2C-Bus.

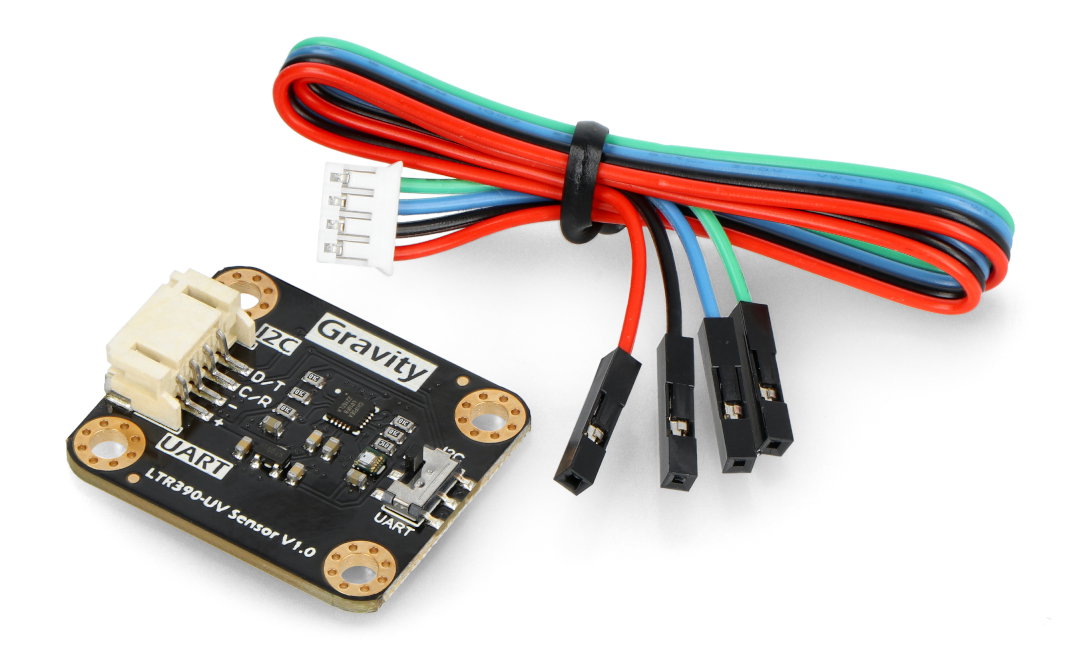

Elementy wchodzące w skład zestawu.

Im Bausatz enthaltene Elemente.

Technische Daten des Sensors

  • Modultyp: Sensor für ultraviolettes UV und sichtbares Licht
  • Schaltung: LTR390-UV-01
  • Messbereich:
    • ALS: 450 nm bis 700 nm
    • UV: 280 nm bis 430 nm
  • Versorgungsspannung: 3,3 V bis 5 V DC
  • Betriebsstrom: ca. 2,73 mA
  • Kommunikationsschnittstelle: I2C und UART
  • Ausgangstyp: digitaler Ausgang
  • Abmessungen: 32 x 27 mm

Inhalt des Kits

  • UV-Licht-Sensor
  • Schwerkraft-Anschlusskabel
Modul - Typ Die Lichter
PAKETBREITE 6 cm
PAKETHÖHE 5.5 cm
PAKETTIEFE 2.5 cm
PAKETGEWICHT 0.013 kg
