Produktbeschreibung: Xiao nRF52840 + Wio-SX1262 Bausatz für Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710
Das Xiao nRF52840 + Wio-SX1262 Kit für Meshtastic von Seeedstudio ist eine Kombination aus dem Nordic nRF52840 Mikrocontroller mit FPU und dem LoRa SX1262 Modul. Es unterstützt Bluetooth 5.0, Thread, ZigBee und LoRa (Frequenzen von 862 MHz bis 930 MHz). Das kompakte Design (21 x 17,8 mm) beinhaltet eine integrierte Antenne und zeichnet sich durch einen sehr niedrigen Stromverbrauch aus - < 5 µA im Standby. Das Kit ist kompatibel mit der Arduino IDE, CircuitPython und MicroPython und ideal für den Einsatz in verteilten Netzwerken.

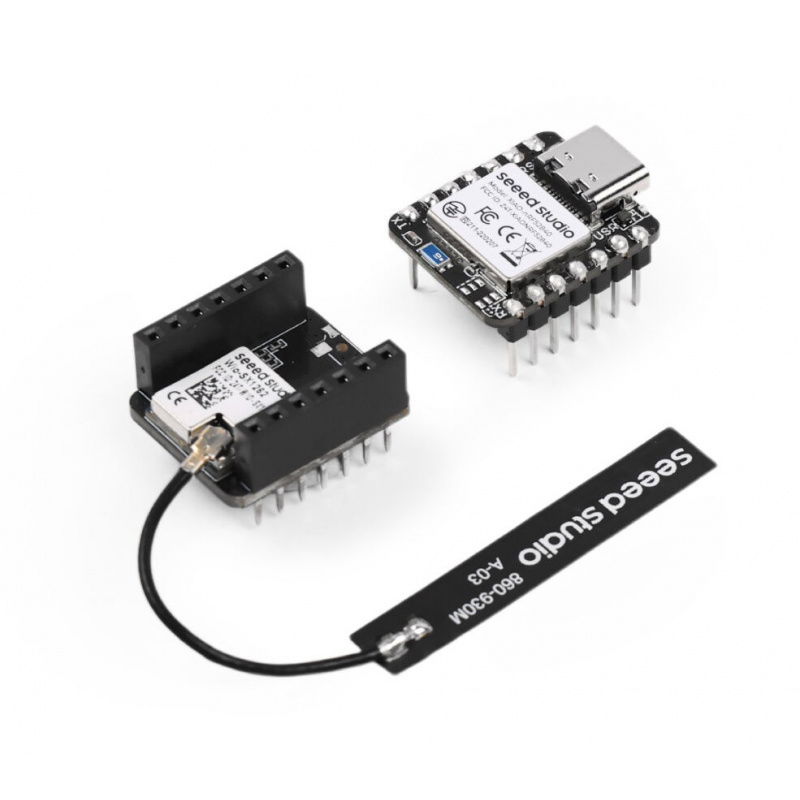

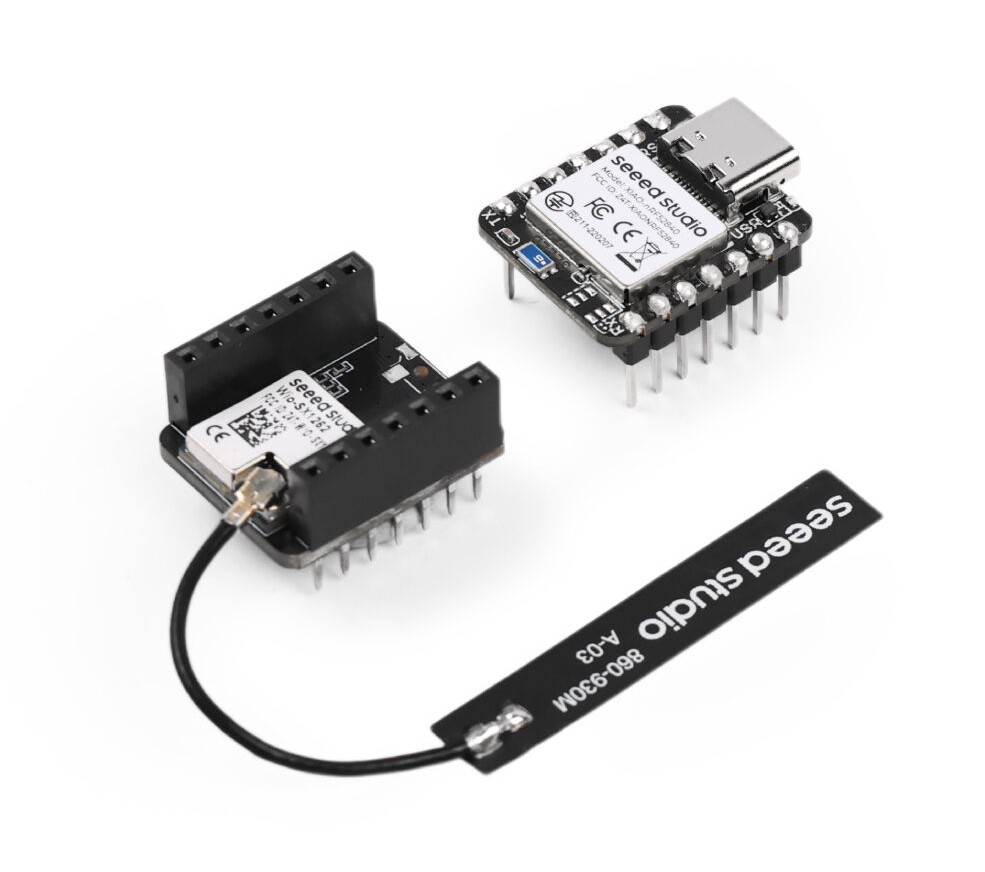

Xiao nRF52840 + Wio-SX1262 Kit für Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710.
Das Modul ist mit der Meshtastic-Software vorinstalliert, so dass Sie sofort mit der Arbeit in Mesh-Netzwerken beginnen können.
Hauptmerkmale Xiao nRF52840 + Wio-SX1262
- Nordic nRF52840 fortschrittlicher Mikrocontroller: ausgestattet mit ARM Cortex M4 Kern mit FPU, getaktet mit bis zu 64 MHz - bietet hohe Leistung und präzise Gleitkommaberechnungen
- Unterstützung für mehrere Kommunikationsprotokolle: volle Kompatibilität mit Bluetooth 5.0, Thread, ZigBee und NFC - ideale Basis für Kommunikationsanwendungen
- LoRa SX1262-Modul mit großer Reichweite: ermöglicht die Datenübertragung bei Frequenzen von 862 MHz bis 930 MHz, mit einer typischen Reichweite von 2 km bis 10 km (je nach Bedingungen)
- Meshtastic-ready: Das Kit wirdmit vorinstallierter Meshtastic-Firmware geliefert, so dass Sie ohne zusätzliche Programmierung mit der Konfiguration beginnen können
- Integrierte Antenne und kompakte Größe: das 21 x 17,8 mm große Gehäuse enthält eine integrierte Antenne, wodurch der Bedarf an zusätzlichen Komponenten minimiert wird
- Geringer Stromverbrauch: Der Standby-Modus verbraucht weniger als 5 µA, wodurch das Kit ideal für batteriebetriebene Projekte ist
- Umfangreiche Schnittstellen: hohe Flexibilität für den Anschluss an andere Module
- Einfaches Firmware-Update: Unterstützung für DFU-Modus und Programmierung über Web Flasher - Installation einer UF2-Datei per Drag & Drop möglich
- Benutzertaste: konfigurierbar - ohne angeschlossenes GPS, ermöglicht das Senden von Knoteninformationen; mit GPS, startet das Ortungsmodul neu
Ports und Schnittstellen - umfangreiche Kommunikationsmöglichkeiten
Der Xiao nRF52840 bietet: 1x UART, 1x I2C, 1x SPI (zum SX1262), 1x NFC, 1x SWD, 11x GPIO (PWM) und 6x ADC. Der Wio-SX1262 ist mit SPI (zu Xiao) und einer Benutzertaste ausgestattet. Wenn kein GPS angeschlossen ist, sendet die Taste Knoteninformationen. Wenn GPS angeschlossen ist, startet die Taste das GPS-Modul neu.
Unterstützung für Meshtastic
Das Kit wird mit vorinstallierter Meshtastic-Firmware und Unterstützung für DFU (Drag & Drop) über Web Flasher geliefert. Sobald das Kit mit dem Computer verbunden ist, klicken Sie einfach auf 'Enter DFU Mode' und laden Sie die UF2-Datei hoch. Das Kit funktioniert als Knoten oder Router eines LoRa-Mesh-Netzwerks und bietet eine Reichweite von bis zu 2 km in Städten und mehr als 10 km in offenen Gebieten. Die Integration mit einem GPS-Modul, wie dem L76K, zur Erstellung von GPS-Trackern ist möglich.

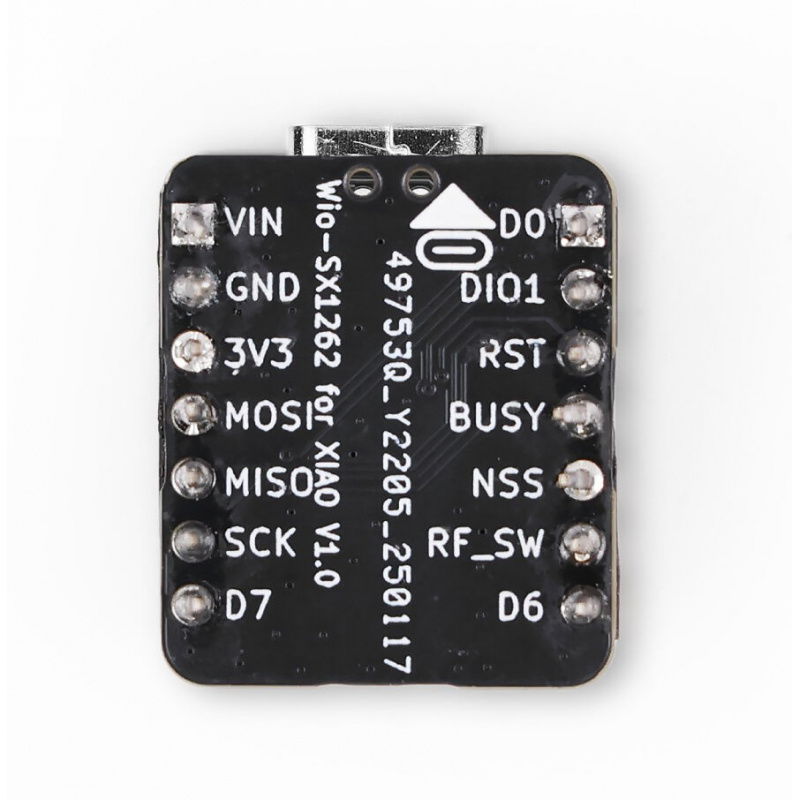

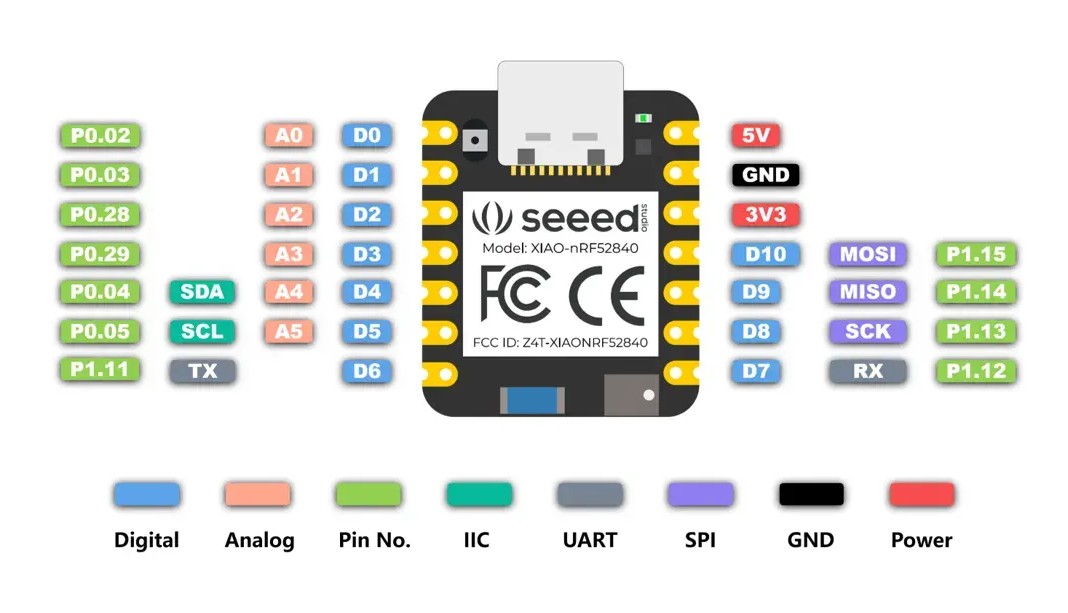

Xiao nRF52840 Anschlussplan.

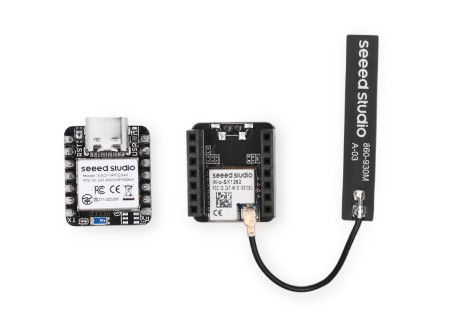

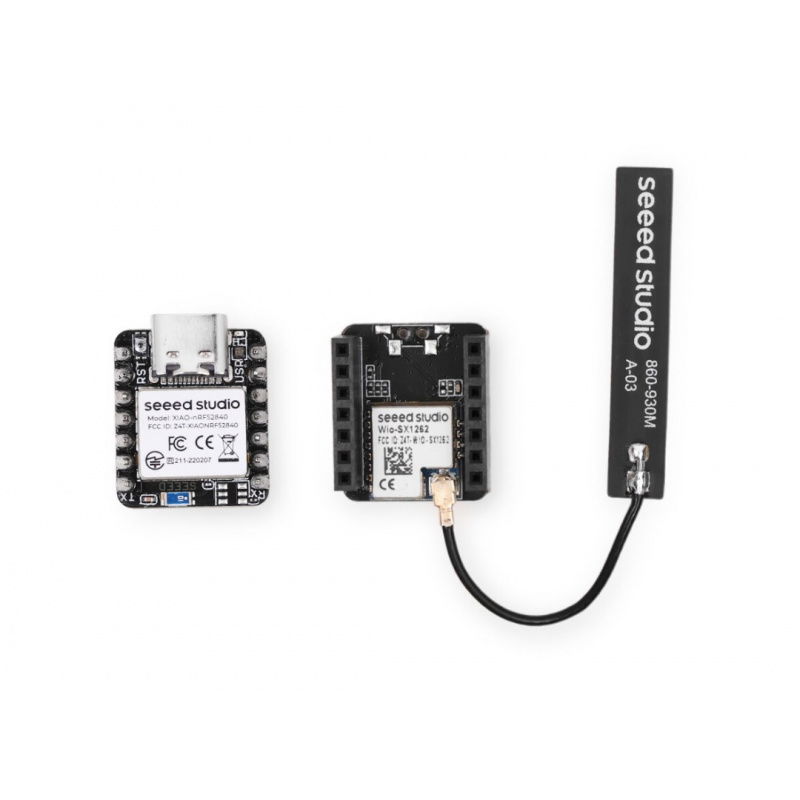

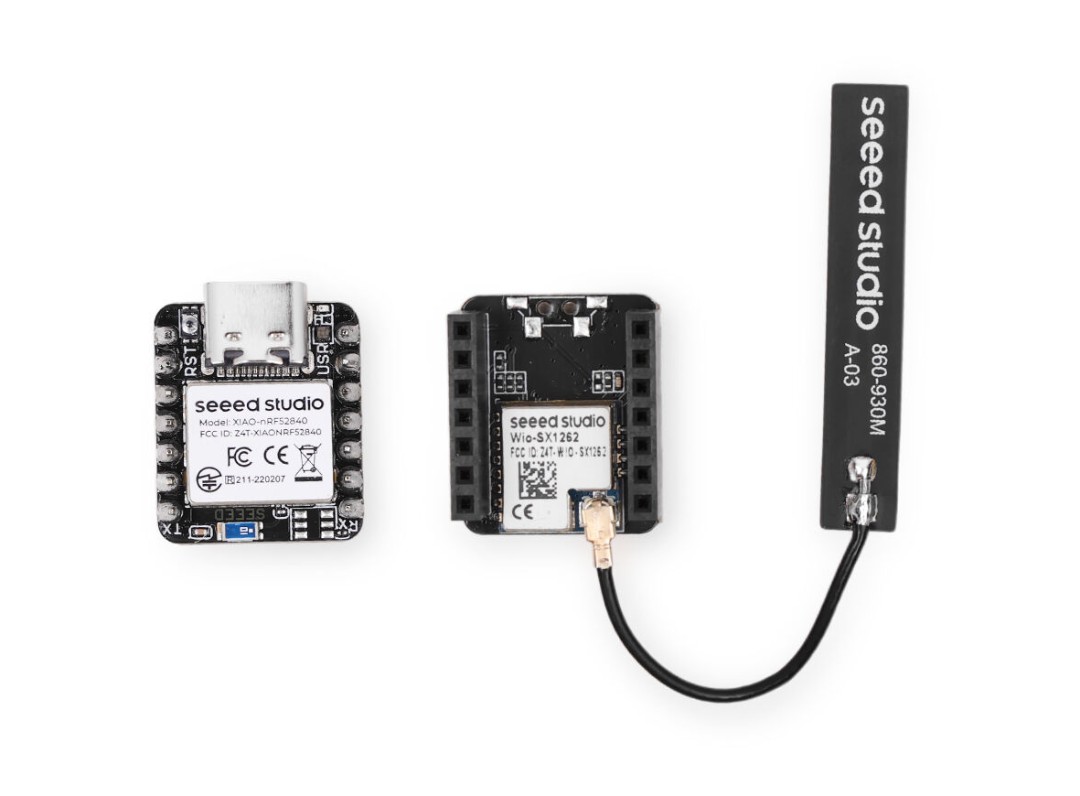

Im Bausatz enthaltene Komponenten.
Technische Daten des Bausatzes
- Mikrocontroller: Nordic nRF52840 (ARM Cortex M4, 64 MHz, FPU)
- LoRa-Modul: Semtech SX1262
- LoRa-Frequenz: 862 bis 930 MHz
- Anschlussmöglichkeiten: Bluetooth 5.0, Thread, ZigBee, NFC
- Schnittstellen: UART, I2C, SPI, NFC, SWD, GPIO, ADC
- Benutzertaste: programmierbar, verschiedene Funktionen je nach GPS
- Stromversorgung: USB Typ C (5 V), wiederaufladbare Batterie (4,2 V)
- Ladestrom: 50 mA oder 100 mA
- Stromverbrauch im Standby-Modus: weniger als 5 µA
- Betriebstemperatur: -40°C bis 65°C
- Abmessungen: 21 x 17,8 mm
Inhalt des Kits
- 1x Xiao nRF52840
- 1x Wio-SX1262
- 1x LoRa-Antenne
