Produktbeschreibung: Atom DTU LoRaWANEU868 - LoRaWAN Kommunikationsmodul mit Antenne - STM32WLE5 - für M5Atom Entwicklermodule - M5Stack A152-EU868
Das Atom DTU LoRaWAN-EU868 Modul von M5Stack ist ein vielseitiger Datentransmitter mit einem eingebauten LoRaWAN Protokollstack, der Verbindungen zu Servern wie TTN, ChirpStack, Actility und anderen unterstützt. Es arbeitet im Frequenzbereich von 868 MHz bis 870 MHz mit einer hohen Empfangsempfindlichkeit von bis zu -137 dBm. Es bietet zwei Aktivierungsmethoden: OTAA und ABP. Dank seines industriellen RS485-Steckers und der UART-Schnittstelle eignet es sich für die Integration in viele Systeme. Das Modul wurde für die Montage auf einer 35-mm-DIN-Schiene angepasst, um die Installation in Schalttafeln und Schaltschränken zu erleichtern.

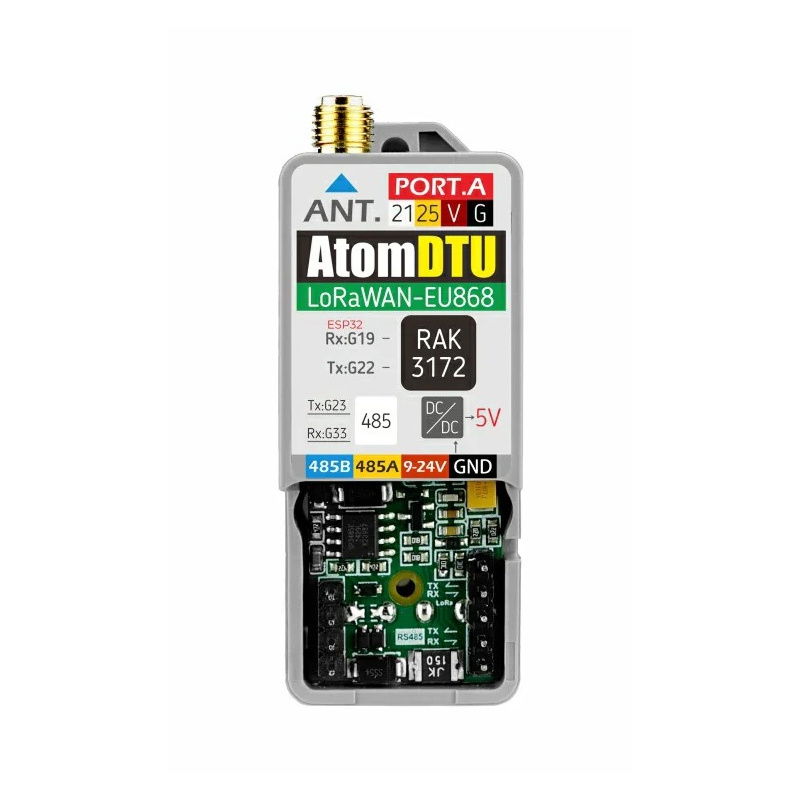

Atom DTU LoRaWANEU868 - LoRaWAN Kommunikationsmodul mit Antenne - STM32WLE5 - für M5Atom - M5Stack A152-EU868 Entwicklungsmodule.

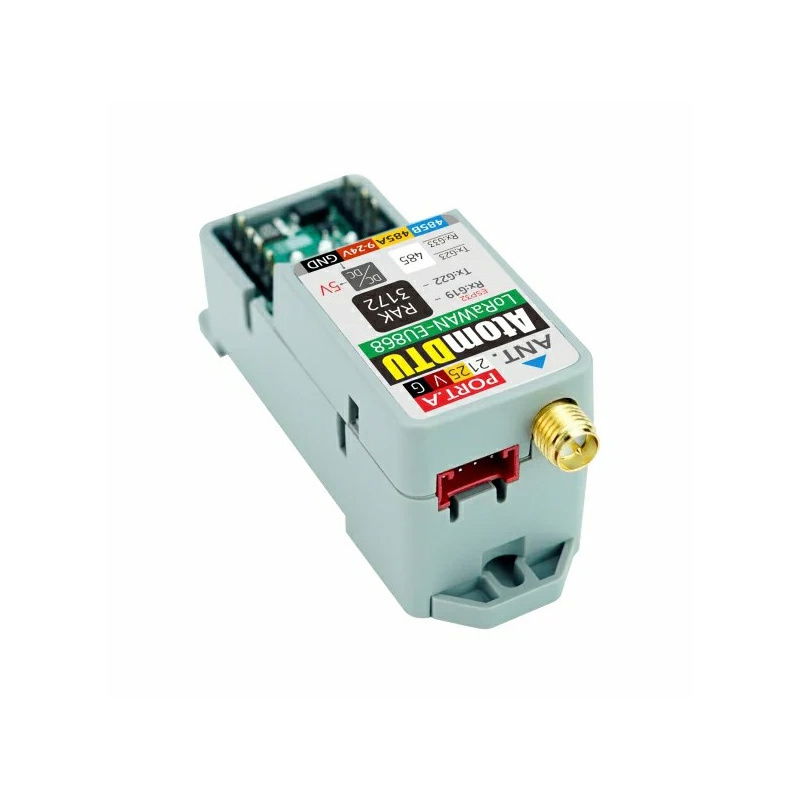

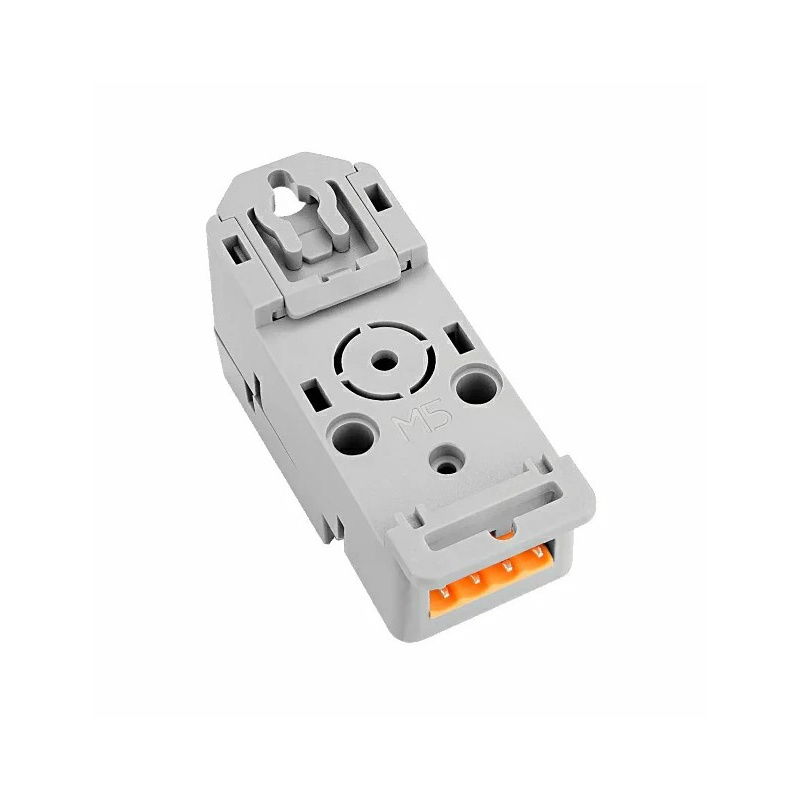

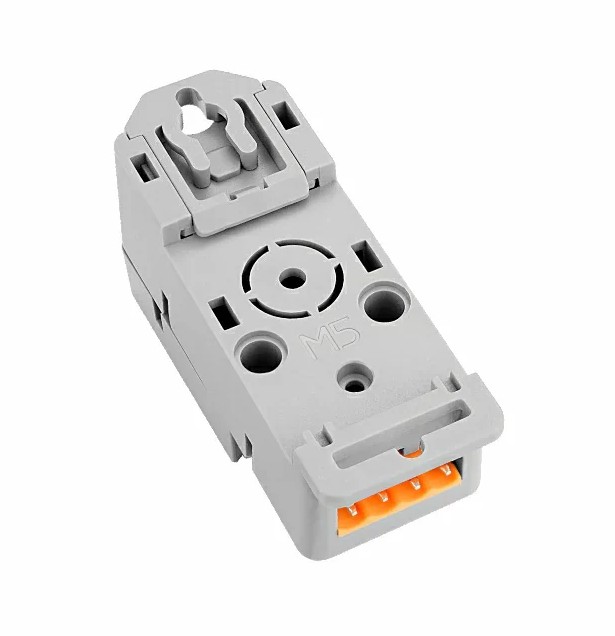

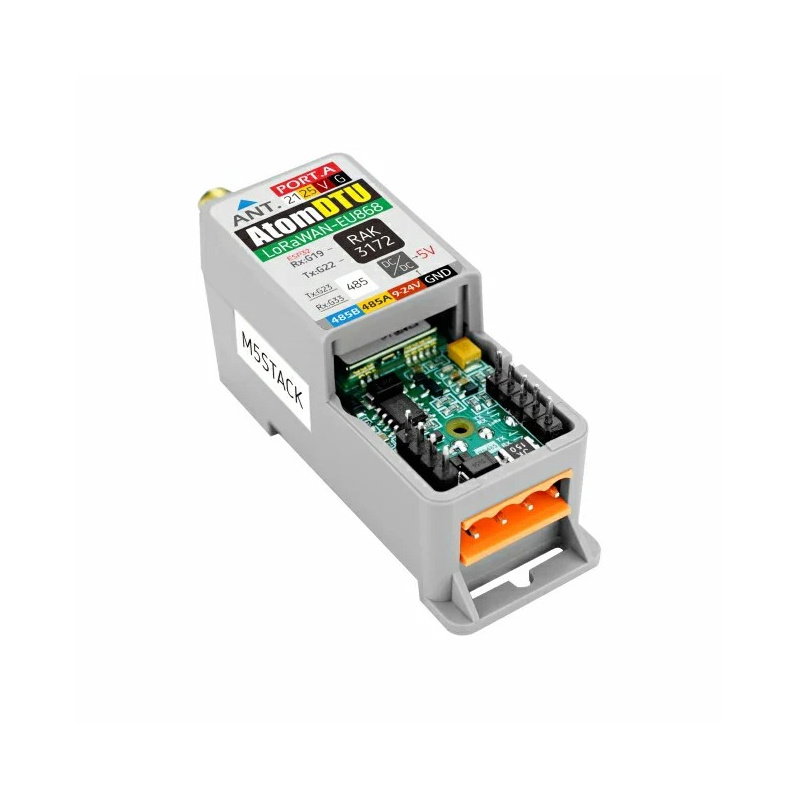

Das Modul kann auf einer 35 mm DIN-Schiene montiert werden.
Die wichtigsten Merkmale des Atom DTU LoRaWAN-Moduls - EU868
- Stabile LoRaWAN-Kommunikation mit großer Reichweite: Dank seiner Kompatibilität mit dem LoRaWAN-Protokoll 1.0.3 und seiner hohen Empfangsempfindlichkeit (bis zu -137 dBm) gewährleistet das Modul eine zuverlässige Datenübertragung auch unter schwierigen Feldbedingungen
- Unterstützung des P2P-Modus: ermöglicht die direkte Kommunikation zwischen den Geräten ohne Gateway - ideal für den schnellen Aufbau lokaler Systeme
- Integrierte RS485-Schnittstelle: ermöglicht die einfache Integration mit industriellen Messgeräten, Zählern, PLCs und Sensoren
- Einfache Konfiguration über AT-Befehle: Sie können die Einstellungen schnell anpassen, ohne eine eigene Firmware schreiben zu müssen
- Industrietauglich: Gehäuse mit 35-mm-DIN-Schienenhalterung und Schraubanschluss ermöglicht den schnellen und bequemen Einbau in Schaltschränke
- Kompatibel mit dem M5Stack-Atom-System: für die einfache Integration mit gängigen Entwicklermodulen konzipiert, ideal für Prototypen und IoT-Implementierungen
- Geringer Stromverbrauch: Low-Power-Modi ermöglichen Batteriebetrieb und langfristigen Feldbetrieb

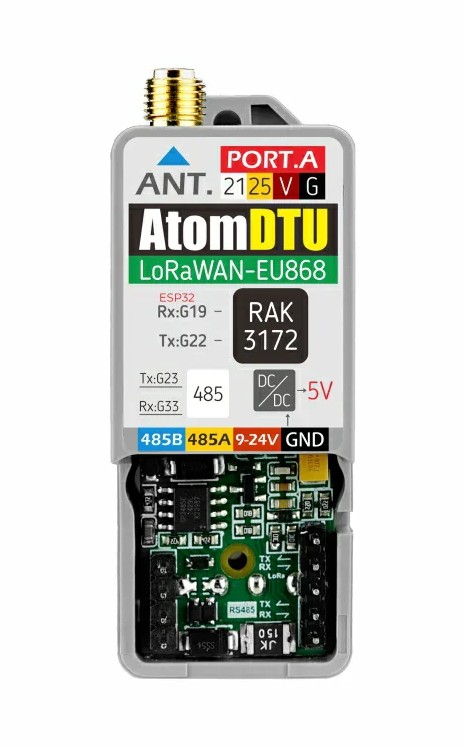

Anschlussbelegung und Schnittstellen - wie wird das Modul angeschlossen?
Das Modul bietet zwei Anschlussmodi: Fixed Connect und Switch Connect. Je nach ausgewähltem Controller (z.B. AtomS3, AtomS3R, Atom Matrix) werden die UART- und RS485-Pins unterschiedlichen GPIO-Pins zugewiesen.
Beispielhafte Pin-Zuweisungen:
- AtomS3R / AtomS3R-CAM / AtomS3R-M12: UART TX: G5, UART RX: G6, RS485 TX: G7, RS485 RX: G8
- Atom Lite / Atom Matrix: UART TX: G22, UART RX: G19, RS485 TX: G23, RS485 RX: G33
RS485-Spannungsversorgung: VCC: 5 V, GND: GND

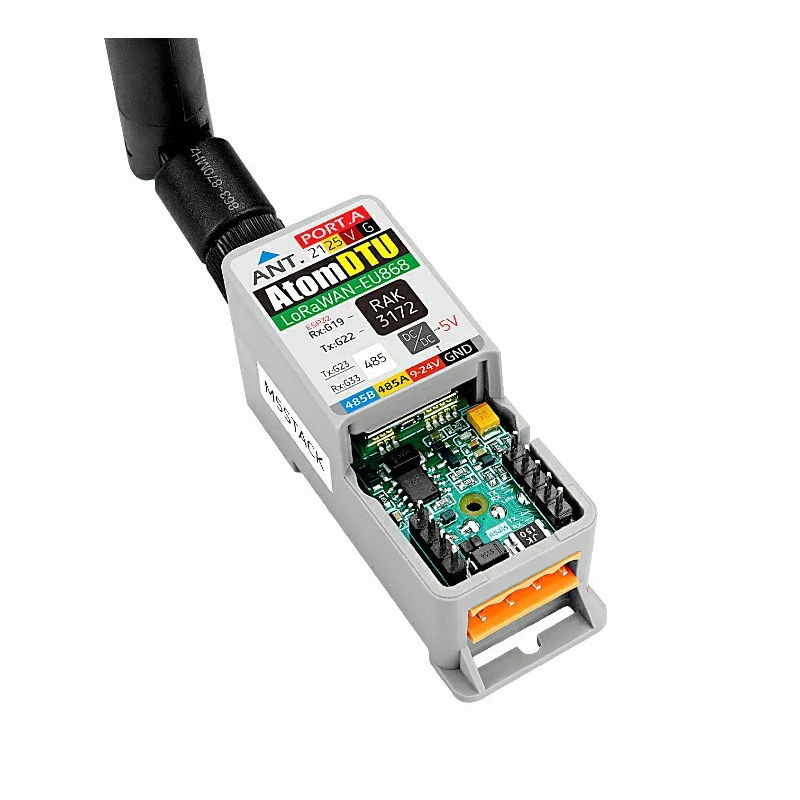

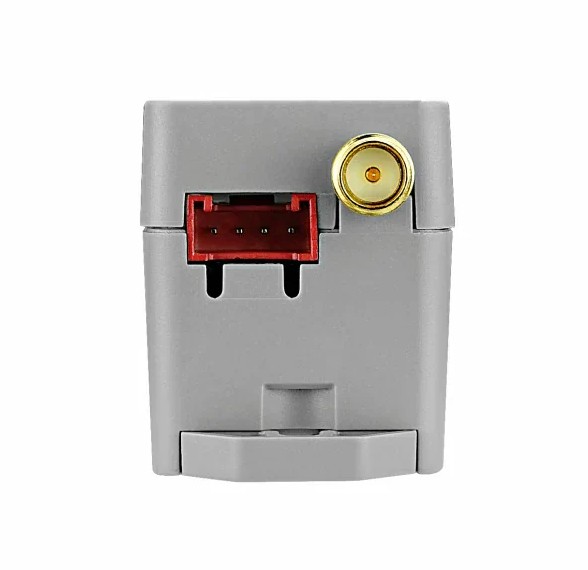

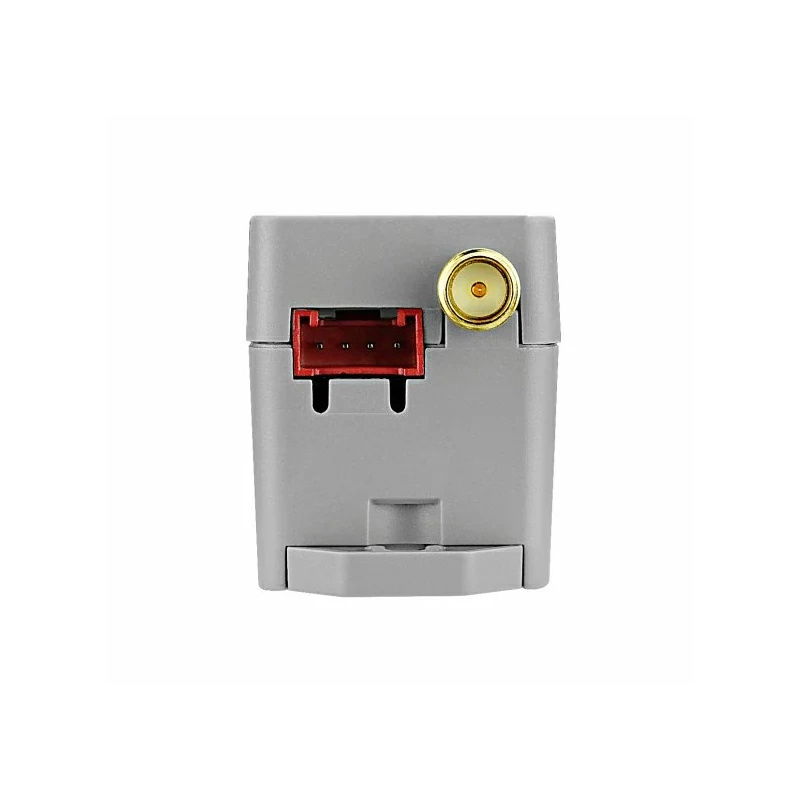

Ausgestattet mit Grove-Schnittstelle und SMA-Anschluss für Antenne.

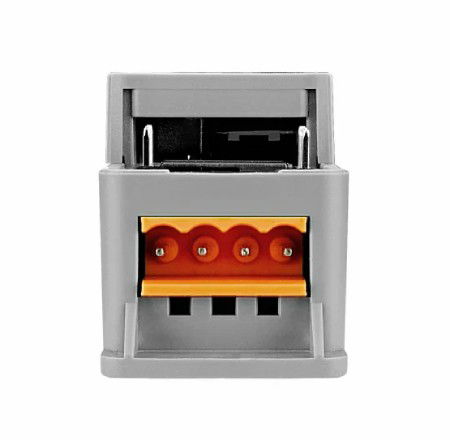

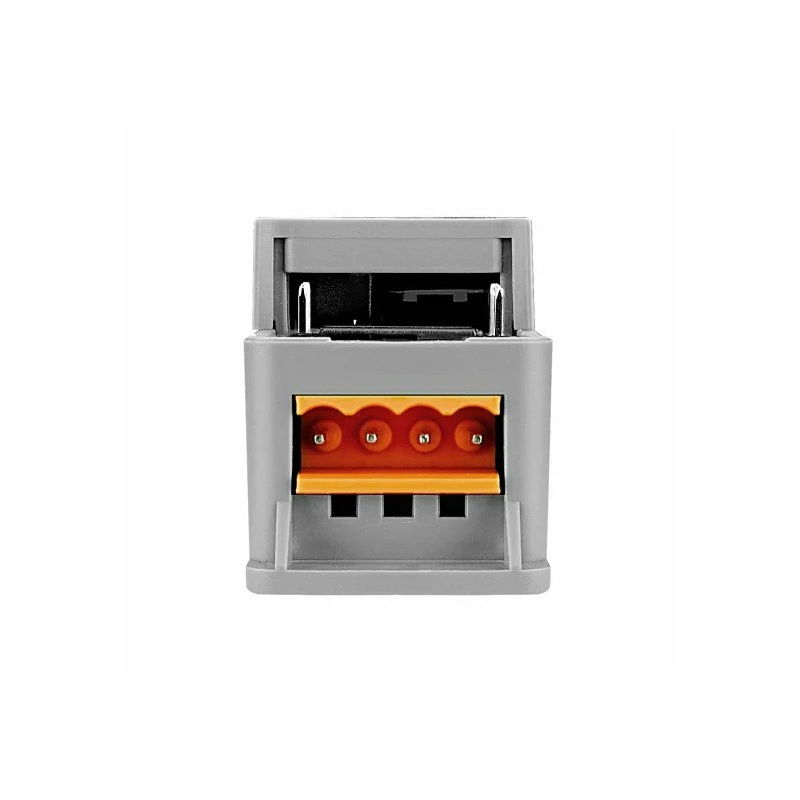

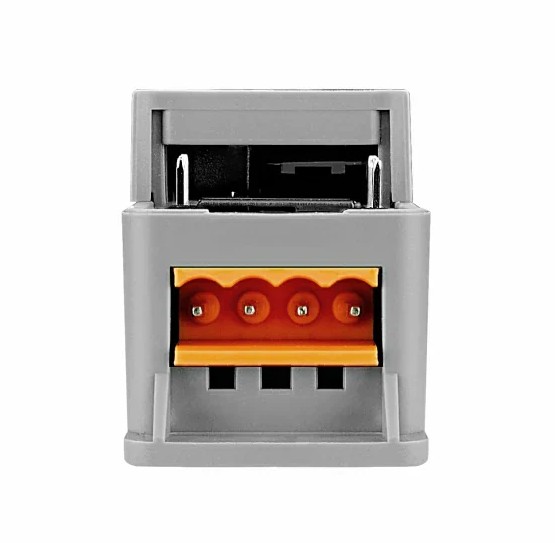

Kommunikationsschnittstelle RS485 bietet zuverlässige Konnektivität für industrielle Feldgeräte.Anschluss, Kompatibilität und Programmierung
Das Modul kann über die Plattformen programmiert werden:
- Arduino IDE - vollständige M5-LoRaWAN-RAK-Bibliothek
- UiFlow 1 / UiFlow 2 - (Unterstützung in Vorbereitung).
Dank der UART-Kommunikation mit AT-Befehlen ist die Konfiguration und Integration mit dem Host-System intuitiv. Das Modul unterstützt die Integration mit TTN, ChirpStack, Actility und anderen LoRaWAN-Plattformen.
Technische Daten Atom DTU LoRaWAN - EU868
- Mikrocontroller: STM32WLE5 (256 KB Flash, 64 KB RAM)
- Betriebsband: EU868 (868 MHz bis 870 MHz)
- Protokolle: LoRaWAN 1.0.3 (Klasse A/B/C), LoRa P2P
- Empfangsempfindlichkeit: -137 dBm
- Aktivierungsmethoden: OTAA, ABP
- RS485: SP3485EN
- Schnittstelle: UART (Baudrate 115200), AT-Befehl
- Antenne: SMA-Stecker, 0,5 dBi, 195 mm lang
- Spannungsversorgung (Standby): 9 V @ 167,98 μA / 12 V @ 178,09 μA
- Stromversorgung (Betrieb): 9 V RX (500 kbps): 50,32 mA, TX (125 kbps): 102,79 mA
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 65,3 x 28,7 x 24 mm
- Gewicht: 20 g
Inhalt des Kits

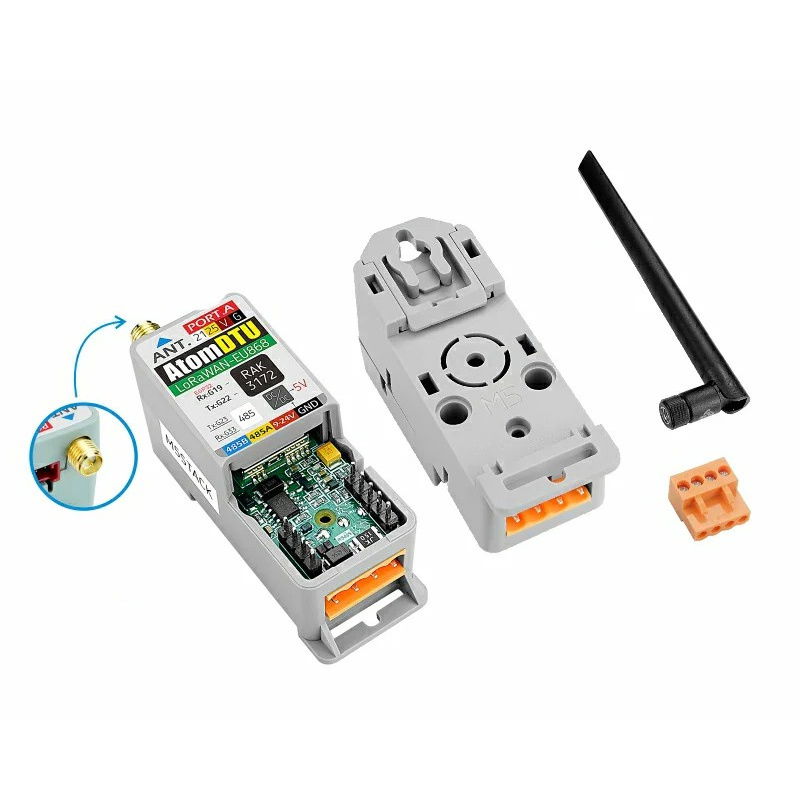

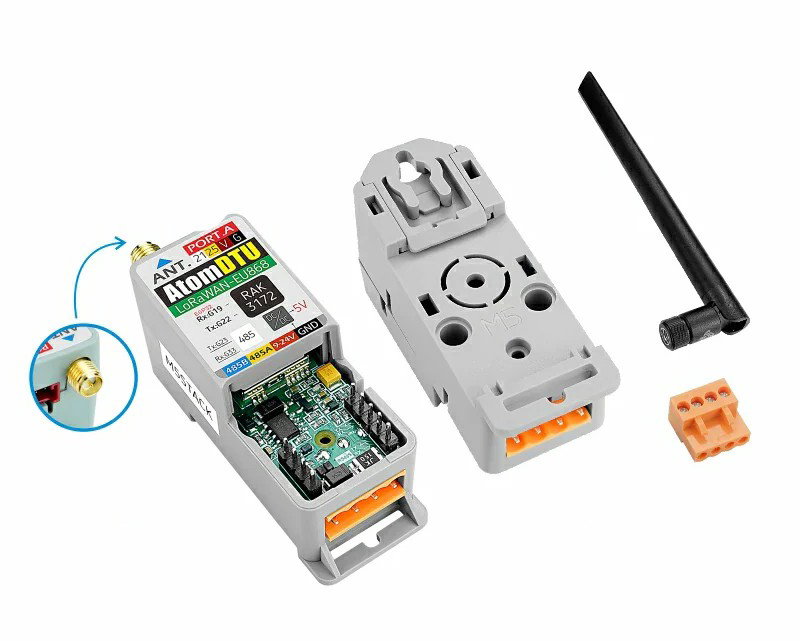

- 1x Atom DTU LoRaWAN-EU868
- 1x SMA-Antenne 0,5 dBi (195 mm)
- 1x 4-poliger Schraubanschluss mit 3,96 mm Raster

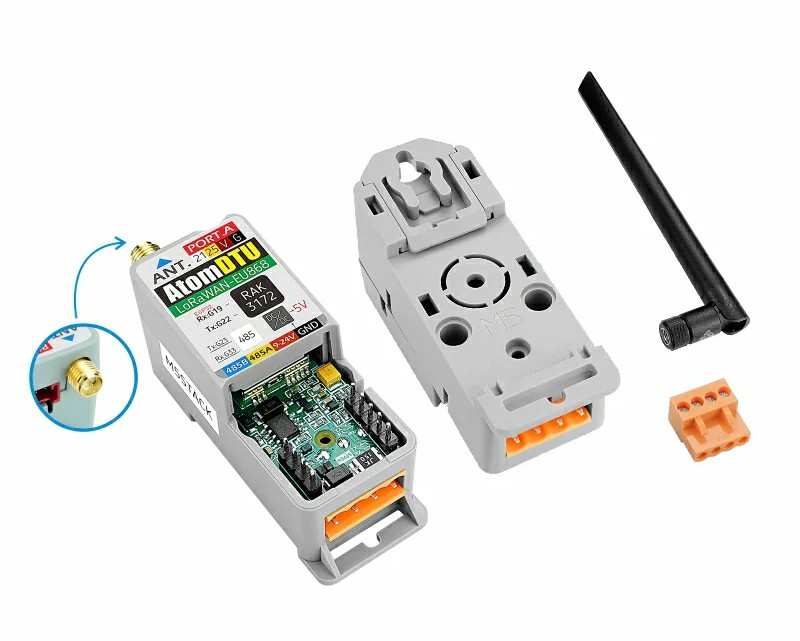

Im Bausatz enthaltene Komponenten.
