Produktbeschreibung: AtomS3R Dev Kit - Entwicklermodul mit 0.85'' Display - M5Stack C126
Das AtomS3R ist ein programmierbares IoT-Modul auf Basis des ESP32-S3, das kompakte Größe mit hoher Leistung kombiniert. Das Gerät verfügt über ein 0,85-Zoll-IPS-Farbdisplay mit einer Auflösung von 128 x 128 px, das die Anzeige von relevanten Informationen in Echtzeit ermöglicht. Eine programmierbare Taste unterhalb des Bildschirms ermöglicht die Interaktion mit dem Benutzer und ist somit ideal für Steuerungs- und Überwachungsanwendungen. Zu den integrierten Bewegungs- und Erdmagnetismus-Sensoren gehören der 6-Achsen-Beschleunigungsmesser BMI270 und das Gyroskop sowie der 3-Achsen-Magnetometer BMM150 für eine genaue Positions- und Orientierungsverfolgung. Mit einer USB-Typ-C-Schnittstelle kann das Modul einfach mit Strom versorgt und programmiert werden. Im Vergleich zu früheren Versionen verfügt das AtomS3R über eine verbesserte 3D-Antenne, die die Stabilität und Reichweite der drahtlosen Kommunikation erhöht.
Schauen Sie sich auch das Benutzerhandbuch des Herstellers an!

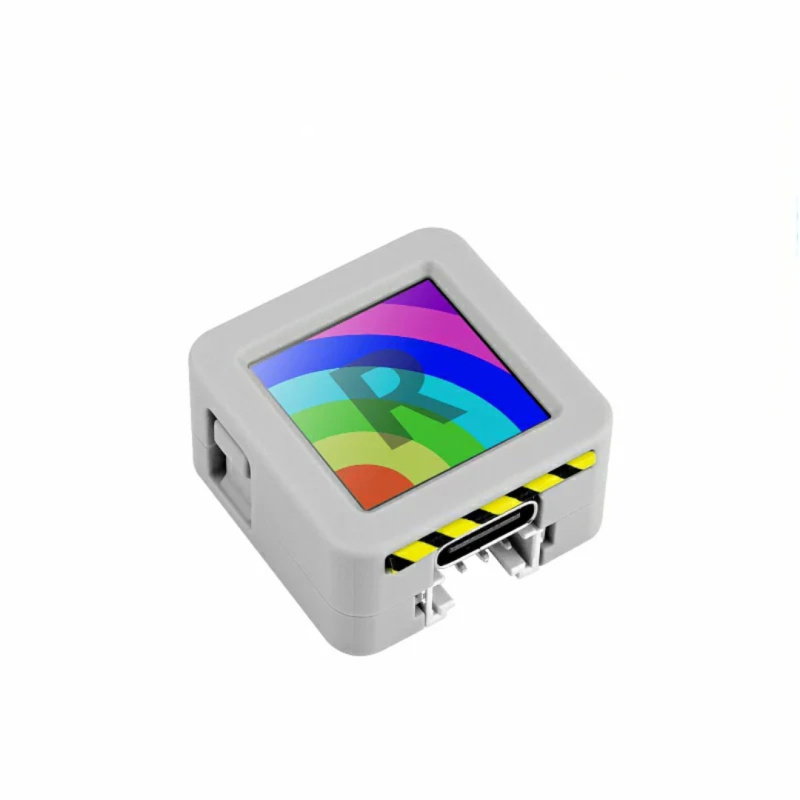

AtomS3R Dev Kit - Entwicklermodul mit 0,85''-Display - M5Stack C126.

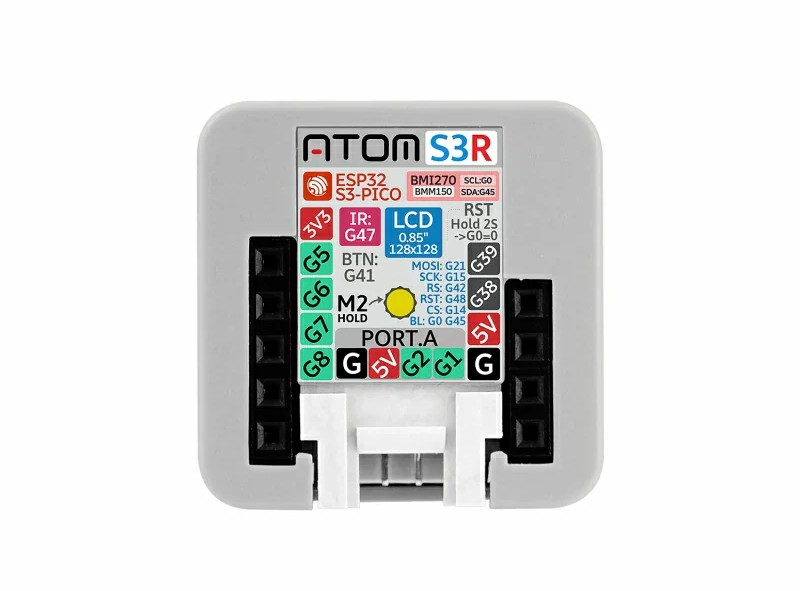

Das Modul basiert auf dem ESP32-S3-PICO-1-N8R8 mit eingebautem WiFi.
Hauptmerkmale des AtomS3R
- ESP32-S3 Chip: dualer Xtensa LX7 Kern, getaktet mit bis zu 240 MHz
- 8 MB Flash-Speicher und 8 MB PSRAM: mehr Speicher für komplexe Anwendungen
- 9-Achsen-Sensor-Chip: BMI270 (Gyroskop und Beschleunigungsmesser) + BMM150 (Magnetometer)

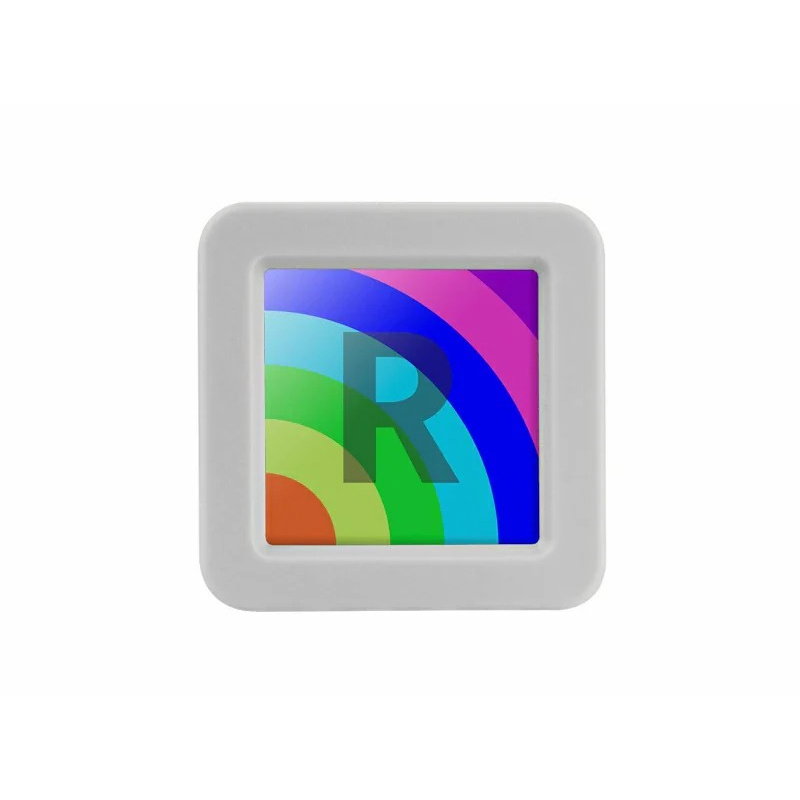

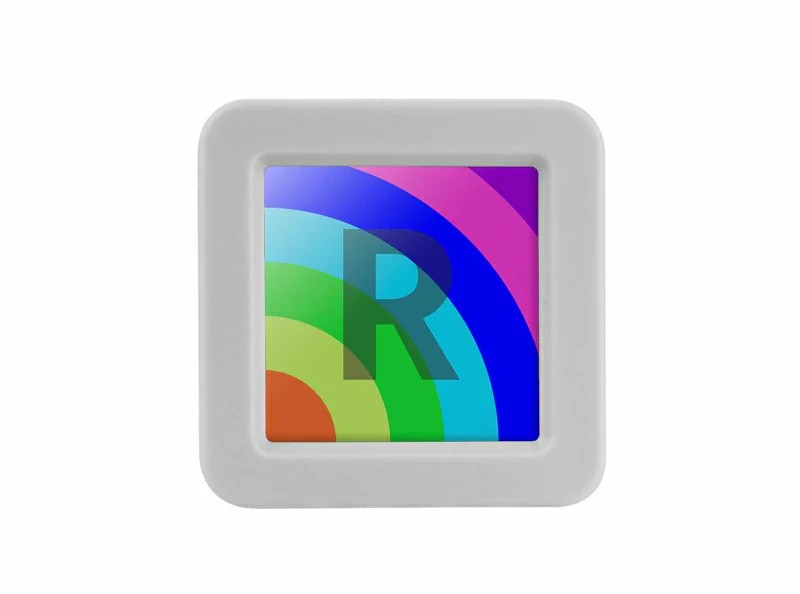

- 0,85'' (128 x 128 px) IPS-Farbdisplay: klar und leicht ablesbar
- Programmierbare Taste: anpassbare Funktionen
- Infrarot-Unterstützung: ermöglicht die Fernsteuerung von Geräten
- Kompakte Abmessungen 24 x 24 x 12,9 mm: ideal für mobile Anwendungen
- Sechs GPIO und Grove-Port: einfacher Anschluss von zusätzlichen Komponenten
- Unterstützung für gängige Programmierplattformen: Arduino, UIFlow, MicroPython
Einfacher Anschluss und vielseitige Programmiermöglichkeiten
Der AtomS3R ist auf einfache Integration und breite Kompatibilität ausgelegt. Er unterstützt Arduino IDE, UIFlow und MicroPython und ist damit die ideale Wahl sowohl für Anfänger als auch für fortgeschrittene Programmierer. Die Programmierung erfolgt über den USB-Typ-C-Anschluss, der eine schnelle Code-Übertragung und Software-Updates ermöglicht. An der Unterseite des Moduls befinden sich sechs GPIO-Pins (G5, G6, G7, G8, G38, G39) für den Anschluss zusätzlicher Komponenten und Erweiterungen. Darüber hinaus ermöglicht ein 4-poliger Port mit einem 2-mm-Raster den einfachen Anschluss an andere Geräte. Um eine neue Firmware aufzuspielen, halten Sie einfach die Reset-Taste 2 Sekunden lang gedrückt, bis die grüne LED aufleuchtet - ein Zeichen dafür, dass das Gerät zum Flashen bereit ist.

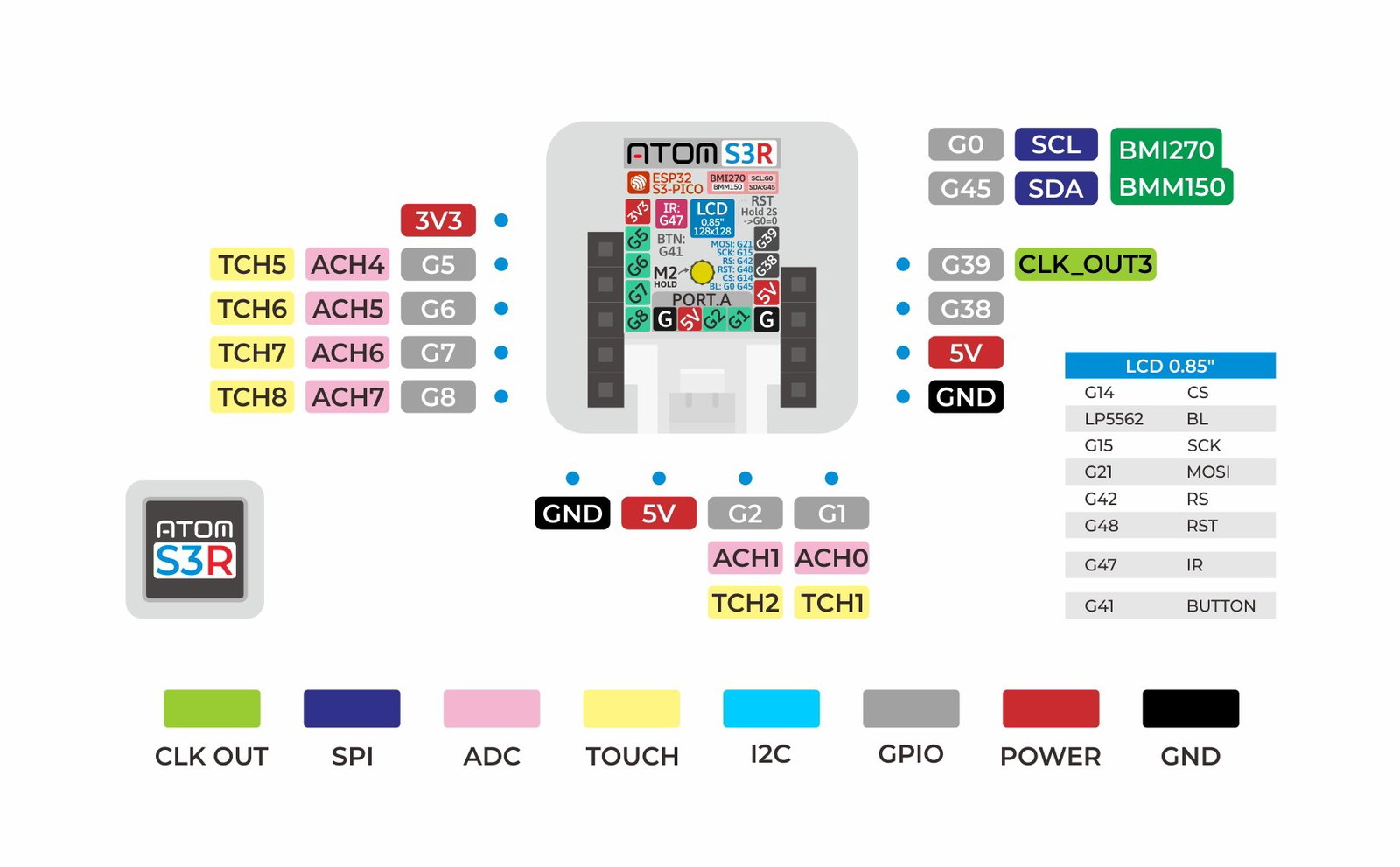

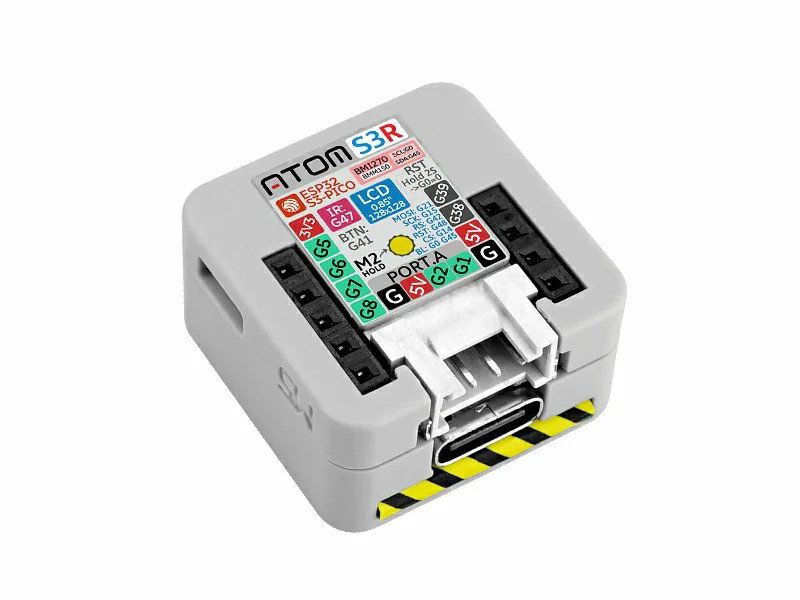

AtomS3 Anschlussbelegung.

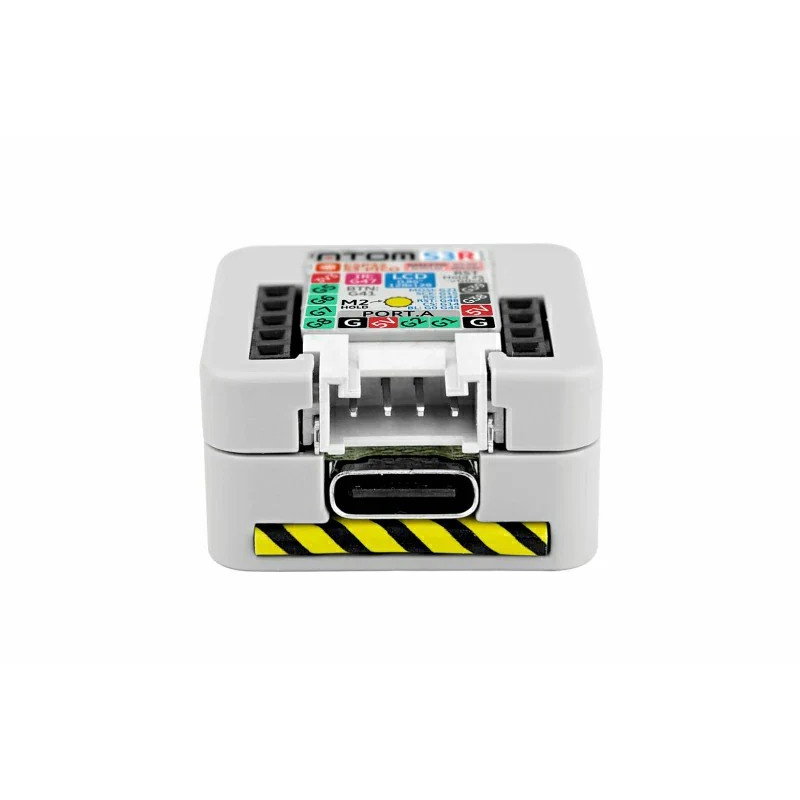

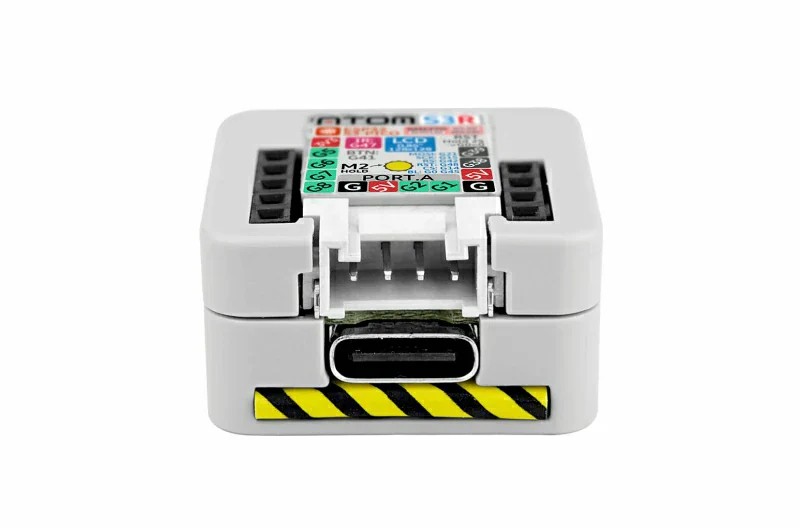

Ausgestattet mit einer USB-Typ-C-Schnittstelle für die Stromversorgung und Software-Downloads.
Was ist der Unterschied zwischen dem AtomS3R und dem AtomS3?
Der AtomS3R ist eine neuere und fortschrittlichere Version des AtomS3 und bietet mehrere wichtige Verbesserungen. In erster Linie verfügt er über mehr Arbeitsspeicher: 8 MB PSRAM wurden zusätzlich zu 8 MB Flash-Speicher hinzugefügt, wodurch anspruchsvollere Anwendungen besser unterstützt werden können. Eine weitere wichtige Verbesserung ist die Sensorausstattung - der AtomS3R verwendet die modernen BMI270 (Gyroskop und Beschleunigungsmesser) und BMM150 (Magnetometer), die genauere Messungen als die ältere MPU6886 im AtomS3 liefern. Nicht zu vergessen ist die verbesserte 3D-Antenne, die im AtomS3R eine bessere Signalstabilität und eine größere Reichweite im Vergleich zur Standardantenne im AtomS3 bietet. Darüber hinaus unterstützt das neue Modell die Infrarot-Kommunikation (IR), was es für Fernsteuerungsanwendungen noch vielseitiger macht.
Technische Daten des AtomS3R-Moduls
- Prozessor: ESP32-S3-PICO-1-N8R8, Dual-Core Xtensa LX7, bis zu 240 MHz
- Speicher: 8 MB Flash, 8 MB PSRAM
- Anzeige: 0,85'' IPS, 128 x 128 px, GC9107 Controller
- Sensoren:
- BMI270: Beschleunigungsmesser und Gyroskop (Genauigkeit 0,05%)
- BMM150: Magnetometer (Genauigkeit 0,3 μT)
- Schnittstellen:
- USB Typ C - Stromversorgung und Programmierung
- 4-Pin-Stecker mit 2 mm Raster - Erweiterung der Funktionalität
- 6 GPIO-Anschlüsse (G5, G6, G7, G8, G38, G39)
- IR-Unterstützung:
- Reichweite: 12,46 m (180°), 1,45 m (90°), 3,88 m (45°)
- Stromverbrauch:
- Schlafmodus: 10,75 μA bis 92,50 μA
- IMU-Betrieb: 99,25 mA
- IR-Betrieb: 100,4 mA
- LCD-Betrieb: 56,69 mA
- Abmessungen: 24 x 24 x 12,9 mm
- Gewicht: 6,7 g

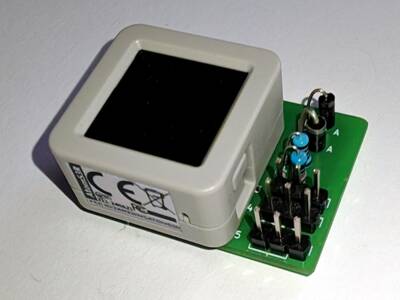

Das AtomS3R Dev Kit kann durch zusätzliche Module erweitert werden.
