Produktbeschreibung: ATOMIC RS232 Basis – TTL-RS232-Konverter – Erweiterungsmodul für M5Atom – M5Stack A136
Die ATOMI RS232 Base ist ein TTL-RS232-Konverter in Form eines Shields für die Entwicklungsmodule der M5Atom- Serie von M5Stack. RS232 ist ein serieller Kommunikationsstandard , der den bidirektionalen Datenaustausch (Vollduplex) ermöglicht – Daten können gleichzeitig gesendet und empfangen werden. Die ATOMI RS232 Base gewährleistet eine reibungslose und zuverlässige Datenübertragung durch die präzise Definition elektrischer Eigenschaften und Datenprotokolle. Das Shield enthält außerdem einen DC/DC-Spannungsregler zur einfachen Integration in das Entwicklungsmodul.
Schauen Sie sich auch die ausführliche Bedienungsanleitung des Herstellers an!
ATOMIC RS232 Base - TTL-RS232 Konverter - Erweiterungsmodul für M5Atom - M5Stack A136.
ATOMIC RS232 Base - TTL-RS232-Konverter.
Besondere Merkmale
- Sender-Empfänger-Modul zur Umwandlung von TTL-Pegel in RS232-Pegel.
- Es kann zur Kommunikation mit RS232-Geräten über relativ kurze Distanzen verwendet werden.
- Ermöglicht die bidirektionale Kommunikation (Vollduplex).
- Es ist mit einem DC/DC-Spannungsregler ausgestattet, der 24 V (RS232) direkt in 5 V umwandeln kann, um den M5Atom mit Strom zu versorgen.
Was ist RS232?
RS232 ist eine der ältesten und am weitesten verbreiteten Methoden zur seriellen Kommunikation zwischen Geräten. Dieser Standard überträgt Daten sequenziell, also Bit für Bit, über eine einzige Leitung, was die Anwendung vereinfacht und die Störanfälligkeit erhöht. RS232 unterstützt typischerweise relativ niedrige Datenraten, oft bis zu 115.200 Bit pro Sekunde (bps), was für viele Anwendungen ausreichend, aber im Vergleich zu neueren Standards langsam ist.
Technische Spezifikationen
- Modultyp: TTL-RS232-Konverter
- Verwendungszweck: für Entwicklungsmodule der M5Atom-Serie
- Eingebauter Wandlerchip: MAX232
- Eingebauter DC-DC-Wandler: A0Z1282CI
- Gehäusematerial: PC-Kunststoff
- Abmessungen der Platine: 24 x 48 x 18 mm
- Plattengewicht: 18 g
Inhalt des Sets
- ATOMIC RS232 Basis – TTL-RS232-Konverter – Erweiterungsmodul für M5Atom – 1 Stück
- 4-poliger Steckverbinder – 3,96 mm Rastermaß – 1 Stück
Das Kit enthält nicht das M5Atom -Entwicklungsmodul – dieses muss separat erworben werden.

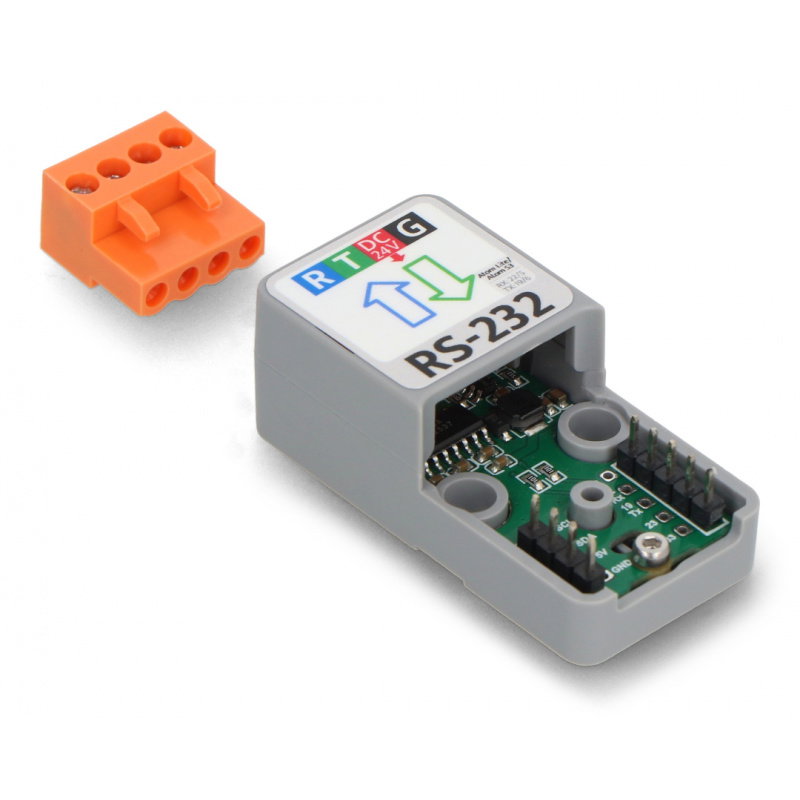

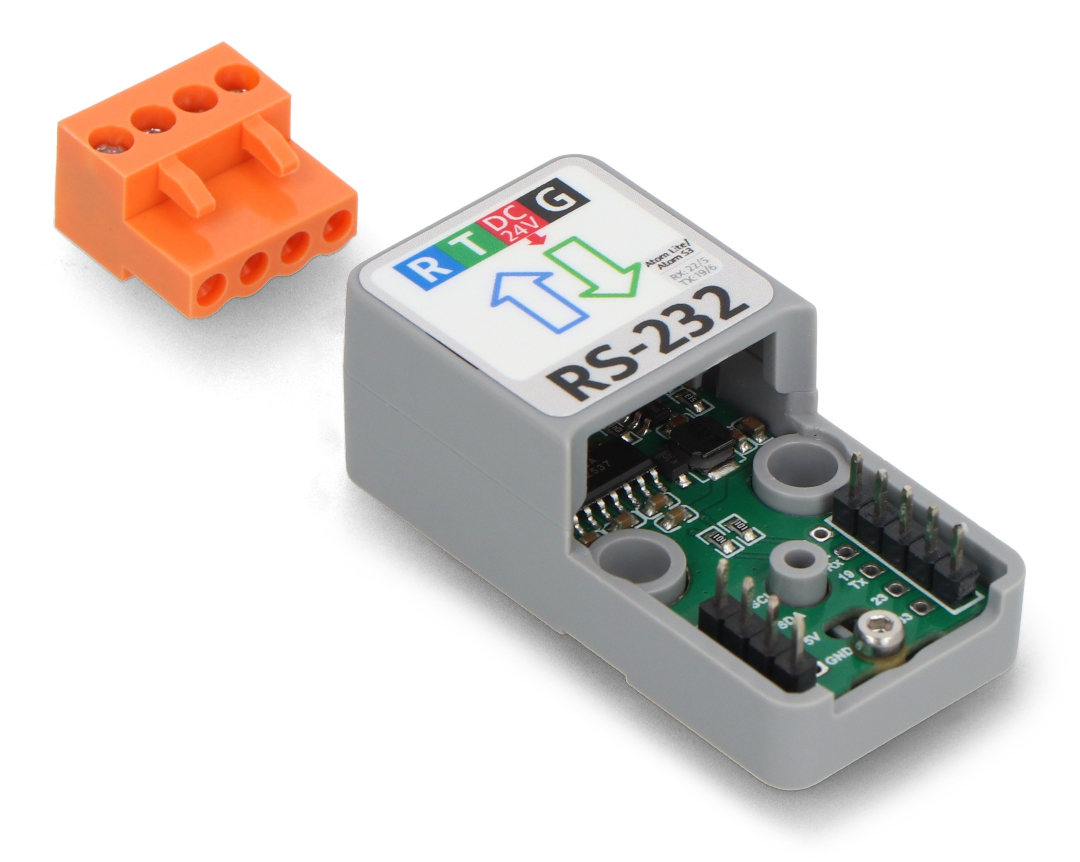

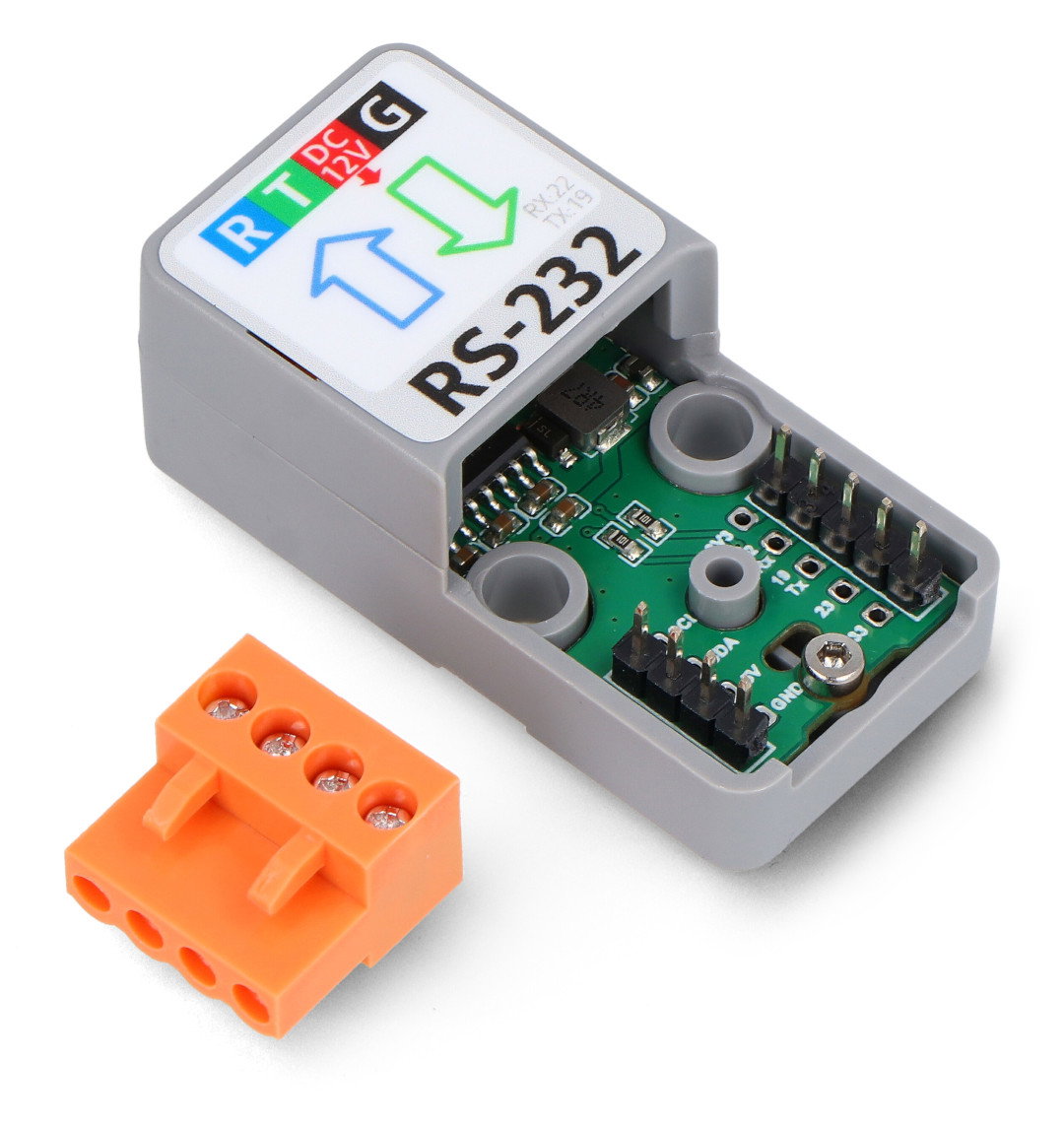

Im Set enthaltene Elemente.
