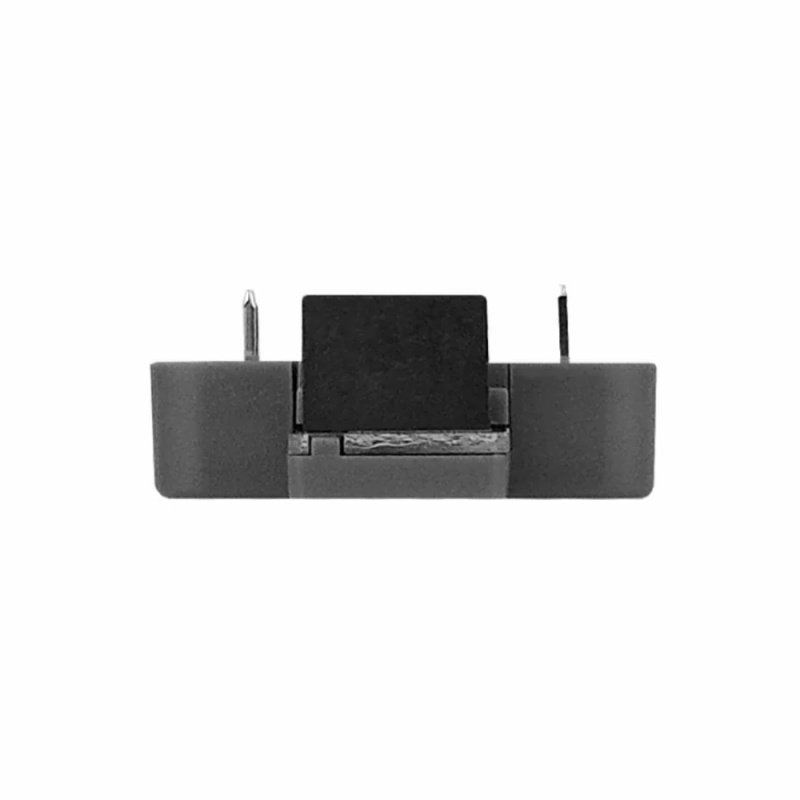

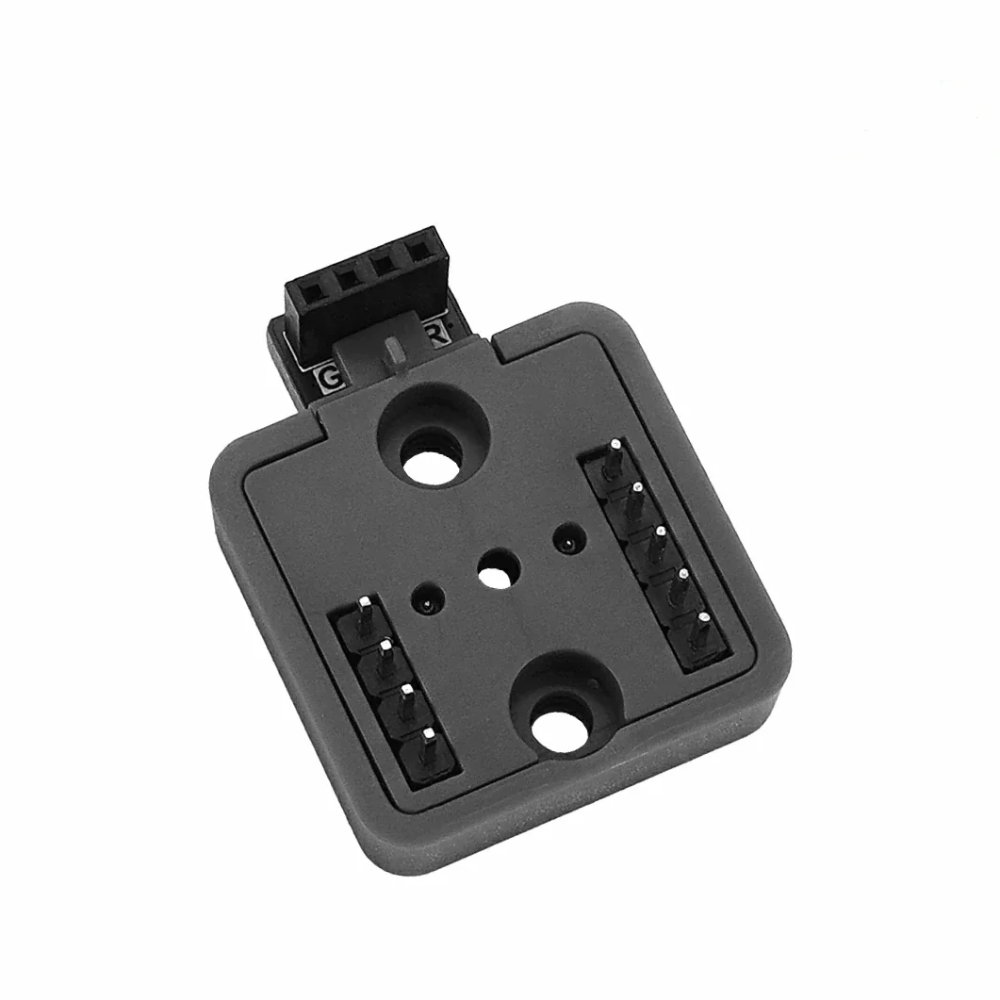

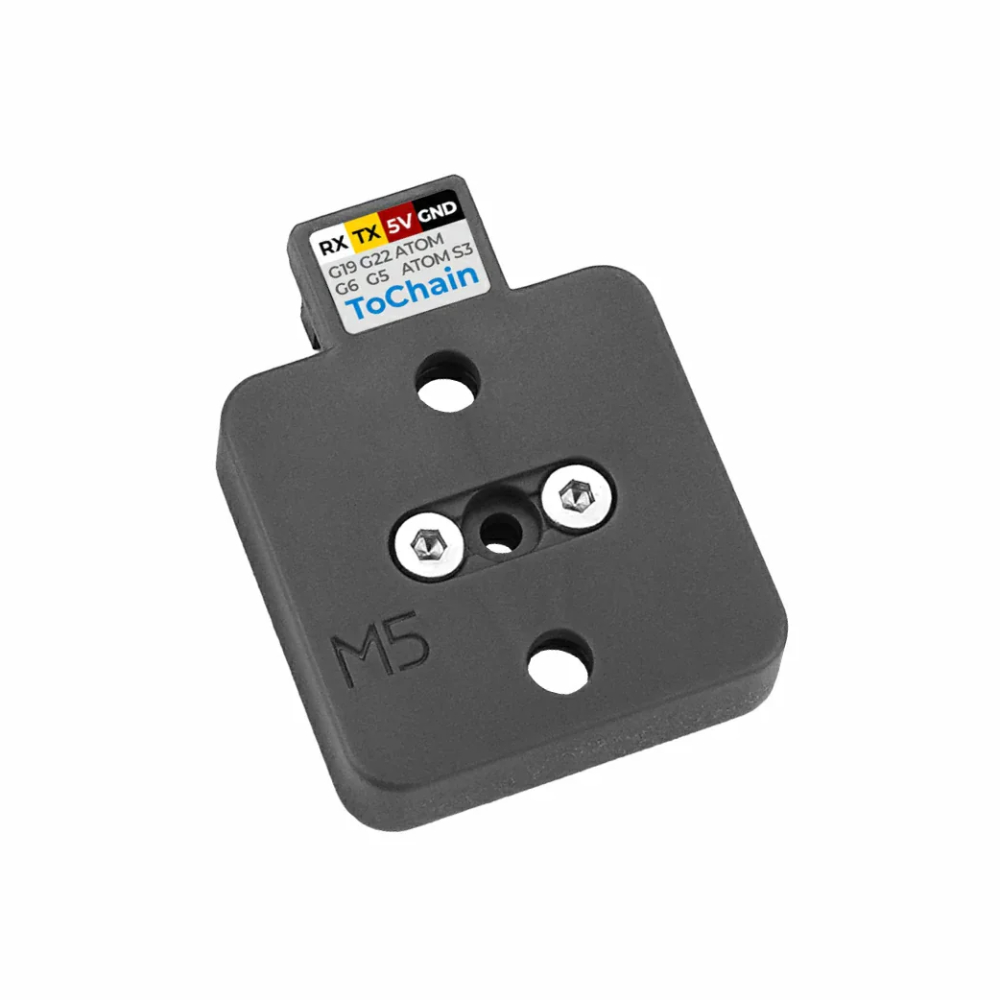

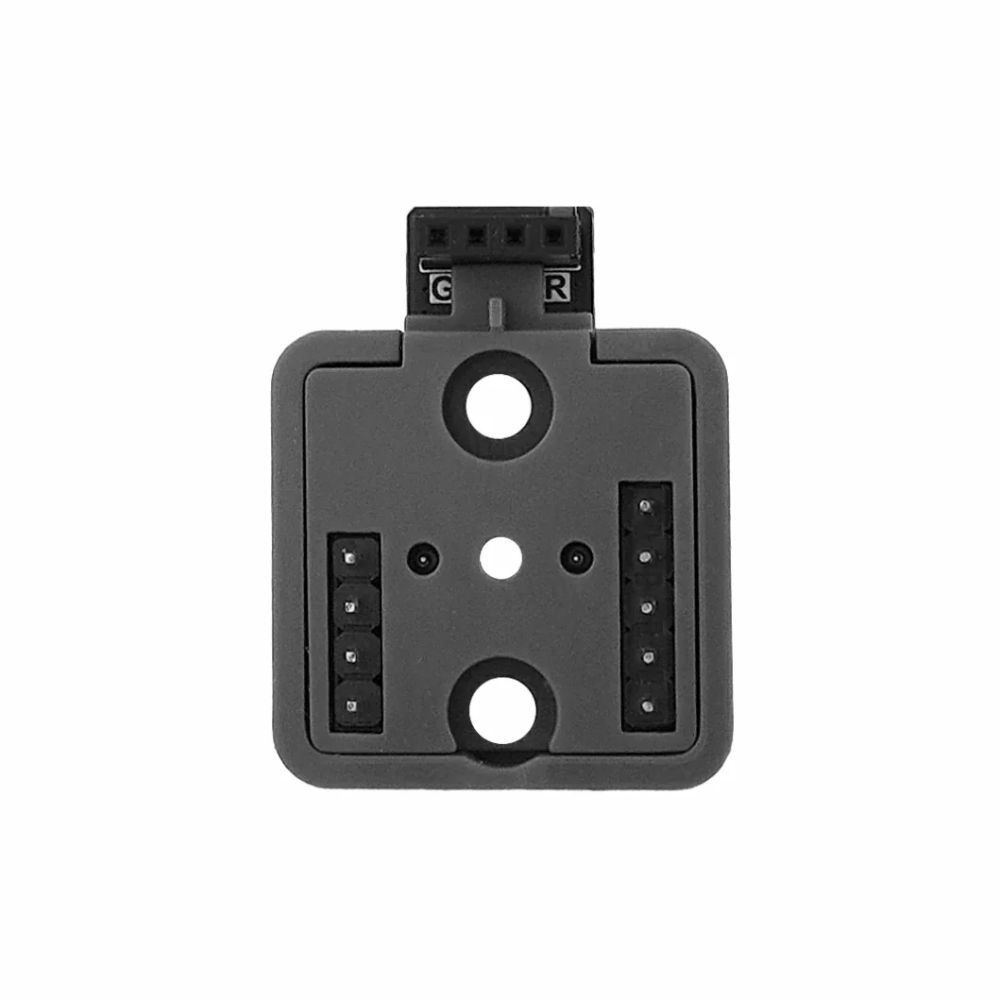

Produktbeschreibung: Atomic ToChain Base - Atom-Schnittstellenadapter für Chain-Module - M5Stack A163
Die Atomic ToChain Base ist ein kompakter Schnittstellenadapter, der speziell für die M5Stack-Atom-Steuerungen entwickelt wurde, um diese direkt mit den Geräten der M5Stack-Chain-Serie zu verbinden. Die Platine wandelt die unteren E/A-Leitungen des Atom Controllers in einen HY2.0-4P-Stecker um und ermöglicht so einen schnellen und bequemen Zugang zu Chain-Modulen , ohne dass zusätzliche Konverter oder komplexe Verkabelungen erforderlich sind. Der Adapter ist mit reservierten Lötfeldern ausgestattet, die eine flexible Konfiguration der Pinbelegung des unteren Atom-Steckers ermöglichen. Dadurch kann der Benutzer die Verbindungen an die Anforderungen eines bestimmten Projekts oder einer kundenspezifischen Anwendung anpassen. Die Atomic ToChain Base erweitert die Erweiterungsmöglichkeiten von Atom-basierten Systemen erheblich und ermöglicht komplexere und funktionalere Lösungen.
Atomic ToChain Base - Atom-Schnittstellenadapter für Chain-Module - M5Stack A163.
Der Atomic ToChain Base ist ein kompakter Schnittstellenadapter, der speziell für die Steuerungen der M5Stack Atom Serie entwickelt wurde.Besondere Merkmale
- Atom → Chain-Schnittstellenadapter zum Anschluss von Geräten der Chain-Serie
- Konvertierung des unteren I/O-Anschlusses des Atom Controllers auf HY2.0-4P (male)
- Reservierte Lötpads für flexibles Mapping der I/O-Pins
- Kompakte und leichte Bauweise
- Vereinfachte Erweiterung von Atom-Controller-basierten Systemen
- Volle Kompatibilität mit dem M5Stack Atom und Chain Ökosystem
Anwendungen in der Praxis
Die Atomic ToChain Base ist ideal für Projekte, bei denen M5Stack Atom Controller mit Chain-Modulen wie Tasten, Encodern, Joysticks oder anderen Elementen der Benutzeroberfläche interagieren müssen. Er eignet sich gut für IoT-Projekte, HMI-Systeme, Ausbildung und Prototyping von Embedded-Geräten, bei denen schnelle Integration und Konfigurationsflexibilität wichtig sind.
Technische Daten des Adapters
- Typ: Atom → Kettenschnittstellenadapter
- Ausgangsstecker: HY2.0-4P (Stecker)
- Pin-Konfiguration: Lötfelder (manuelles Mapping)
- Produktabmessungen: 31 x 24 x 11,8 mm
- Gewicht des Produkts: 4,3 g
Inhalt des Kits
- 1x Atomic ToChain Basis
- 1x Inbusschlüssel L 1,5 mm
- 1x Schraube M2 x 6 mm
Die Atomic ToChain Base erweitert die Erweiterungsmöglichkeiten von Atom-basierten Systemen erheblich, so dass komplexere und funktionellere Lösungen geschaffen werden können.
