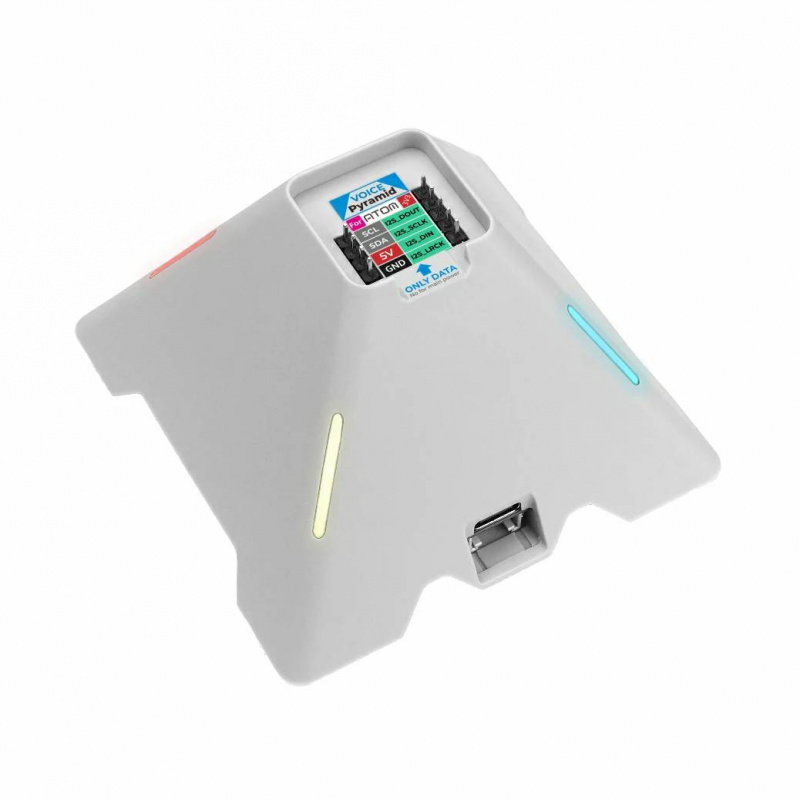

Produktbeschreibung: Voice Pyramid – intelligente Audiobasis für Module der Atom-Serie – M5Stack A167
Voice Pyramid ist eine funktionale Audioplattform für intelligente Sprach- und IoT-Projekte auf Basis des M5Stack- Ökosystems. Sie ist kompatibel mit Atom-, AtomS3- und AtomS3R -Modulen und unterstützt drahtlose Kommunikation, Audioverarbeitung und Anwendungslogik. Der integrierte ES8311-Codec und der ES7210-Chip mit AEC-Echokompensation garantieren hochwertige Audioaufnahmen und -wiedergabe und machen das Modul ideal für Sprachassistenten, Smart-Home- Anwendungen und Sprachsteuerung. Der STM32G030F6P6-Mikrocontroller steuert RGB-Beleuchtungseffekte und Touchpanels und ermöglicht so schnelle Touch-Reaktionen und die Erstellung komplexer Benutzeroberflächen. Der integrierte AW87559-Class-D-Verstärker sorgt für klaren und dynamischen Klang, während der Si5351-Generator ein stabiles Taktsignal für das Audiosystem liefert. Das Modul lässt sich mit der Arduino IDE, ESP-IDF und vorkonfigurierten M5Stack-Umgebungen programmieren.

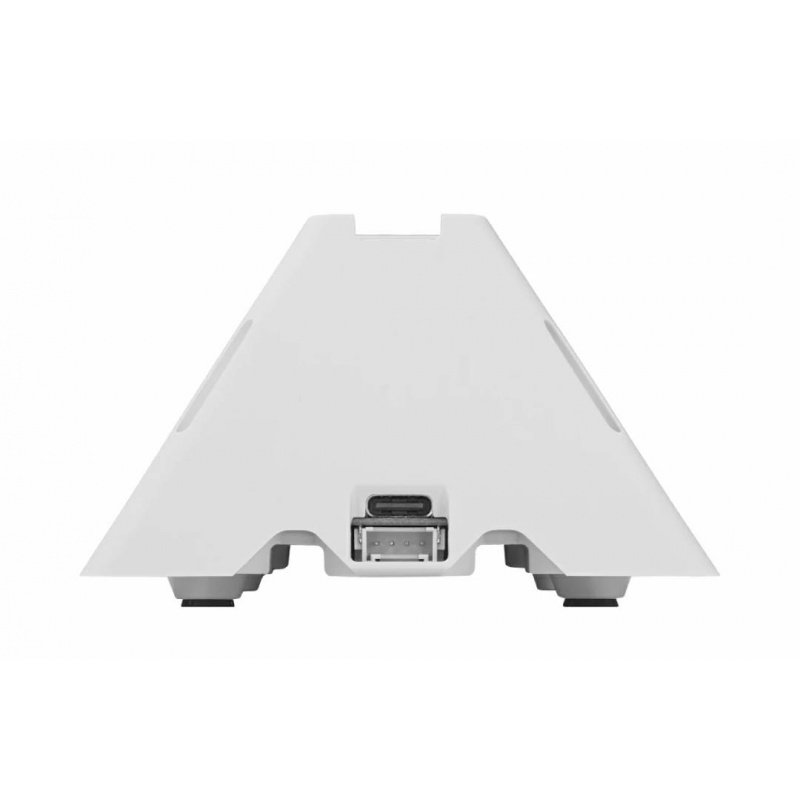

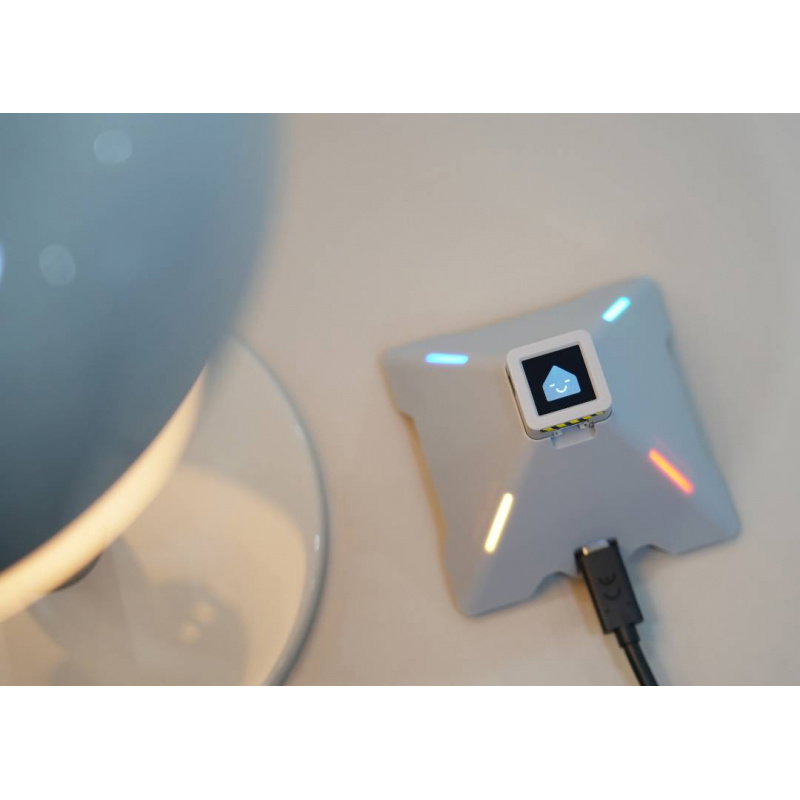

Voice Pyramid – intelligente Audiobasis für Atom-Serienmodule – M5Stack A167.
Das Modul ermöglicht den Aufbau intelligenter Sprachassistenten, Bluetooth-Lautsprecher, IoT-Gateways und Sprachsteuerungssysteme.
Hauptmerkmale der Voice Pyramid
- M5Stack Atom- und AtomS3-Kompatibilität : Funktioniert mit den Modulen Atom, AtomS3, AtomS3R, AtomS3-Lite, Atom-Matrix und Atom-Lite.
- Fortschrittliches Audiosystem : Der ES8311-Codec und der ES7210-Wandler mit AEC-Funktion gewährleisten hohe Klangqualität und Echounterdrückung.
- Eingebauter Class-D-Verstärker : Der AW87559-Chip ermöglicht einen klaren und dynamischen Klang.
- Berührungssteuerung : Zwei kapazitive Berührungsschieber mit vier Erfassungspunkten
- Programmierbare RGB-Hintergrundbeleuchtung : 28 WS2812 RGB-LEDs sorgen für attraktive visuelle Effekte.
- Grove HY2.0-4P-Anschluss : Möglichkeit zum Anschluss zusätzlicher I2C-Module
- Arduino IDE- und ESP-IDF-Unterstützung : Erstellen Sie ganz einfach Ihre eigenen Audio- und IoT-Anwendungen.
- Integration mit Home Assistant : die Möglichkeit, lokale und Cloud-basierte Sprachassistenten zu erstellen
M5Stack-Kompatibilität und Kommunikationsschnittstellen

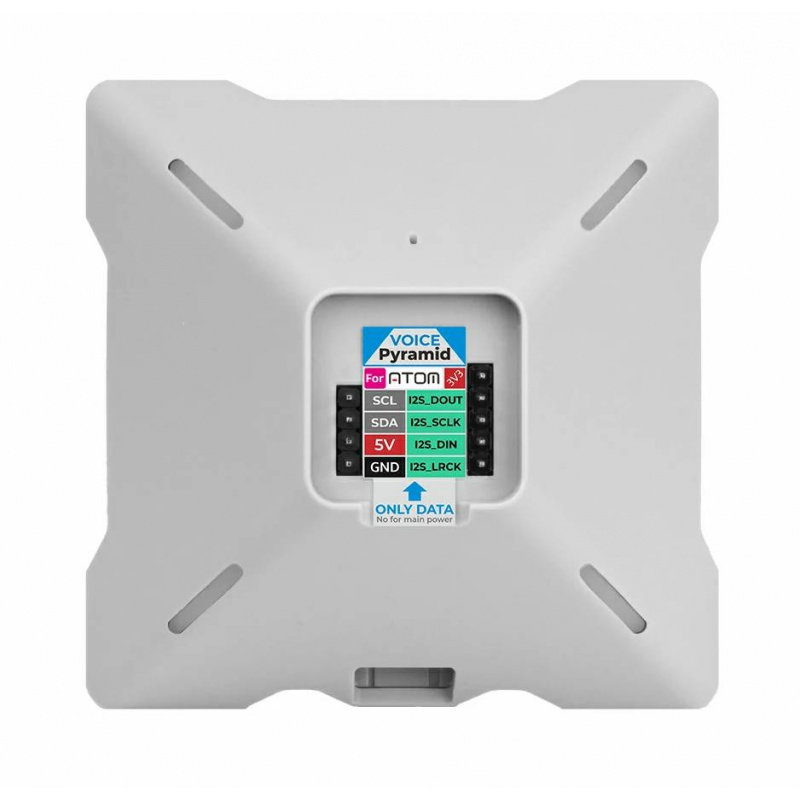

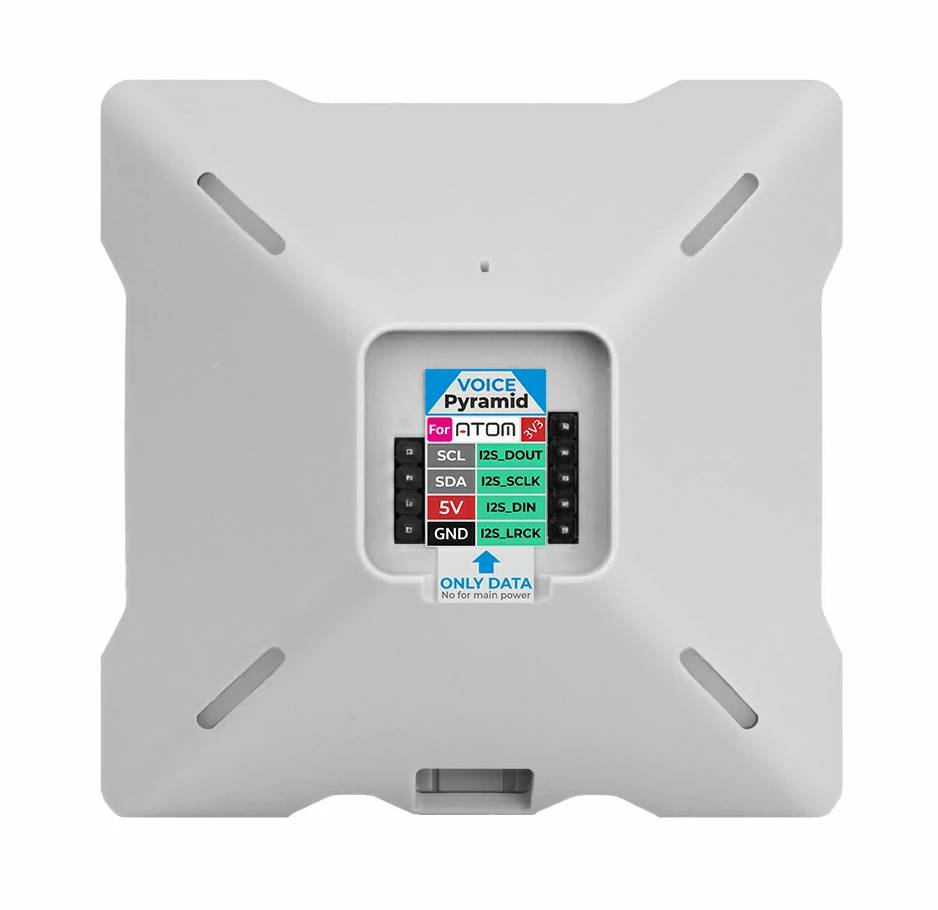

Voice Pyramid wurde speziell für das M5Stack Atom-Ökosystem entwickelt und ist mit verschiedenen Modulen der Atom- und AtomS3-Serie kompatibel. Das Gerät ist unter anderem mit AtomS3R und AtomS3 kompatibel. AtomS3-Lite , Atom-Matrix und Atom-Lite . Das Modul sollte nicht mit Atom Voice verwendet werden , da dies die Geräte beschädigen kann. Die Audiokommunikation erfolgt über die I2S- Schnittstelle, einschließlich der Signale I2S_DOUT, I2S_DIN, I2S_SCLK und I2S_LRCK. Zusätzlich nutzt das Modul den I2C- Bus zur Kommunikation mit den Audioschaltungen, dem RGB-Controller und dem Taktgenerator. Das Gehäuse verfügt außerdem über einen Grove HY2.0-4P-Anschluss zum Verbinden weiterer Module und Sensoren, die mit dem M5Stack kompatibel sind. Dank des Plug-and-Play-Designs lässt sich der Atom-Controller schnell und ohne Löten installieren . Dadurch kann die Voice Pyramid als zentrales Audiomodul für Smart-Home-Systeme, IoT-Geräte und intelligente Sprachassistenten fungieren.

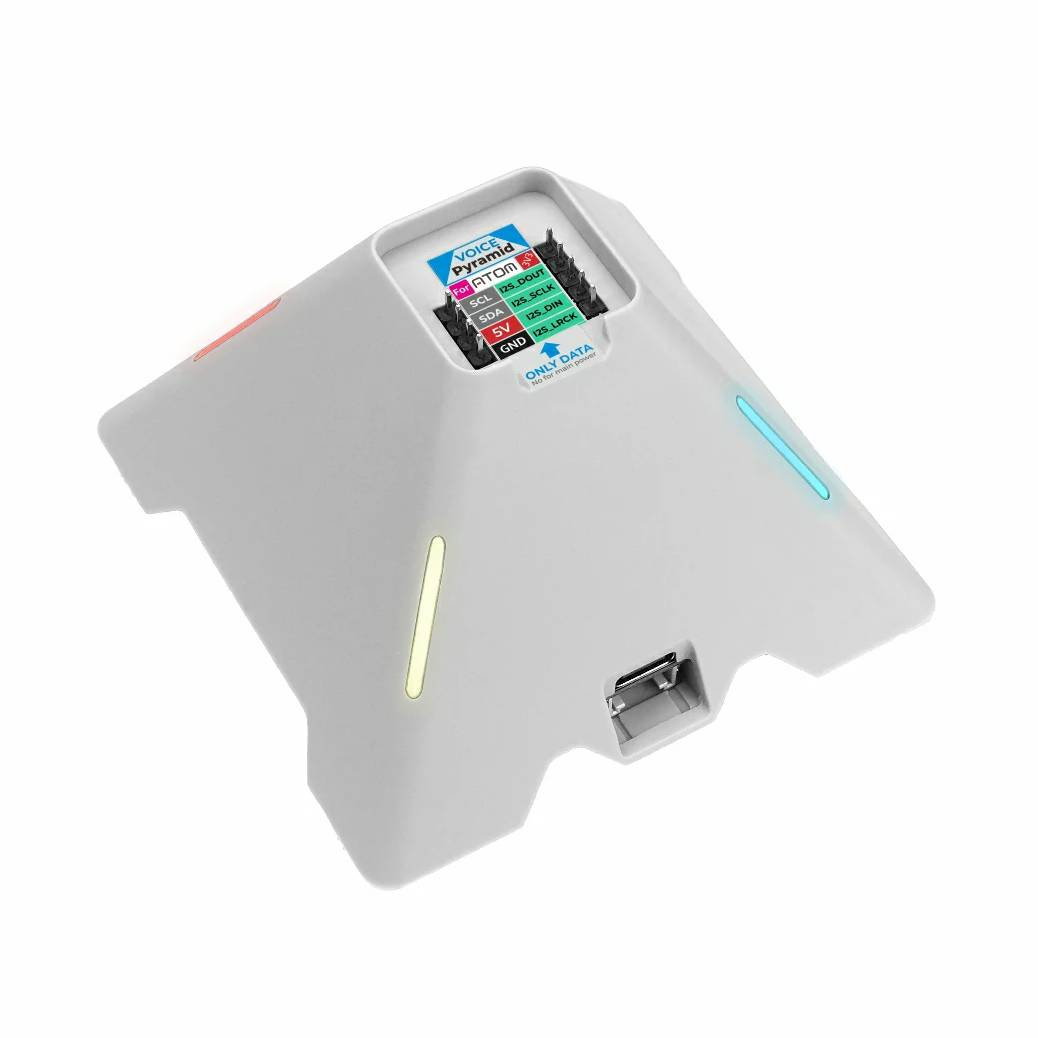

Die Audiodatenbank ist für die Controller der M5Stack Atom-Serie konzipiert.

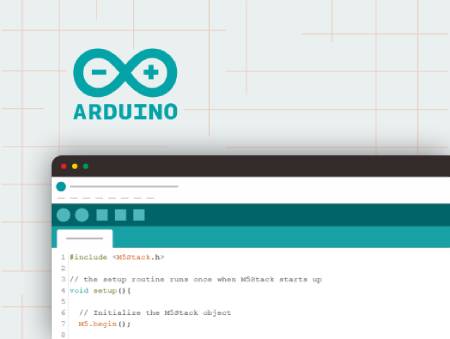

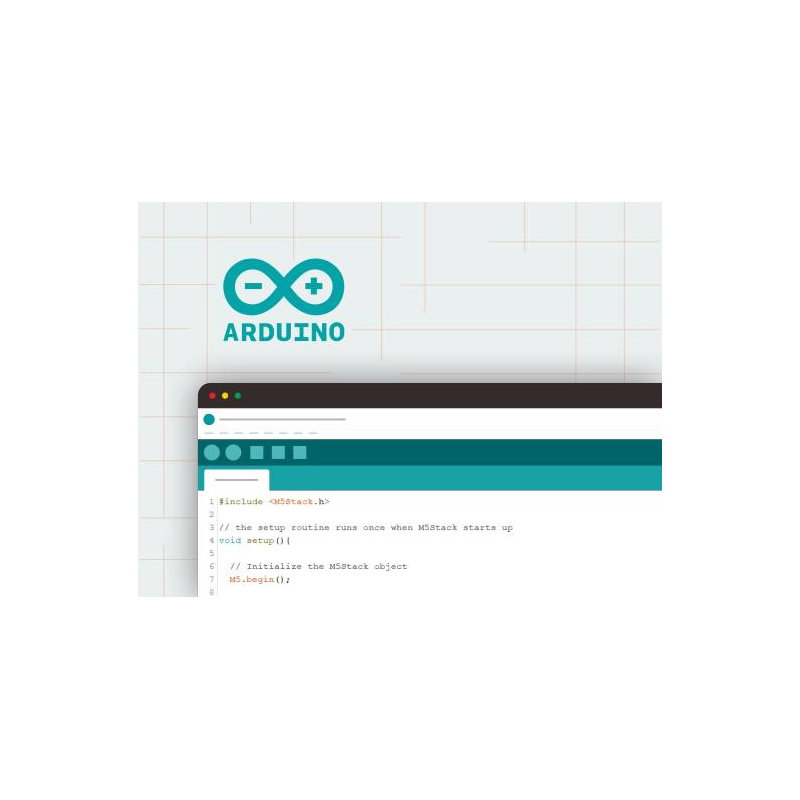

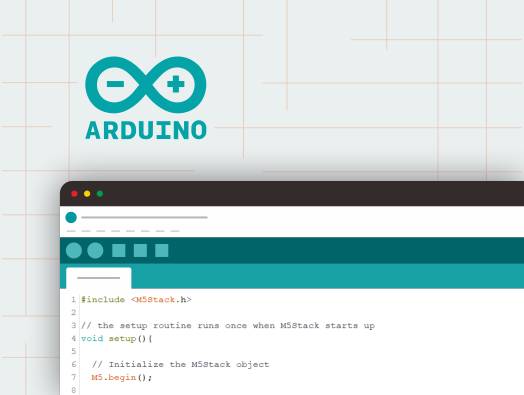

Voice Pyramid unterstützt die Programmierung mit der Arduino IDE und dem ESP-IDF-Framework.
Programmierung und Entwicklung eigener Sprachassistenten
Voice Pyramid unterstützt die Programmierung mit der Arduino IDE und dem ESP-IDF-Framework und eignet sich daher sowohl für Einsteiger als auch für fortgeschrittene Entwickler eingebetteter Systeme. Der Hersteller stellt fertige Bibliotheken, Beispielprojekte und Firmware für eine schnelle Geräteeinrichtung bereit. Mit dem Modul lassen sich lokale Sprachassistenten, Bluetooth-Lautsprecher, Sprachsteuerungsschnittstellen und Systeme zur Integration in Home Assistant entwickeln . Die Unterstützung von WLAN und Bluetooth über kompatible Atom-Module ermöglicht die Erstellung moderner IoT-Geräte, die mit der Cloud kommunizieren oder lokal funktionieren. Vorgefertigte Projekte mit dem Xiaozhi Sprachassistenten und dem Bluetooth-Audioplayer sind ebenfalls verfügbar. Sie können RGB-Beleuchtung steuern, Touchpanels bedienen, Audiodaten von einem Mikrofon einlesen und eigene Spracherkennungsalgorithmen implementieren.
Technische Spezifikationen der Voice Pyramid
- Mikrocontroller: STM32G030F6P6
- Audio-Codec: ES8311
- Audio-ADC-Chip: ES7210
- Mikrofon: LMA3729T381-0Y3S
- Audioverstärker: AW87559
- LEDs: 28 x WS2812 RGB
- Touch-Funktionen: 2 Berührungszonen, 4 Erfassungspunkte
- Kommunikationsschnittstelle: I2C, I2S
- Erweiterungsanschluss: 1x HY2.0-4P Grove
- Versorgungsspannung: 5 V DC
- Standby-Strom: 14,92 mA
- Maximale Stromaufnahme: 578,47 mA
- Betriebstemperatur: -10 °C bis 60 °C
- Kompatibilität: M5Stack Atom / AtomS3 / AtomS3R

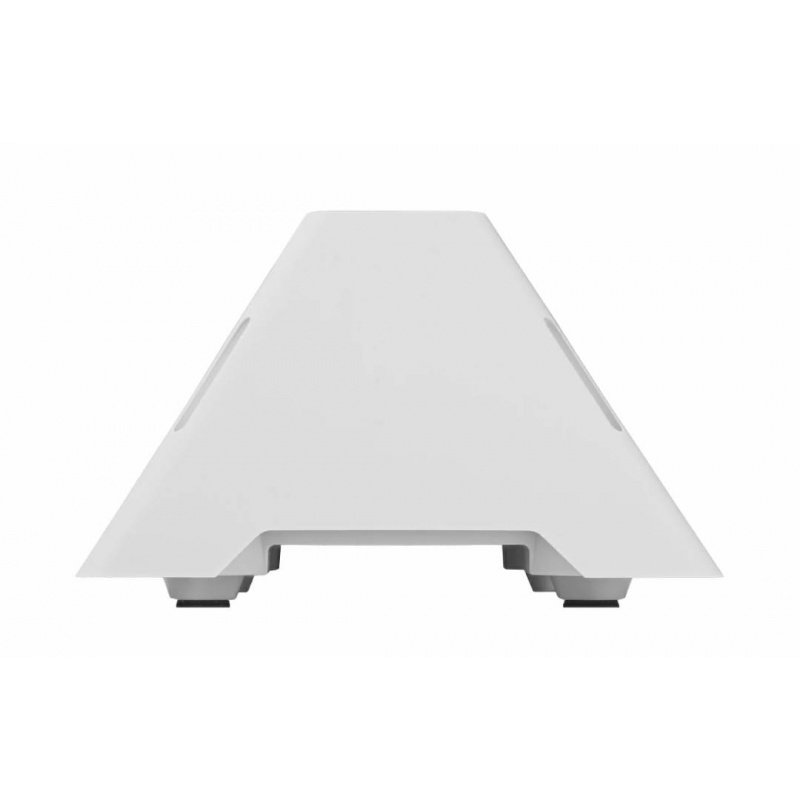

- Produktabmessungen: 83,6 x 83,6 x 56,7 mm
- Produktgewicht: 100,7 g
Inhalt des Sets
- 1x Stimmpyramide
