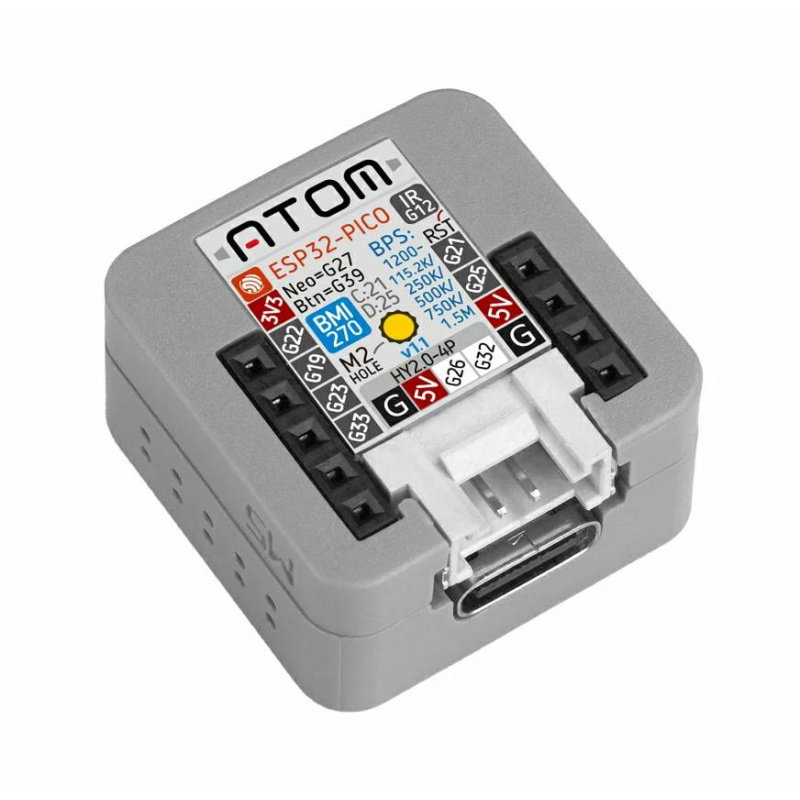

Produktbeschreibung: M5Atom-Matrix v1.1 – Entwicklungsmodul mit RGB-LEDs – ESP32 – M5Stack C008-B-V11
Atom Matrix v1.1 ist eine Erweiterung des beliebten Atom Matrix- Moduls und wurde für Projekte entwickelt, die eine präzise Bewegungserkennung und räumliche Orientierung erfordern. Herzstück des Geräts ist ein ESP32 -PICO-D4 -Chip mit einem Dual-Core-Prozessor ( 240 MHz) , 520 KB SRAM und 4 MB Flash-Speicher . Das Modul bietet 2,4-GHz-WLAN- Kommunikation und ermöglicht so die einfache Integration in IoT-Systeme. Die Vorderseite verfügt über eine 5x5 WS2812C RGB-LED- Matrix , die als Informationsanzeige, Statusanzeige oder Benutzeroberfläche dient. Der integrierte BMI270-Sensor liefert Daten von einem 3-Achsen -Beschleunigungsmesser und einem 3-Achsen -Gyroskop und gewährleistet so hochpräzise Bewegungsmessungen. Zusätzlich ist das Modul mit einem IR-Sender und einer programmierbaren Taste ausgestattet, wodurch Funktionen für Fernbedienung, Steuerung und interaktive Geräte realisiert werden können.

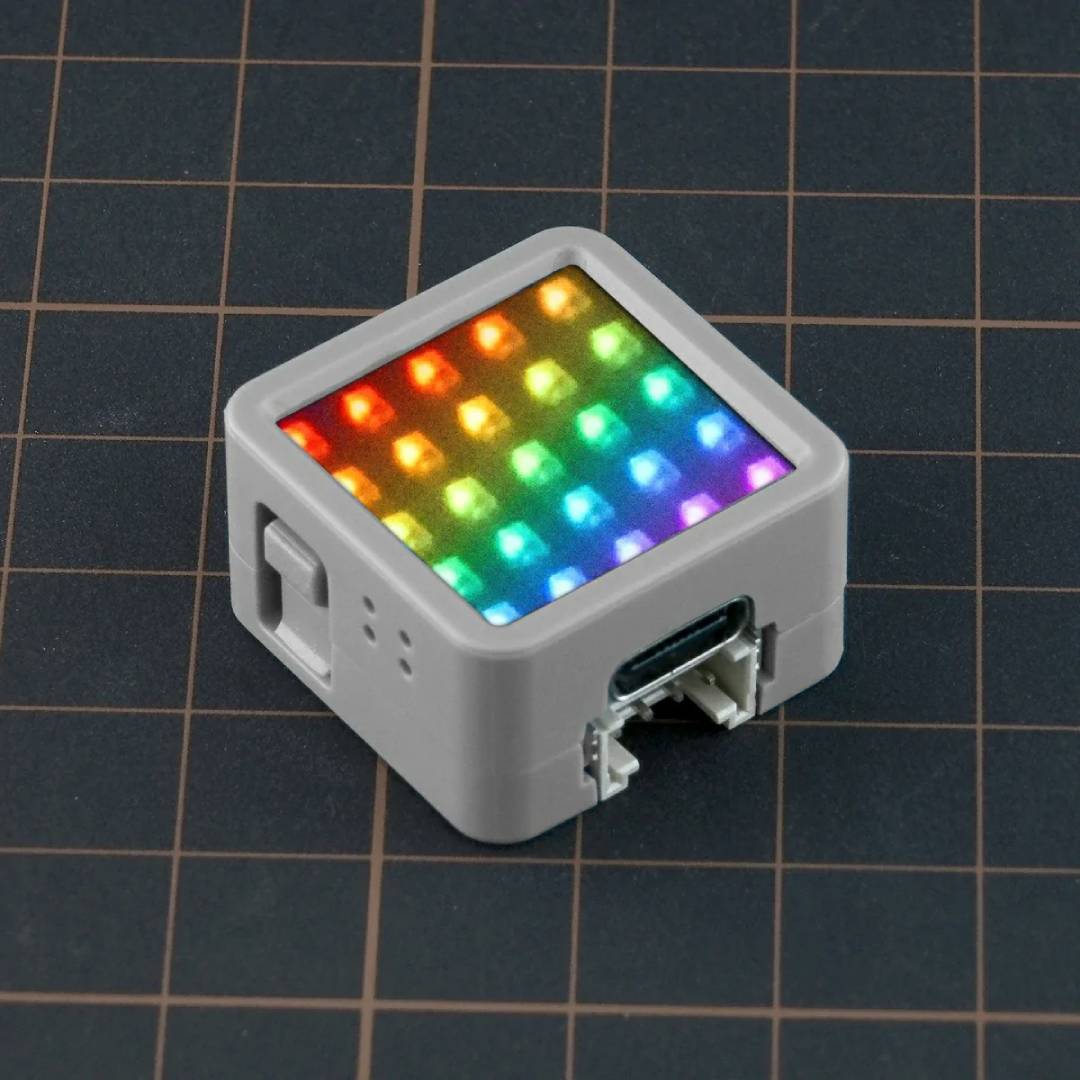

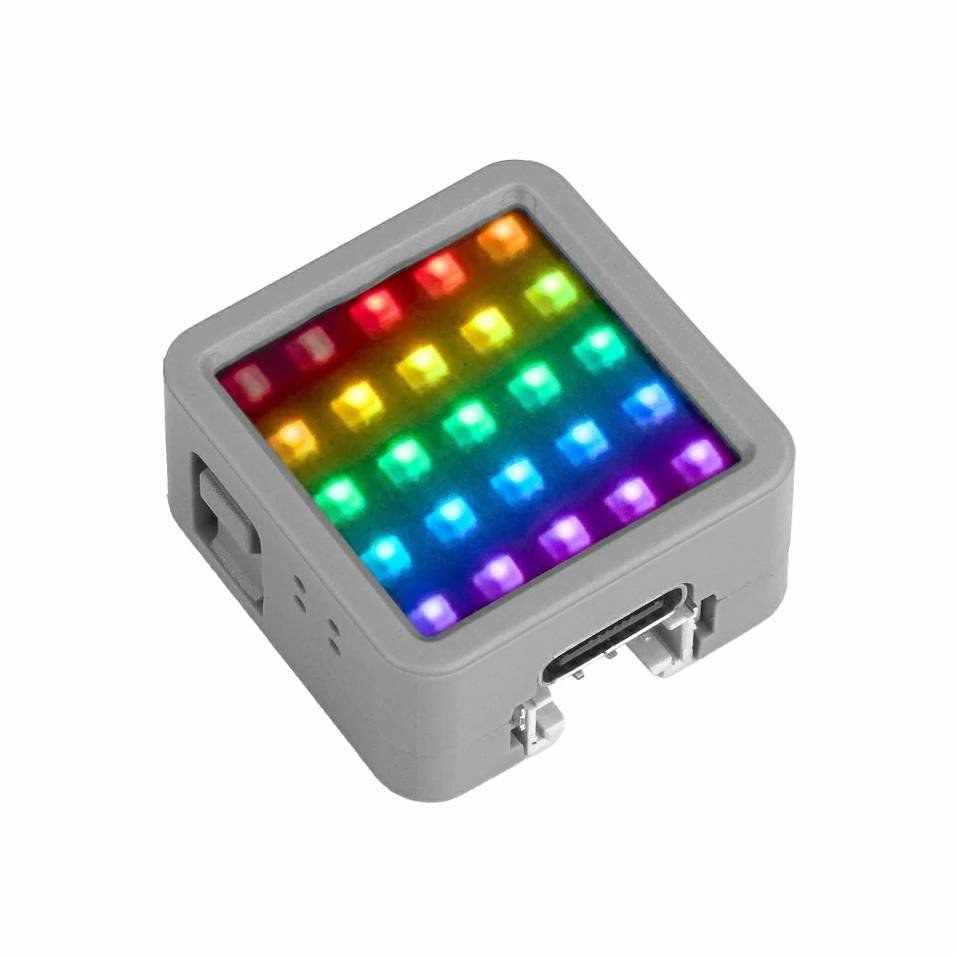

M5Atom-Matrix v1.1 - Entwicklungsmodul mit RGB-LEDs - ESP32 - M5Stack C008-B-V11.

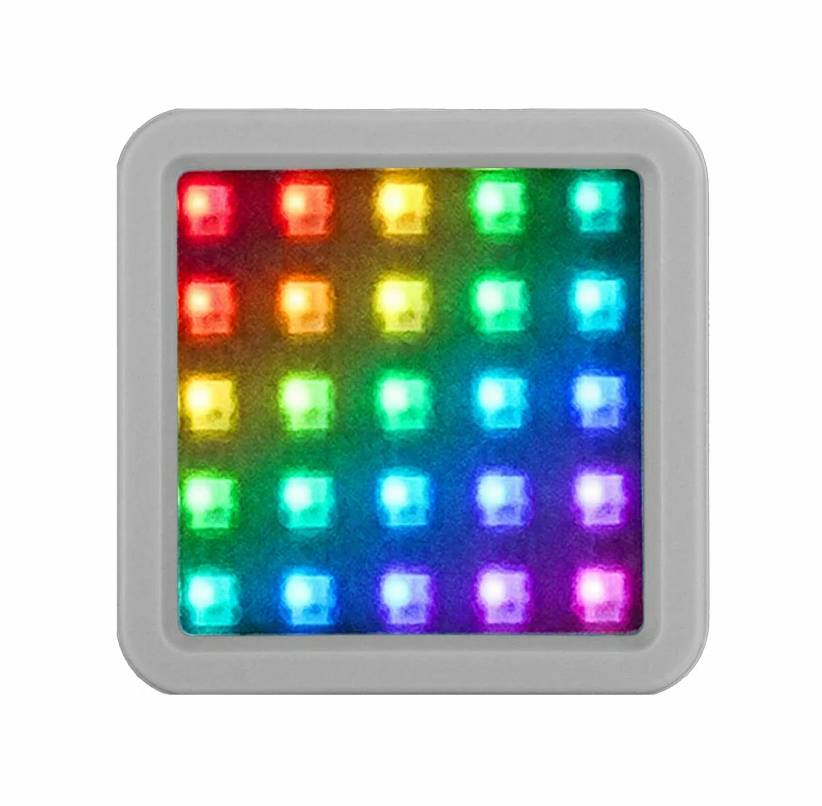

25 adressierbare WS2812C-2020 LEDs ermöglichen die Erstellung von Animationen und visuellen Botschaften.
Hauptmerkmale von Atom-Matrix v1.1
- ESP32-PICO-D4 : Dual-Core-Prozessor mit 240 MHz Taktfrequenz und WLAN-Unterstützung
- BMI270 Präzisionssensor : 6-Achsen-IMU-Modul mit einem 3-Achsen-Beschleunigungsmesser und einem 3-Achsen-Gyroskop
- 5x5 RGB-Matrix : 25 adressierbare WS2812C-2020-LEDs ermöglichen die Erstellung von Animationen und visuellen Botschaften
- Infrarotsender : Unterstützt die Infrarotübertragung zur Steuerung elektronischer Geräte
- Programmierbarer Knopf : Möglichkeit zur Definition eigener Funktionen und Ereignisse
- 2,4-GHz-WLAN-Konnektivität : Integration mit IoT-Plattformen und Automatisierungssystemen
- Grove-Steckverbinder : Schnelle Verbindung von Sensoren und Erweiterungsmodulen ohne Löten
- Kleine Größe : Kompaktes Design mit Abmessungen von nur 24 x 24 x 13,9 mm

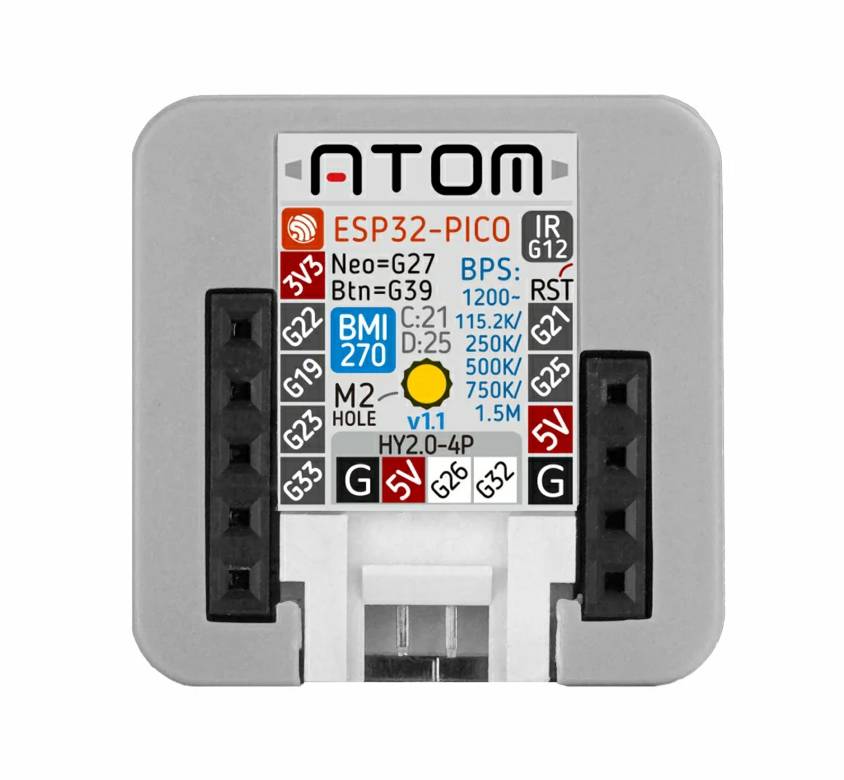

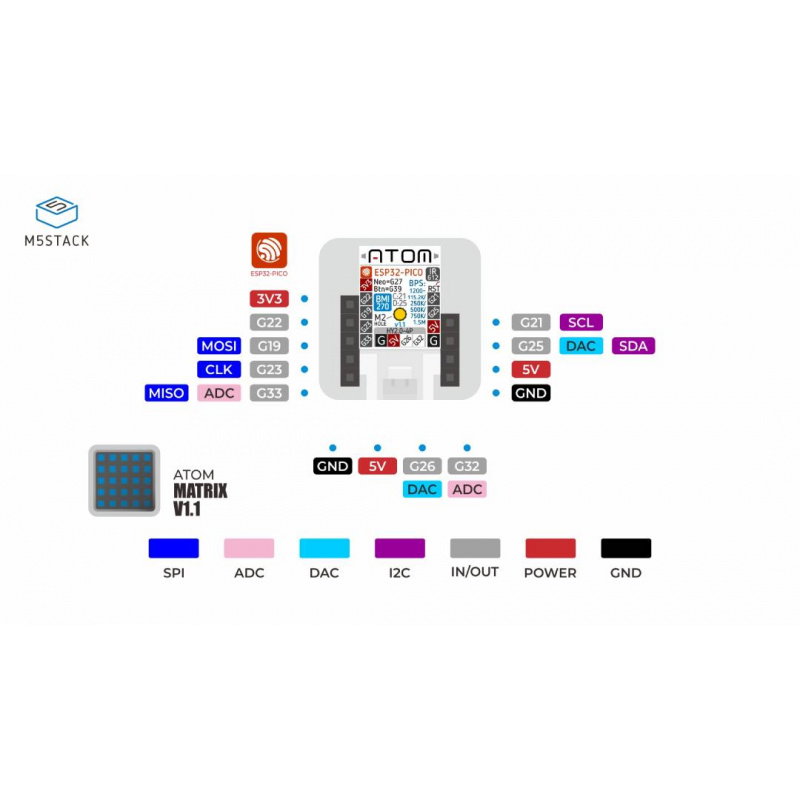

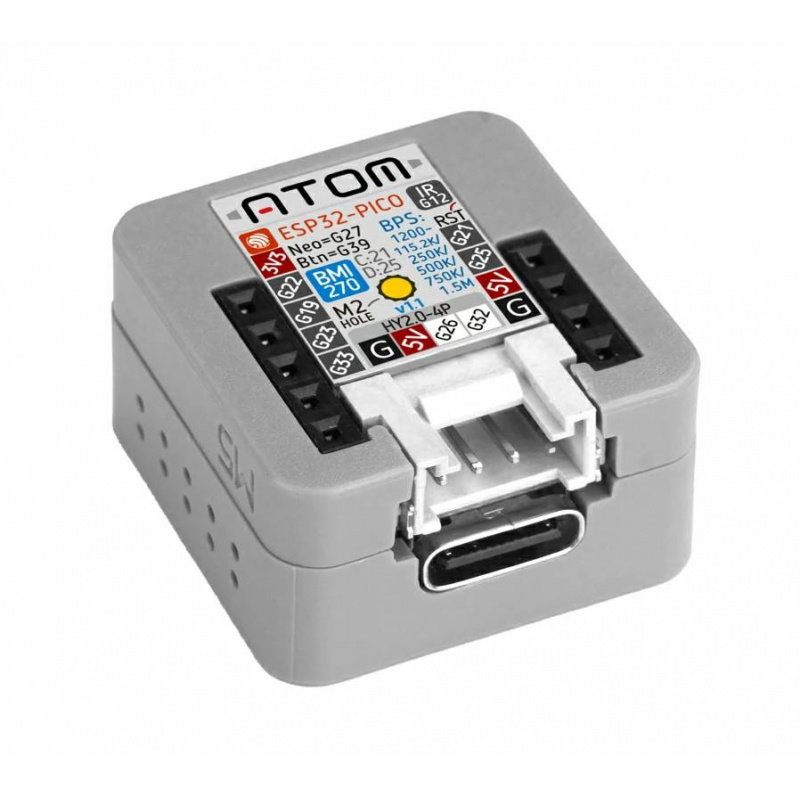

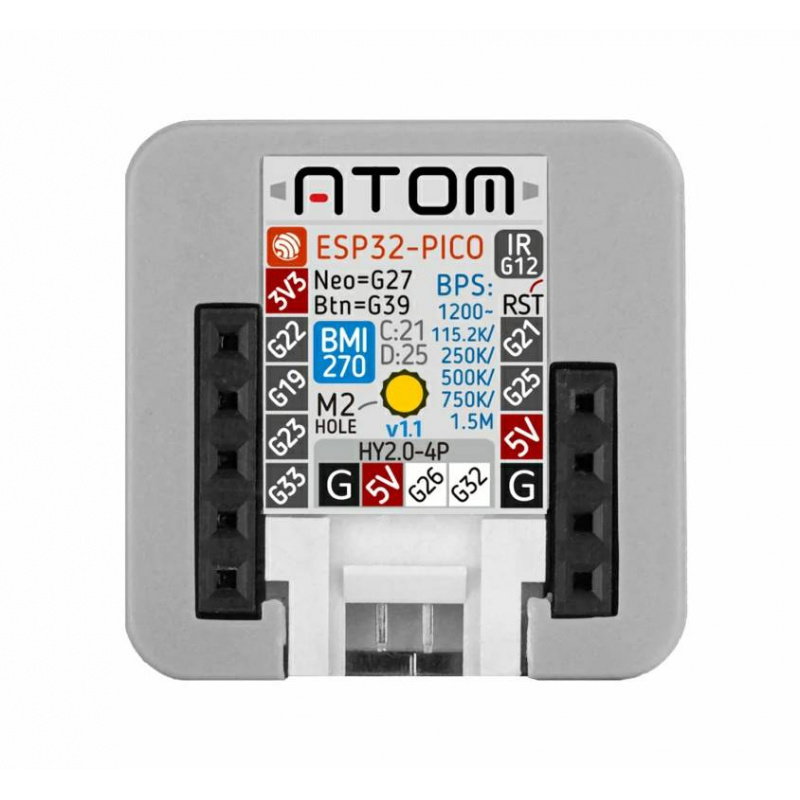

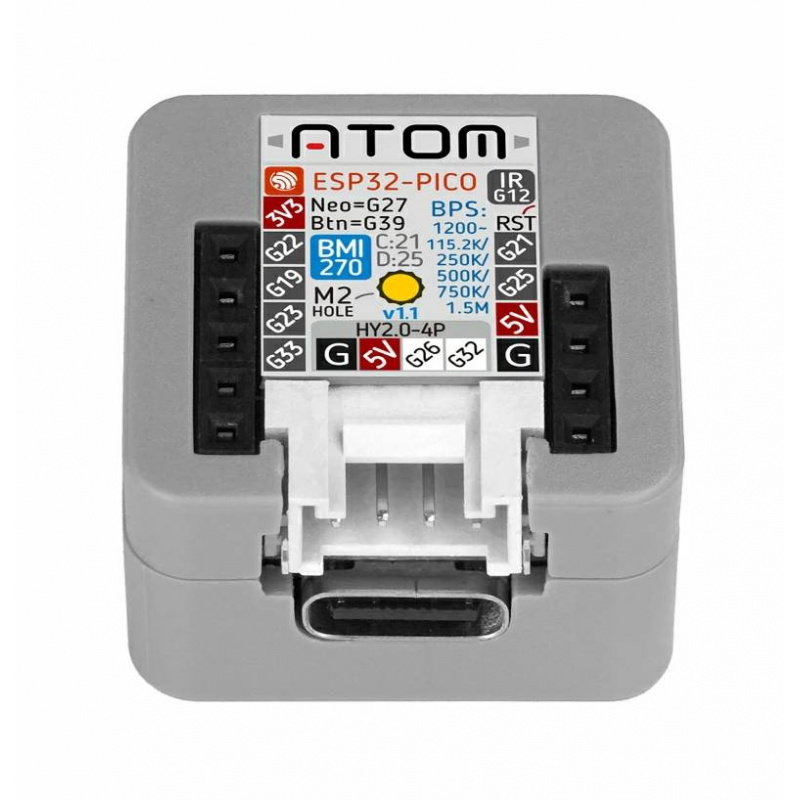

Pinbelegung und Erweiterungsoptionen für das Atom Matrix ESP32-Modul
Trotz seiner kompakten Abmessungen bietet das Modul dank des Grove HY2.0-4P -Anschlusses umfangreiche Erweiterungsmöglichkeiten . Der Anschluss stellt eine 5-V-Stromversorgung, Masse sowie die GPIO26- und GPIO32-Leitungen bereit, die zur Kommunikation mit zusätzlichen Modulen oder zur Ansteuerung eigener Peripheriegeräte genutzt werden können. Intern verwendet der Mikrocontroller zudem dedizierte Leitungen für die LED-Matrix, den Benutzertaster, den IR-Sender und den I²C-Bus zur Kommunikation mit dem BMI270-Sensor. Diese Lösung ermöglicht die gleichzeitige Nutzung integrierter Funktionen und die Erweiterung der Gerätefunktionen durch zusätzliche Sensoren, Displays und Aktoren. Der USB-Typ-C- Anschluss ermöglicht die Programmierung, die serielle Kommunikation und die Stromversorgung des Moduls ohne zusätzliche Adapter.
Atom Matrix v1.1 vs. Atom Matrix – die wichtigsten Unterschiede
Die größte Neuerung in Atom Matrix v1.1 ist der Einsatz eines modernen BMI270-Sensors anstelle des bisherigen MPU6886. Der neue Chip ermöglicht präzisere Orientierungsmessungen und reagiert schneller auf Positionsänderungen . Dank der verbesserten IMU eignet sich das Modul besser für Anwendungen in den Bereichen Bewegungsanalyse, Gestensteuerung, Robotik und räumliche Orientierungsverfolgung. Andere wichtige Designelemente wie der ESP32-PICO-D4, die 5x5-RGB-Matrix, der IR-Sender und der programmierbare Knopf bleiben unverändert.

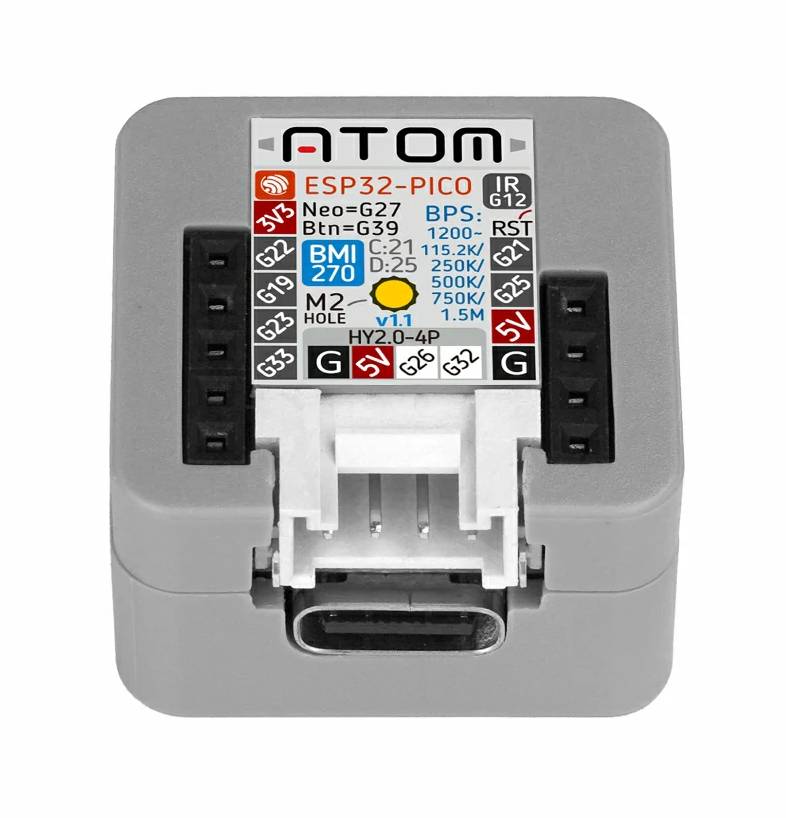

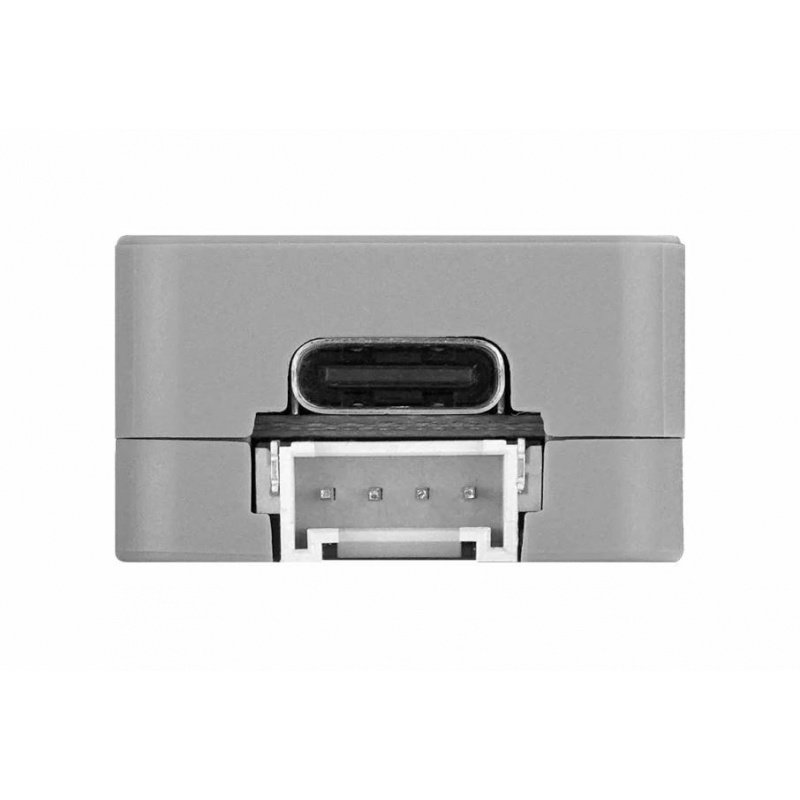

Der USB-Typ-C-Anschluss ermöglicht die Programmierung, die serielle Kommunikation und die Stromversorgung des Moduls.

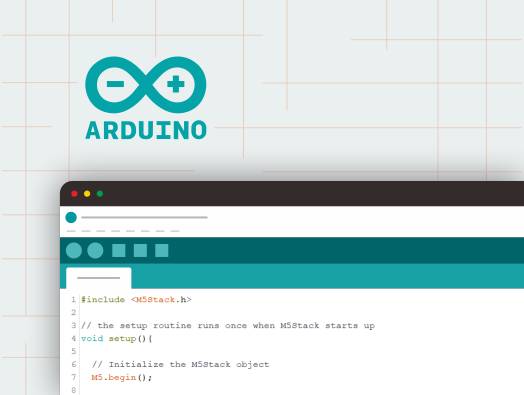

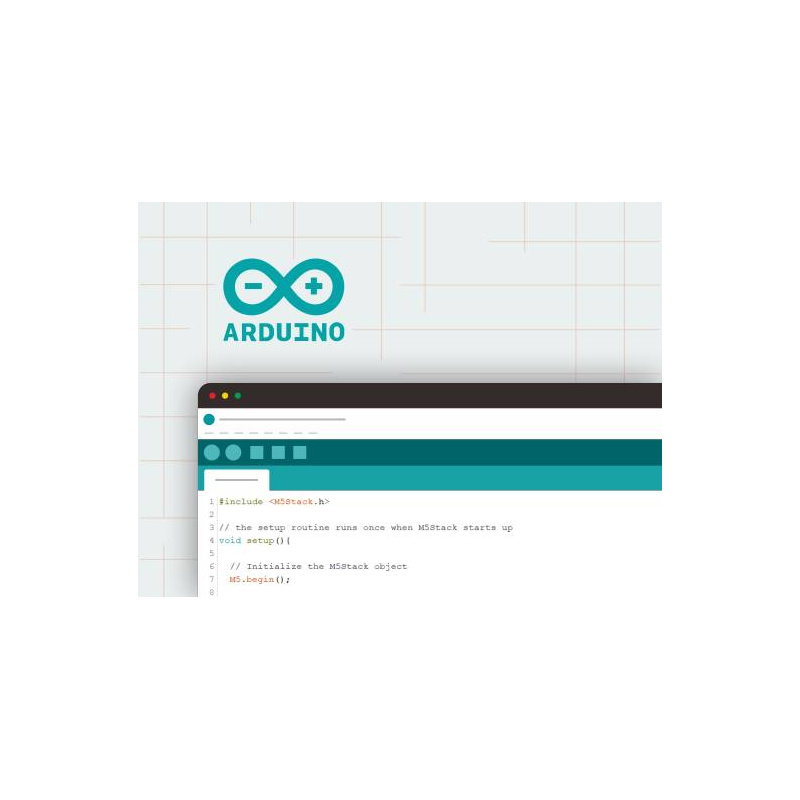

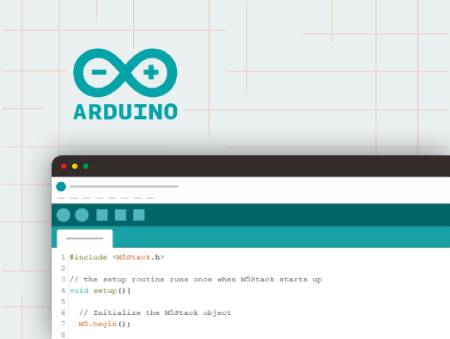

Atom Matrix v1.1 ist kompatibel mit Arduino IDE, ESP-IDF, PlatformIO und UiFlow.
Programmierung des Atom Matrix ESP32 v1.1 Moduls
Atom Matrix v1.1 bietet umfangreiche Programmiermöglichkeiten und eignet sich daher sowohl für Bildungsprojekte als auch für professionelle IoT-Systeme. Das Modul ist vollständig kompatibel mit der Arduino IDE, ESP-IDF, PlatformIO sowie den grafischen Umgebungen UiFlow 1 und UiFlow 2 und ermöglicht so eine Auswahl an Werkzeugen, die auf das jeweilige Erfahrungsniveau des Nutzers zugeschnitten sind. Anfänger können die UiFlow-Plattformen nutzen, mit denen sich Anwendungen blockbasiert und ohne Programmierung erstellen lassen. Fortgeschrittene Anwender können über die Arduino IDE, PlatformIO oder die native ESP-IDF-Umgebung auf den vollen Funktionsumfang des ESP32 zugreifen und dabei auf vorgefertigte Bibliotheken für die RGB-Matrix, den BMI270-Sensor, WLAN-Kommunikation, Infrarotübertragung und Grove-verbundene Geräte zurückgreifen. Dank der großen Beliebtheit der ESP32-Plattform stehen Tausende von Beispielen, Bibliotheken und Community-Projekten zur Verfügung, die die Entwicklung eigener Geräte erheblich beschleunigen.
Atom-Matrix v1.1 Technische Spezifikationen
- Mikrocontroller: ESP32-PICO-D4
- Prozessor: Dual-Core Xtensa LX6 240 MHz
- Leistung: 600 DMIPS
- SRAM-Speicher: 520 kB
- Flash-Speicher: 4 MB
- Drahtlose Verbindung: WLAN 2,4 GHz
- IMU-Sensor: BMI270
- Beschleunigungsmesser: 3-Achsen
- Gyroskop: 3-Achsen
- Sensor-I2C-Adresse: 0x68
- LED-Matrix: 25 x WS2812C-2020
- Infrarotsender: Ja
- Benutzertaste: 1 programmierbar
- Antenne: 2,4-GHz-3D-Antenne
- USB-Schnittstelle: USB Typ-C
- Erweiterungsschnittstelle: Grove (I2C + UART + GPIO)
- Versorgungsspannung: 5 V
- Maximale Stromaufnahme: 500 mA
- Typischer Stromverbrauch: 61,65 mA
- Betriebstemperatur: 0 °C bis 60 °C
- Abmessungen: 24 x 24 x 13,9 mm
- Gewicht: 7,3 g
Inhalt des Sets
- 1x Atom Matrix v1.1
Das Modul funktioniert auch mit anderen M5Stack-Produkten, die mit der Grove-Schnittstelle ausgestattet sind.
