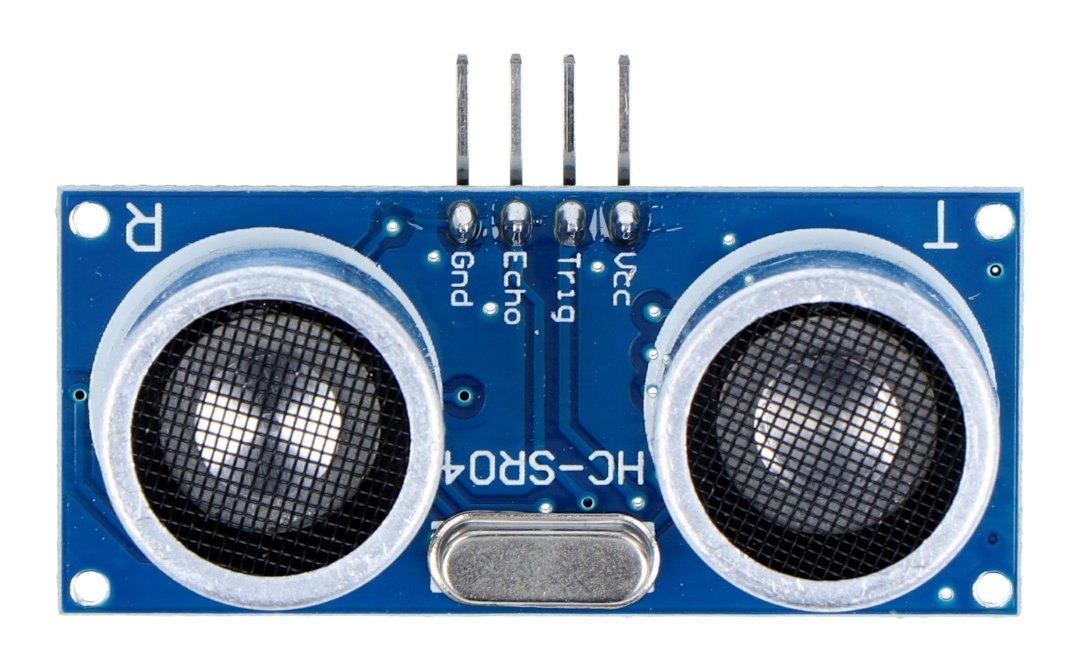

Ultraschall-Abstandssensor HC-SR04 2-200cm - justPi

Index: MOD-01420 EAN: 5903351241366

Ultraschallsensor , der im Bereich von 2 cm bis 200 cm arbeitet. Es wird mit einer Spannung von 5 V versorgt. Der Ausgang ist ein Signal, dessen Dauer proportional zur gemessenen Entfernung ist.

Ultraschall-Abstandssensor HC-SR04 2-200cm - justPi
1,90 €
1,60 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: justPi

Produktbeschreibung: Ultraschall-Abstandssensor HC-SR04 2-200cm - justPi

Der Ultraschall-Sensor funktioniert im Bereich 2-200cm. Versorgt mit 5 V – Spannung. Der Ausgang ist ein Signal, dessen Dauerzeit verhältnismäßig zu gemessener Entfernung ist. Kompatibler Abstandssensor mit Raspberry Pi und Arduino – HC-SR04-Ultraschall-Sensor.

Das Produkt ist mit Arduino und Raspberry Pi kompatibel

Anwendungsweise des HC-SR04-Abstandssensors

Um eine Messung zu beginnen, soll man einen Spannungsimpuls an einen TRIG-Pin (hoher Stand 5V) 10 Sekunden lang angeben. Das Modul macht die Abstandsmessung mithilfe von einer Schallwelle mit Frequenz 40 kHz. An einen Microcontroller wird ein Signal verschick, in dem die Entfernung von der Laufzeit hohen Standes abhängig ist. Man kann sie aus einem Muster berechnen.

Entfernung im Test = (Zeit des hohen Standes × Schallgeschwindigkeit (340 m / s) / 2

wo:

  • Distanz im Test - gemessene Distanz
  • High-Pegel-Zeit - Dauer des hohen Zustands
  • Schallgeschwindigkeit - Geschwindigkeit der Ausbreitung der Schallwelle in der Luft - 340 m / s

Kurz gesagt, um das Ergebnis in cm zu erhalten, können Sie die Formel verwenden:

Abstand [cm] = (Zeit der hohen Zustands [us] * 34) / 1000/2

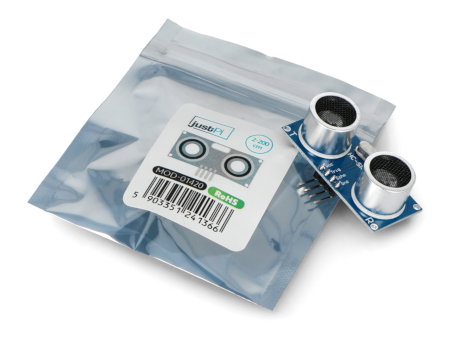

Ultradźwiękowy czujnik odległości SR04

Ultraschall-Abstandssensor HC-SR04 2-200cm - justPi.

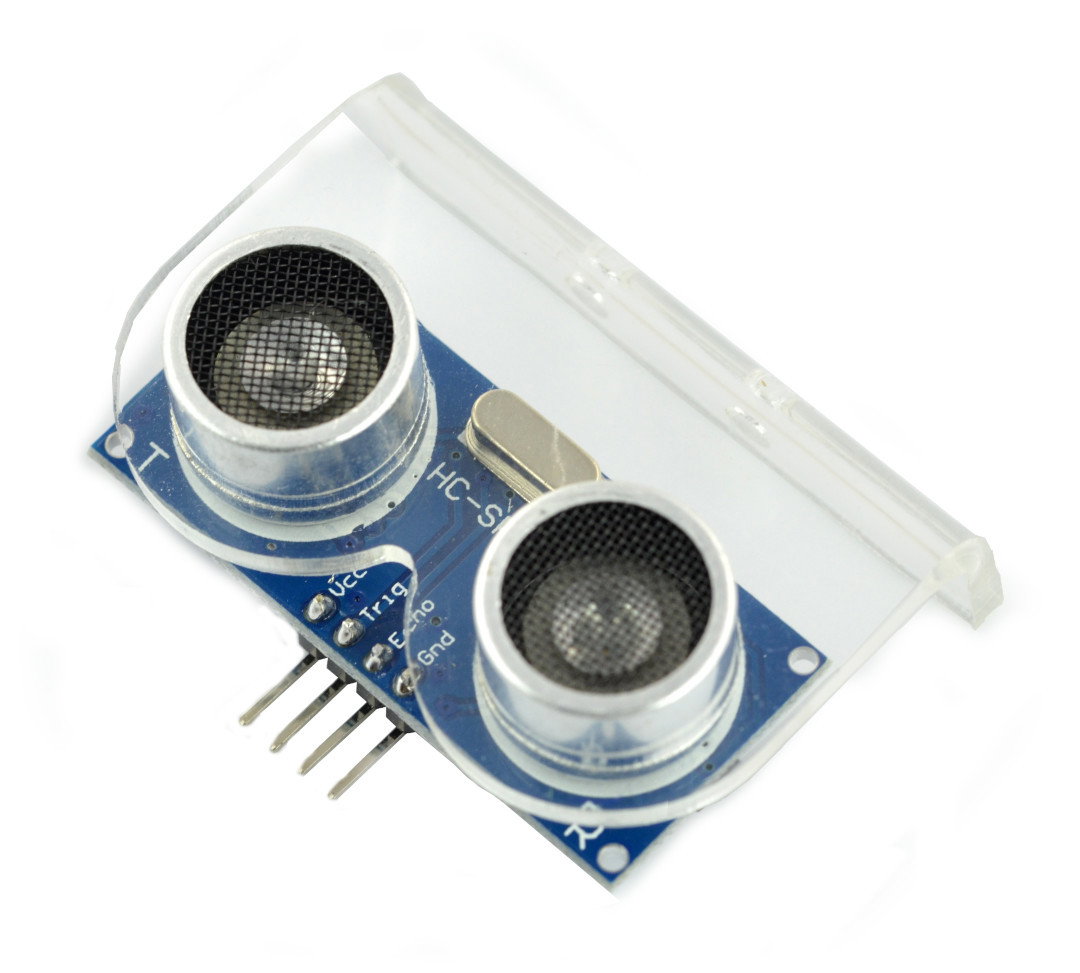

Unser Angebot umfasst auch ein Montagegehäuse für diesen HC-SR04-Sensor (blau).

Spezifikation des Ultraschallsensors HC-SR04 - justPi

  • Versorgungsspannung: 5V
  • Durchschnittliche Stromaufnahme: 15 mA
  • Messbereich: von 2 cm bis 200 cm
  • Ausgang: Frequenzsignal
  • Arbeitsfrequenz: 40 kHz
  • Abmessungen: 45 x 20 x 15 mm
  • Kompatibel mit Raspberry Pi und Arduino Ultraschall-Abstandssensor

Details in der Dokumentation .

Abstandssensor für Arduino und Raspberry Pi

Der Ultraschall-Abstandssensor HC-SR04 ist für den Einsatz in Geräten bestimmt, die die Verwendung eines Elements erfordern, das Informationen über den aktuellen Abstand zum Objekt vor ihnen liefern kann. Der Sensor eignet sich perfekt für Projekte wie Roboter, ferngesteuerte Fahrzeuge oder Drohnen, sowie als Teil von selbstgebauten Parksensoren.

Das Element misst den Abstand zu einem vor ihm liegenden Objekt anhand des von ihm ausgesandten Ultraschalls – zur Abstandserkennung wird eine akustische Welle mit einer Frequenz von 40 kHz verwendet. Der Sensor misst die Zeit, in der der reflektierte Schall zu ihm zurückkehrt, und berechnet dann anhand einer speziellen Formel die Entfernung zwischen ihm und dem Objekt basierend auf diesem Wert. Der Messwert der Messung wird in Form eines Signals ausgegeben, dessen Länge direkt proportional zum Abstand des Sensors von dem die Schallwelle reflektierenden Objekt ist.

Video über den Sensor HC-SR04.

Ultraschall-Abstandssensor HC-SR04 2-200cm.

Ultraschall-Abstandssensor HC-SR04 2-200cm.

HC-SR04-Sensor von Cytron Technologies

Es wurde für den Einsatz in elektronischen und robotischen Strukturen entwickelt. Das Element wird mit Strom mit einer Spannung von 5 V betrieben, und sein durchschnittlicher Stromverbrauch beträgt 15 mA. Das Gerät kann die Entfernung zu Objekten messen, die zwischen 2 und 200 cm von ihm entfernt sind. Die Abmessungen des Sensors betragen 45 x 20 x 15 mm.

Das Botland-Angebot umfasst auch ein praktisches Montagegehäuse, das die Installation des Produkts an der gewünschten Stelle erleichtert. Der Sensor ist mit den beliebten Minicomputern Arduino und Raspberry Pi kompatibel und eignet sich daher perfekt für Projekte, bei denen diese Platinen als Logiksystem verwendet wurden. Detaillierte Informationen zur Bedienung des Produkts finden Sie in der Dokumentation des Herstellers. Oben finden Sie auch ein Anleitungsvideo, das die Funktionsweise des Sensors erklärt, sowie Links zu Websites, auf denen es Tutorials gibt, wie man den Sensor an Arduino und Raspberry Pi anschließt, wie man damit die Entfernung richtig misst und welche Projekte das sein können mit diesem Modell gemacht.

Stromspannung aus 5,0 V
Stromspannung Nieder 5,0 V
Schnittstelle Digitale Ein-/Ausgänge
Modul - Entfernung Nieder 200cm
Modul - Distanz aus 2,0cm
PAKETBREITE 5.5 cm
PAKETHÖHE 5 cm
PAKETTIEFE 1.8 cm
PAKETGEWICHT 0.009 kg

Piotr

05/10/23

Frage: Der Sensor misst zwischen 2 und 400 cm, nicht bis zu 200 cm. So steht es in der Dokumentation.
Antwort: Der Sensor ist in der Lage, größere Entfernungen zu messen, die beste Genauigkeit ist jedoch bei Entfernungen bis zu 200 cm gegeben.
