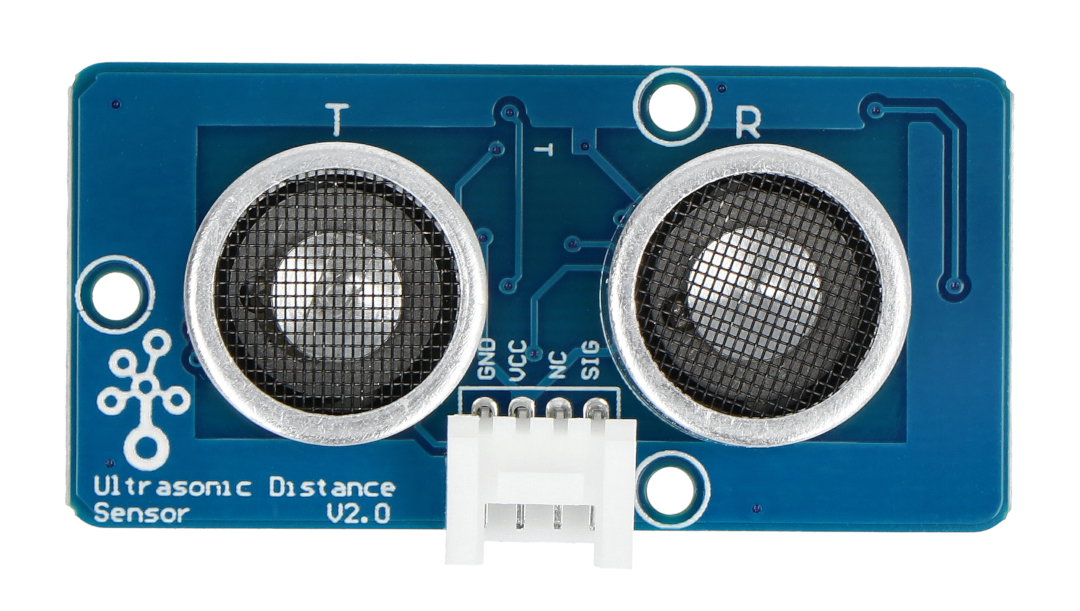

Produktbeschreibung: Grove - Ultraschall-Abstandssensor 3-350cm
Ultraschallsensor , der im Bereich von 3 cm bis 350 cm arbeitet . Es wird mit einer Spannung von 5 V versorgt. Der Ausgang ist ein Signal, dessen Dauer proportional zur gemessenen Entfernung ist.
|
Das Produkt ist mit Arduino und Raspberry Pi kompatibel |

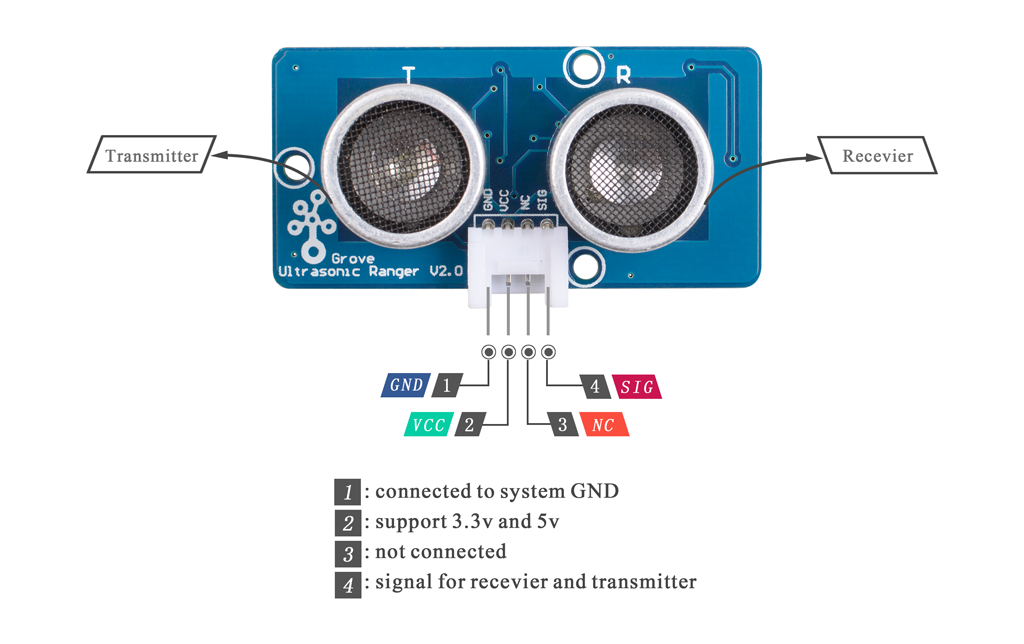

Verbindung
Der Sensor kommuniziert digital mit dem Mikrocontroller. Es hat folgende Ausgänge:
| Stift | Beschreibung |
|---|---|
| Masse | Systemmasse - schwarzer Draht. |
| VCC | Versorgungsspannung von 3,2 V bis 5,2 V - rotes Kabel. |
| NC | Nicht angeschlossen - weißes Kabel. |
| SIG | Empfängersignal - gelbes Kabel. |
Spezifikation
- Versorgungsspannung: 3,2 V bis 5,2 V
- Durchschnittliche Stromaufnahme: 8 mA
- Auflösung: 1 cm
- Messbereich: von 3 cm bis 350 cm
- Ausgang: PWM
- Echosignal: TTL
- Arbeitsfrequenz: 40 kHz
- Messwinkel: 15 Grad
- Arbeitstemperatur: von -10 °C bis 60 °C
- Abmessungen: 50 x 25 x 16 mm
- Gewicht: 13 g
