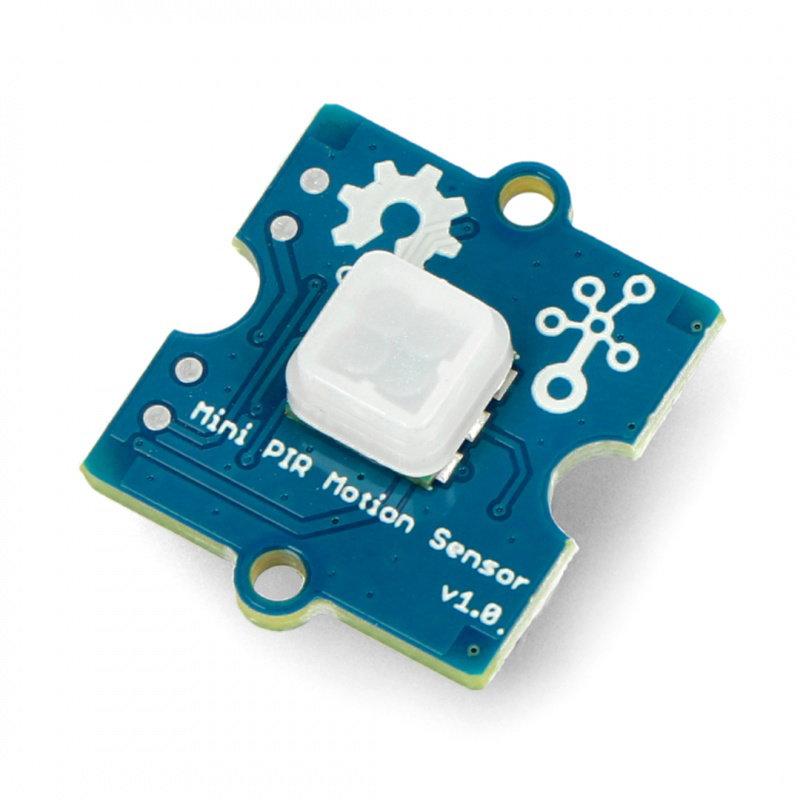

Produktbeschreibung: Grove - Mini-PIR-Bewegungssensor
PIR-Bewegungssensor basierend auf dem S16-L221D-System mit einer Schnittstelle, die mit der Grove -Serie kompatibel ist. Die Erkennung des Objekts wird digital signalisiert - High-Zustand am SIG-Pin. Es zeichnet sich durch einen geringen Stromverbrauch aus. Die Reichweite des Sensors beträgt 2 m . Über einen Kontakt auf der Rückseite der Platine, an den ein Potentiometer angelötet werden kann, kann die Empfindlichkeit des Sensors eingestellt werden. Das Modul wird mit einer Spannung von 3,3 V oder 5 V versorgt.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel Der Hersteller stellt eine Bedienungsanleitung für Benutzer von Arduino und Raspberry Pi zur Verfügung. |

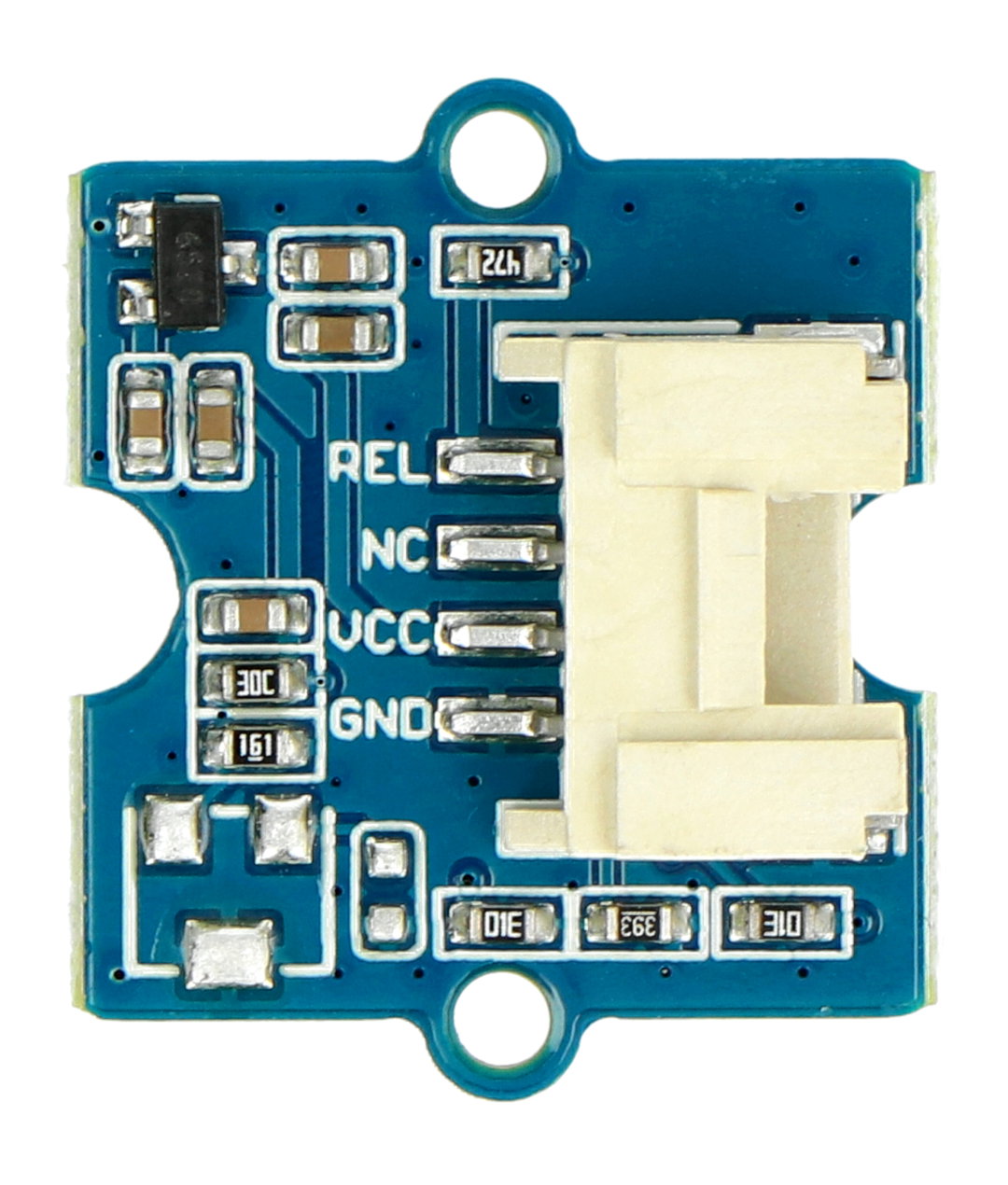

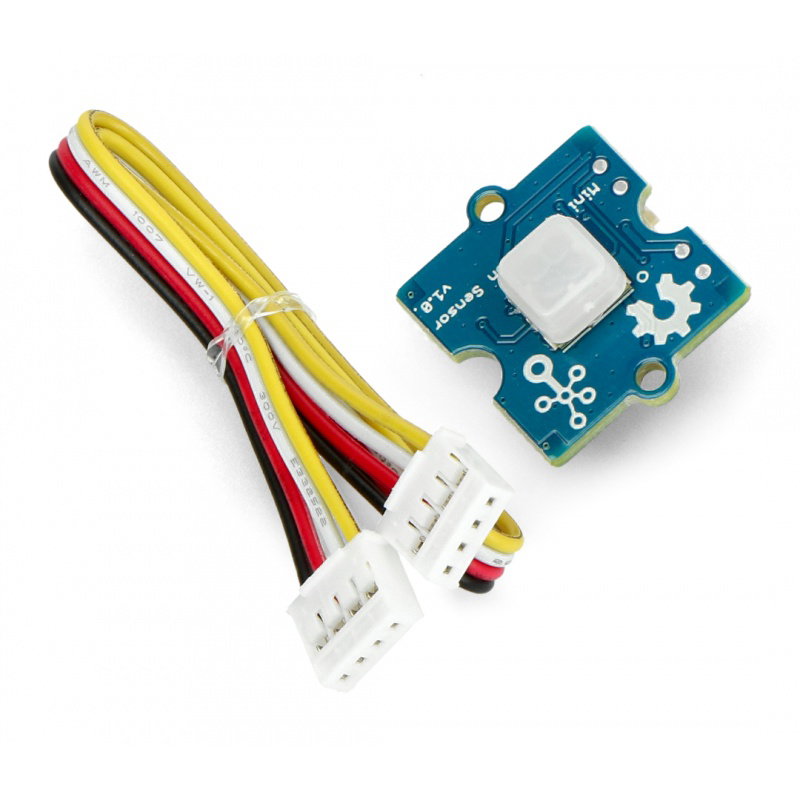

Modul mit Grove-Schnittstelle.
| Stift | Beschreibung |
|---|---|
| REL | Sensorsignal. |
| NC | Nicht verbunden. |
| VCC | Versorgungsspannung von 3,3 V bis 5 V. |
| Masse | Die Masse des Systems. |
Spezifikation des Mini-PIR-Sensors
- Versorgungsspannung: von 3,3 V bis 5 V
- Stromaufnahme: von 12 µA bis 20 µA
- Reichweite: 2 m bis 5 m (Standard 2 m bei 25 °C)
- Empfindlichkeit: von 120 μV bis 530 μV
- System: S16-L221D
- Blickwinkel:
- X: 110°
- Y: 90°
- Abmessungen: 20 x 20 x 12 mm
- Gewicht: 8 g
