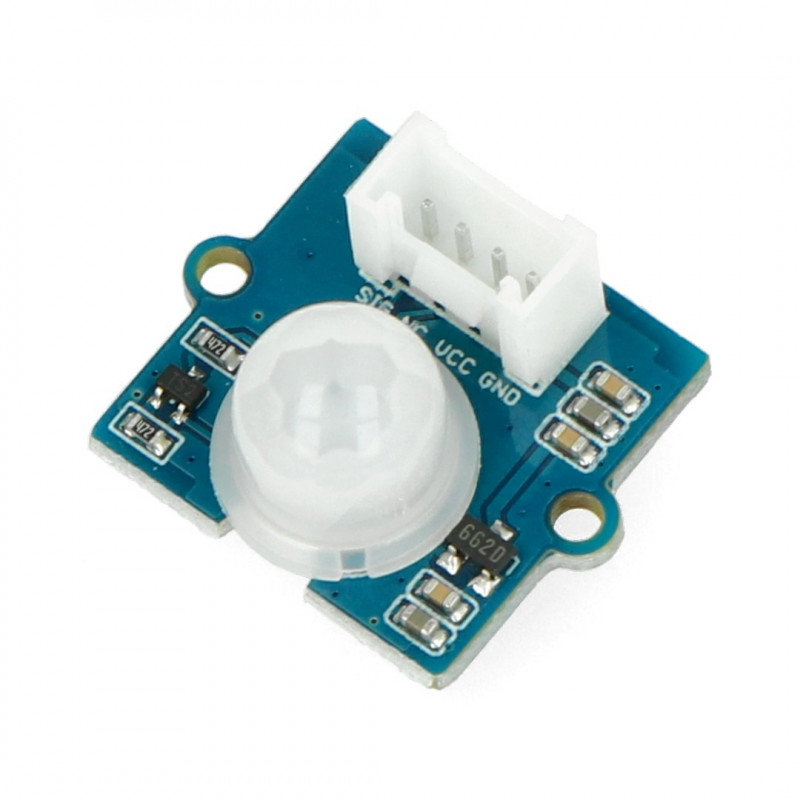

Produktbeschreibung: Grove - PIR digitaler Bewegungssensor - Seeedstudio 101020793
PIR -Sensor zur Bewegungserkennung mit IR-LEDs. Damit können Sie am Ausgang einen Low- oder High-Zustand erzeugen. Es ist nicht erforderlich, dass die Arduino- Bibliothek ordnungsgemäß funktioniert. Er erfasst Bewegungen im Bereich von 3,2 m bis 12 m . Es wird mit einer Spannung von 3 V bis 5 V versorgt. Der verwendete Grove-Stecker ermöglicht eine einfache Verbindung des Sensors mit dem Base Shield .

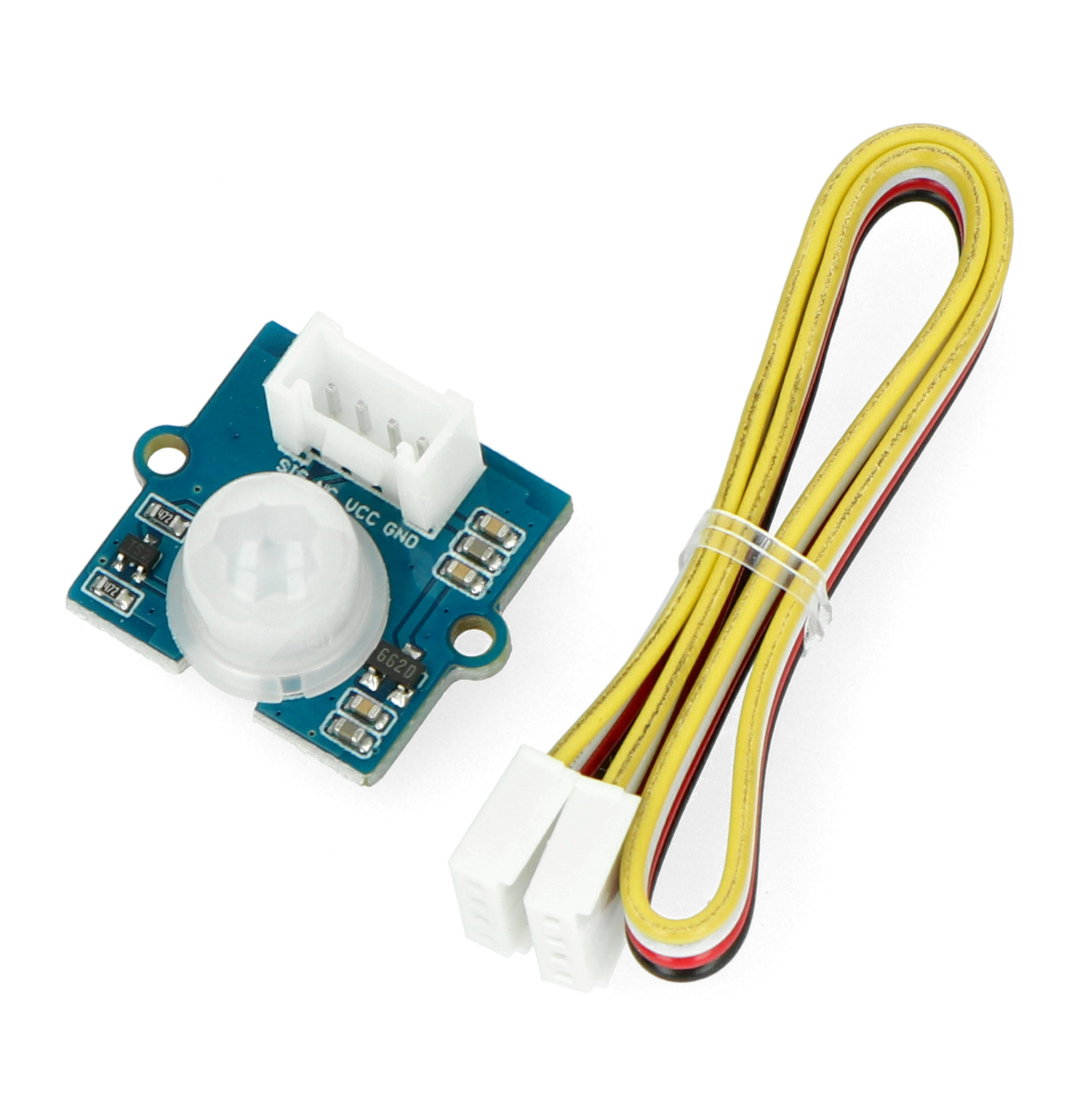

PIR-Bewegungssensor mit Grove-Kabel.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel Der Hersteller stellt eine Bedienungsanleitung für Arduino und Raspberry Pi zur Verfügung. |
Anschluss des PIR-Bewegungssensors
Der Sensor sollte mit einem digitalen Pin des Mikrocontrollers verbunden werden, z.B. Arduino-Modul oder Minicomputer Raspberry Pi.

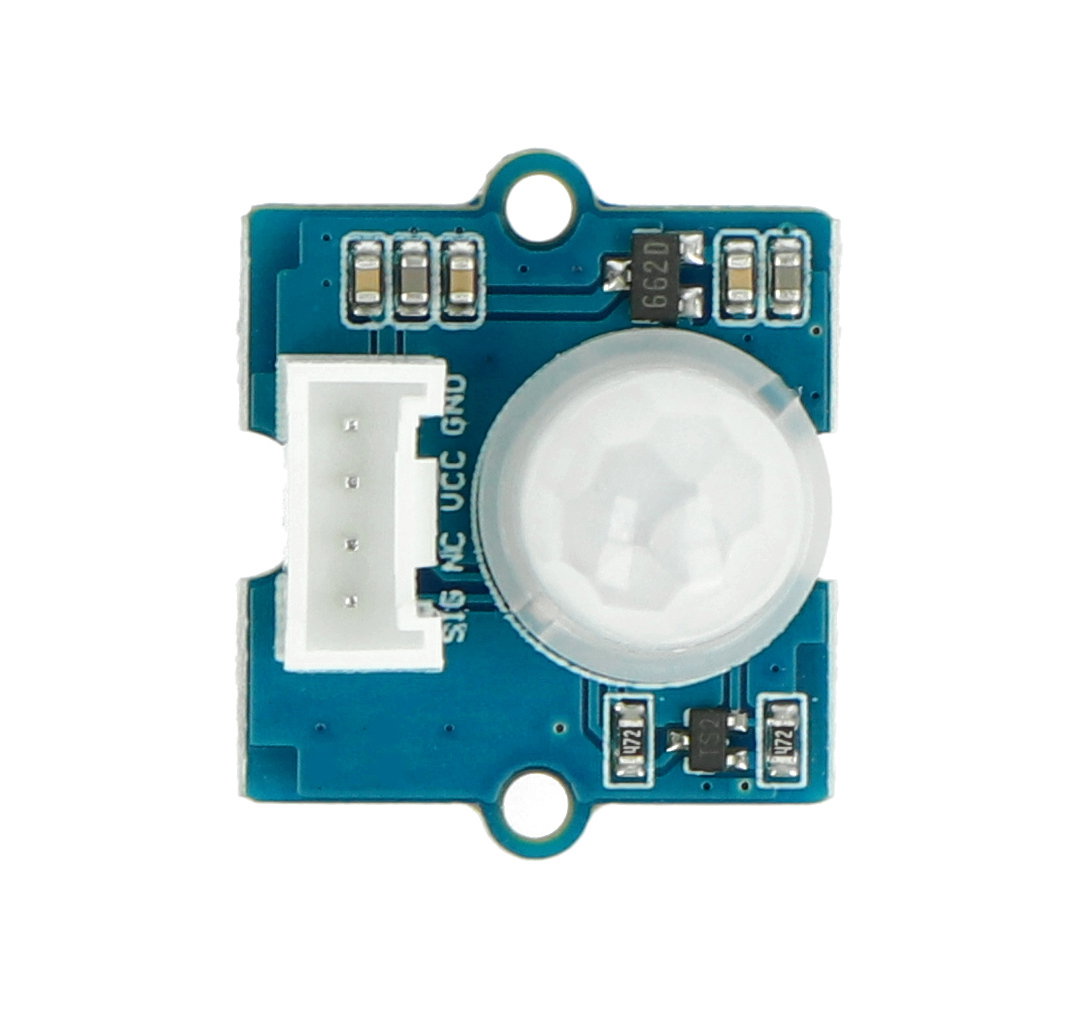

| Stift | Beschreibung |
|---|---|
| SIG | Digitaler Signalstift. |
| NC | Nicht verbunden. |
| VCC | Versorgungsspannung von 3 V bis 5 V. |
| Masse | Die Masse des Systems. |
Spezifikation des PIR-Bewegungssensors
- Versorgungsspannung: 3 V bis 5 V
- Erfassungswinkel: 100 °
- Erkennungsabstand: 3,2 m bis 12 m
- Reaktionszeit: bis zu 1 s
- Arbeitstemperatur: -20 °C bis 85 °C
- Schnittstelle: Grove
- Abmessungen: 20 x 20 x 11,5 mm
- Gewicht: 3 g
