Produktbeschreibung: Grove - RPR-220 Reflexionssensor v1.3

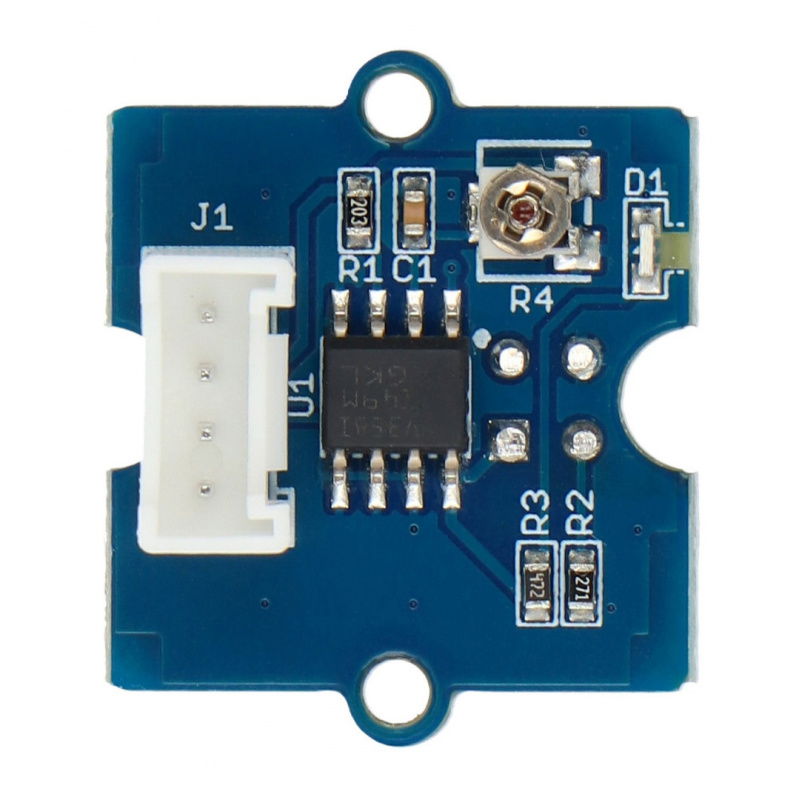

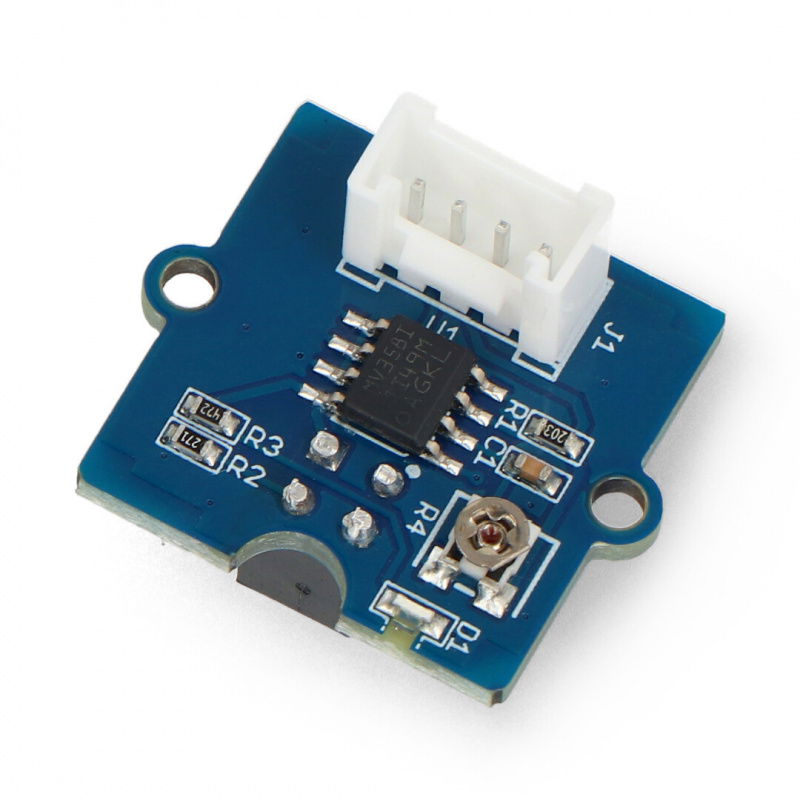

Ein Modul aus dem Grove-Sortiment, das auf dem Reflexionssensor RPR-220 basiert. Er besteht aus einer Infrarot-Leuchtdiode und einem hochempfindlichen Fototransistor. Helle Objekte vor dem Sensor reflektieren mehr Infrarotlicht und erzeugen mehr Strom im Fototransistor als Objekte mit dunkler Oberfläche. Er wird mit 5 V versorgt. Er hat einen Messbereich von 0 bis 45 mm. Er hat einen digitalen Ausgang und ist daher mit den meisten Laufzeitmodulen kompatibel, einschließlich Raspberry Pi und Arduino.
Anschluss

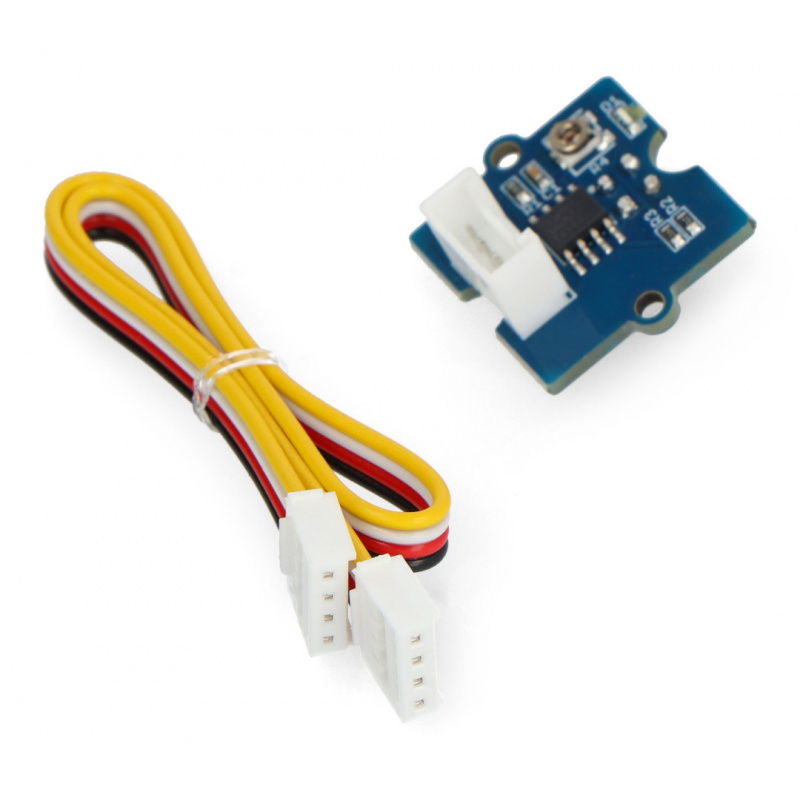

Das Modul verfügt über eine Grove-Schnittstelle für den einfachen Anschluss an einen Arduino zusammen mit dem Base Shield v2.0 Overlay oder an einen Raspberry mit dem GrovePi+ Hat.

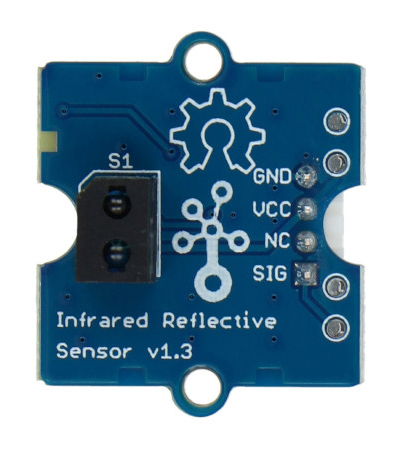

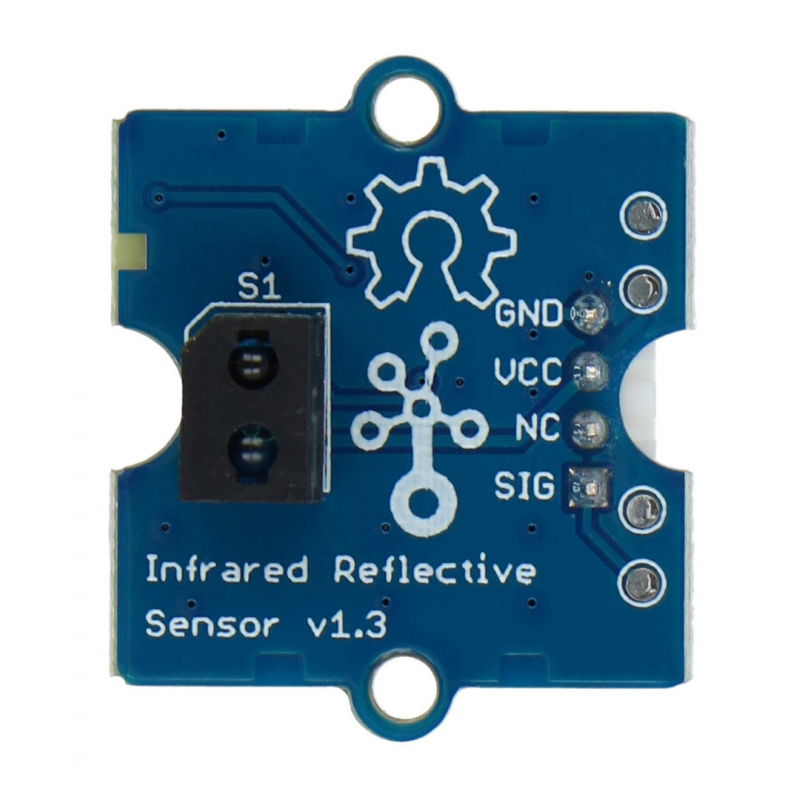

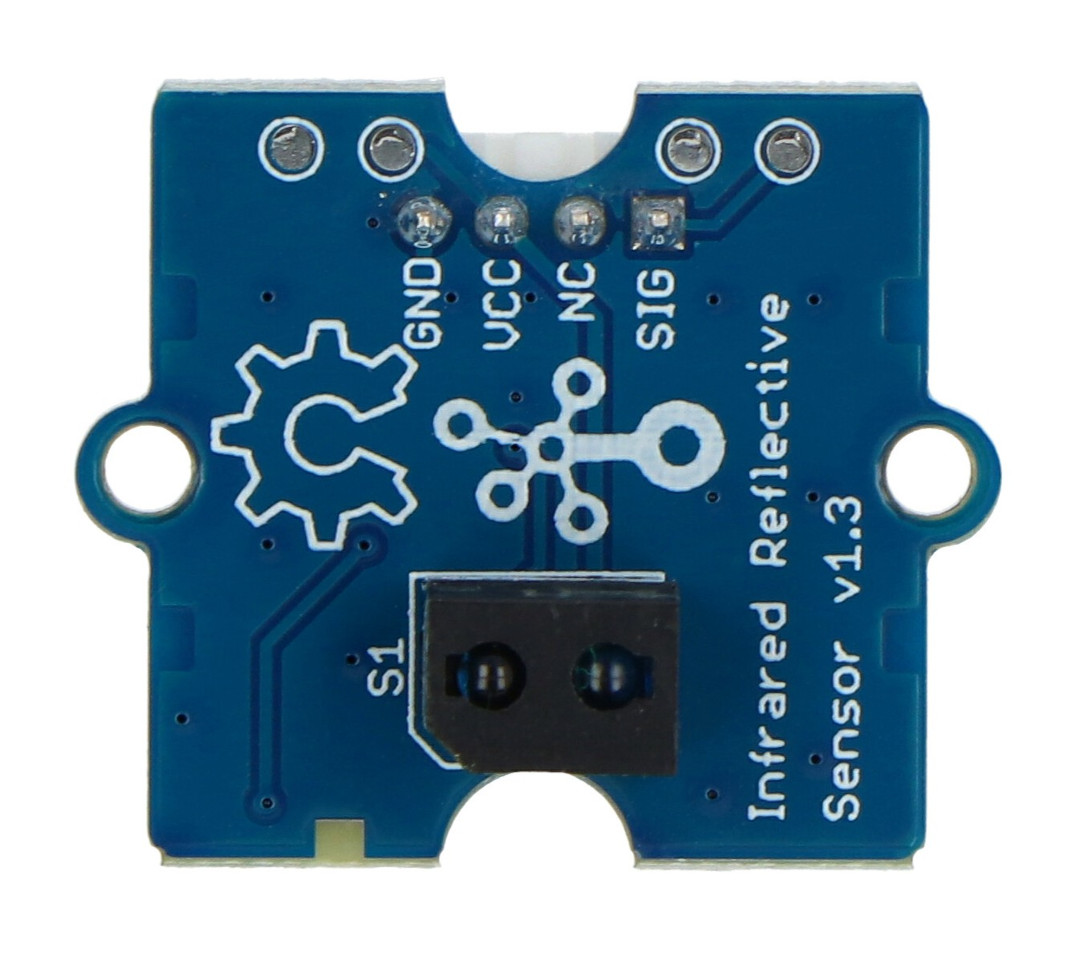

| Pin | Beschreibung |
|---|---|
| GND | Schaltkreis-Masse. |
| VCC | Versorgungsspannung 5 V. |
| NC | Nicht angeschlossen. |
| SIG | Ausgangssignal. |
|
Benutzerhandbuch Der Hersteller hat ein Benutzerhandbuch für Arduino und Raspberry erstellt. |
Technische Daten
- Versorgungsspannung: 5 V
- Reflektierender Sensor: RPR-220
- Effektiver Abstand: 0 bis 45 mm
- Ansprechzeit: 10 μs
- Abmessungen: 20 x 20 mm
- Gewicht: 4 g
