Produktbeschreibung: Ultraschall-Distanzsensor 3 - 500 cm - RS4585 - wasserdicht - DFRobot SEN0592
Der Ultraschall-Distanzsensor von DFRobot ermöglicht eine präzise Distanzmessung von 3 cm bis 500 cm, mit einer Genauigkeit von 1 + (S × 0,3 %) cm. Er kommuniziert über eine digitale RS485-Schnittstelle (Modbus-RTU-Protokoll), was eine einfache Integration mit Automatisierungssystemen und Mikrocontrollern wie Arduino ermöglicht. Der Abstandssensor zeichnet sich durch eine schnelle Ansprechzeit von 15 bis 750 ms, ein kompaktes Design und eine hohe Umweltbeständigkeit (IP67) aus, wodurch er für den Einsatz in rauen Außenumgebungen geeignet ist. Eine fortschrittliche Ultraschallverarbeitungstechnologie sorgt für eine effektive Filterung von Störungen durch andere Ultraschallquellen und garantiert so eine stabile Messung auch in Umgebungen mit hohen Signalpegeln.

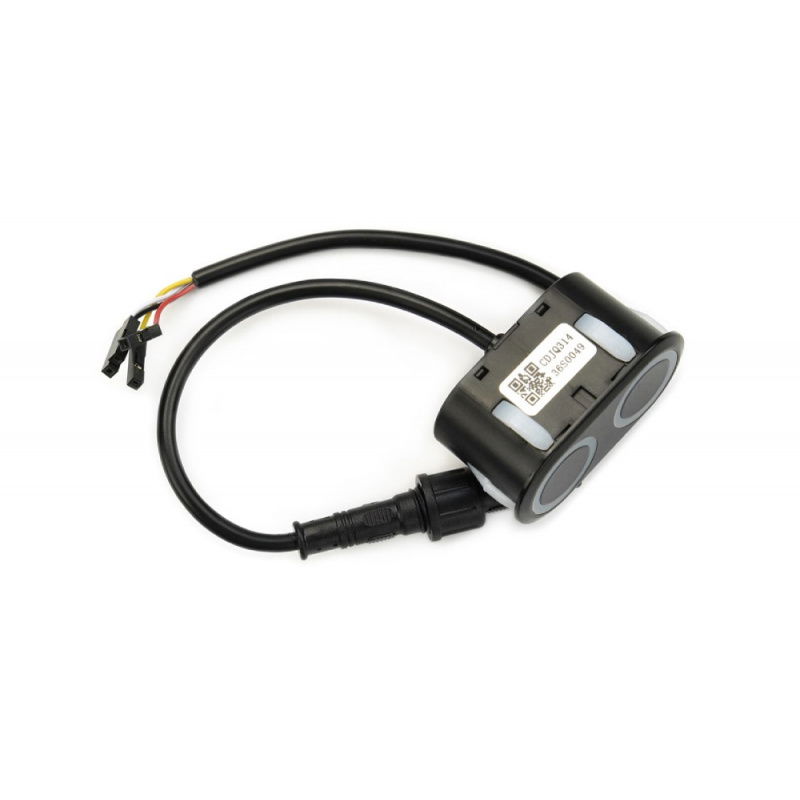

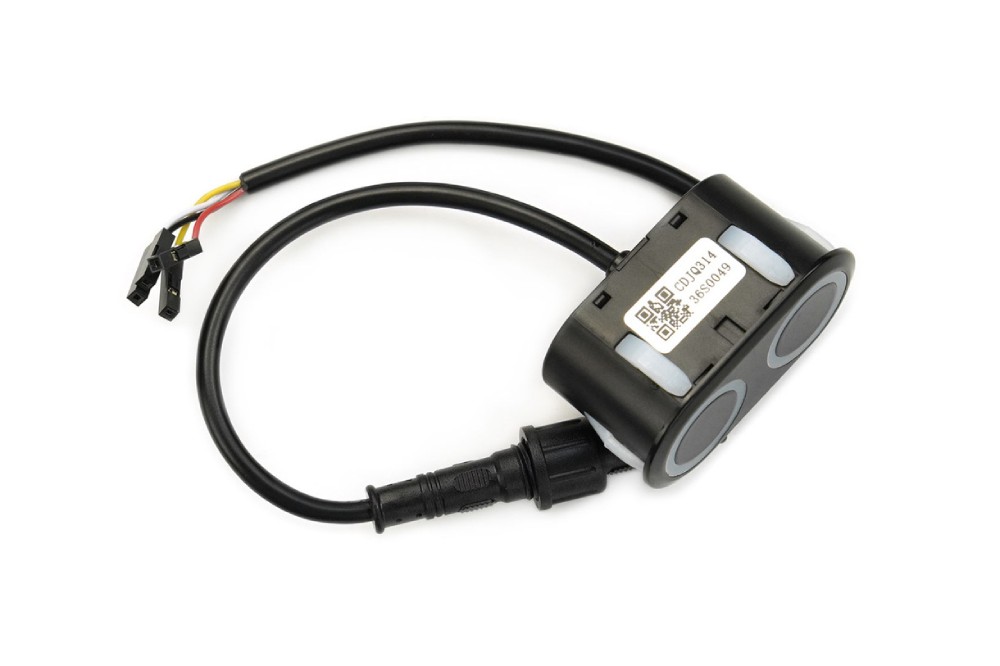

Ultraschall-Abstandssensor 3 - 500 cm - RS4585 - wasserdicht - DFRobot SEN0592.

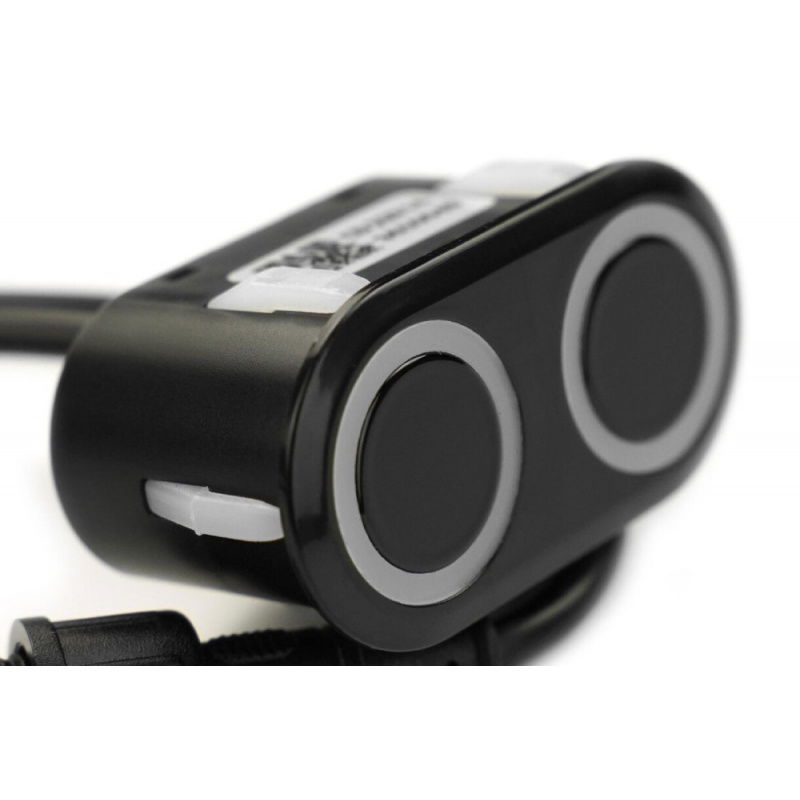

Der Ultraschallsensor erkennt Hindernisse in einem Radius von bis zu 5 m.
Hauptmerkmale des Sensors
- Messbereich von 3 cm bis 5 m: ermöglicht die Erkennung von nahen und entfernten Hindernissen
- Genauigkeit von 1 + 0,3 % x Entfernung: präzise Messwerte
- Schnelle Reaktionszeit von 15 ms bis 750 ms: dynamische Bewegungsanwendungen
- Horizontaler Erfassungswinkel von 40° bis 65° und vertikaler Erfassungswinkel von 60° bis 80°: verengt den Messbereich
- Umweltbeständigkeit IP67: geschützt gegen Staub und Überschwemmung
- RS485-Kommunikation mit Modbus-RTU-Protokoll: einfache industrielle Integration
- Ultraschallfilterung zur Minimierung von Störungen: stabiler Betrieb in rauen Umgebungen
Sensorklemmen und Anschluss

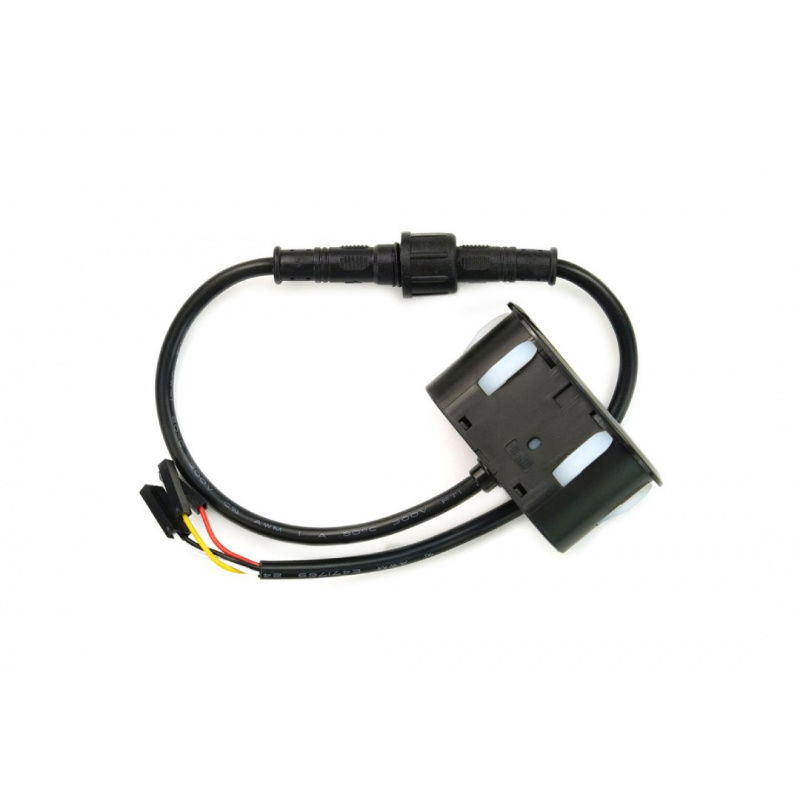

Der Sensor hat vier Anschlüsse: rot (VCC), schwarz (GND), gelb (RS485 Leitung B) und weiß (RS485 Leitung A). Es wird empfohlen, einen Arduino und einen TTL-zu-RS485-Konverter (z.B. DFR0259) zu verwenden, der das Signal verstärkt und die Schnittstellenkompatibilität gewährleistet. Vor der Inbetriebnahme des Sensors sollte der Konverter zur Programmierung in den Modus "AUTO" und anschließend in den Betriebsmodus ("RUN") mit der Standardgeschwindigkeit von 115200 bps versetzt werden. Diese Art der Konfiguration ermöglicht eine schnelle und zuverlässige Datenverarbeitung in Robotik- und Automatisierungsanwendungen.

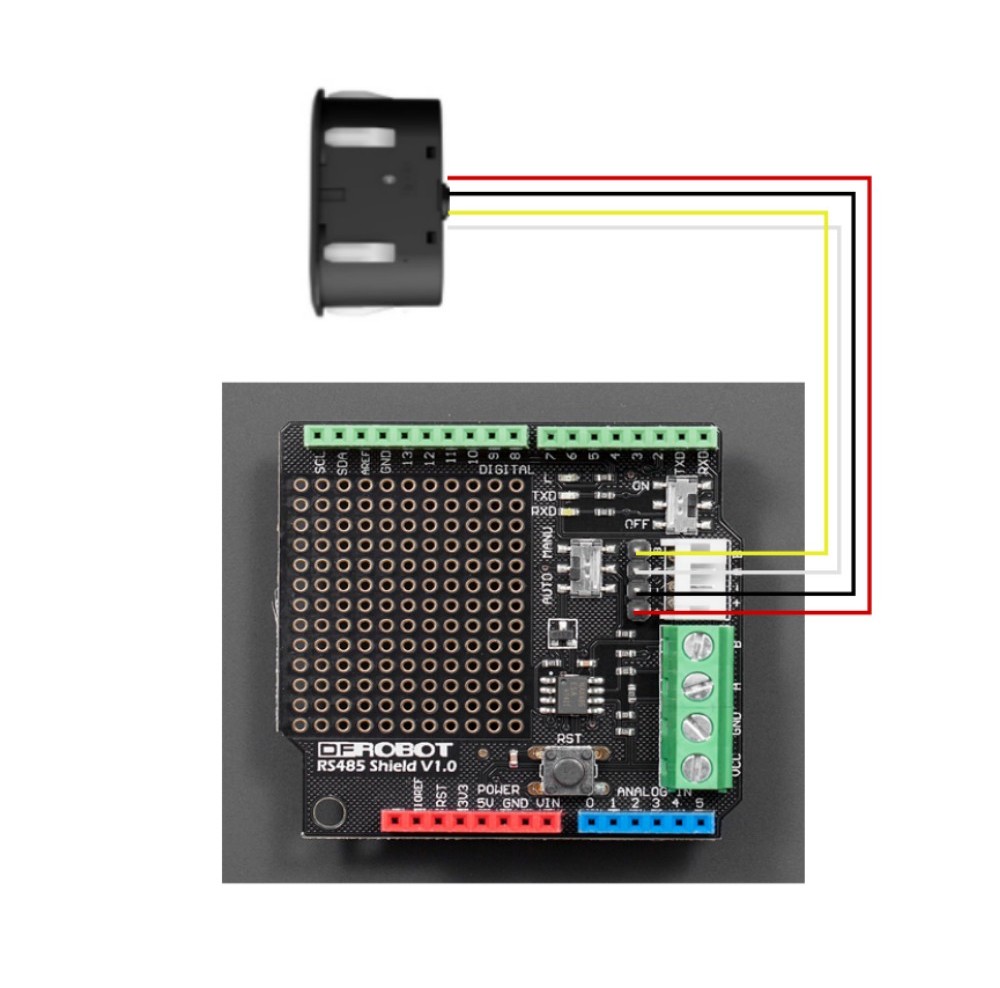

Sensor-Schaltplan.

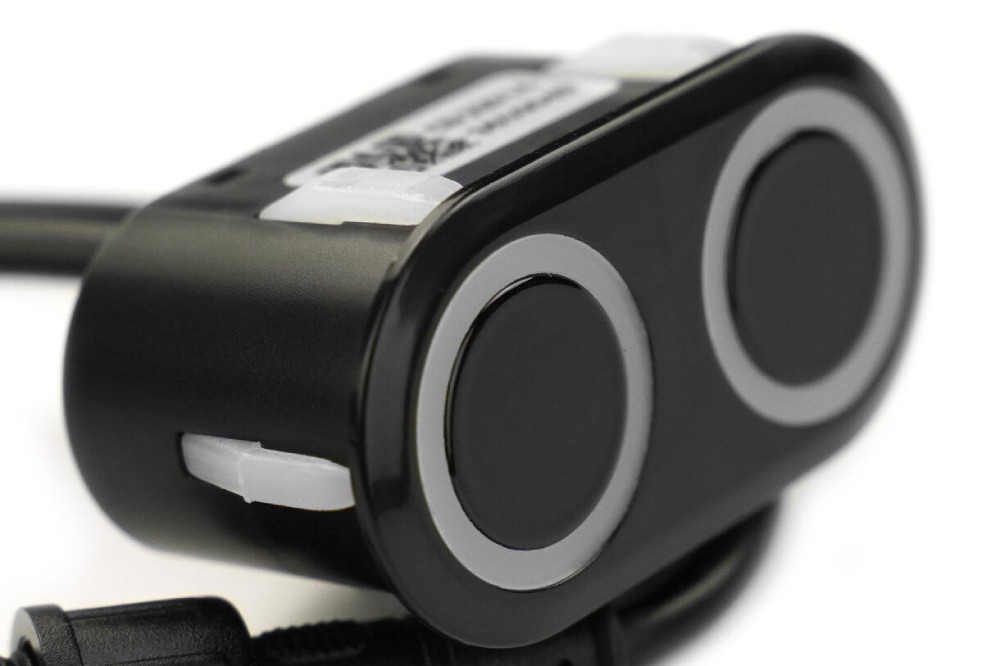

Der Sensor kann Fremdschall erkennen und herausfiltern, was zu einer stabileren und zuverlässigeren Datenausgabe führt.
Anwendungen in der Praxis
- Mobile Roboter und AGVs
- Industrielle Automatisierung
- Park- und Schrankenanlagen
- Zugangs- und Sicherheitskontrolle
- Raumüberwachung
Technische Daten des Abstandssensors
- Messbereich: von 3 cm bis 500 cm
- Genauigkeit: 1 + (S x 0,3%) cm
- Versorgungsspannung: 3,3 V bis 24 V
- Betriebsstrom: ≤ 10 mA
- Kommunikationsschnittstelle: RS485 (Modbus-RTU)
- Ansprechzeit: 15 ms bis 750 ms
- Verzögerung nach dem Einschalten: ≤ 1000 ms
- Erfassungswinkel: horizontal von 40° bis 65°, vertikal von 60° bis 80°
- Betriebstemperatur: von -25 °C bis 65 °C
- Luftfeuchtigkeit bei Betrieb: 65% RH bis 80% RH
- Schutzart: IP67
- Abmessungen: 51,5 x 26,5 x 27 mm
Inhalt des Sets
- 1x Ultraschall-Abstandssensor

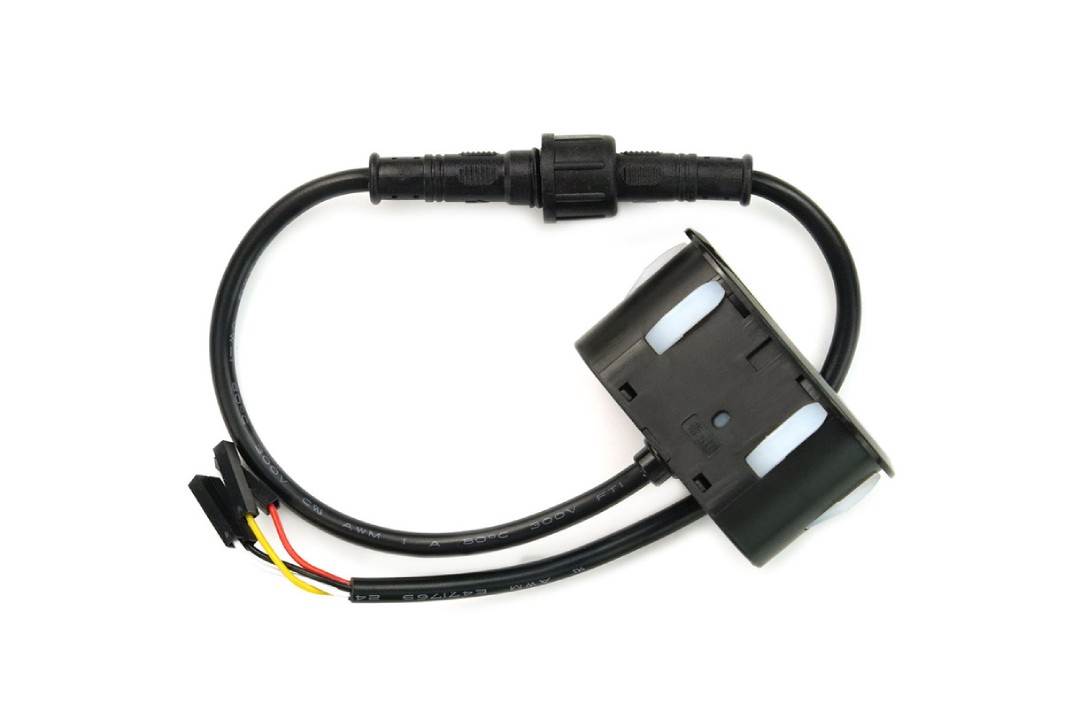

Durch die Schutzart IP67 und den RS485-Ausgang ist der Sensor für verschiedene Anwendungen geeignet.
