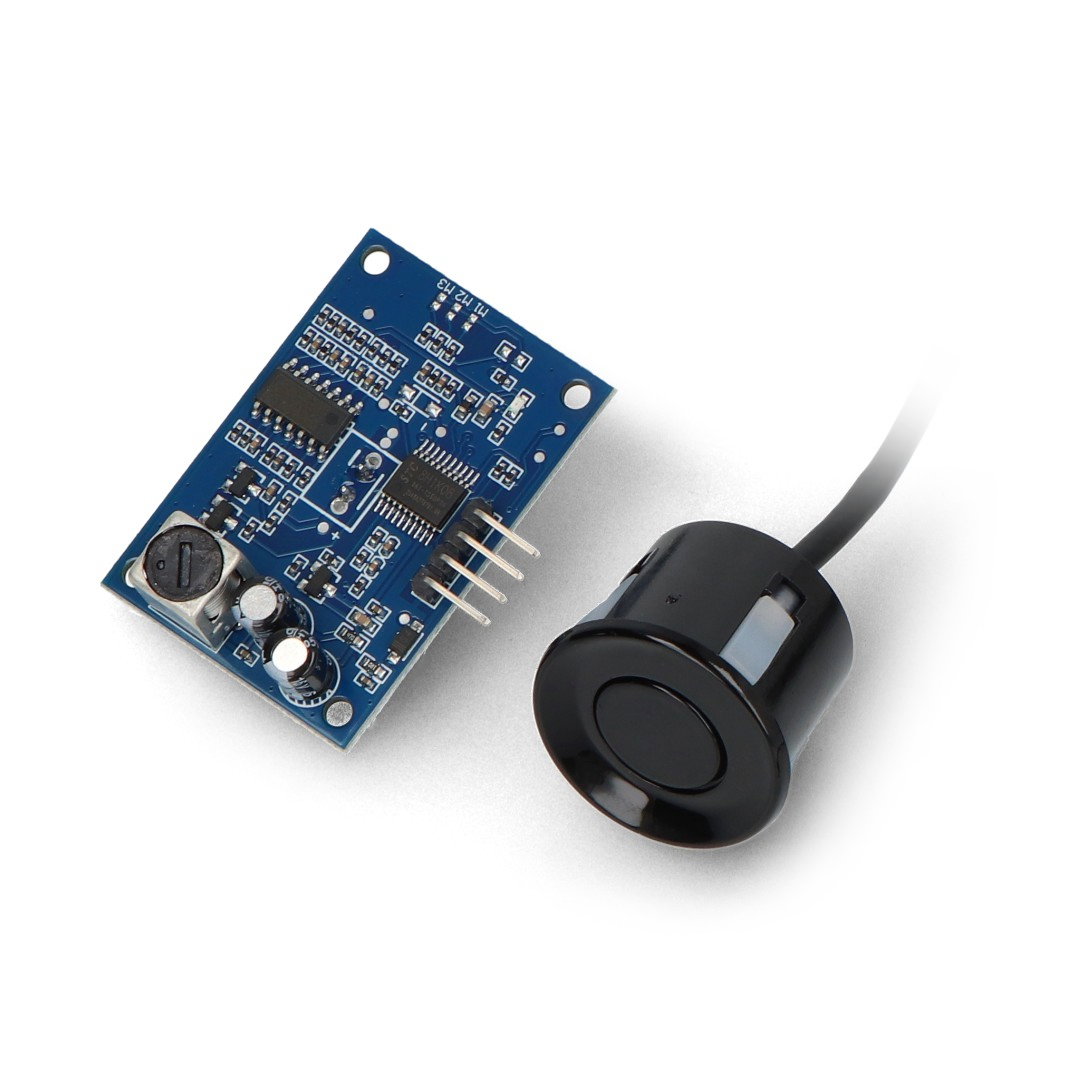

Produktbeschreibung: Ultraschall-Distanzsensor JSN-SR04T-V3.3 20–450 cm mit wasserdichter Sonde
Ein wasserdichter Ultraschallsensor mit einem Messbereich von 20 cm bis 450 cm. Er wird mit einer Gleichspannung von 3,0 V bis 5,5 V betrieben und gibt ein Signal aus, dessen Dauer proportional zur gemessenen Entfernung ist. Der Sensor ist mit dem weit verbreiteten HC-SR04-Sensor kompatibel, sodass die Beispielprogramme und Bibliotheken für beide Sensoren funktionieren.
Wir laden Sie ein, den Leitfaden zu lesen , der auch ein Beispiel-Serviceprogramm enthält. Ultraschallsensoren mit Arduino. |

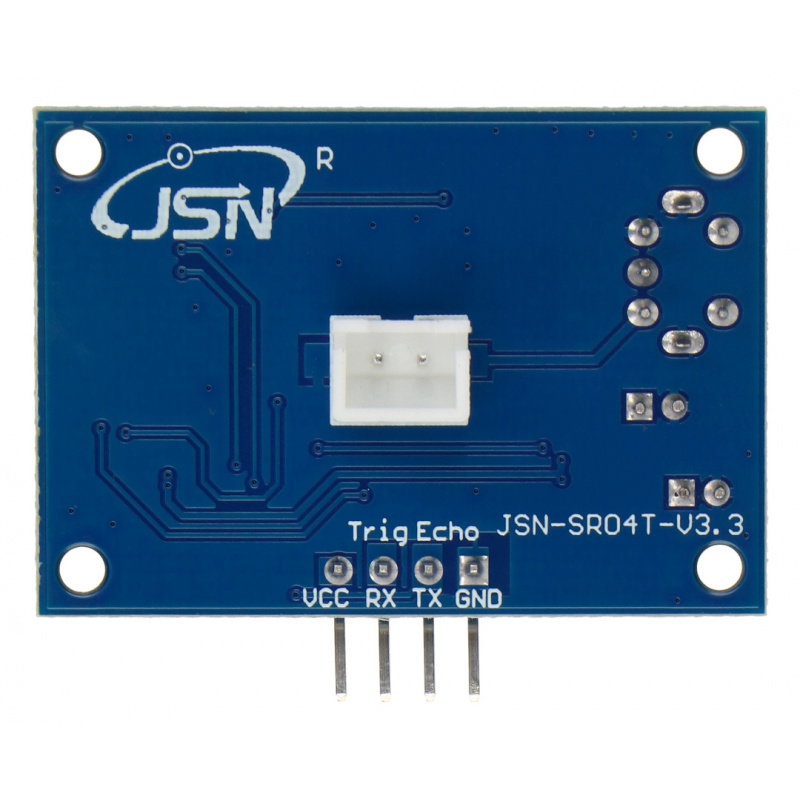

Der Sensor verfügt über vier Pins, die mit dem HC-SR04-Modul kompatibel sind: VCC - Versorgungsspannung von 3,0 bis 5,5 V DC, GND - Systemmasse und Echo- und Trig -Signalpins. JSN-SR04T-V3.3 Ultraschall-Distanzsensor – Spezifikationen
- Versorgungsspannung: 3,0 V bis 5,5 V DC
- Durchschnittlicher Stromverbrauch: 8 mA
- Messbereich: von 21 cm bis 600 cm
- Ausgang: Frequenzsignal
- Betriebsfrequenz: 40 kHz
- Messwinkel: unter 75°
- Betriebstemperatur: -20 °C bis 70 °C

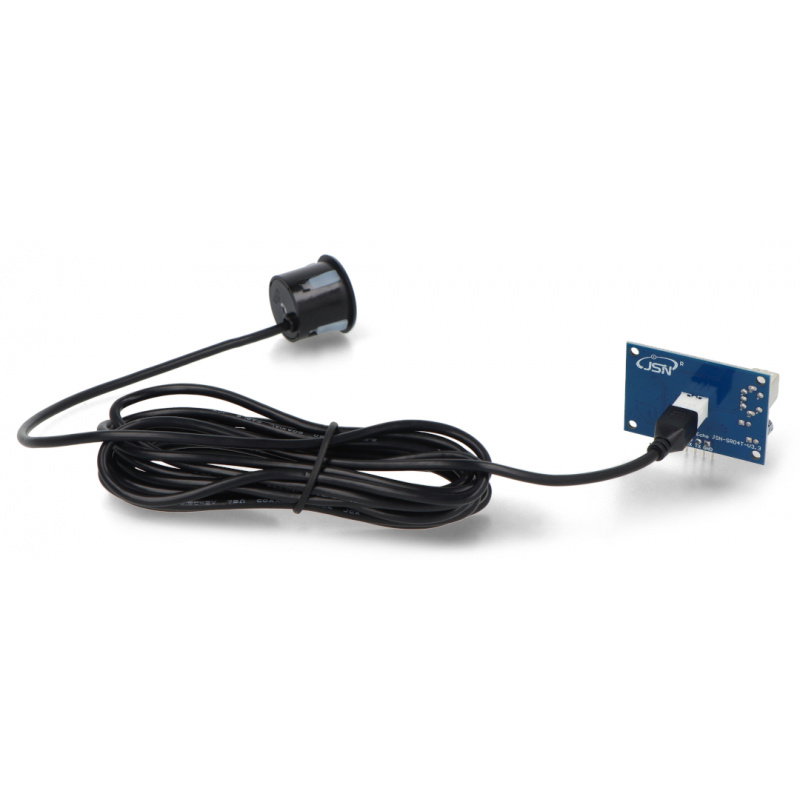

- Beinhaltet eine wasserdichte Sonde mit einem 2,5 m langen Kabel
- Modulabmessungen: 41,3 x 34,3 x 12 mm
Produkt kompatibel mit Arduino und Raspberry Pi |
Anleitung zur Verwendung
Um die Messung zu starten, legen Sie einen Spannungsimpuls (5 V High) für 10 µs an den TRIG-Pin an. Das Modul misst die Entfernung mithilfe einer 40-kHz-Schallwelle. Ein Signal wird an den Mikrocontroller gesendet, wobei die Entfernung von der Dauer des High-Zustands abhängt und mit der folgenden Formel berechnet werden kann:
Testdistanz = (Zeit auf hohem Niveau × Schallgeschwindigkeit (340 m/s) / 2
Wo:
- Testdistanz - gemessene Distanz
- Dauer des hohen Niveaus – Dauer des Hochzustands
- Schallgeschwindigkeit – die Ausbreitungsgeschwindigkeit einer Schallwelle in der Luft – 340 m/s
Kurz gesagt, um das Ergebnis in cm zu erhalten, können Sie die folgende Formel verwenden:
Entfernung [cm] = (Zeit auf hohem Niveau [µs] * 34 ) / 1000 / 2

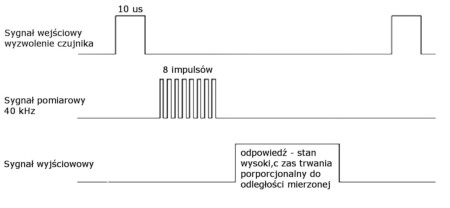

Das Messverfahren ist in der Abbildung dargestellt.
Wie ist der Sensor JSN-SR04T aufgebaut?

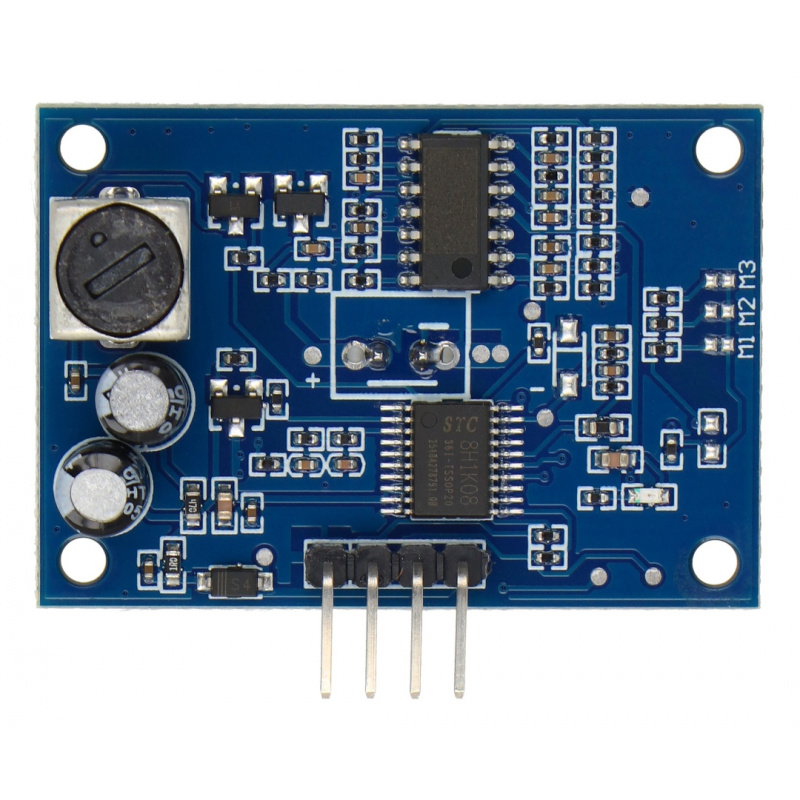

Der Sensor JSN-SR04T kann als Zubehör für Roboter, Spielzeug, Messsysteme und andere elektronische und mechanische Geräte verwendet werden. Auf einer kleinen Leiterplatte, Es gibt einen Ultraschallsender und -empfänger. Eine vom bordeigenen Generator erzeugte Ultraschallwelle wird vom Sensor ausgesendet und vom Messobjekt reflektiert. Die Entfernung zwischen Sensor und Hindernis wird anhand der Laufzeit der Ultraschallwelle berechnet.
Zusammenarbeit des JSN-SR04T-Sensors mit Ein-Chip-Computern
Der Sensor JSN-SR04T ist speziell für den Einsatz in eingebetteten Systemen, einschließlich gängiger Ein-Chip-Minicomputer, konzipiert. Die Messungen sind auf 3 mm genau und eignen sich somit sowohl für Hobbyanwendungen als auch für Prototypen professioneller Messgeräte. Der SN-SR04T-Sensor gibt ein +5-V-Signal aus, das mit den TTL- und Arduino-Standards kompatibel ist. Für den Betrieb des Sensors mit dem Raspberry Pi ist ein Pegelwandler erforderlich, der den TTL-Pegel auf 3,3 V umwandelt.
