Ultraschall-Abstandssensor 2-400 cm - HY-SRF05

Index: OST-14329 EAN: 5903351241588

Ultraschallsensor, der im Bereich von 2 cm bis 400 cm arbeitet. Es wird mit einer Spannung von 5 V versorgt. Der Ausgang ist ein Signal, dessen Dauer proportional zur gemessenen Entfernung ist. Im Gegensatz zu HC-SR04 hat es einen zusätzlichen leeren Pin.

Ultraschall-Abstandssensor 2-400 cm - HY-SRF05
2,90 €
2,44 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: OpenPlatform

Produktbeschreibung: Ultraschall-Abstandssensor 2-400 cm - HY-SRF05

Ultraschallsensor, der im Bereich von 2 cm bis 400 cm arbeitet. Es wird mit einer Spannung von 5 V betrieben. Der Ausgang ist ein Signal, dessen Dauer proportional zur gemessenen Entfernung ist. Im Gegensatz zu HC-SR04 hat es einen zusätzlichen leeren Stift.

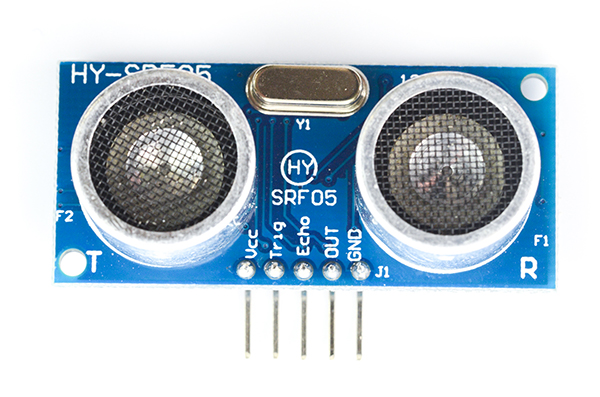

Ultraschall-Abstandssensor HY-SRF05

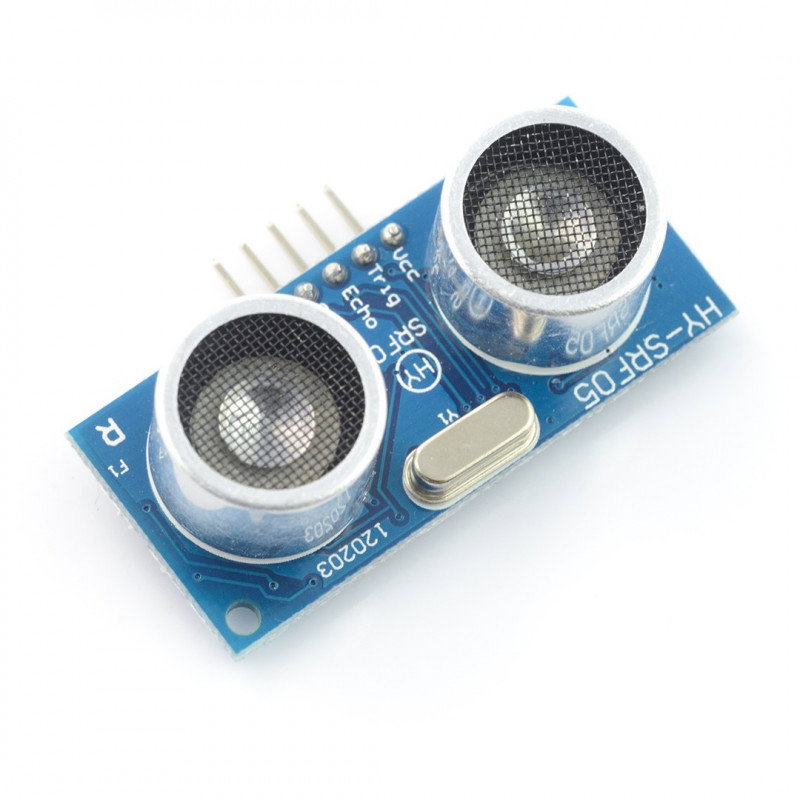

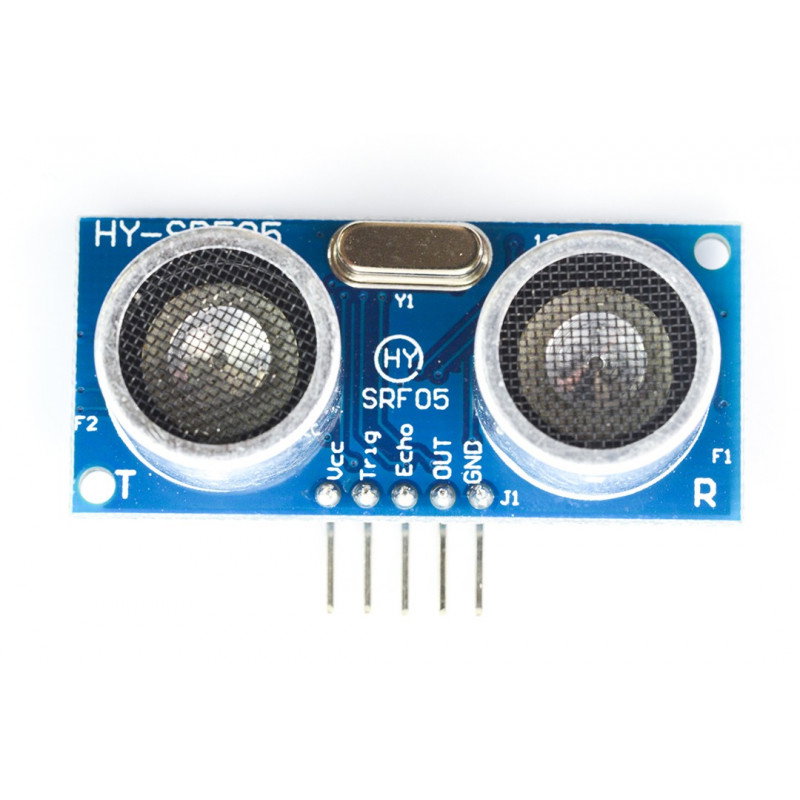

Ultraschall-Abstandssensor 2-400 cm - HY-SRF05.

Anschluss des Abstandssensors HY-SRF05

Der Sensor funktioniert mit jedem Mikrocontroller mit digitalen Eingängen, einschließlich Arduino . Um Daten zu lesen, reicht es aus, die Stromversorgungs- und Ausgangspins mit einem beliebigen Eingang des Mikrocontrollers zu verbinden und seinen Status zu lesen.

Anschlussplan des Abstandssensors

Anschlussbeispiel mit Arduino .

STIFT Beschreibung
VCC Versorgungsspannung 5V.
Trig Eingangssignal zum Sensor.
Echo Rückmeldung vom Sensor.
AUS Ausgang.
Masse Die Masse des Systems.

Spezifikation des Abstandssensors HY-SRF05

  • Versorgungsspannung: 5V
  • Ruhestrom: bis 2 mA
  • Arbeitsstrom: 15 mA
  • Wirkwinkel: 15°
  • Messbereich: von 2 cm bis 400 cm
  • Auflösung: 0,3 cm
  • Messwinkel: 30°
  • Eingangsimpulsbreite: 10 µS
  • Abmessungen: 45 x 20 mm

Ultraschall-Sonarmodul mit Impulsausgang

Ultraschall-Abstandssensor 2-400 cm - HY-SRF05 ist ein kleines Modul mit Abmessungen von nur 45 x 20 mm, ausgestattet mit piezoelektrischen Ultraschallwandlern (Sender und Empfänger) und einem Signalverarbeitungsmodul, das einen Impuls erzeugt, wenn es einen Strahl empfängt, der zum Sensor zurückkehrt nach Reflexion an einem Hindernis.

Das Modul verfügt über einen TRIG-Eingang, dank dessen der Mikrocontroller mit dem Senden eines Ultraschallstrahls beginnen kann, während der Countdown der Zeit bis zum Erkennen des Rückimpulses gestartet wird. Durch eine einfache Berechnung der Verzögerungszeit lässt sich der Abstand zum Hindernis mit einer Auflösung von 3 mm ermitteln.

Parameter und Beispielanwendung des Sensors HY-SRF05

Eine gute Idee, um mit dem Modul zu arbeiten, ist die Auswahl eines vorgefertigten Programms für Arduino unter Verwendung des von uns angebotenen Ultraschallsensors. Das in der Abbildung gezeigte Anschlussschema geht von der Verwendung von zwei LEDs aus, die den Zustand des Sensors signalisieren und das Einarbeiten in den Sensor in der Praxis erheblich erleichtern.

Der Messbereich des Sensors ist sehr groß – der Sensor kann Hindernisse bereits ab 2 cm Entfernung erkennen, was bedeutet, dass der sog die Totzone wurde hier auf ein Minimum reduziert. Die Stromaufnahme überschreitet 15 mA nicht und der Messwinkel beträgt 30 o .

Stromspannung aus 5,0 V
Stromspannung Nieder 5,0 V
Schnittstelle Digitale Ein-/Ausgänge
Modul - Entfernung Nieder 400cm
Modul - Distanz aus 2,0cm
PAKETBREITE 3.5 cm
PAKETHÖHE 5 cm
PAKETTIEFE 2 cm
PAKETGEWICHT 0.009 kg
