Produktbeschreibung: 150 cm digitaler Abstandssensor - Waveshare
Ein digitaler Abstandssensor, der Hindernisse erkennt. Der Sender erzeugt eine modulierte Welle mit einer Frequenz von 180 kHz, während der Empfänger das reflektierte Licht auffängt. Das Modul arbeitet mit einer Spannung von 2,5 V bis 5 V. Es verfügt über einen digitalen Ausgang, wodurch es mit den meisten Inbetriebnahmemodulen kompatibel ist, einschließlich Raspberry Pi und Arduino . Die maximale Reichweite des Sensors beträgt 150 cm.

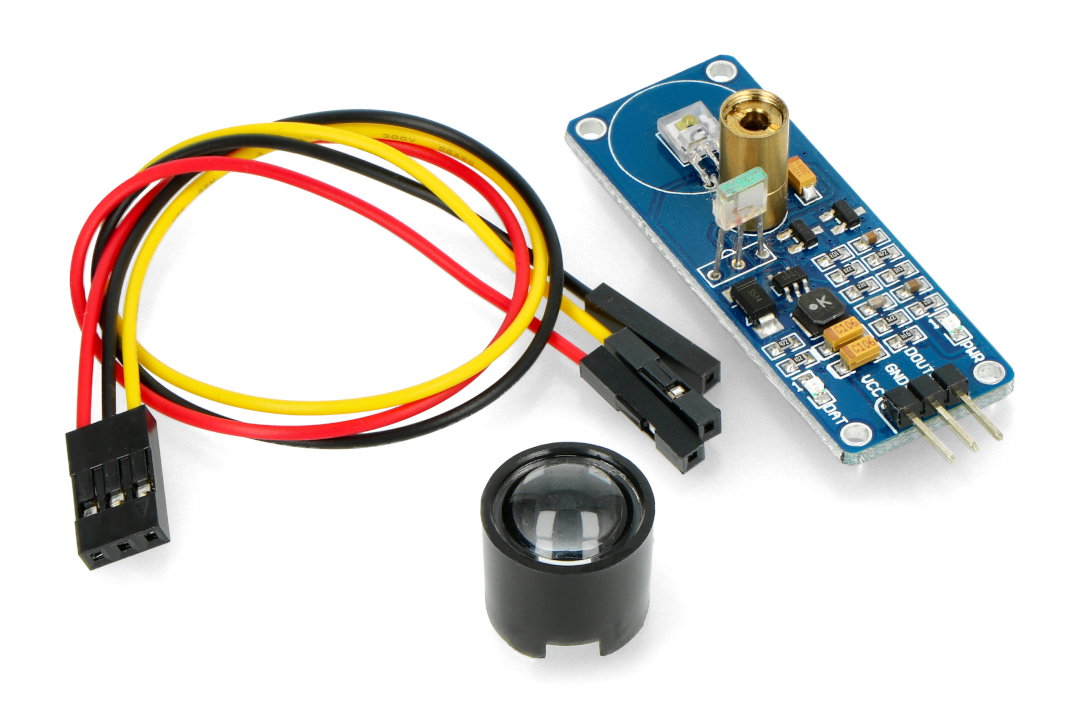

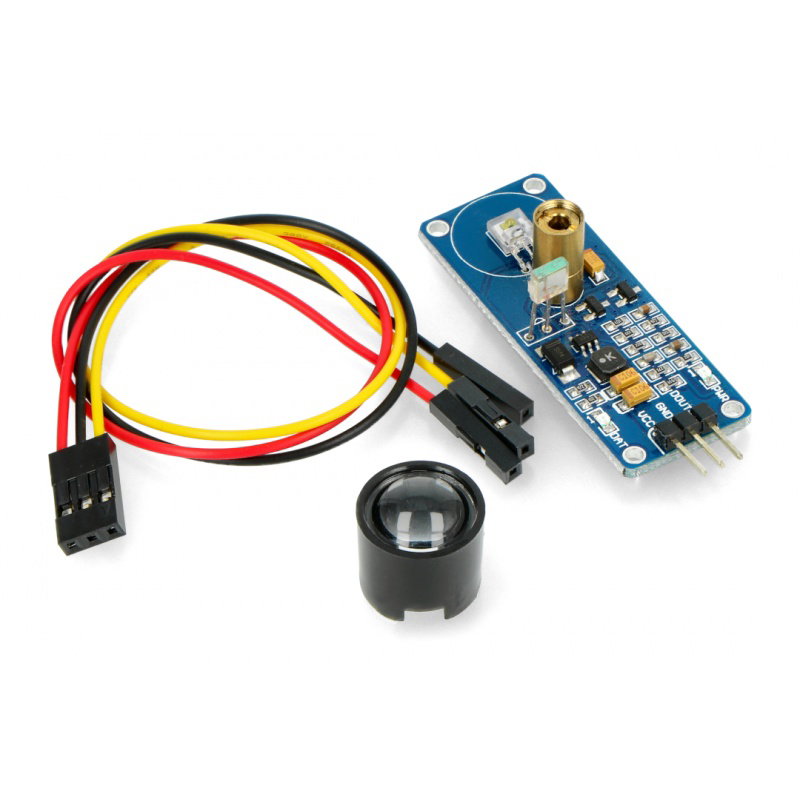

Anschlusskabel mit Buchsenklemmen sind am Modul befestigt
|
Das Produkt ist mit Arduino kompatibel Der Hersteller hat eine Bedienungsanleitung mit einem Beispielprogramm für Arduino und STM32 vorbereitet. |
Anschließen des Sensors

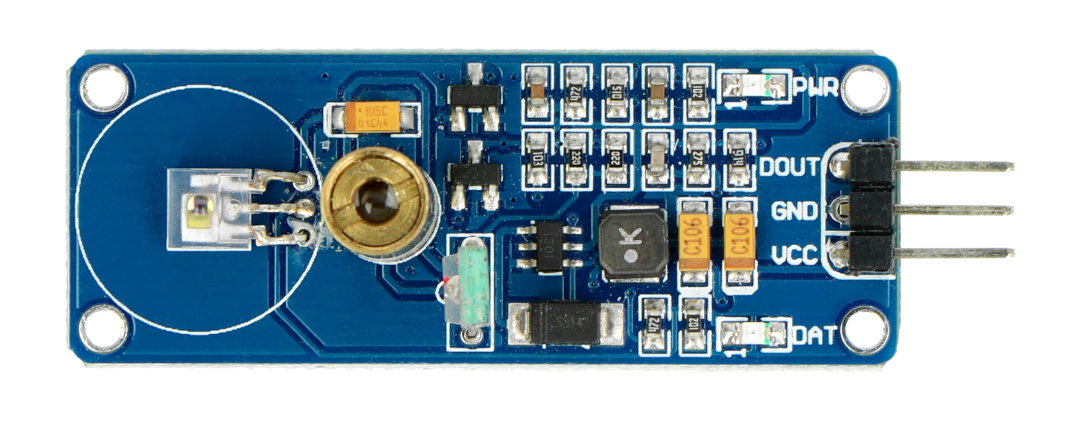

Das Gerät hat drei Pins mit angelöteten Goldpin-Anschlüssen - 2,54 mm Raster.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung: 2,5 V bis 5 V. |
| Masse | Die Masse des Systems. |
| AUS | Digitales Ausgangssignal. High-Status bedeutet, dass ein Objekt in einem bestimmten Bereich erkannt wurde. |
Spezifikation des Abstandssensors
- Versorgungsspannung: 2,5 V bis 5 V
- 1 x DOUT-Digitalausgang
- Messabstand:
- Effektiv: 0,8 m
- maximal: 150 cm
- Wellenlänge des emittierten Lichts: 650 nm
- Wellenlänge des empfangenen Lichts: 650 bis 950 nm
- Basierend auf dem PT1301-Chip
- Zwei Status-LEDs signalisieren Stromversorgung und Regenerkennung
- Abmessungen: 53 x 18 mm
|
Warnung! Seien Sie bei der Verwendung des Sensors äußerst vorsichtig und richten Sie den Laserstrahl nicht auf die Augen. |
