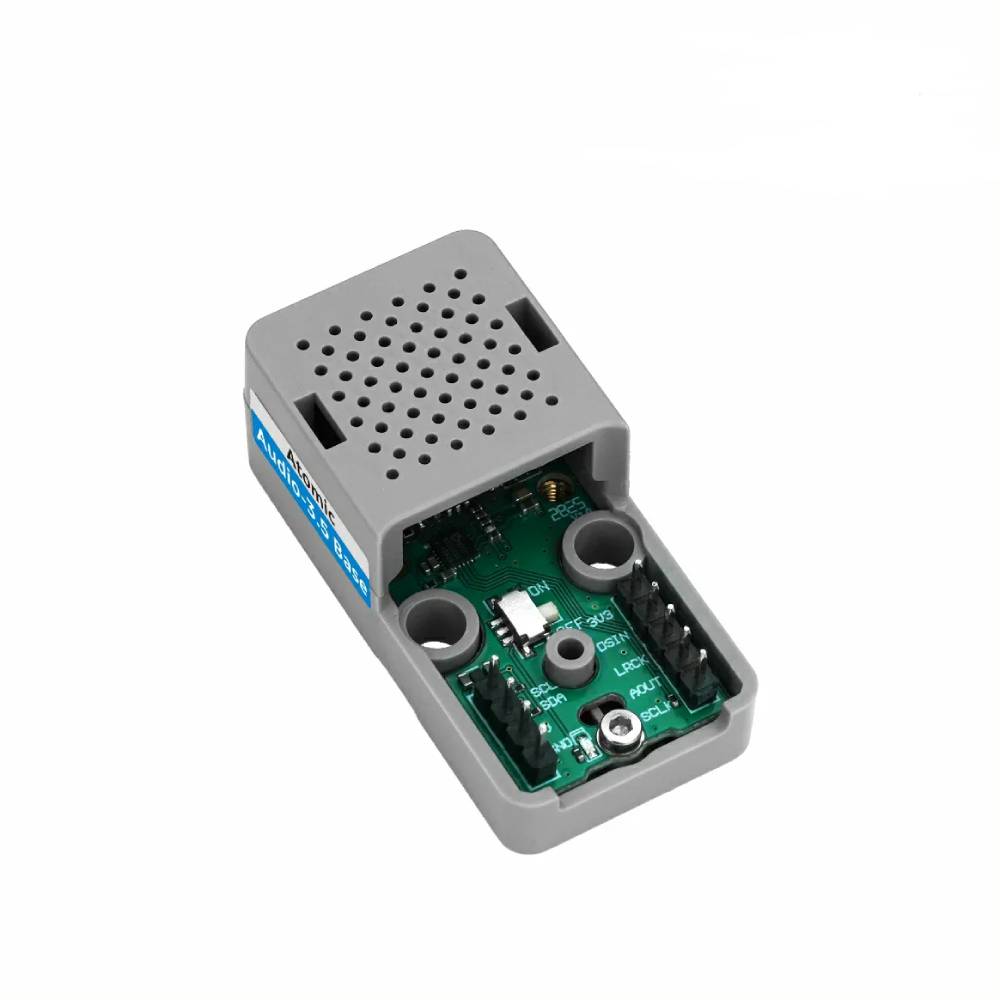

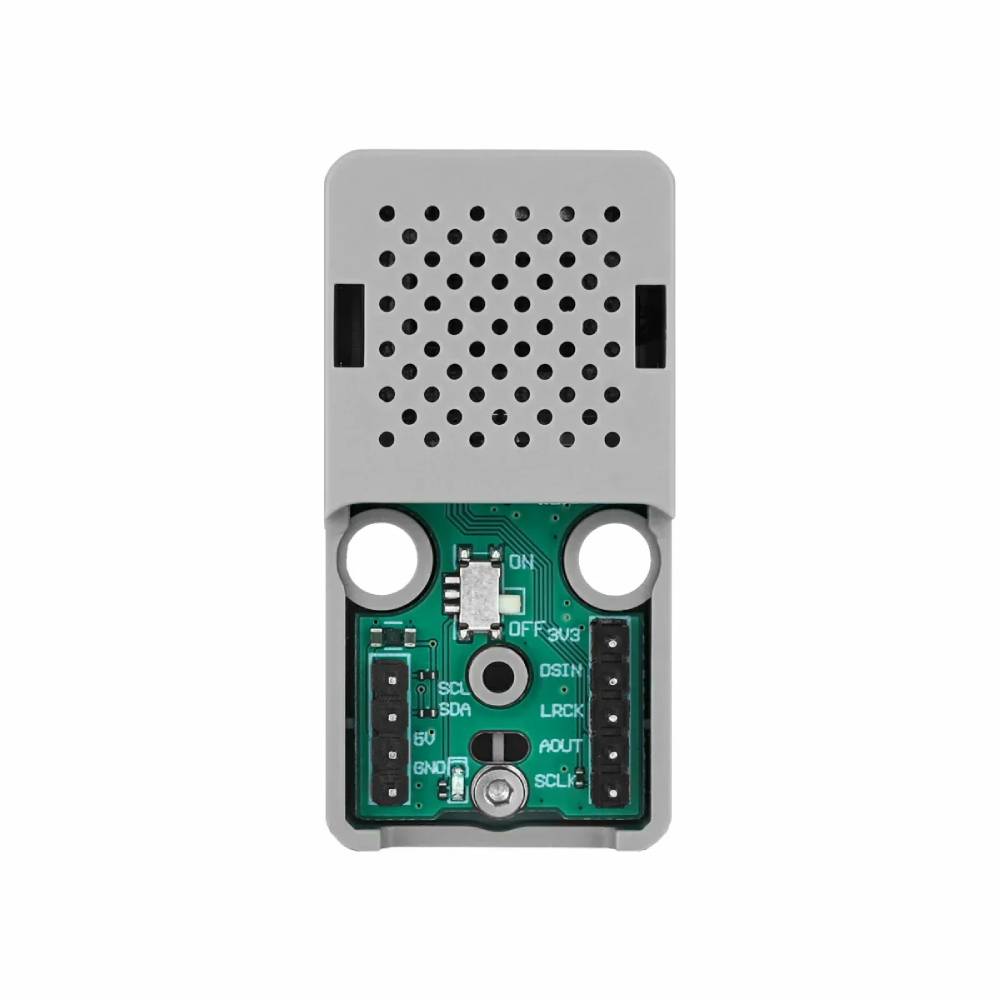

Produktbeschreibung: Atomic Audio-3.5 Base – Audiomodul mit Spracherkennung für Module der Atom-Serie – M5Stack A166
Die Atomic Audio-3.5 Base ist eine Audiobasis für Controller der Atom-Serie und wurde für Spracherkennung, Audiowiedergabe und interaktive Sprachgeräte entwickelt. Das Modul integriert den Audiocodec ES8311 , ein MEMS-Mikrofon , einen Leistungsverstärker NS4150B und einen Standard -3,5-mm-Audioanschluss mit einem CTIA-konformen 4-Segment -TRRS-Anschluss. Dies ermöglicht sowohl Audioausgabe als auch Mikrofoneingang. Der ES8311-Codec ermöglicht 24-Bit-Audioverarbeitung und unterstützt Abtastraten von 16 kHz bis 64 kHz . Die Kommunikation erfolgt über die I²S-Schnittstelle und gewährleistet so eine hochwertige Audiosignalübertragung und -verarbeitung. Das integrierte MEMS-Mikrofon ist für die automatische Spracherkennung optimiert, und der integrierte Lautsprecher ermöglicht die komfortable Wiedergabe von Sprachnachrichten. Das Modul ist nicht mit Atom Voice kompatibel.
Atomic Audio-3.5 Base - Audiomodul mit Spracherkennung für Module der Atom-Serie - M5Stack A166.
Die Atomic Audio-3.5 Base ist eine Audiobasis für die Controller der Atom-Serie und wurde für Spracherkennung, Audiowiedergabe und den Aufbau interaktiver Sprachgeräte entwickelt.Besondere Merkmale
- Unterstützung für Spracherkennung: Das Modul eignet sich für Projekte mit automatischer Spracherkennung und Sprachsteuerung.
- ES8311-Audiocodec: Bietet 24-Bit-Audioverarbeitung und unterstützt Abtastraten von 16 kHz bis 64 kHz.
- 3,5-mm-TRRS-Audioanschluss: Ermöglicht den Anschluss von Audiogeräten mit Tonausgang und Mikrofoneingang.
- ME1502AM5G MEMS-Mikrofon: bietet ein gutes Signal-Rausch-Verhältnis und eignet sich für Sprachanwendungen
- NS4150B Verstärker: Funktioniert mit einem 1W/8Ω Lautsprecher für effiziente Audiowiedergabe.
- Vollduplex-Kommunikation: ermöglicht das gleichzeitige Senden und Empfangen von Audiosignalen
- Automatische Audioquellenumschaltung: Das Modul schaltet während der Wiedergabe oder Aufnahme zwischen der internen Quelle und dem externen Mikrofon um.
- Kompaktes Design: Abmessungen von 48 x 24 x 17,5 mm für die einfache Integration in Atom-basierte Designs
Technische Spezifikationen
- Kompatibilität: Controller der Atom-Serie
- Inkompatibilität: Atom Voice
- Audio-Codec: ES8311
- MEMS-Mikrofon: ME1502AM5G
- Lautsprecher/Verstärker: 1 W/8 Ω, NS4150B

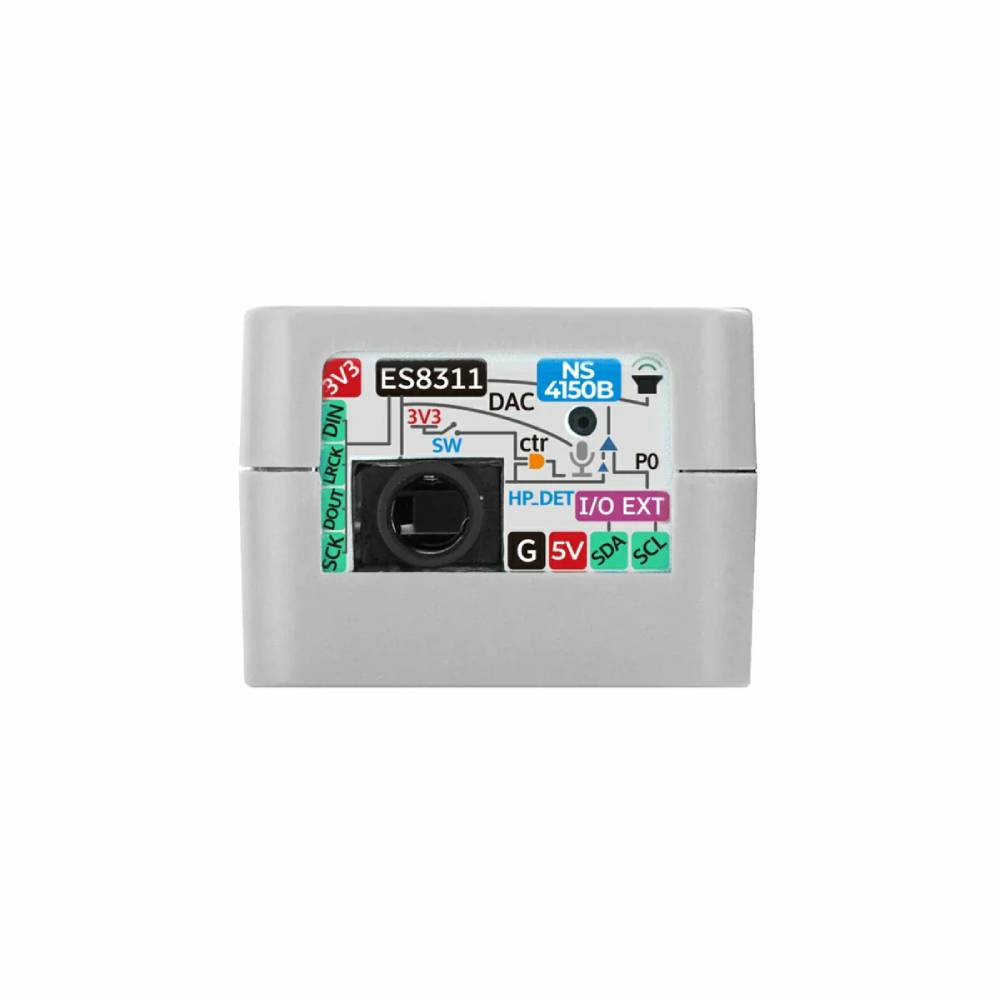

- Audio-Schnittstelle: 3,5-mm-Kopfhörerbuchse SMID-5P, 5-polig
- Audioanschlussstandard: TRRS, CTIA
- Codec-Kommunikationsschnittstelle: I2S
- Audioauflösung: 24 Bit
- Abtastrate: 16 kHz bis 64 kHz
- Spannungsregler: TPS7A2033PDQNR
- GPIO-Expander: PI4IOE5V6408ZTAEX
- Stromverbrauch im Standby-Modus: 5 V/1,83 mA
- Stromverbrauch im Aufnahmemodus: 5 V/12,71 mA
- Stromverbrauch bei Wiedergabe und 50 % Lautstärke: 5 V/21,19 mA
- Stromverbrauch bei Wiedergabe mit 100 % Lautstärke: 5 V/26,46 mA
- Gewicht: 12 g
- Abmessungen: 48 x 24 x 17,5 mm
Inhalt des Sets
- Atomic Audio-3,5-Zoll-Basis
- L-förmiger Innensechskantschlüssel 1,5 mm für M2-Schrauben
- M2 x 8 mm Schraube
Der verwendete ES8311-Codec ermöglicht die Audioverarbeitung in 24-Bit-Auflösung und unterstützt Abtastraten von 16 kHz bis 64 kHz. Nützliche Links |
