Produktbeschreibung: Atomic H-Driver Base - Motortreiber - DRV8876 - Erweiterungsmodul für M5Atom - M5Stack A092
Der Atomic H-Driver Base ist ein vielseitiges DC-Motortreibermodul, das für die Atom-Serie von M5Stack entwickelt wurde. Es enthält den DRV8876-Chip und unterstützt einen Spannungseingang von 9 V bis 24 V DC, der das gesamte Gerät über eine integrierte DC/DC-Schaltung mit Strom versorgt. Außerdem verfügt er über eine Spannungsteilerschaltung, die mit dem ADC-Pin des G33 verbunden ist und eine Leistungsüberwachung in Echtzeit ermöglicht. Der Controller ist in der Lage, einen Ausgangsstrom von bis zu 1,5 A zu liefern, mit einem Maximalstrom von bis zu 2 A, was eine präzise Steuerung der Geschwindigkeit und Rotation von DC-Motoren in beide Richtungen ermöglicht. Im Gerät sind eine Transistor-H-Brücke, ein Ladespannungsregler, Strommess- und -regelkreise, ein stromproportionaler Ausgang und Schutzkreise integriert. Der Schutz umfasst unter anderem einen Unterspannungsschutz(UVLO), Unterspannung an der Ladepumpe(CPUV), Ausgangsüberlastung(OCP) und Überhitzung(TSD). Im Falle von Problemen wird ein Fehlersignal am FAULT-Pin angezeigt.

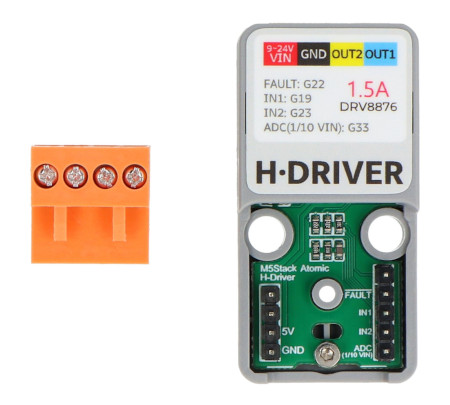

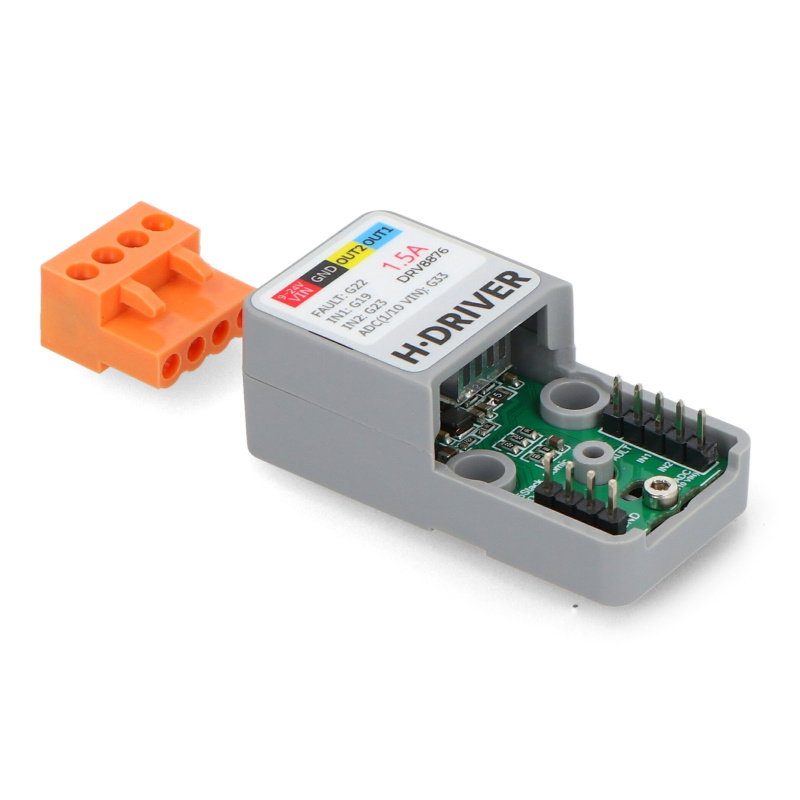

Atomic H-Driver Base - Motorsteuerung - DRV8876 - Erweiterungsmodul für M5Atom - M5Stack A092.

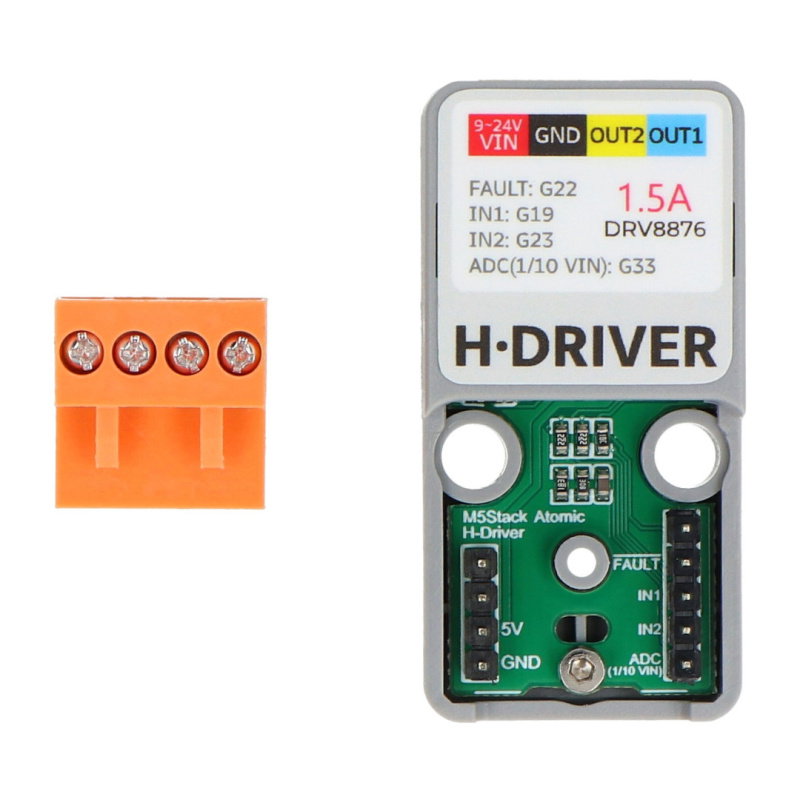

Unterstützt eine Spannungsversorgung von 9 V bis 24 V DC.
Besondere Merkmale der Atomic H-Driver Base
- Optimiert für die Steuerung von Gleichstrommotoren.
- Hohe Ausgangsstromfähigkeit, die eine präzise Steuerung von Motoren mit bis zu 1,5 A ermöglicht, mit einem maximalen Strom von bis zu 2 A.
- Logischer 3,3-V-Steuereingang, kompatibel mit einer breiten Palette von Mikrocontrollern.
- Verwendung der Taktspektrums-Spreizungstechnologie, die elektromagnetische Interferenzen reduziert und die Stabilität des Geräts verbessert.
- Integrierte Schutzfunktionen, einschließlich Unterspannungs-, Überlast-, Überhitzungs- und Fehlerschutz, erhöhen die Systemzuverlässigkeit.
Interoperabilität mit dem M5Stack Atom
Das Atomic H-Driver Basismodul wurde speziell für den Einsatz mit den Entwicklungsmodulen der M5Stack Atom Serie entwickelt. Da es eine 9 V bis 24 V Gleichstromversorgung unterstützt und einen 3,3 V Logikeingang bietet, lässt es sich perfekt mit diesen Einheiten zur präzisen Steuerung von Gleichstrommotoren integrieren. In Kombination mit den AtomS3- oder Atom Matrix-Entwicklungsmodulen ermöglicht es die Erstellung fortschrittlicher Bewegungssteuerungssysteme für eine Vielzahl von Anwendungen wie Robotik, industrielle Automatisierung und Bildungsprojekte.
Erweiterung zu M5Atom Entwicklungsmodulen.
Ermöglicht die Drehzahl- und Rotationssteuerung von DC-Motoren in beide Richtungen.
Technische Daten des Treibermoduls
- Modell: Atomic H-Driver Base
- Eingangsspannung: 9 V bis 24 V DC
- Ausgangsstrom: 1,5 A (kontinuierlich), 2 A (Spitze)
- Abmessungen: 48 x 24 x 17,5 mm
- Gewicht: 15,7 g
Inhalt des Kits
- 1x Atomic H-Driver Basis
- 1x 4-poliger Montagestecker - Raster 3,96 mm
