Produktbeschreibung: ATOM HUB DIY Proto Board Kit - Prototyping Kit - für das M5Atom Entwicklungsmodul
Das ATOM HUB DIY Proto Board Kit ermöglicht ein bequemes Prototyping von Projekten mit dem M5Atom- Entwicklungsmodul. Dank ihr können Benutzer Schaltungen aufbauen und zusätzliche Peripheriegeräte anschließen – alles gemäß den individuellen Anforderungen und Annahmen des Szenarios. Das Prototyp-Board war mit einem Grove -Anschluss ausgestattet, und das Set enthält auch VH-3,96-mm-4-Pin- und 3-Pin-Anschlüsse und einen Gleichstromanschluss . Zudem wurde das Gehäuse so gestaltet, dass die Anordnung der verwendeten Kabel erleichtert wird.

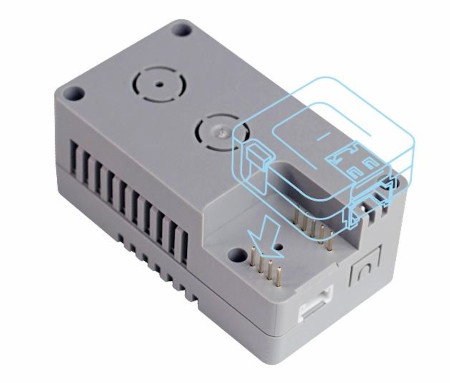

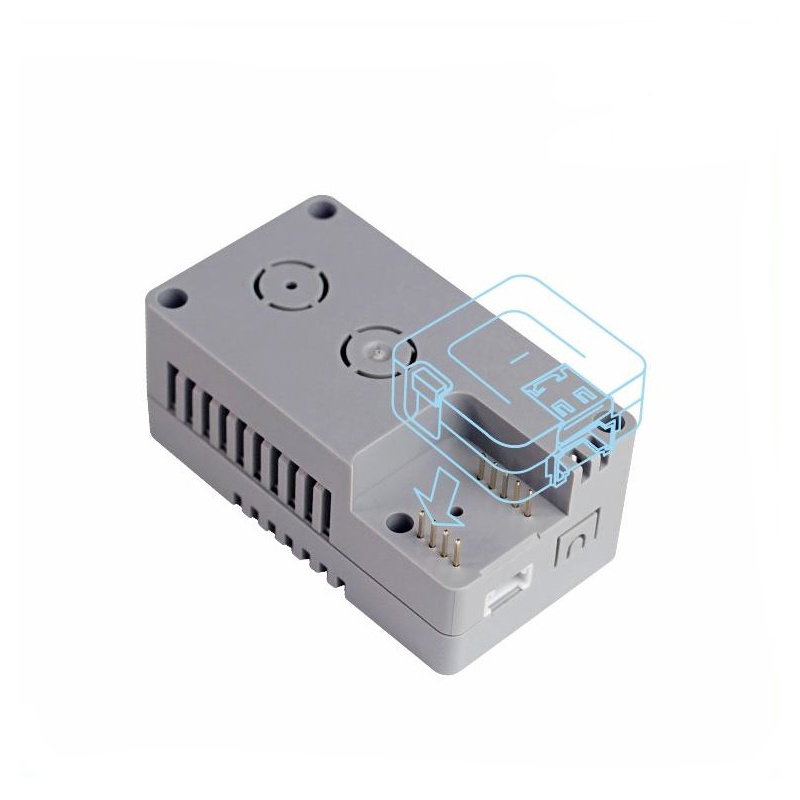

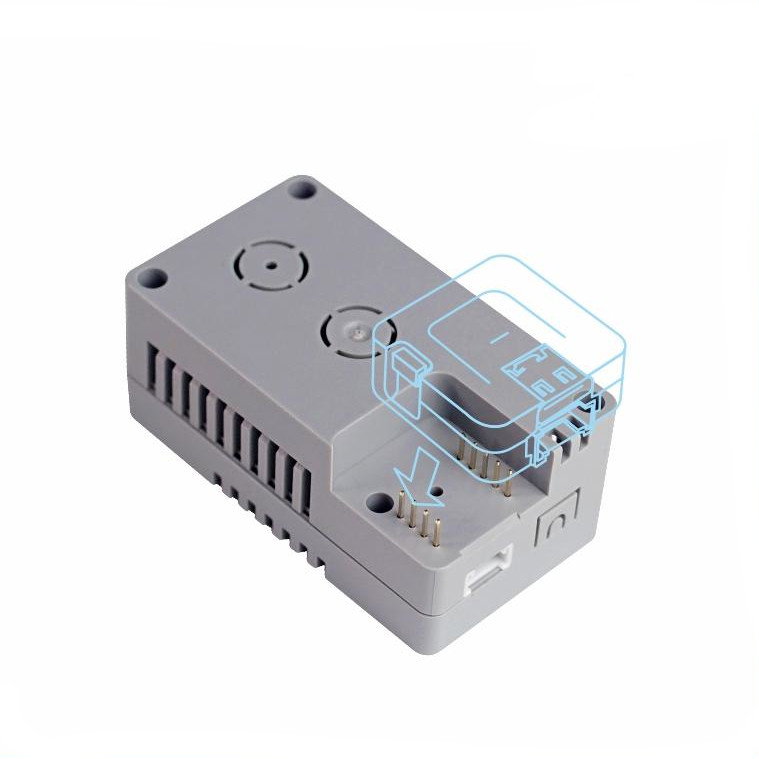

ATOM HUB DIY Proto Board Kit - Prototyping-Kit. Das M5Atom- Entwicklungsmodul muss separat erworben werden.

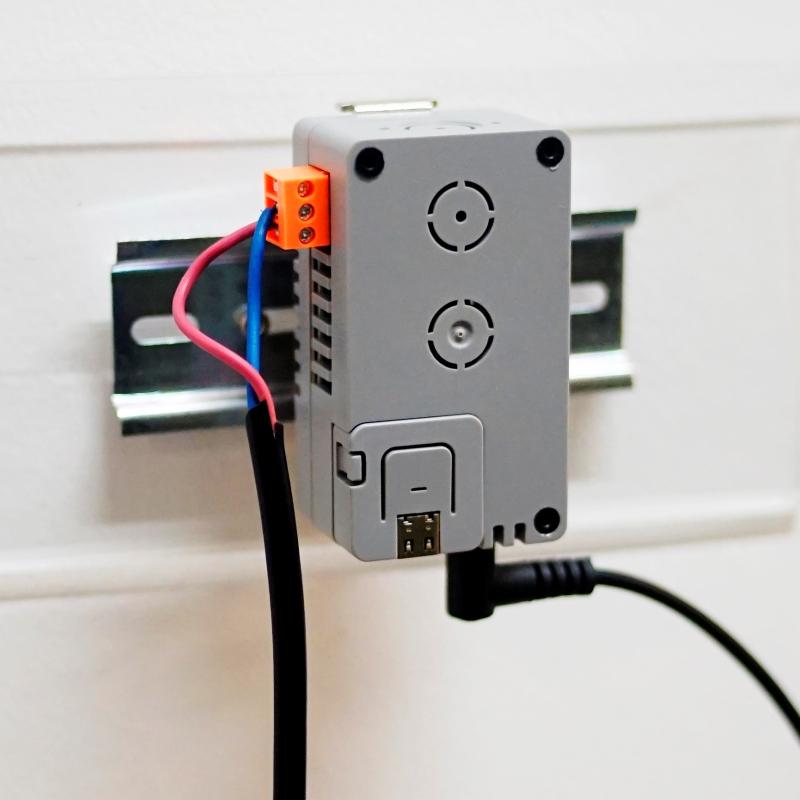

Ein Beispiel für die Erstellung von Prototypen mit ATOM HUB PROTO.
Besonderheiten des ATOM HUB DIY Proto Board Kits
- Kompatibel mit M5Atom Matrix / M5Atom Lite
- Kompaktes Design
- Auch für industrielle Anwendungen bestimmt
- Ausgestattet mit einer Vielzahl von Pins und Schnittstellen, die die Möglichkeiten des Modul-Prototypings erweitern
- Das Design der Elemente umfasst auch praktische Befestigungslöcher
- Die Arbeit mit dem ATOM HUB DIY Proto Board Kit entwickelt kreatives DIY und ermöglicht es Ihnen, Ihre eigenen Projekte mit dem Modul von M5Stack zu erstellen
Empfohlene Verwendung
- Board, das die Fähigkeiten des M5Atom-Entwicklungsmoduls erweitert
- Gestaltungselement: Industrial Controller Node
- Peripherieverbindung
- DIY-Ausrüstung
Technische Spezifikation des Sets
- Schlussfolgerungen:
- VH-3,96 mm 4-poliger Stecker - 1 Stck.
- VH-3,96 mm 3-poliger Stecker - 6 Stk.
- DC 5 V Stromeingang - 1 Stck.
- Grove-Stecker - 1 Stck.
- Gehäusematerial: Kunststoff (PC)
- Ausgestattet mit praktischen Befestigungslöchern
- Platz für das Entwicklungsmodul M5Atom
- Gehäusefarbe: grau
- Maße gefaltet: 72 x 40 x 30 mm
- Gewicht: 93 g

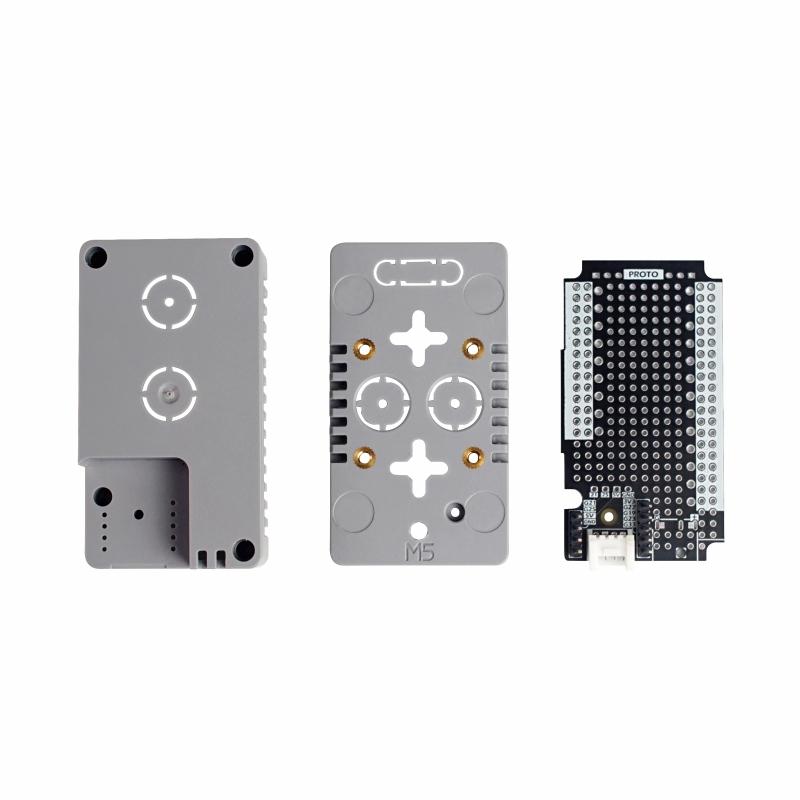

Im Set befindet sich neben der Prototypenplatine ein zweiteiliges graues Gehäuse.

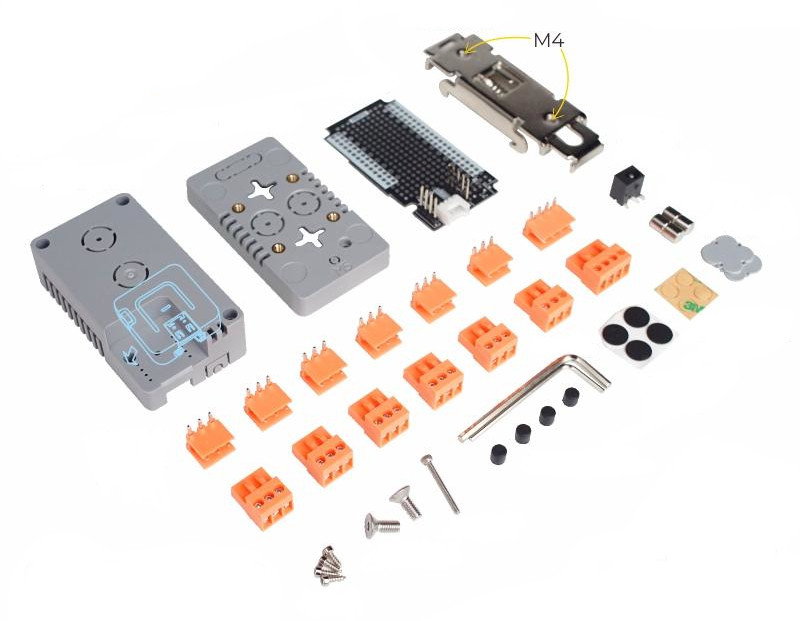

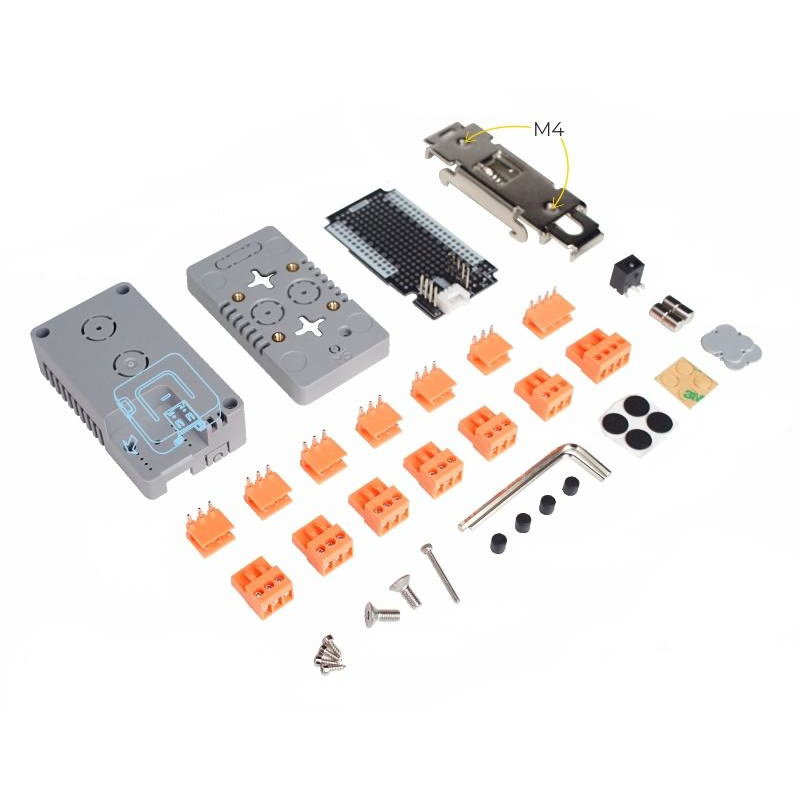

Der Inhalt des ATOM HUB PROTO-Kits.
Inhalt des Kits

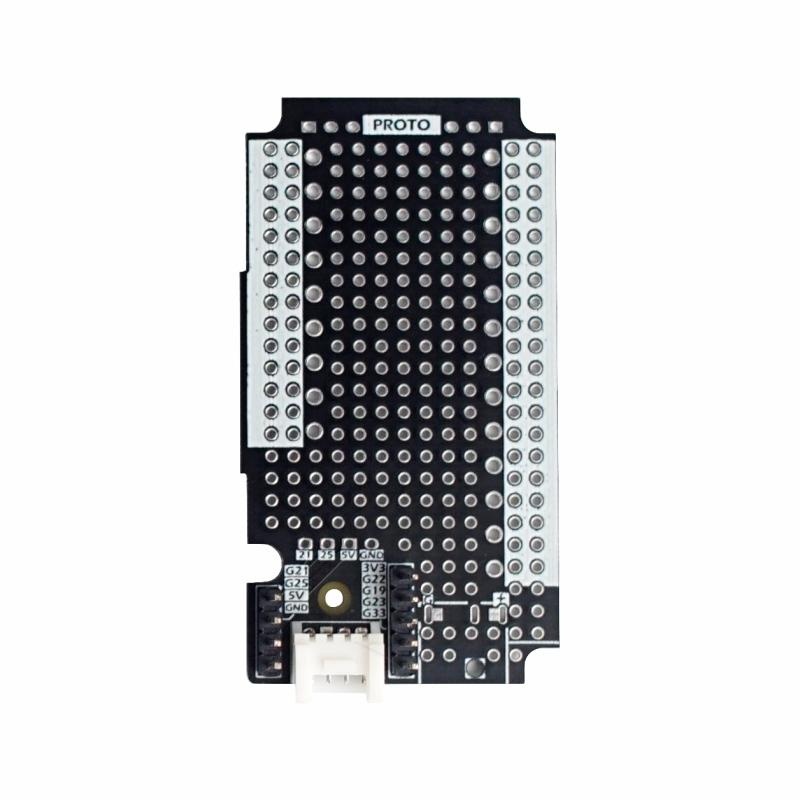

- Prototyping-Board mit Grove-Anschluss

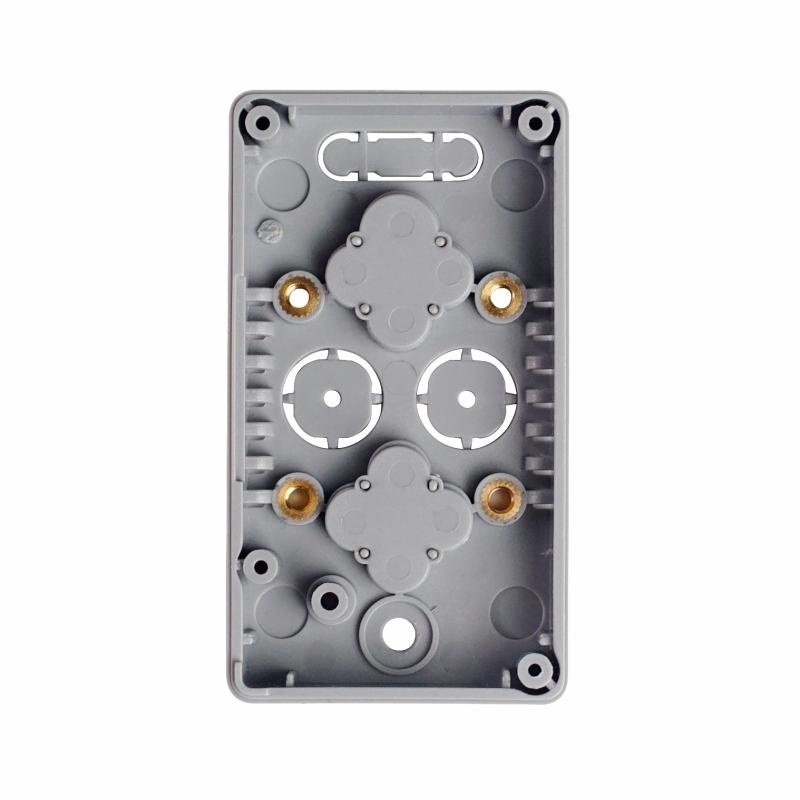

- Gehäuse in Form einer vorderen und hinteren Abdeckung
- DIN-Schiene mit M4-Befestigungslöchern
- VH-3,96 mm 4-poliger Stecker - 1 Stk. (Buchse + Stecker)
- VH-3,96 mm 3-poliger Stecker - 6 Stück (Buchse + Stecker)
- DC 5V Steckdose
- Staubstopfen - 4 Stk.
- Kunststoffabdeckung für Löcher - 2 Stk.
- Doppelseitiges Magnetband - 4 Stk.
- Anti-Rutsch-Gummifüße - 4 Stk.
- Zylindrische Magnete - 4 Stk.
- Sechskant-Blechschraube M2 x 6 mm - 4 Stk.
- Sechskant-Senkkopfschraube M4 x 10 mm - 2 Stk.
- Zylinderschraube mit Innensechskant M2 x 20 mm - 1 Stk.
- M2 und M4 Inbusschlüssel
