Produktbeschreibung: LoRaE220 433 MHz Modul mit Antenne - Erweiterungsmodul - M5Stack U170-433
LoRaE220-433 ist ein Kommunikationsmodul von M5Stack, basierend auf dem LLCC68-Chip, das im 433 MHz-Band (410,125 MHz bis 493,125 MHz) arbeitet. Mit der LoRa-Technologie bietet es eine Reichweite von bis zu 5 km, einen geringen Stromverbrauch und eine hohe Übertragungsstabilität. Es bietet Betriebsmodi wie Punkt-zu-Punkt-Übertragung, Broadcast oder Kanalhören sowie erweiterte Funktionen wie Over-the-Air-Wake-up und Kommunikationstasten. Die maximale Ausgangsleistung beträgt 22 dBm und ist per Software anpassbar. Das Modul verfügt über einen DIP-Schalter zur Konfiguration von vier Betriebsmodi (Senden, Empfang WOR, Senden WOR, Schlafmodus). Dank der Unterstützung für serielle Kommunikation (115200 bps) ist die Integration des LoRaE220-433 sehr einfach. Seine kompakte Größe und Kompatibilität mit verschiedenen M5Stack-Entwicklungsmodulen, z.B. M5Core, Atom Lite, machen ihn zu einer vielseitigen Lösung für intelligente Systeme und die Industrie.
LoRaE220 433 MHz Modul mit Antenne - Erweiterungsmodul der Einheit - M5Stack U170-433.
Das Modul arbeitet mit einer Frequenz von 433 MHz.
Die wichtigsten Merkmale des LoRaE220-Moduls
- LLCC68-Chip: Bessere Reichweite, höhere Geschwindigkeit und geringerer Stromverbrauch
- 433-MHz-Unterstützung: Betriebsbereich von 410,125 MHz bis 493,125 MHz, Anpassung an globale Standards
- 22 dBm Ausgangsleistung: per Software einstellbar, für optimale Leistung
- Over-the-Air-Wake-up: Fernaufwecken von Geräten
- Betriebsarten: Punkt-zu-Punkt, Broadcast, Channel Listen, Konfiguration

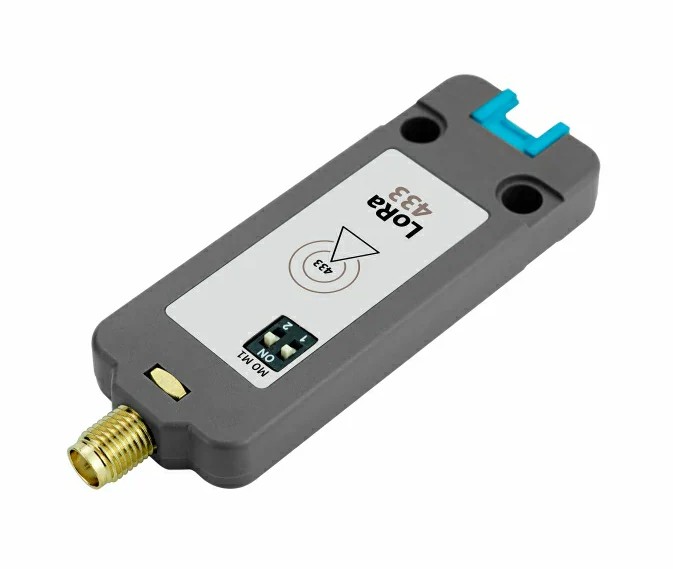

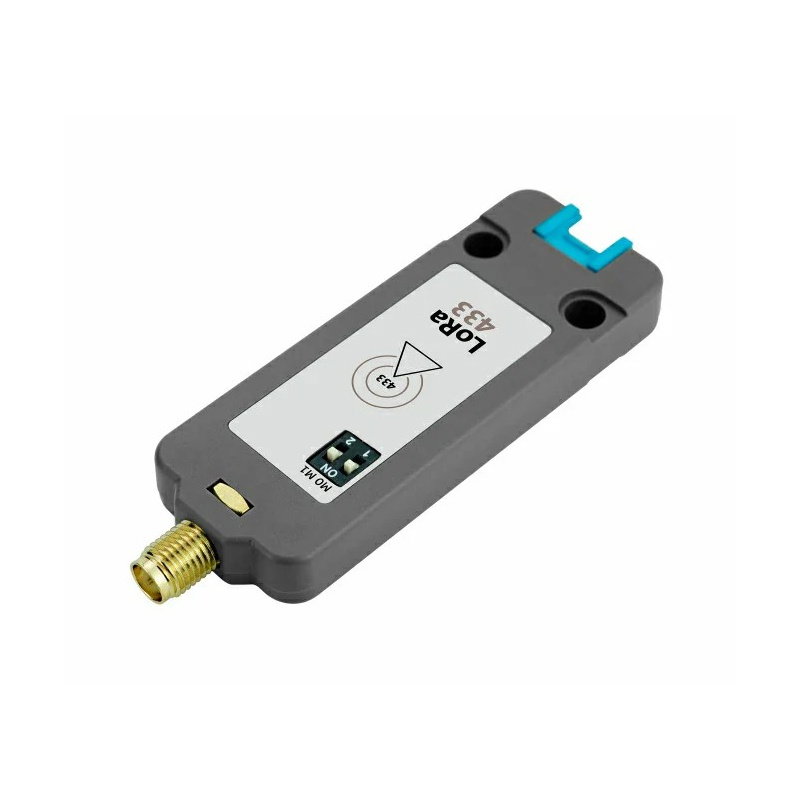

- Einfache Konfiguration: DIP-Schalter für schnellen Moduswechsel
- Kompaktes Design: Abmessungen 71,4 x 24 x 8 mm, geringes Gewicht 19,4 g
- Serielle Kommunikation: stabile Verbindung mit Geräten
Sie finden auch andere M5Stack-Module in unserem Angebot
Anschluss und Kompatibilität des Moduls

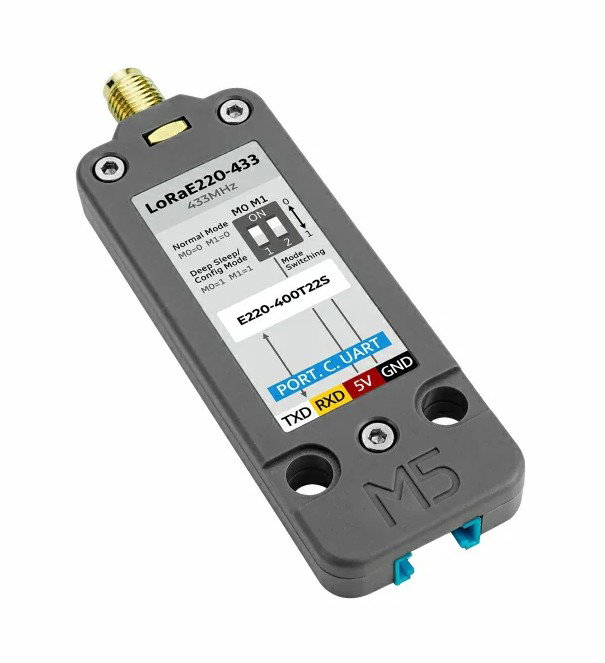

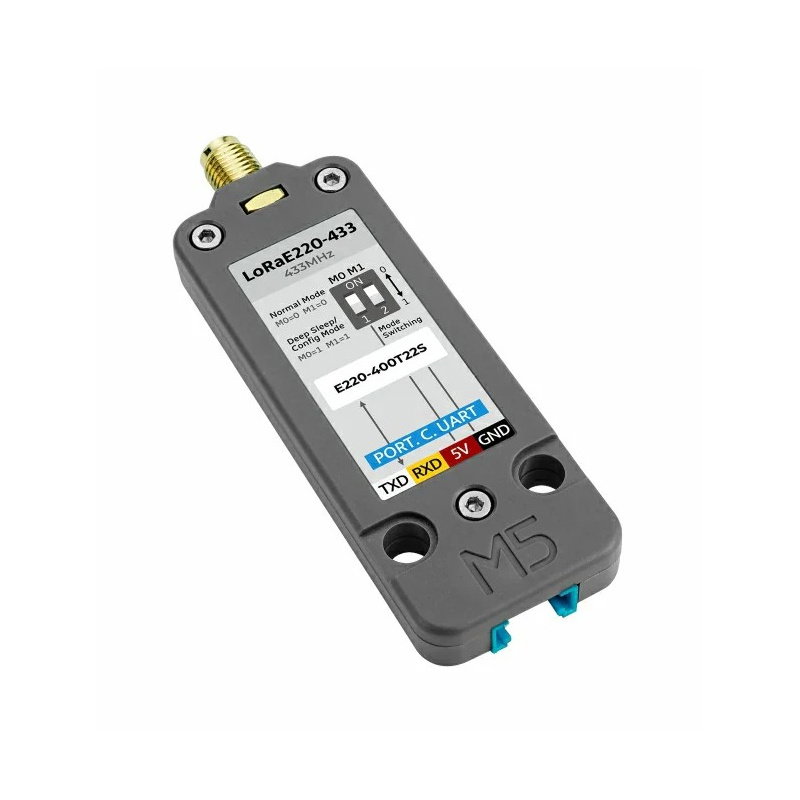

Das LoRaE220-433 funktioniert dank seiner UART-Schnittstelle mit vielen Entwicklungsmodulen von M5Stack, wie dem M5Core, Atom Lite oder CoreS3. Standardanschlüsse für TXD, RXD, 5 V und GND erleichtern die Integration in Systeme. Das Modul unterstützt eine 5-V-Versorgungsspannung und muss entsprechend den zugewiesenen Pins des Basisgeräts konfiguriert werden.
Anwendungen des Moduls
- Alarmanlagen und Funkschlüssel
- Smart Homes und industrielle Sensoren
- Gebäudeautomation und Kontrollsysteme
- Medizinische Geräte und Messinfrastruktur
- Fernsteuerung in der Industrie und im Automobilbau

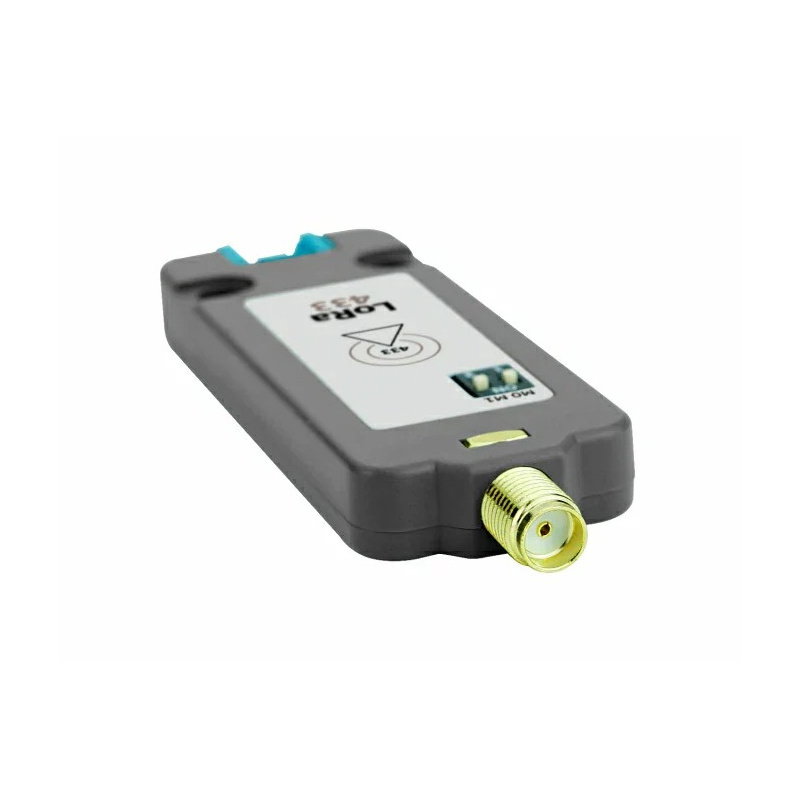

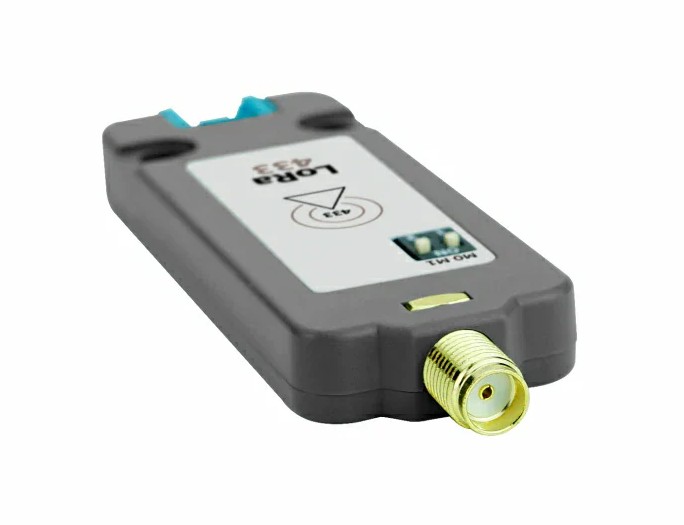

Das Modul ist mit einem Anschluss für eine externe SMA-Antenne ausgestattet.

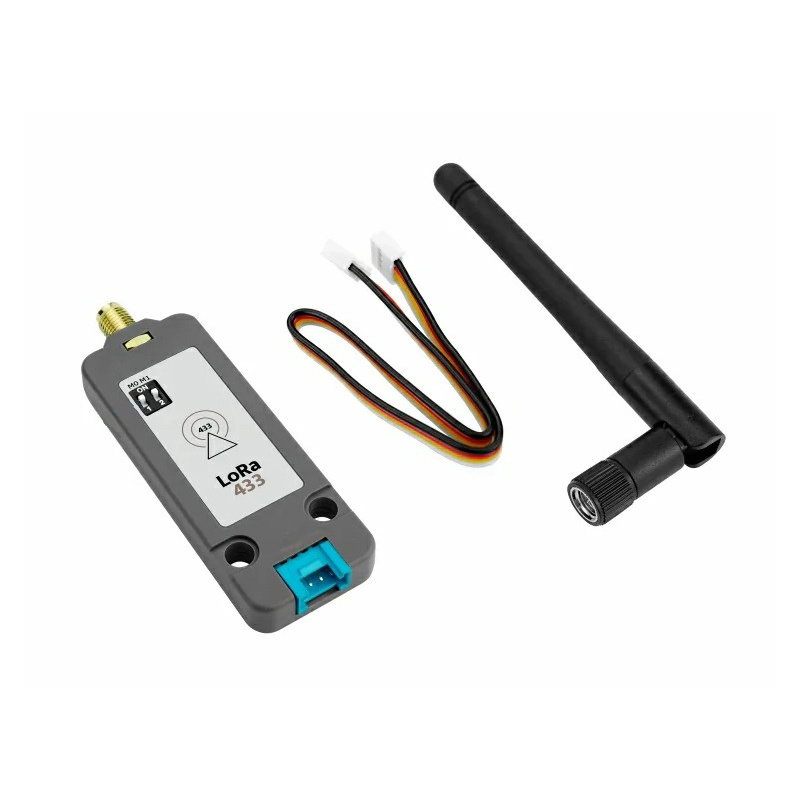

Im Bausatz enthaltene Komponenten.
Technische Daten des LoRaE220 433 MHz Moduls
- Chip: LLCC68
- Betriebsband: 433 MHz (410,125 MHz bis 493,125 MHz)
- Max. Ausgangsleistung: 22 dBm
- Empfindlichkeit des Empfängers: -129 dBm
- Kommunikationsverfahren: UART (115200 bps)
- Betriebsarten: Senden, Sende-CMO, Empfangs-CMO, Schlafmodus
- Versorgungsspannung: 5 V
- Antenne: 2,5 dBi Gummiantenne, SMA-Anschluss (männlich)
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 71,4 x 24 x 8 mm
- Gewicht: 19,4 g

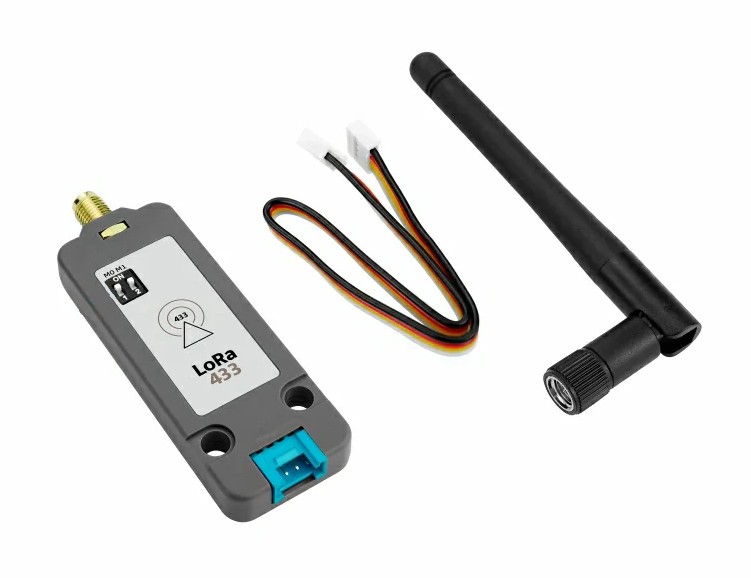

Inhalt des Kits
- 1x LoRaE220-433-Modul
- 1x Anschlusskabel mit Grove-Stecker - Länge 20 cm
- 1x SMA 2.5 dBi Gummiantenne - Länge 110 mm
