Produktbeschreibung: Unit PoE-P4 - Ethernet-PoE-Controller mit ESP32-P4 und MIPI CSI/DSI - M5Stack U213
Der Unit PoE-P4 ist ein leistungsstarker Embedded-Controller auf Basis des ESP32-P4NRW32-Chips mit zwei 360-MHz-RISC-V-Kernen und einem zusätzlichen energieeffizienten 40-MHz-Kern. Das Modul verfügt über 16 MB Flash-Speicher , 32 MB PSRAM und einen 10/100-Mbit/s-Ethernet-Controller mit IEEE 802.3at PoE- Unterstützung, der die gleichzeitige Daten- und Stromübertragung über ein einziges Ethernet-Kabel ermöglicht. Das Gerät bietet MIPI-DSI- und MIPI-CSI-Schnittstellen für Displays und Kameras sowie USB-Typ-C- Host- und OTG-Anschlüsse, Grove-, Hat2-Bus-, SDIO- und ISP-Anschlüsse . Die integrierte RGB-LED , der Benutzerknopf und der IR-Emitter machen das Modul ideal für Smart-Home-Systeme, HMIs, Edge-Computing und IoT-Anwendungen.

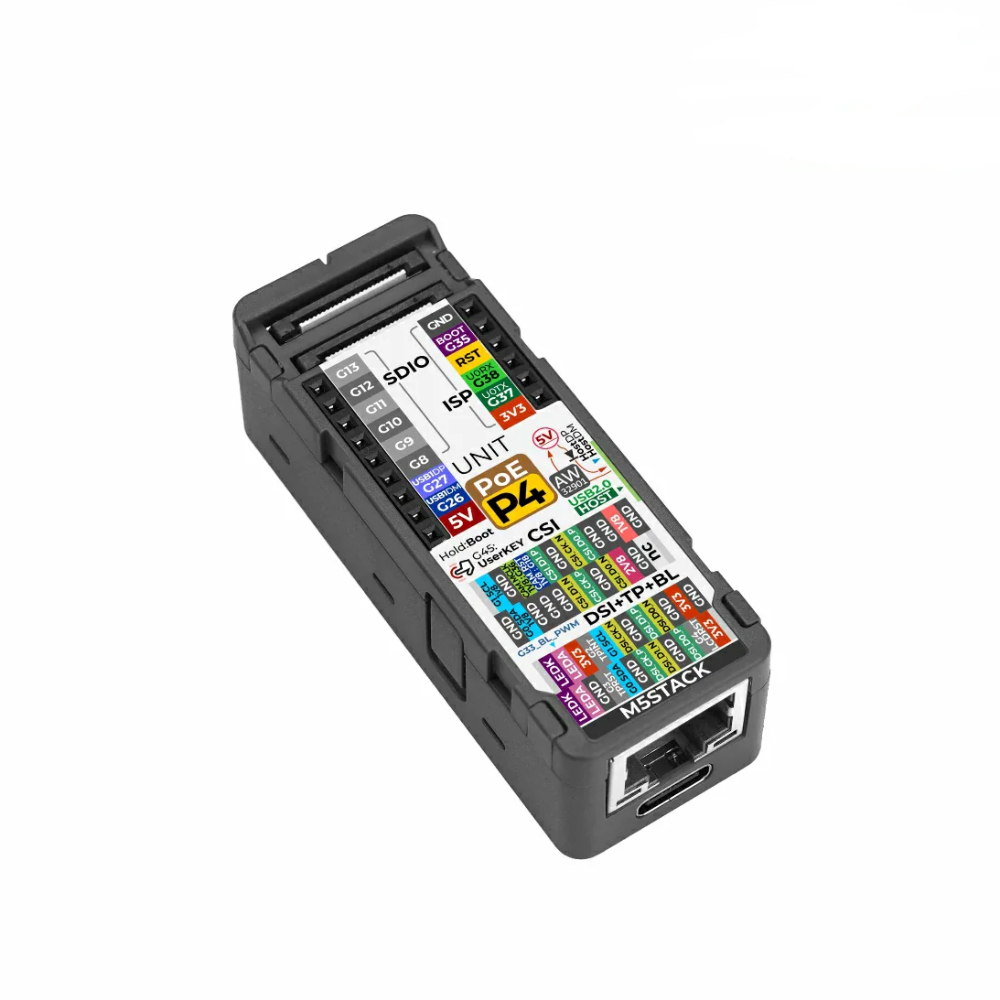

Unit PoE-P4 - Ethernet PoE-Controller mit ESP32-P4 und MIPI CSI/DSI - M5Stack U213.
Die Unit PoE-P4 ist ein fortschrittlicher Netzwerkcontroller, der auf dem ESP32-P4NRW32-Chip basiert.Besondere Merkmale
- Hochleistungs-ESP32-P4: Dual-Core RISC-V 360 MHz + LP 40 MHz Kern
- Großer Speicher: 16 MB Flash und 32 MB PSRAM
- PoE-Unterstützung: Strom- und Datenübertragung über ein einziges Ethernet-Kabel
- Ethernet 10/100 Mbit/s: integrierter IP101GRI-Chip
- MIPI-DSI-Schnittstelle: Unterstützt Displays bis zu 1920 x 1080 Pixel
- MIPI-CSI-Schnittstelle: Möglichkeit zum Anschluss von Kameras
- USB Typ-C Host und OTG: Unterstützung für USB-Geräte und Programmierung
- Umfangreiche Schnittstellen: Grove, Hat2-Bus, SDIO und ISP
- RGB-LED und IR: Unterstützung für Infrarotsignalisierung und -übertragung
- Ideal für IoT und HMI: Industrieanwendungen, Smart-Home-Anwendungen und Edge-Computing-Anwendungen
Technische Spezifikationen
- Modell: Einheit PoE-P4
- SoC: ESP32-P4NRW32
- Architektur: 2x RISC-V 32-Bit 360 MHz, 1x RISC-V LP 40 MHz
- Flash-Speicher: 16 MB
- PSRAM-Speicher: 32 MB
- Stromversorgung: USB Typ-C 5V, PoE
- PoE-Standard: IEEE 802.3at
- Maximale PoE-Leistung: 6 W
- Ethernet-Controller: IP101GRI
- Ethernet-Geschwindigkeit: 10/100 Mbit/s
- Ethernet-Anschluss: RJ45
- Display-Schnittstelle: 24P FPC, MIPI DSI 2-Lane, TP+BL
- Maximale Bildschirmauflösung: 1920 x 1080 Pixel
- Kameraschnittstelle: 24P FPC, MIPI CSI 2-Lane
- USB: 1x USB Typ-C Host USB 2.0, 1x USB Typ-C OTG/Programmierung, USB 2.0
- Erweiterungsschnittstellen: HY2.0-4P Grove, Hat2-Bus 2.54-16P, SDIO-Bus 2.56-9P, ISP-Bus 2.56-6P
- RGB-LED: NH-B2020RGBA-HF
- IR-Sender: MHS153IRCT
- Betriebstemperatur: 0 °C bis 40 °C
- Stromverbrauch:
- Standardbetrieb: 5 V / 73,82 mA
- Volllast: 277,10 mA
- Tiefschlaf: 19,85 mA
- Gewicht: 28,2 g
- Abmessungen: 64 x 24 x 20,2 mm
Praktische Anwendungen
- M5Stack Unit PoE-P4
- Grove HY2.0-4P Kabel 20 cm
Das Modul verfügt über 16 MB Flash-Speicher und 32 MB PSRAM, was eine hohe Leistungsfähigkeit bei der Verarbeitung grafischer Oberflächen, Datenverarbeitung sowie Edge-KI- und IoT-Anwendungen gewährleistet. Nützliche Links |
