Produktbeschreibung: NFC-Einheit – NFC-/RFID-Lesegerät 13,56 MHz – ST25R3916 – M5Stack U216
Das M5Stack Unit NFC ist ein kompaktes Proximity-Kommunikationsmodul zum Lesen, Schreiben und Austauschen von Daten mit gängigen NFC/RFID-Karten und -Tags . Der ST25R3916-AQWT- Chip unterstützt die Standards NFC-A, NFC-B, NFC-F und NFC-V und ermöglicht so die Kompatibilität des Moduls mit Medien, die unter anderem ISO 14443A, ISO 14443B, FeliCa und ISO 15693 entsprechen. Das Gerät kommuniziert über den I²C- Bus mit einem Master-Controller ( Adresse 0x50 , Frequenz 100 kHz oder 400 kHz) . Das Modul unterstützt Lese-/Schreibmodi, Kartenemulation und benutzerdefinierte Kommunikationsprotokolle . Automatische Antennenabstimmung und hohe Empfängerempfindlichkeit gewährleisten eine stabile Kommunikation in Zutrittskontroll-, Benutzeridentifizierungs- und Automatisierungsprojekten.

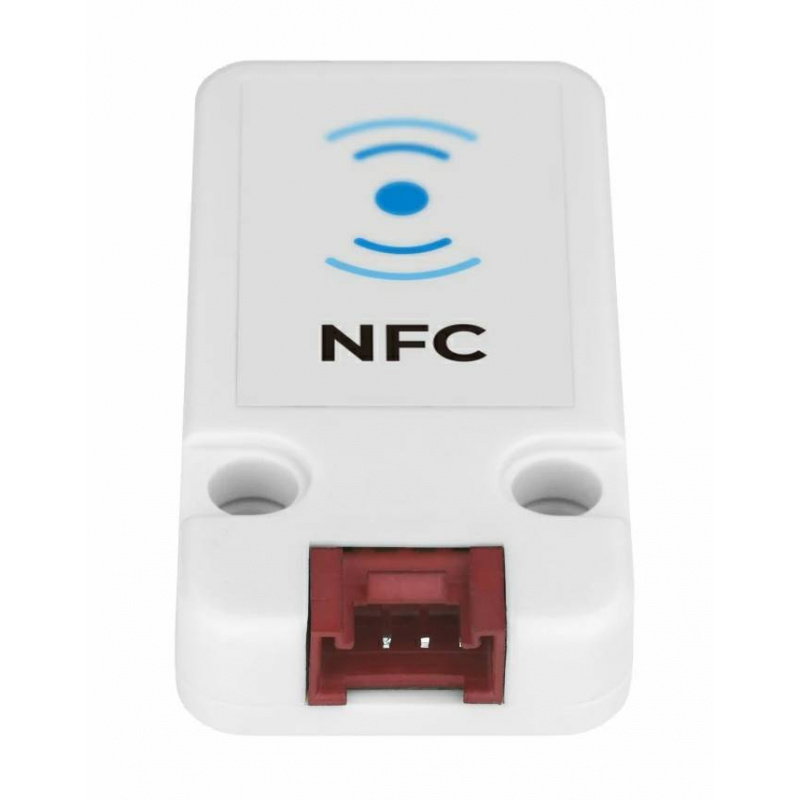

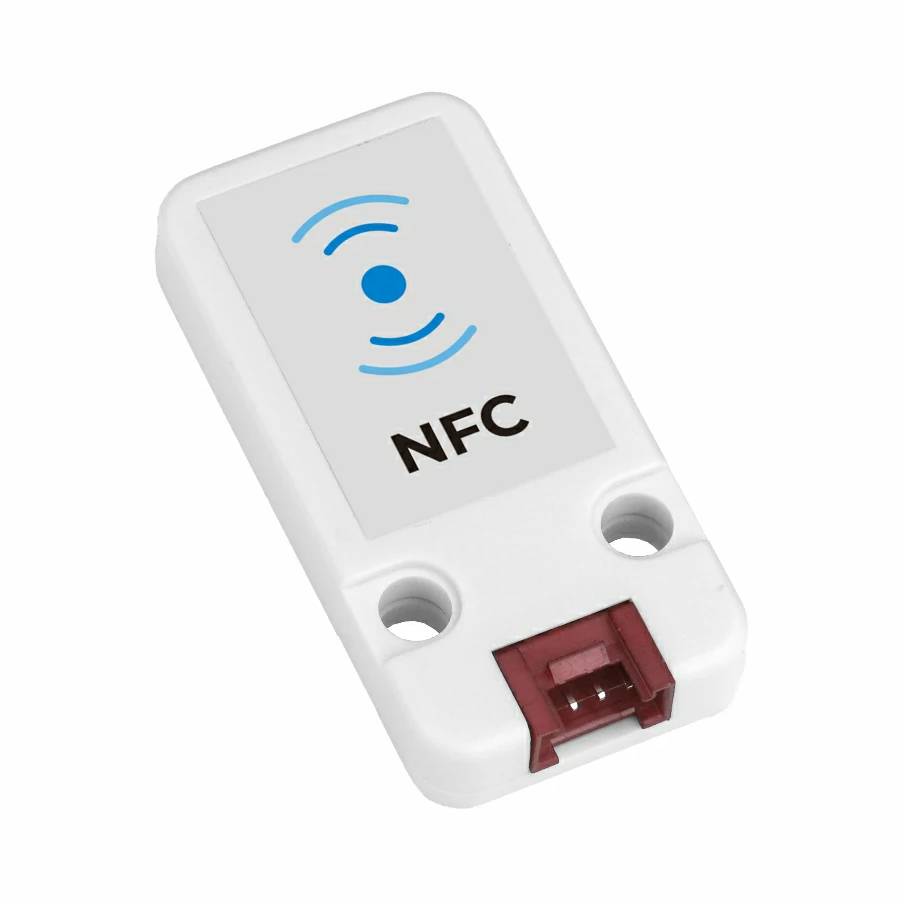

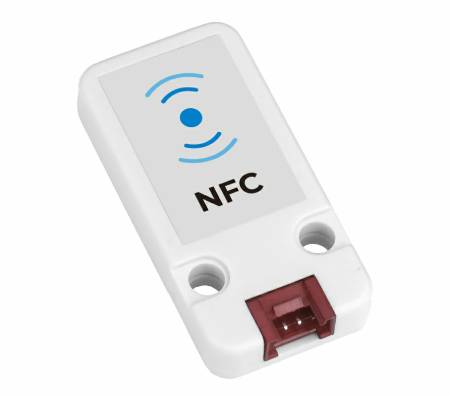

NFC-Einheit - NFC-/RFID-Lesegerät 13,56 MHz - ST25R3916 - M5Stack U216.
Das Modul ist mit einem leistungsstarken ST25R3916-Chip ausgestattet und unterstützt gängige Protokolle wie ISO 14443A, ISO 14443B, FeliCa und ISO 15693.
Hauptmerkmale des M5Stack Unit NFC-Moduls
- ST25R3916-AQWT-Chip : Ein leistungsstarker Frontend-Chip, der für die NFC- und RFID-Kommunikation entwickelt wurde.
- 13,56 MHz Frequenz : kompatibel mit gängigen Proximity-Karten, Schlüsselanhängern und Tags
- Unterstützung mehrerer Protokolle : kompatibel mit ISO 14443A, ISO 14443B, FeliCa und ISO 15693
- Drei Betriebsmodi : Leser/Schreiber, Kartenemulation und benutzerdefiniertes Protokoll
- I2C-Schnittstelle : Kommunikation mit Adresse 0x50 und Frequenz 100 kHz oder 400 kHz
- Lese- und Schreibreichweite bis zu 40 mm : komfortable Handhabung von Proximity-Karten und Tags
- Automatische Antennenabstimmung : Trägt zur Aufrechterhaltung einer stabilen Kommunikation bei
- Hohe Empfängerempfindlichkeit : Verbessert die Zuverlässigkeit beim Lesen kompatibler Medien
- HY2.0-4P-Anschluss : einfacher Anschluss an kompatible M5Stack-Controller
- LEGO-kompatible Löcher : Erleichtern die Montage des Moduls in Gehäusen und Strukturen.
- Unterstützung für UiFlow2 und Arduino IDE : grafische und textbasierte Programmierfunktionen
- Grove-Kabel im Lieferumfang enthalten : Sie können sofort mit dem Modul arbeiten.
M5Stack-Kompatibilität und NFC-Modulprogrammierung
Das M5Stack NFC-Modul ist für die Verwendung mit Controllern konzipiert, die über einen Grove-Anschluss und einen I2C-Bus verfügen . Es kann an Geräte der M5Stack-Familien Core, Atom, Stick und Cardputer sowie an andere Controller mit 5-V-Stromversorgung und SDA- und SCL-Anschlüssen angeschlossen werden. Bei bestimmten Geräten müssen die Pin-Nummern im Programm an den jeweiligen Port des Controllers angepasst werden. Die Programmierung des Moduls ist in der UiFlow2- Umgebung, mit der Anwendungen mithilfe von Blöcken erstellt werden können, sowie in der Arduino IDE möglich. Das Modul nutzt eine vom Hersteller bereitgestellte Bibliothek. Die Dokumentation enthält ein Schnellstartbeispiel, ein Anschlussdiagramm und eine Pinbelegung. Dadurch eignet es sich sowohl für Bildungsprojekte als auch für komplexere Identifikations- und Automatisierungssysteme.

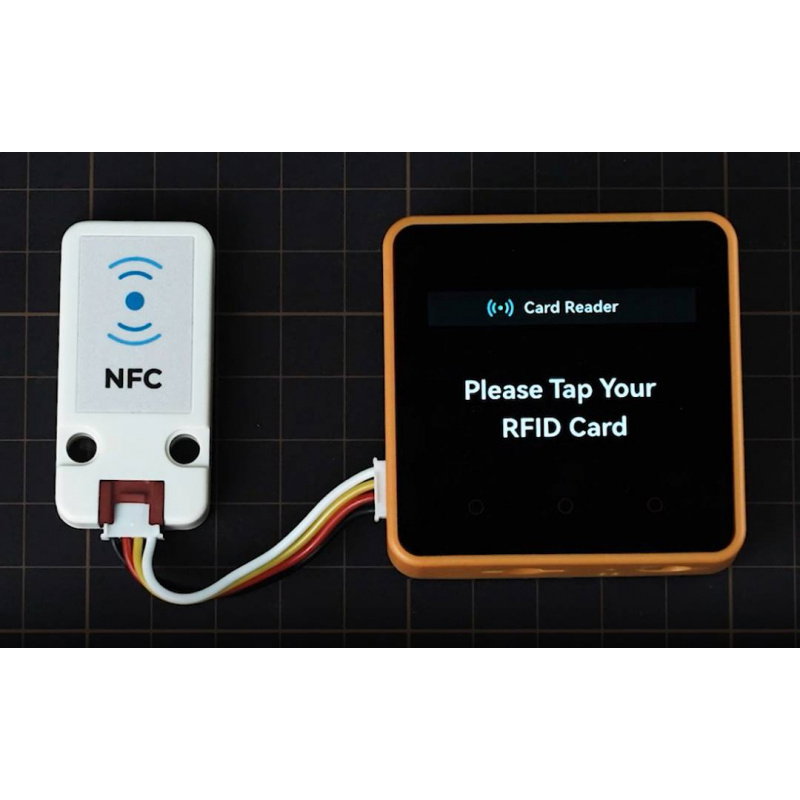

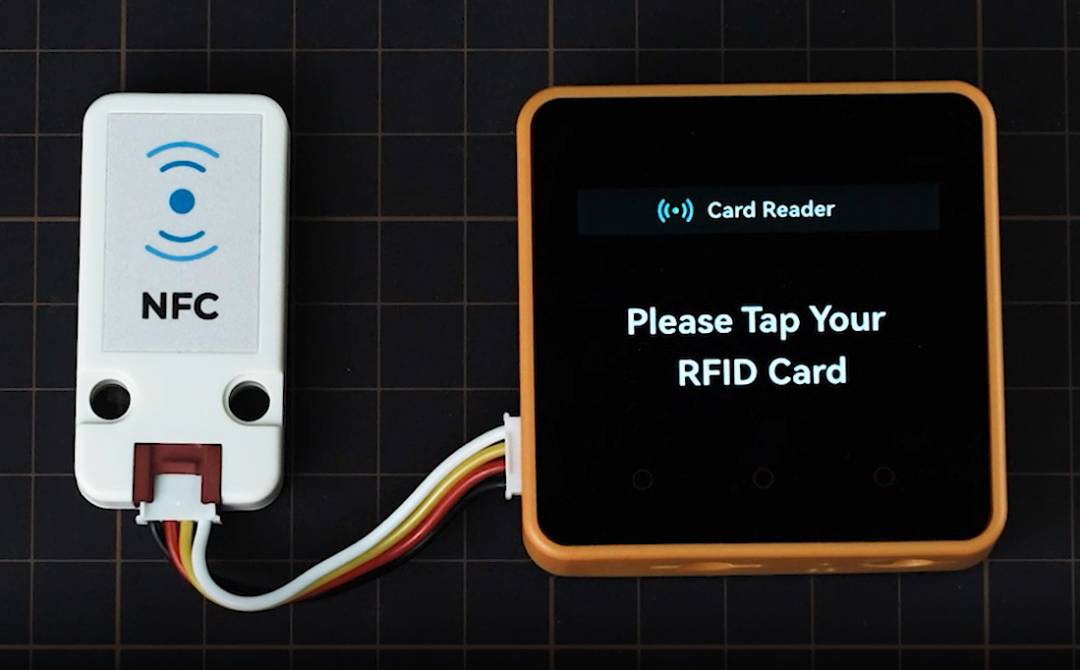

Mit der M5Stack Unit NFC lassen sich Zugangskontrollsysteme auf Basis von Karten, Schlüsselanhängern oder Proximity-Tags aufbauen.
Im Set ist ein Grove-Kabel enthalten.
Technische Spezifikationen der M5Stack Unit NFC U216
- Systemtyp: ST25R3916-AQWT
- Modultyp: NFC/RFID-Lesegerät und Programmiergerät
- Betriebsfrequenz: 13,56 MHz
- Kommunikationsschnittstelle: I2C
- I2C-Adresse: 0x50
- I2C-Busfrequenz: 100 kHz oder 400 kHz
- Unterstützte Protokolle im Lese-/Schreibmodus: NFC-A/B-konform mit ISO 14443A/B, NFC-F FeliCa und NFC-V-konform mit ISO 15693
- Unterstützte Protokolle im Kartenemulationsmodus: NFC-A und NFC-F
- Betriebsmodi: Leser/Schreiber, Kartenemulation, Benutzerdefiniertes Protokoll
- Lese- und Schreibreichweite: bis zu 40 mm
- Anschluss: HY2.0-4P Grove

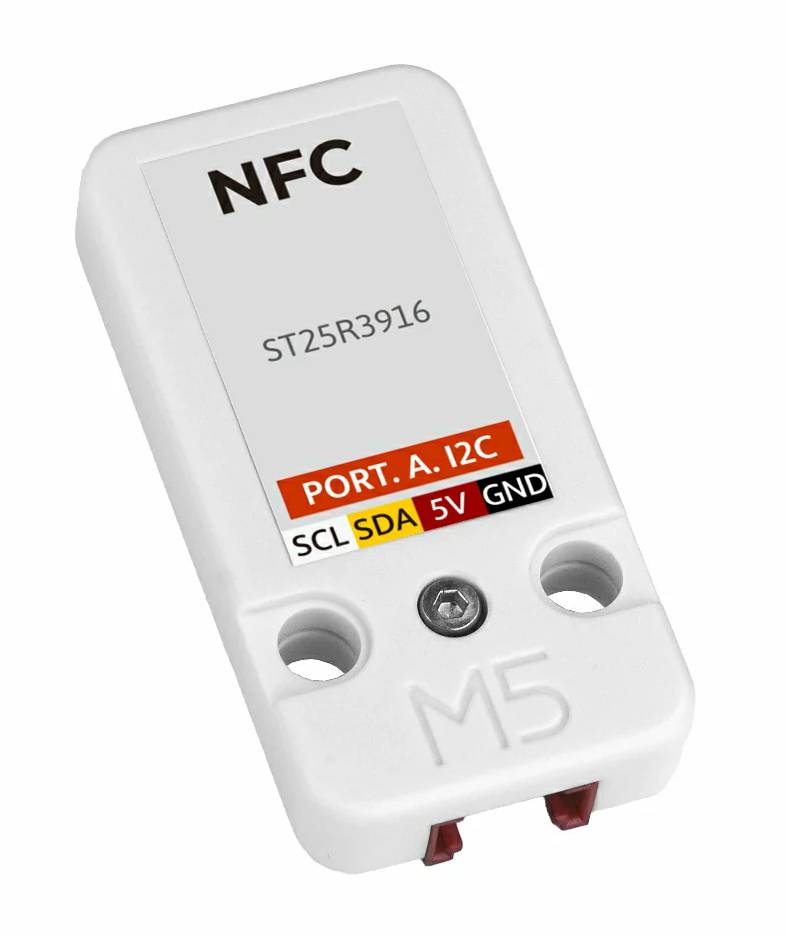

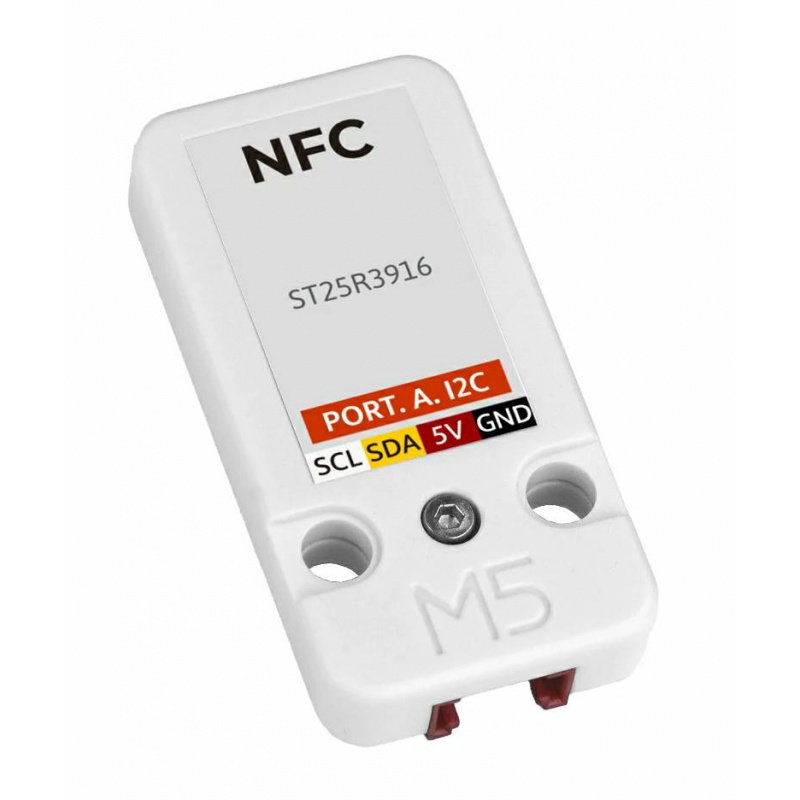

- Anschlusspins: GND, 5 V, SDA, SCL
- Versorgungsspannung: 5 V
- Stromverbrauch im Schlafmodus: 19,33 µA
- Stromverbrauch nach dem Start ohne Konfiguration: 19,79 µA
- Stromverbrauch im Dauerbetrieb: 67,65 mA
- Stromverbrauch bei intermittierender Messung: 66,48 mA
- Unterstützte Umgebungen: UiFlow2, Arduino IDE
- Abmessungen: 48 x 24 x 8 mm
- Gewicht: 5,9 g

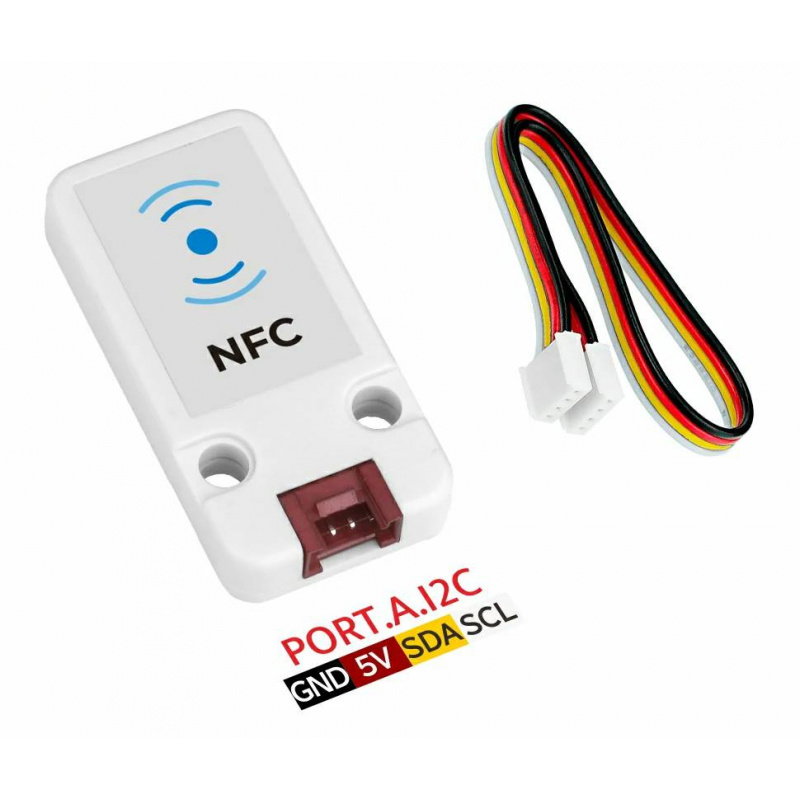

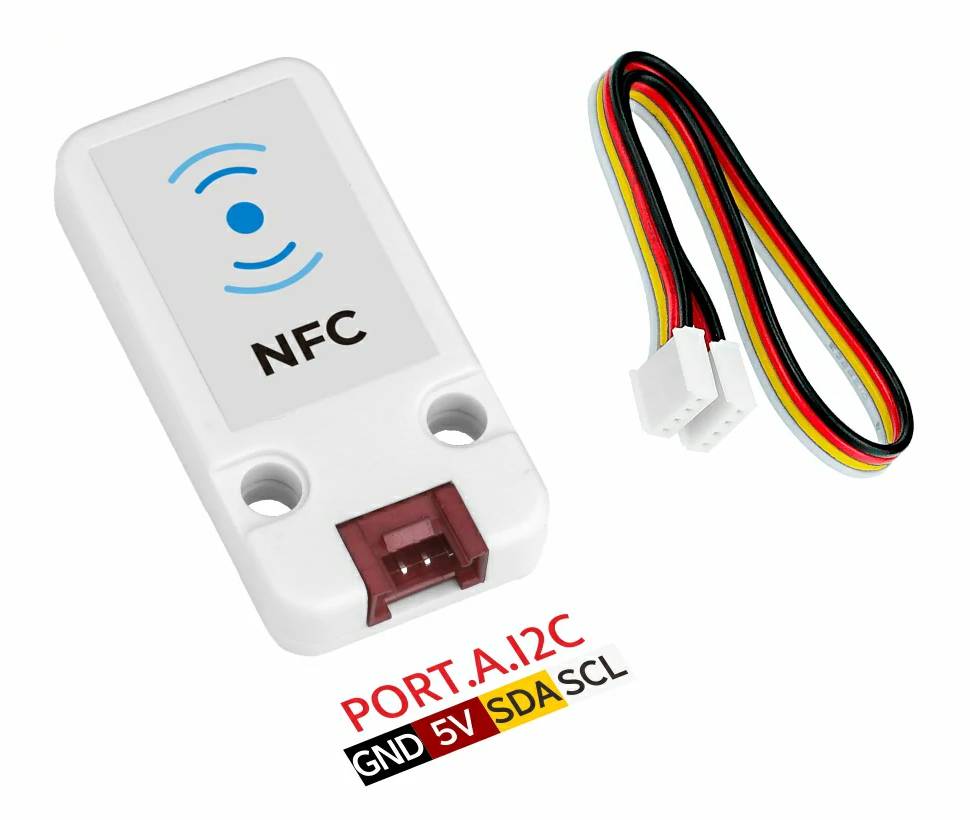

Inhalt des Sets
- 1x M5Stack Unit NFC-Modul
- 1x HY2.0-4P Grove Kabel, 20 cm lang
