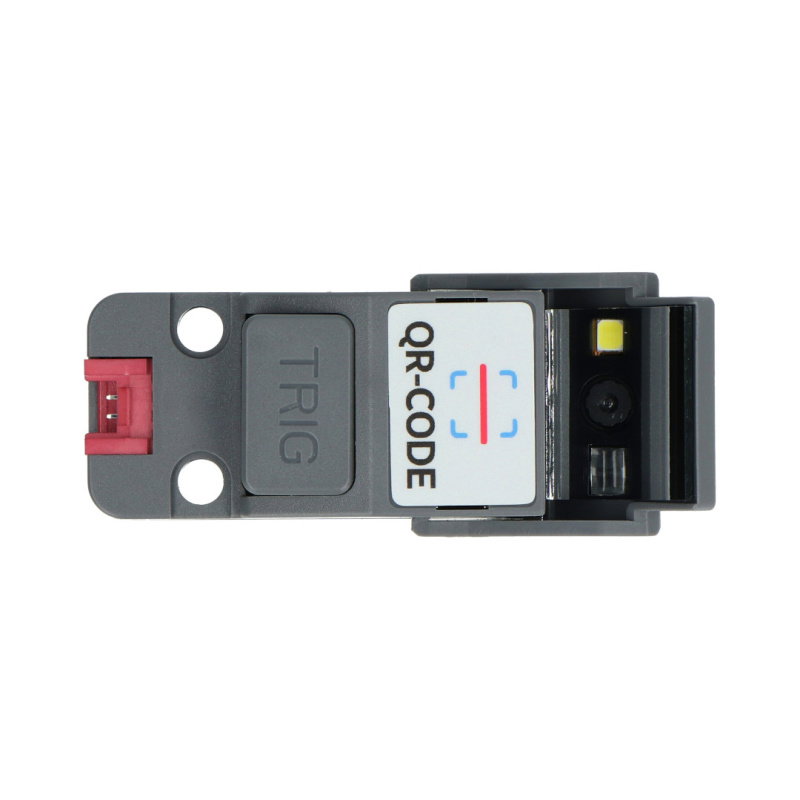

Produktbeschreibung: QR-Code-Scanner - STM32F030 - Erweiterungsmodul - M5Stack U173
QR-Code-Scanner in Form einer Unit-Erweiterung von M5Stack mit einem CMOS-Erfassungssensor und STM32F030-Prozessor. Das Modul unterstützt drei Arten von zweidimensionalen Codes und acht Arten von eindimensionalen Codes und ist damit äußerst vielseitig. Die hohe Bildauflösung von 640 x 480 px ermöglicht ein präzises Scannen, und zusätzliche Funktionen wie ein eingebauter Summer, eine grüne Ziel-LED und eine LED-Hintergrundbeleuchtung erleichtern den Scanvorgang. Das Modul verfügt über einen Kommunikationsschnittstellenschalter, der ein einfaches Umschalten zwischen I2C und UART ermöglicht, was die Flexibilität und Anwendbarkeit des Geräts in verschiedenen Projekten erhöht. Darüber hinaus kann der Scan-Modus so konfiguriert werden, dass er im automatischen Dauertrigger oder im manuellen Trigger-Modus arbeitet. Durch die Möglichkeit, die Firmware zu aktualisieren, kann das Gerät leicht an zukünftige Anforderungen angepasst werden. Der QR-Reader ist eine ausgezeichnete Wahl für Branchen, die ein zuverlässiges und schnelles Scannen von Codes erfordern, wie z. B. Logistik, Einzelhandel und Fertigung. Dank seiner kompakten Größe und seines geringen Gewichts lässt er sich leicht in bestehende Systeme integrieren.

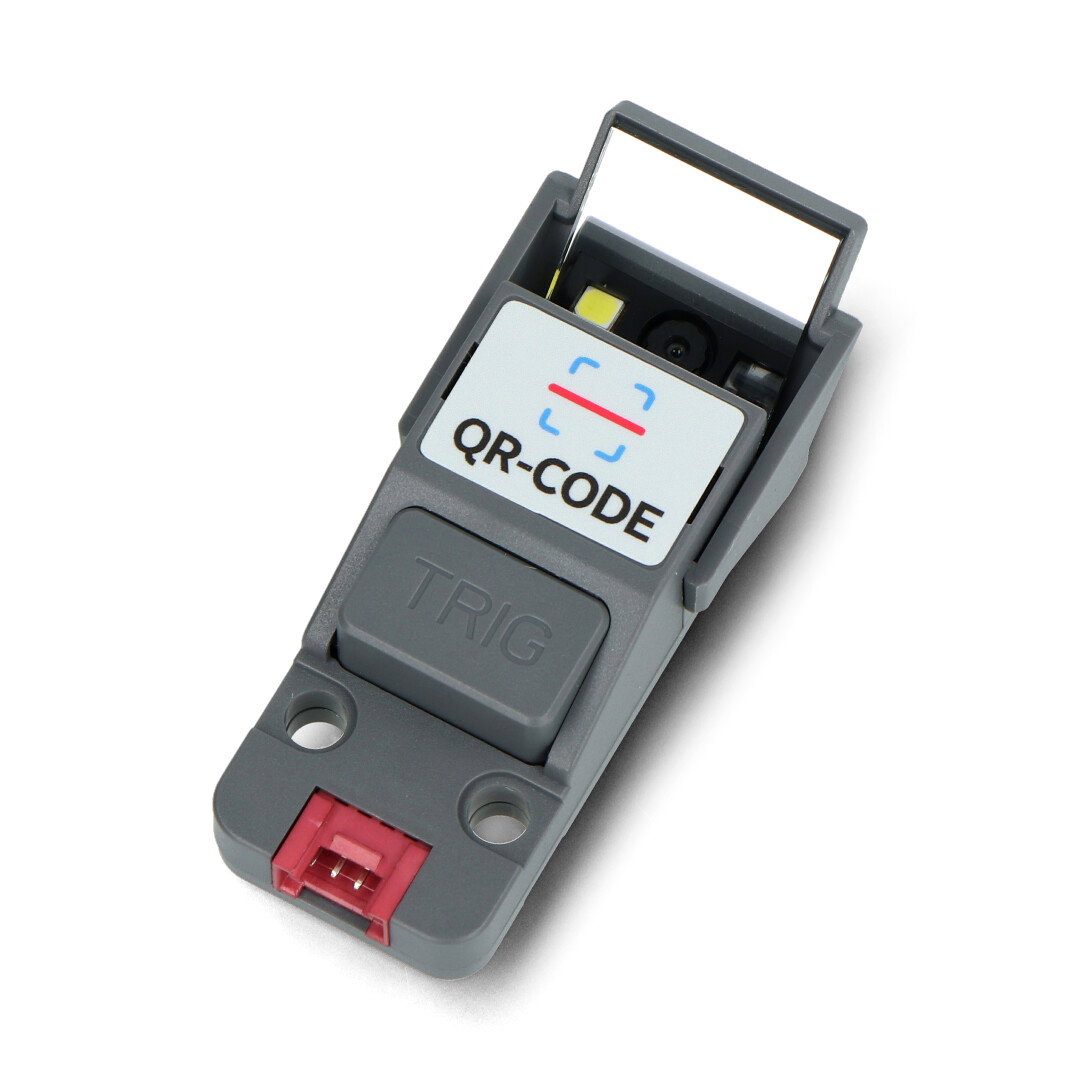

QR-Code-Scanner - STM32F030 Erweiterungsmodul Einheit - M5Stack U173.

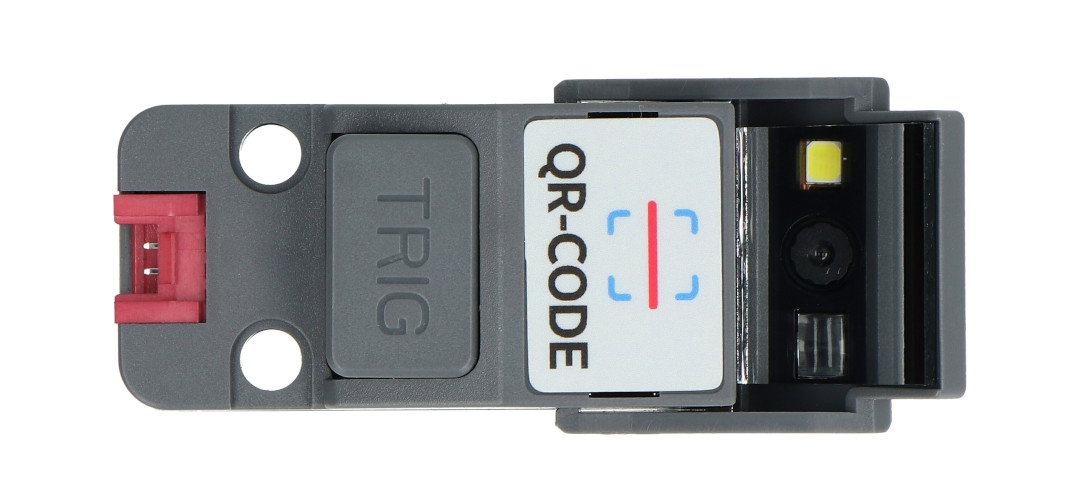

Das Modul unterstützt drei Arten von zweidimensionalen Codes und acht Arten von eindimensionalen Codes.Besondere Merkmale des Scanners
- Prozessor: STM32F030F4P6, 32-bit ARM Cortex-M0 Prozessor.
- Unterstützte Codes: 3 Arten von zweidimensionalen Codes (PDF417, QR Code, Data Matrix) und 8 Arten von eindimensionalen Codes (Code39, Code93, Code 128, EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5).
- Aufrüstbar: Firmware aufrüstbar.
- Kommunikationsschnittstellen: eingebauter I2C- und UART-Schnittstellenschalter.
- Summer: eingebauter Summer für akustische Benachrichtigungen.
- LED-Beleuchtung: eingebaute LED-Beleuchtung.
- Auflösung: Hochauflösendes Bild (640 x 480 CMOS).
- Fokussieren und Zielen: Funktionen werden durch eine grüne LED unterstützt.
- Zusätzliche Funktionen: Scan-Auslösetaste, Option für kontinuierlichen oder manuellen Scan-Modus.
QR-Code-Scanner - Vorteile bei der Verwendung
QR-Codes sind ein vielseitiges und effektives Werkzeug, das das Informationsmanagement in verschiedenen Branchen erheblich erleichtert. Mit dem M5Stack QR-Code-Scanner können Sie die Vorteile dieser Technologie voll ausschöpfen. QR-Codes ermöglichen ein schnelles und fehlerfreies Lesen von Informationen, was in der Logistik, im Einzelhandel und in der Fertigung äußerst nützlich ist. Diese Codes können eine Vielzahl von Daten enthalten, von einfachem Text bis hin zu komplexen Produktinformationen, Links zu Websites und sogar Zahlungsinformationen. Ausgestattet mit einem fortschrittlichen STM32F030-Prozessor und einem hochauflösenden CMOS-Sensor garantiert der M5Stack-Scanner schnelles und genaues Scannen. Zusätzliche Funktionen wie der automatische oder manuelle Scanmodus, die eingebaute LED-Beleuchtung und ein Summer für akustische Benachrichtigungen machen dieses Gerät nicht nur einfach zu bedienen, sondern auch zuverlässig unter verschiedenen Betriebsbedingungen.

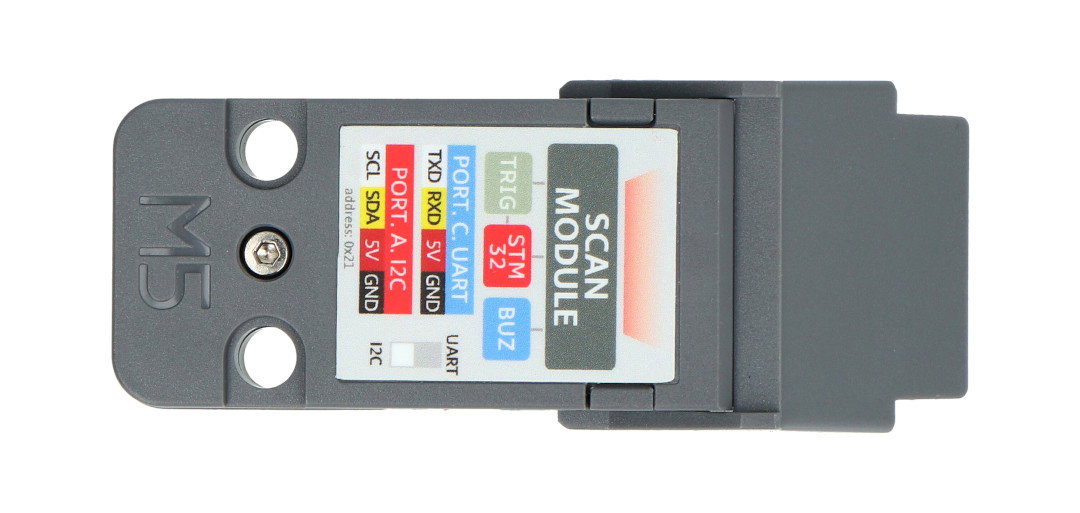

Das Modul verfügt über einen integrierten STM32F030F4P6-Chip, einen 32-Bit-ARM-Cortex-M0-Prozessor.

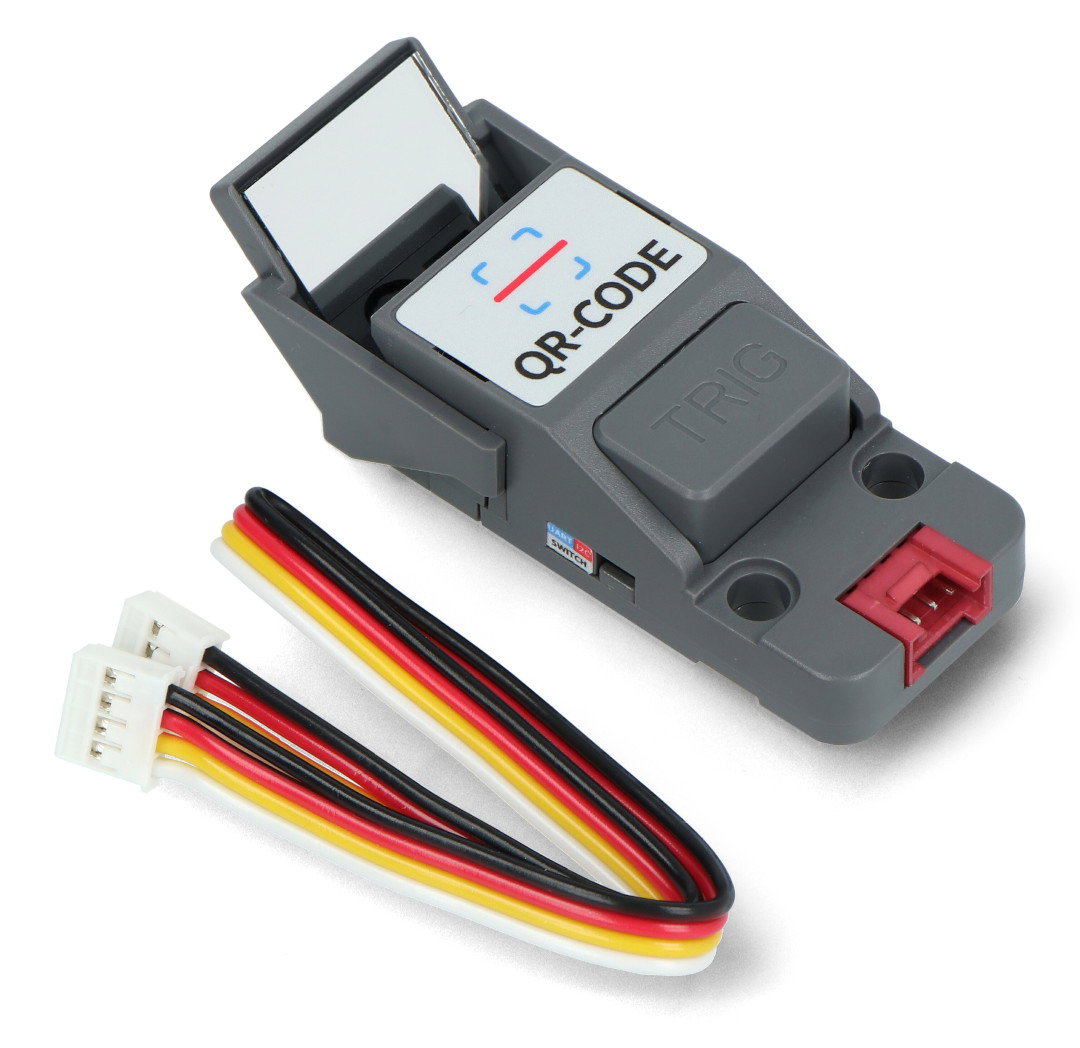

Enthaltene Komponenten.
Technische Daten des QR-Code-Scanners
- Eingebetteter Chip: STM32F030F4P6, 32-Bit-ARM-Cortex-M0-Prozessor
- Sensor: 640 x 480 CMOS
- Beleuchtung: weiße LED
- Fokus und Ausrichtung: grüne LED
- QR-Code-Typen: PDF417, QR-Code, Data Matrix
- Eindimensionale Codetypen: Code39, Code93, Code 128, EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5
- Erkennungsgenauigkeit: ≥ 5 mil
- Druckkontrast: ≥ 20%
- Scanwinkel: Elevation ± 55°, Deklination ± 55° (mit Refraktor kann der Scanwinkel verändert werden)
- Kommunikationsschnittstelle: I2C (Adresse 0x21) oder UART
- Gehäusematerial: Kunststoff (PC)
- Abmessungen: 65,8 x 18,4 x 15,8 mm
- Gewicht: 14 g
