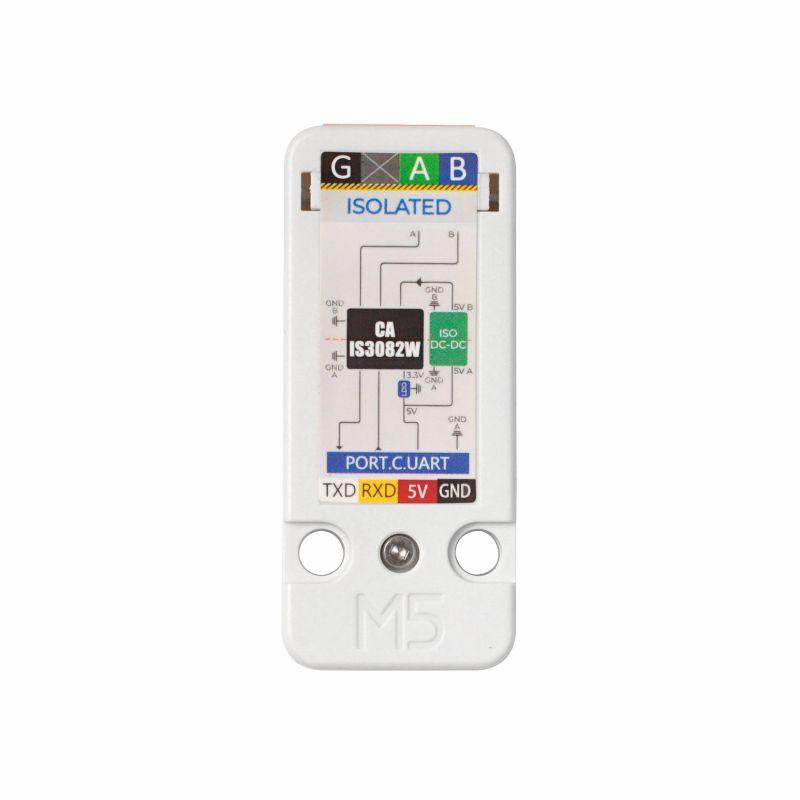

Produktbeschreibung: Isoliertes RS485-Transceiver-Modul - Erweiterungsmodule Unit für M5Stack
Erweiterungsmodule Unit in Form eines isolierten Halbduplex-Transceivers , der auf dem RS485 -Busprotokoll basiert. Es ist ein Transceiver-Modul, das den TTL -Pegel in den RS485 -Pegel umwandelt. Es kann für die Kommunikation mit RS485-Geräten verwendet werden, die eine Signalübertragung über große Entfernungen erfordern. Es wird als Element verwendet , das die Kommunikation zwischen einem Gerät mit RS485-Schnittstelle und einem Mikrocontroller in Industriegeräten ermöglicht.
Was ist RS485?
RS485 ist ein Kommunikationsprotokollstandard, der verwendet wird, um die elektrischen Eigenschaften von Controllern und Empfängern zu definieren, die in seriellen Kommunikationssystemen verwendet werden. Es unterstützt Mehrpunktsysteme und ist in der Industrie weit verbreitet.

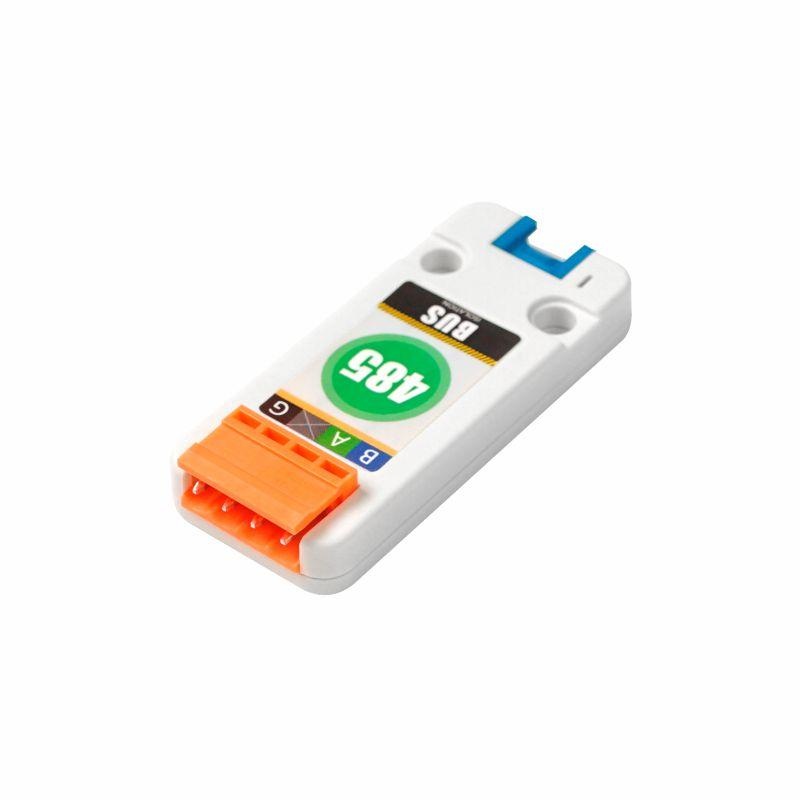

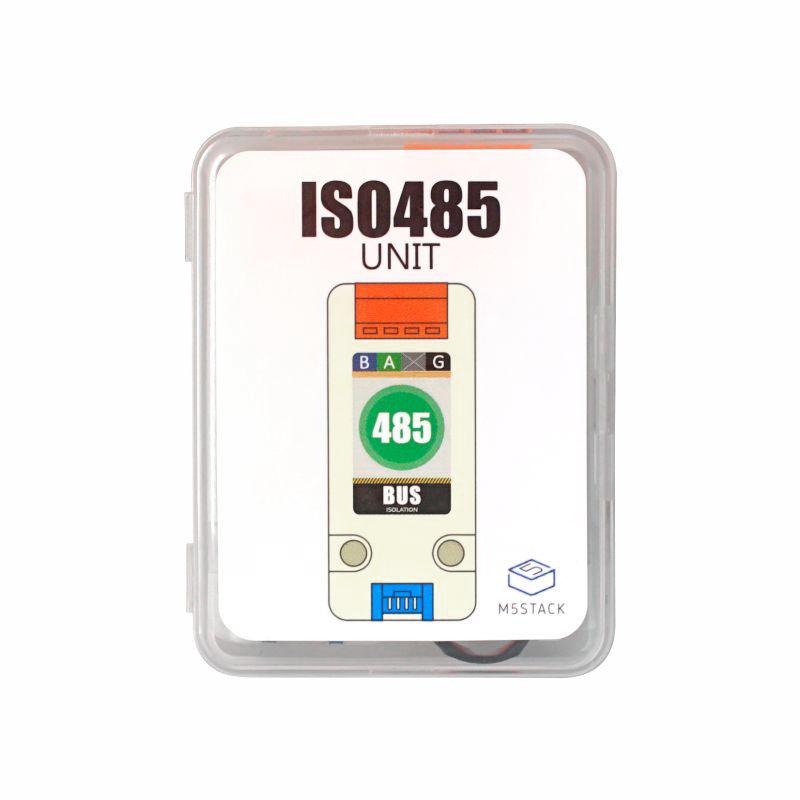

Isoliertes RS485-Transceiver-Modul – Erweiterungsmodule Unit für Entwicklungsmodule, hergestellt von M5Stack.

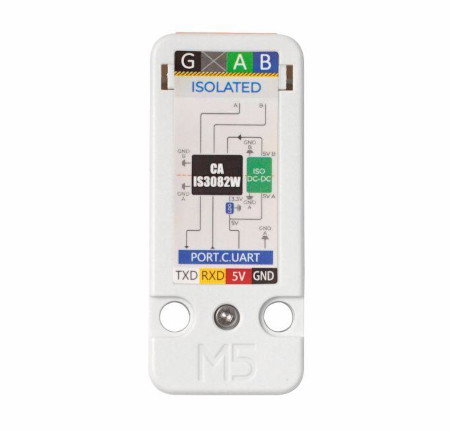

Unterstützt von beliebten Entwicklungsumgebungen wie Arduino.
Technische Spezifikationen
- Eingebautes Isolationssystem: CA-IS3082W
- Isolierter DC-DC-Anschluss
- Maximaler Spannungswert: 1000 V
- Unterstützung für bis zu 256 Busknoten
- Unterstützte Entwicklungsplattformen: Arduino, UIFlow (Blockly, Python)
- Layout: Halbduplex
- ESD-Schutz: 15 kV
- Datenübertragungsgeschwindigkeit: 500 kbps
- Schutz: gegen Ausfall, Überstromschutz und Schutz gegen thermische Abschaltung
- Ausgestattet mit zwei Löchern, die mit dem LEGO-Standard kompatibel sind

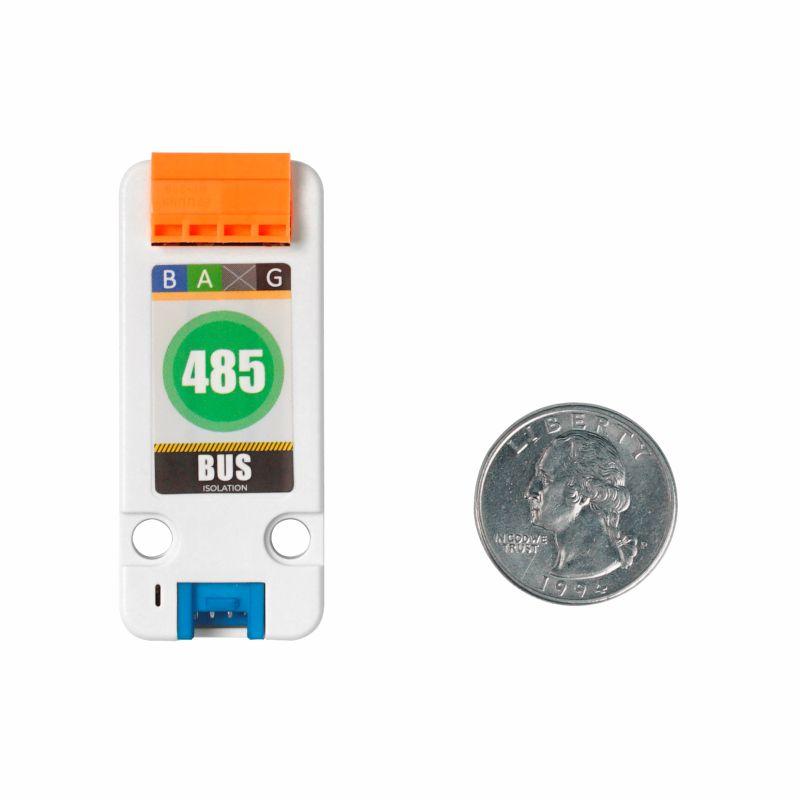

- Modulabmessungen: 56 x 24 x 11 mm
- Gewicht: 13 g

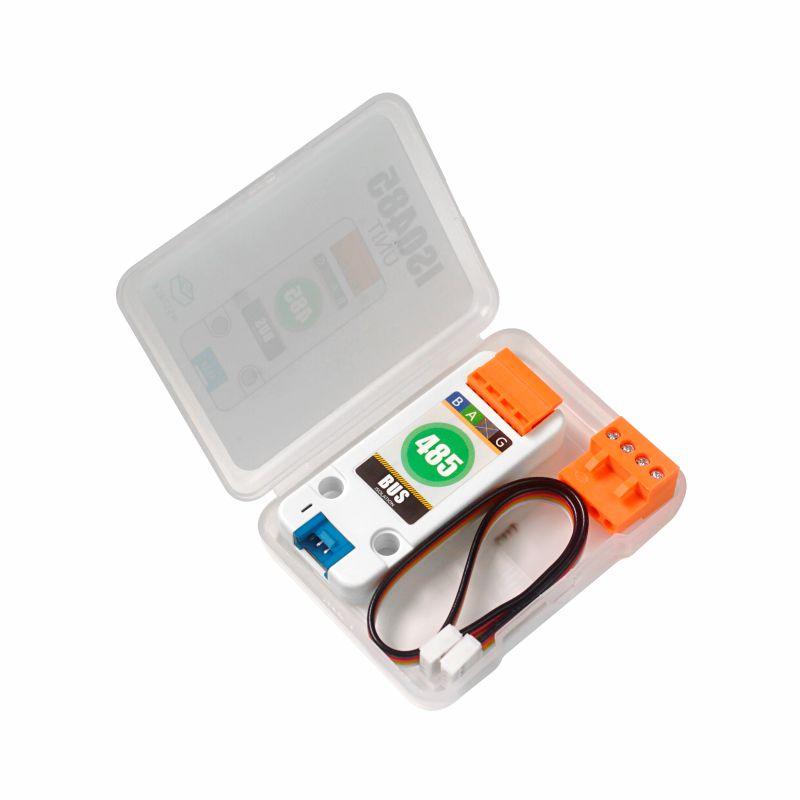

Inhalt des Kits
- Transceiver-Modul U094
- 4-poliger Schraubanschluss
- 120 Ohm Widerstand
- Verbindungskabel mit Grove-Stecker - 20 cm lang
In unserem Shop finden Sie auch andere Erweiterungen des Typs Unit , mit denen Sie jedes Projekt nach Ihren individuellen Bedürfnissen erweitern können.
Das Kit enthält auch ein dediziertes 20-cm-Verbindungskabel.
