Produktbeschreibung: Unit ChainBUS - Erweiterungsmodul - STM32G031 - M5Stack U212
Das M5Stack Unit ChainBus ist ein universelles Kommunikationsmodul für den Aufbau verteilter Systeme auf Basis des M5Stack- Ökosystems. Der Mikrocontroller STM32G031G8U6 übernimmt die Protokollkonvertierung und die Kommunikation zwischen Geräten über den UART ChainBus . Das Modul ermöglicht den Anschluss mehrerer Geräte in einer einzigen Kommunikationskette und unterstützt zusätzlich Schnittstellen wie I2C, GPIO-Ein- und -Ausgänge, einen ADC und NVIC-Interrupts . Die integrierte Firmware ermöglicht die automatische Geräteerkennung, das Auslesen eindeutiger UIDs , die Überprüfung der Softwareversionen und die Überwachung des korrekten Betriebs mittels Heartbeat- Mechanismus. Die Kompatibilität mit UiFlow2 und der Arduino IDE sorgt für eine schnelle und einfache Integration in bestehende Projekte mit minimalem Konfigurationsaufwand.

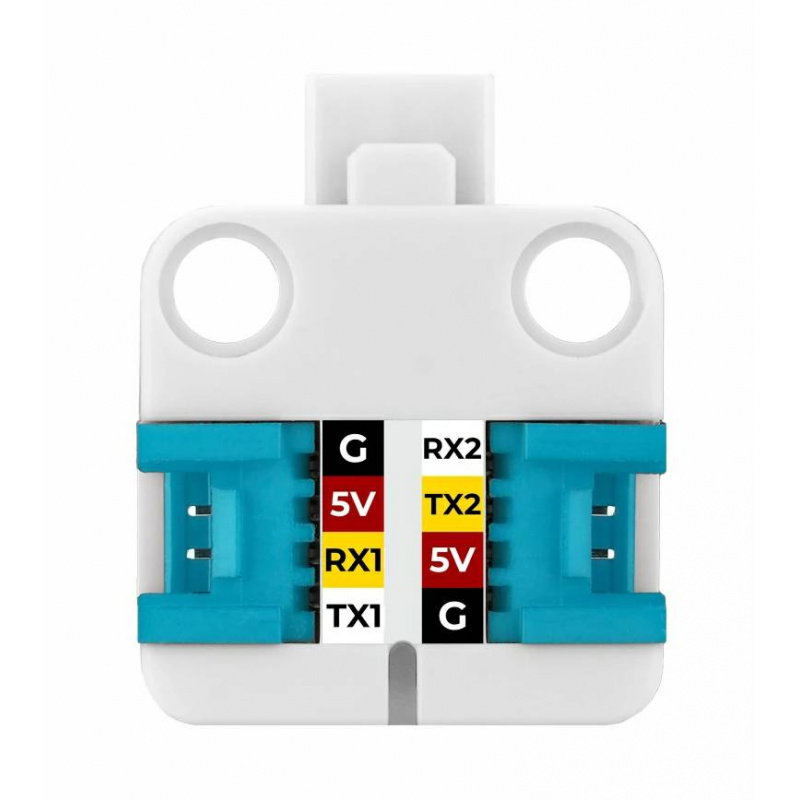

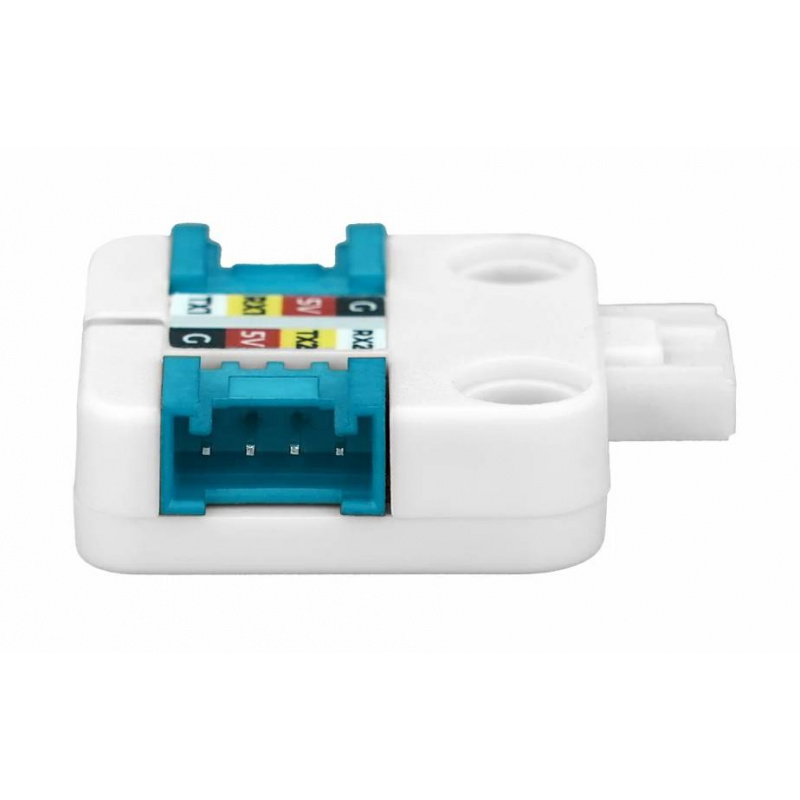

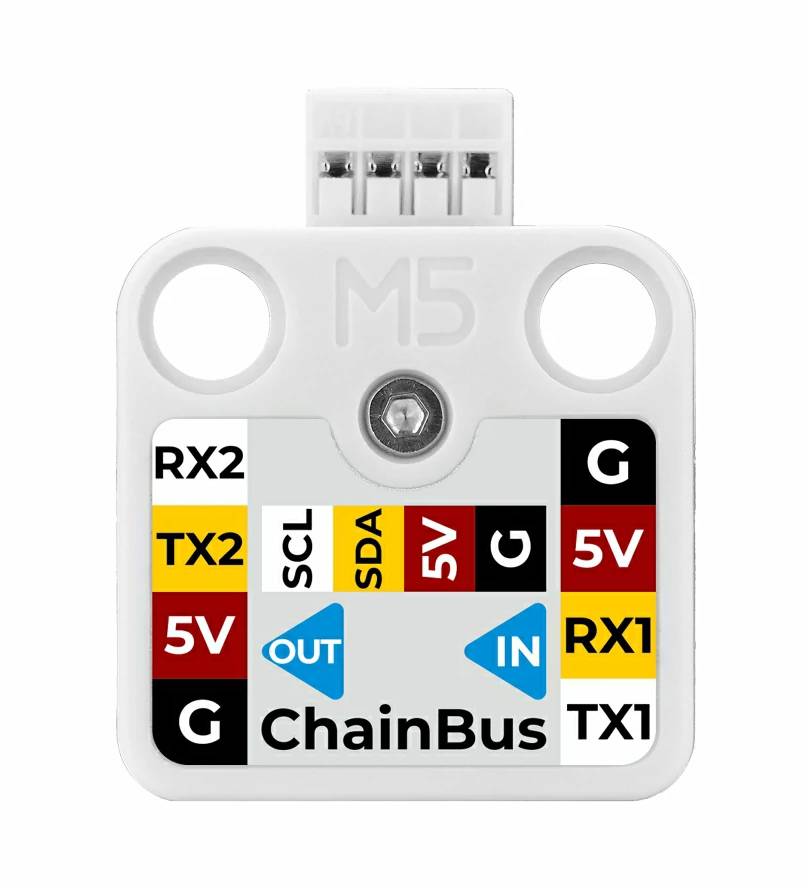

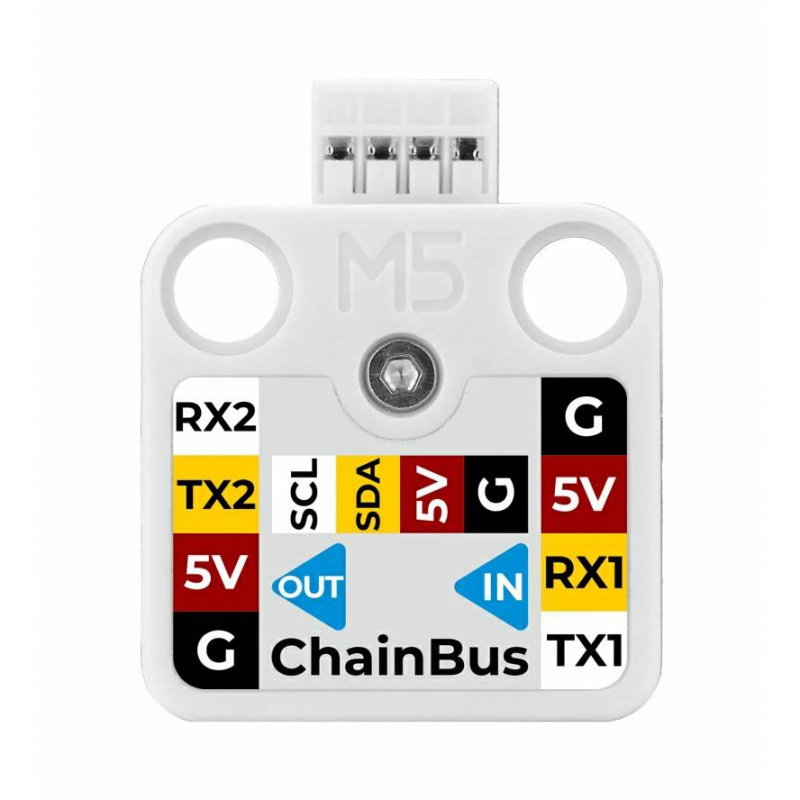

Einheit ChainBUS - Erweiterungsmodul - STM32G031 - M5Stack U212.
Der M5Stack Unit ChainBus wird überall dort eingesetzt, wo es erforderlich ist, die Anzahl der Geräte, die mit einem Controller kommunizieren, einfach zu erweitern.
Hauptmerkmale des Moduls
- STM32G031G8U6 Mikrocontroller : ein effizienter Controller, der für die Protokollkonvertierung und das Kommunikationsmanagement zuständig ist

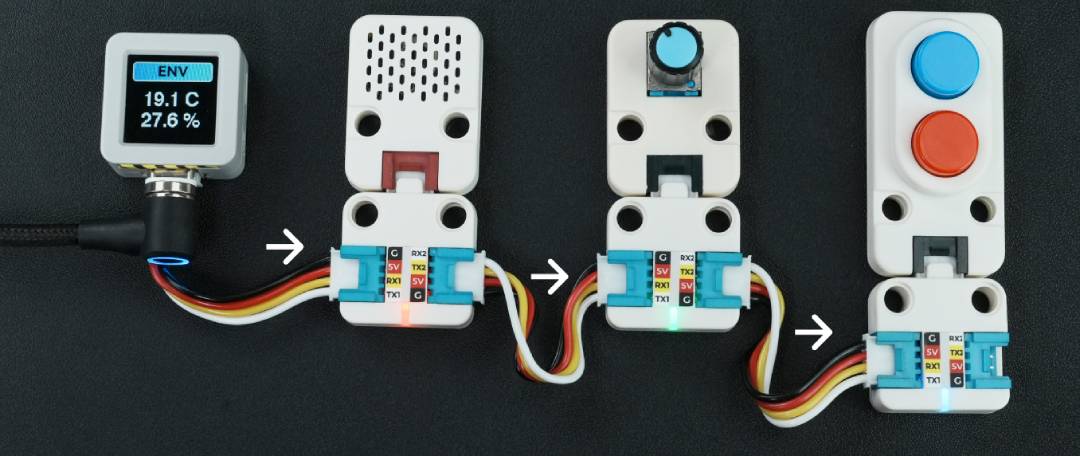

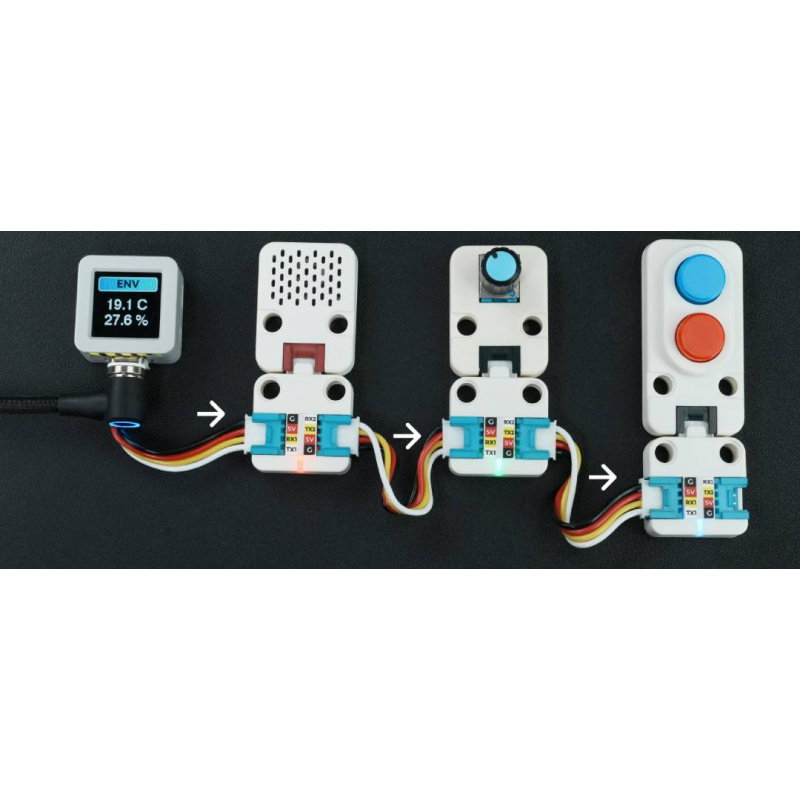

- UART-Chain-Bus : ermöglicht die Reihenschaltung eines oder mehrerer Geräte
- Unterstützung mehrerer Schnittstellen : I2C, GPIO, ADC und NVIC sind über einen Erweiterungsanschluss verfügbar.

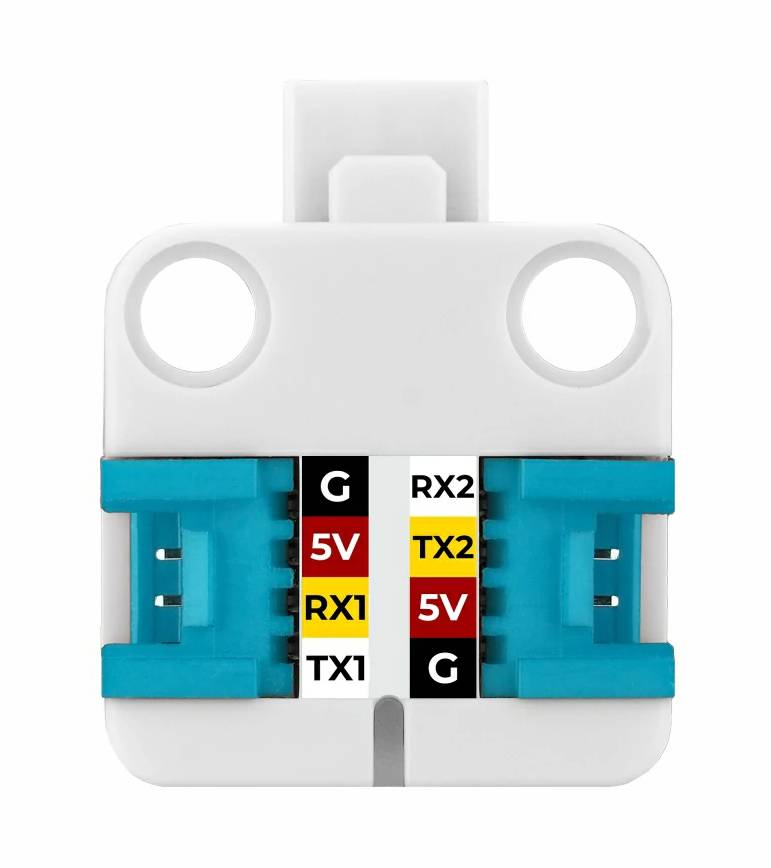

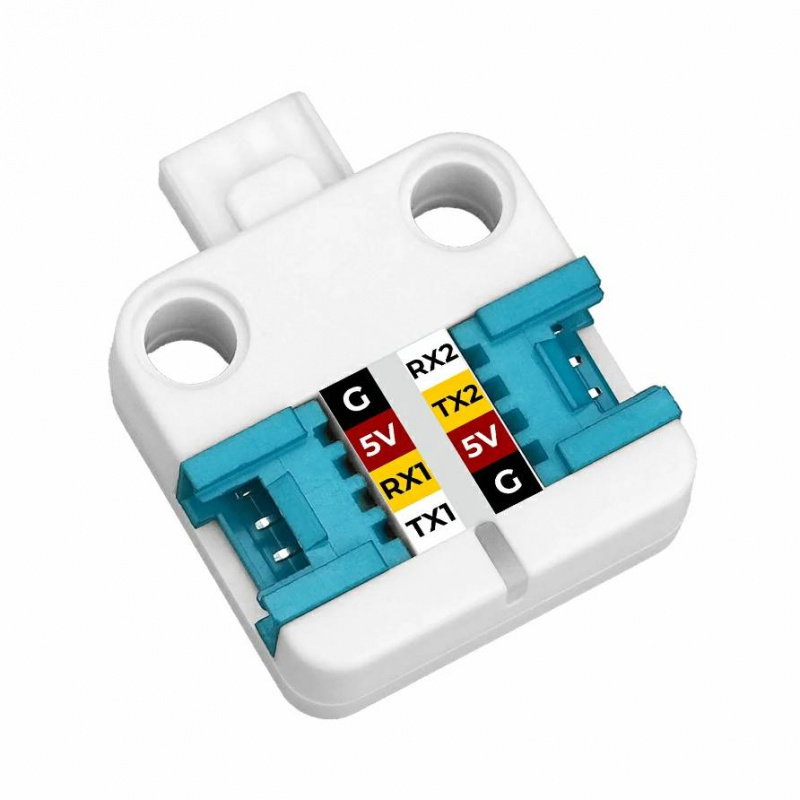

- Zwei HY2.0-4P UART-Anschlüsse : separate Chain-Bus-Ein- und Ausgänge

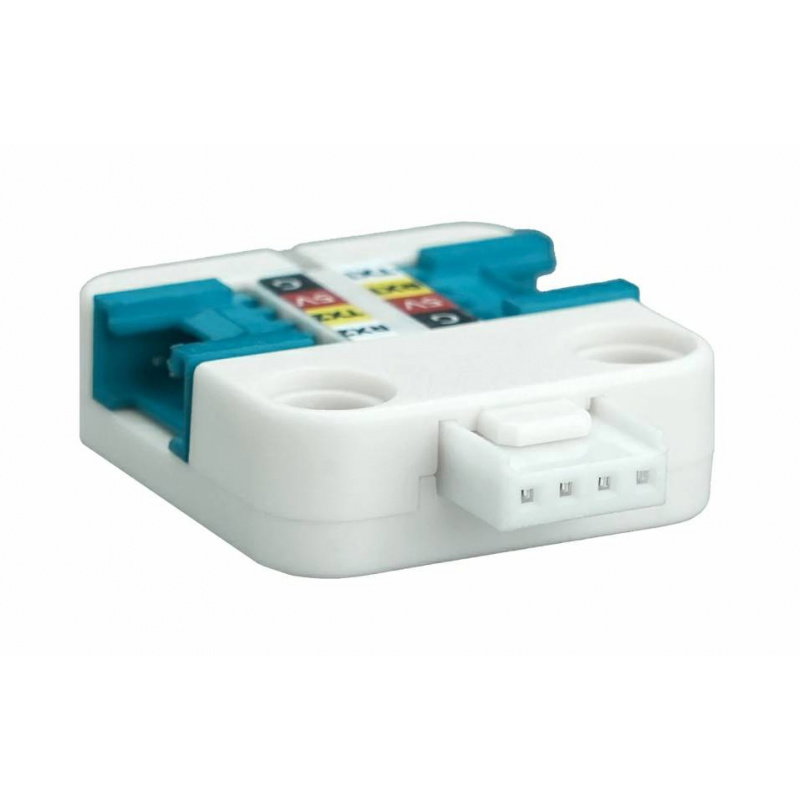

- HY2.0-4P Erweiterungsanschluss : ermöglicht den Anschluss von Modulen der Unit-Serie
- WS2812C RGB-Diode – Anzeige des Gerätebetriebszustands
- Arduino IDE- und UiFlow2-Kompatibilität : einfache Anwendungsentwicklung
- Umfangreiche Busfunktionen : Unterstützung für UID, Softwareversion, Heartbeat und Geräteerkennung.
Technische Spezifikationen der Unit ChainBUS
- Mikrocontroller: STM32G031G8U6
- Kommunikation: UART 115200 bps (8N1)
- Protokoll: Chain Bus UART
- Schnittstellen: 2 x HY2.0-4P UART, 1 x HY2.0-4P Multifunktionsschnittstelle
- Erweiterungsschnittstelle: I2C, GPIO, ADC, NVIC
- LED: 1 x WS2812 RGB
- Busfunktionen: UID, Geräteerkennung, Versionsauslesung, Heartbeat
- Entwicklungsplattformen: Arduino IDE, UiFlow2
- Stromverbrauch: 17,72 mA bei 3,3 V (maximale Helligkeit von RGB-Weißlicht)
- Abmessungen: 29,8 x 24 x 8 mm
- Gewicht: 5,9 g

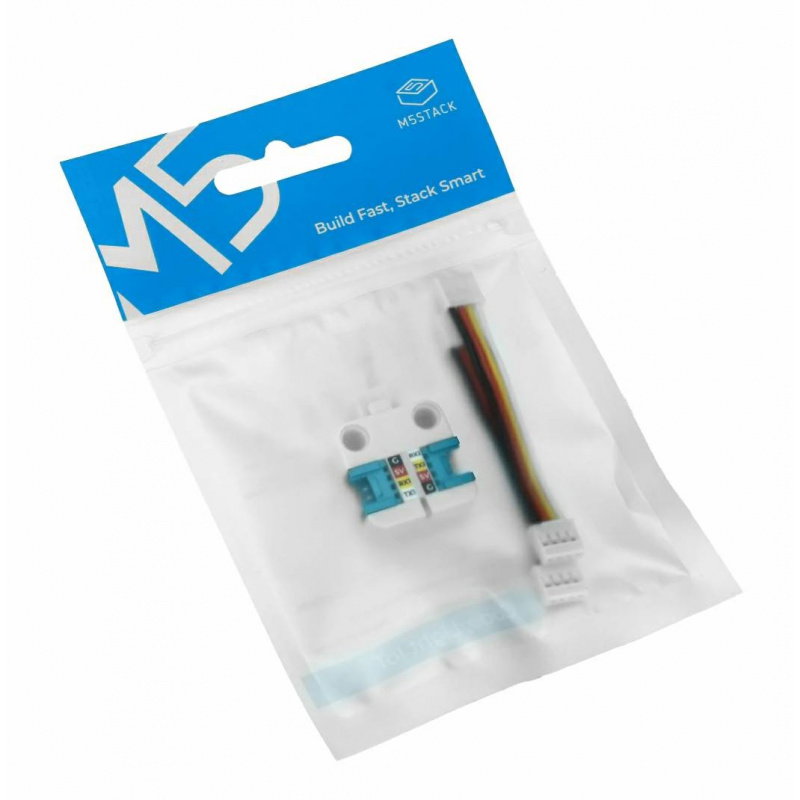

Inhalt des Sets
- 1x M5Stack Unit ChainBus
- 2x HY2.0-4P Grove Kabel - 5 cm
Das Modul ermöglicht den Aufbau skalierbarer Automatisierungssysteme und vereinfacht die Integration verschiedener Hardware-Schnittstellen.
