Produktbeschreibung: Gateway H2 - Kommunikations-Gateway-Modul - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - Unit Erweiterungsmodul - M5Stack U195
Unit Gateway H2 von M5Stack ist ein modernes Kommunikations-Gateway-Modul, das auf Basis des ESP32-H2-MINI-1-N2-Chips entwickelt wurde. Es ermöglicht die Kommunikation in den Standards ZigBee 3.0, Thread 1.3 und Matter (basierend auf Thread), basierend auf dem IEEE 802.15.4-Protokoll. Die eingebaute Hardware-Verschlüsselungs-Engine gewährleistet eine hohe Übertragungssicherheit, und die Kommunikation erfolgt über die UART-Schnittstelle (PORT.C). Das Modul kann sowohl als Gateway (Thread Border Router) als auch als Endgerät fungieren und ist mit USB-Typ-C- und Grove-Anschlüssen für die Programmierung bereit für eine schnelle Bereitstellung und Integration.

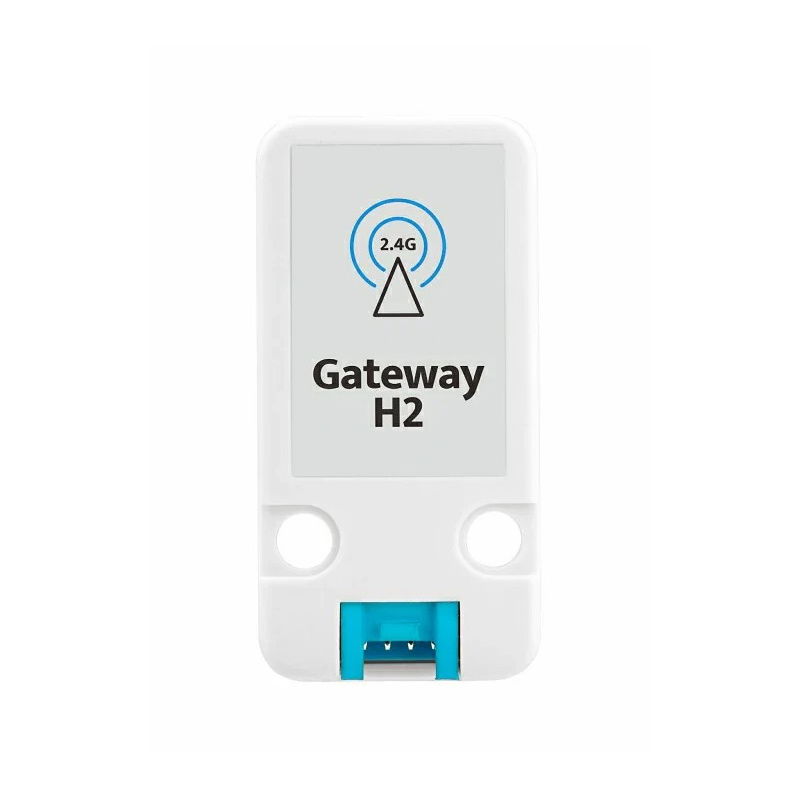

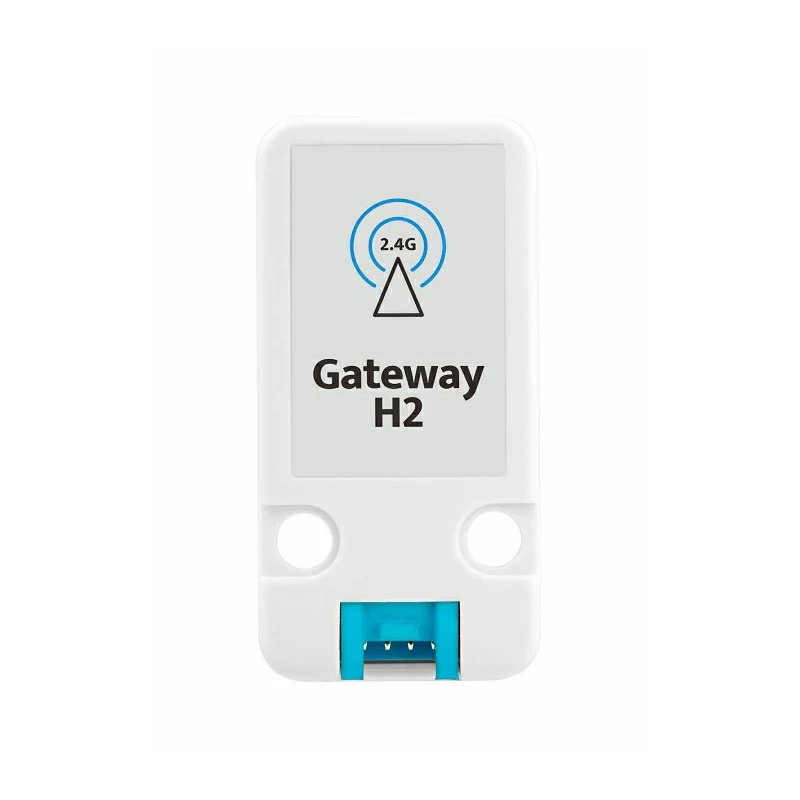

Gateway H2 - Kommunikationsmodul - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - Einheit Erweiterungsmodul - M5Stack U195.

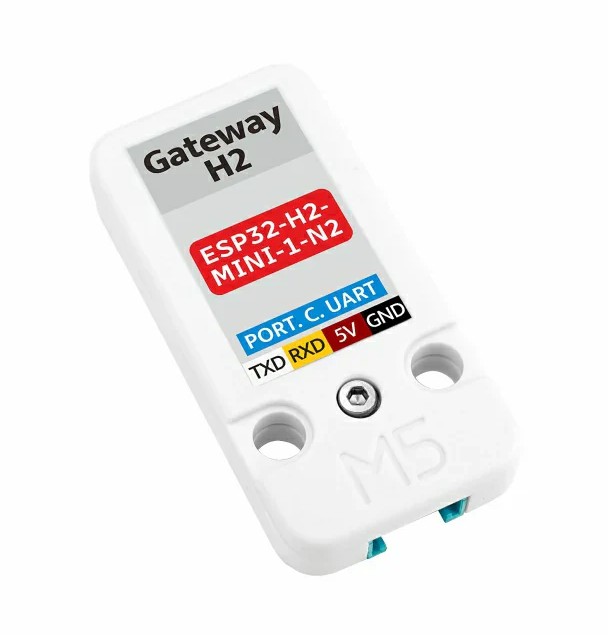

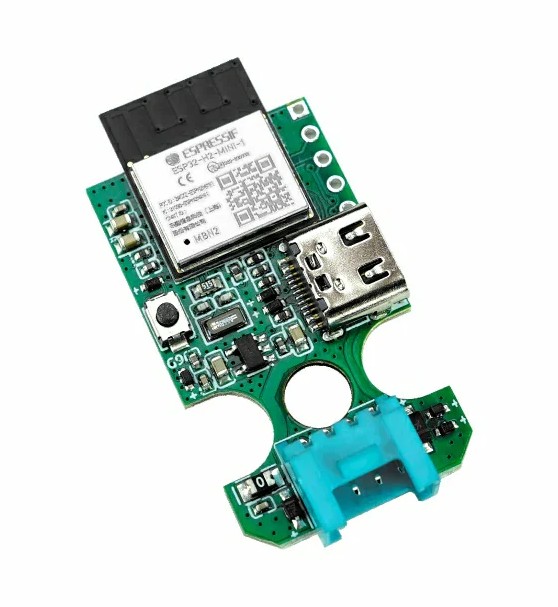

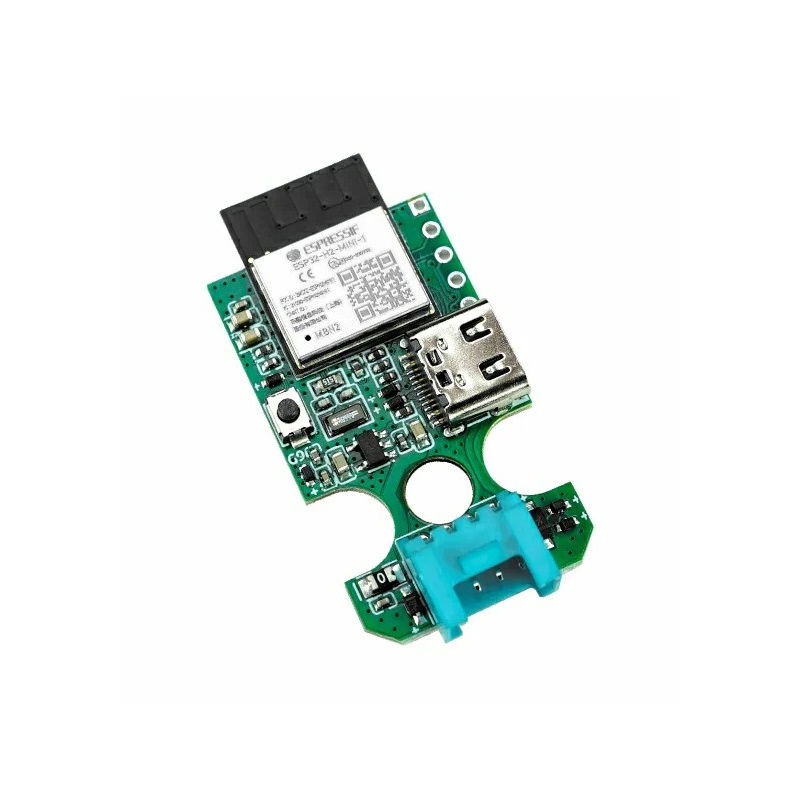

Die Gateway H2 Einheit ist auf dem ESP32-H2-MINI-1-N2 Chip aufgebaut.
Hauptmerkmale des Gateway H2 Moduls
- ESP32-H2 (RISC-V 96 MHz): 32-bit Single-Core-Prozessor, optimiert für IoT
- Unterstützung von ZigBee, Thread und Matter: Protokolle der nächsten Generation für intelligente Stromnetze
- UART-Kommunikation über Grove (PORT.C): schnelle Integration mit M5Stack-Controllern
- Hardware-Verschlüsselungs-Engine: Sicherheit auf Hardware-Ebene
- Niedriger Stromverbrauch: nur 92,7 µA im Sleep-Modus
- ESP-IDF und Arduino IDE Unterstützung: umfangreiche Entwicklungsumgebung
Anschlussbelegung und Kompatibilität mit M5Stack

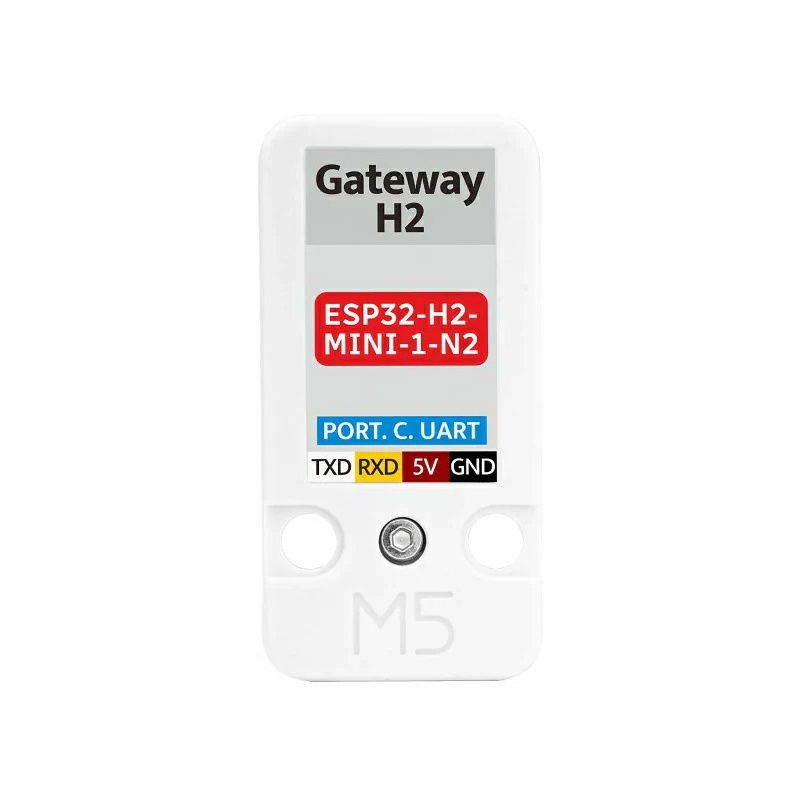

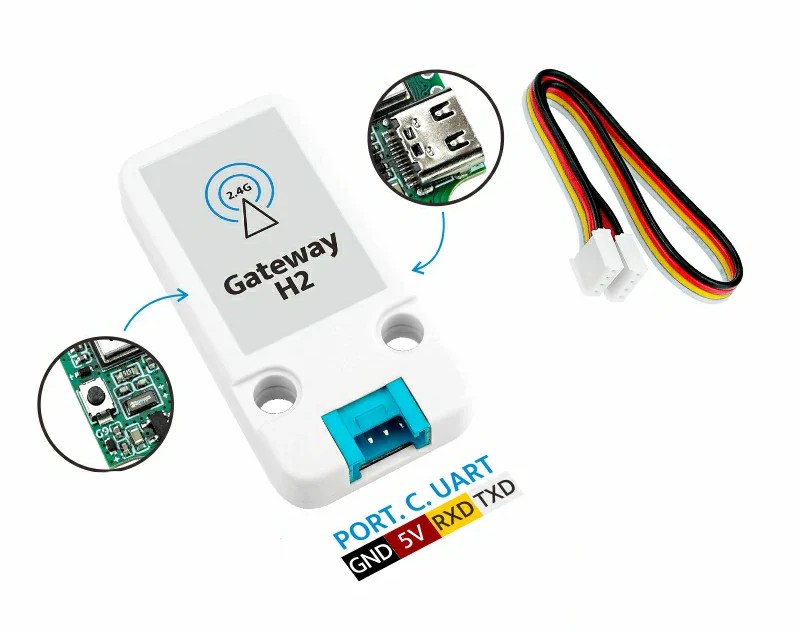

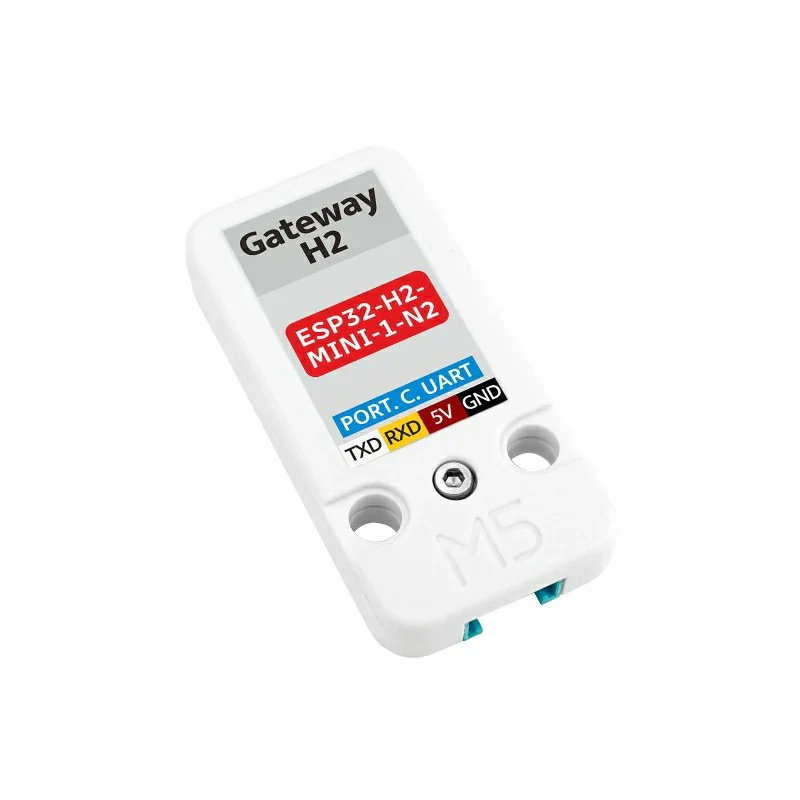

Das Modul kommuniziert mit dem Hauptgerät über PORT.C (Grove) unter Verwendung der UART-Schnittstelle (UART_RX und UART_TX). Für den CoreS3-Controller ist der C-Port die Pins G17 (TX) und G18 (RX). Die Pinbelegung des Moduls folgt dem typischen Grove-Layout: GND (schwarz), 5V (rot), UART_RX (gelb), UART_TX (weiß). Dank des standardisierten Steckers funktioniert das Modul auch mit anderen M5Stack-Controllern (z.B. Core2, Atom, StickC Plus).

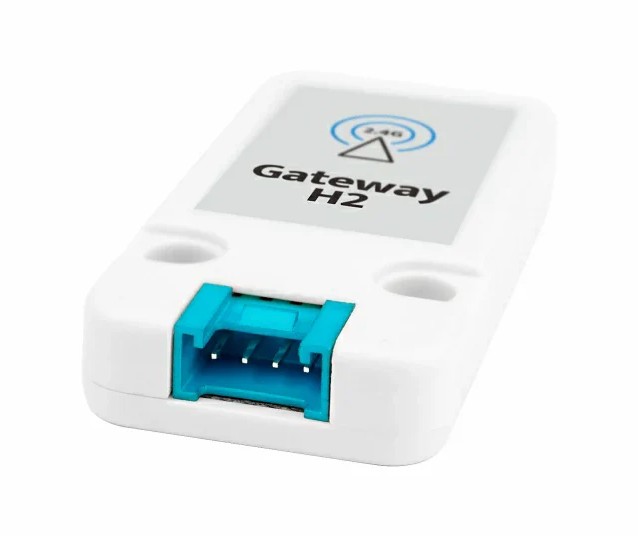

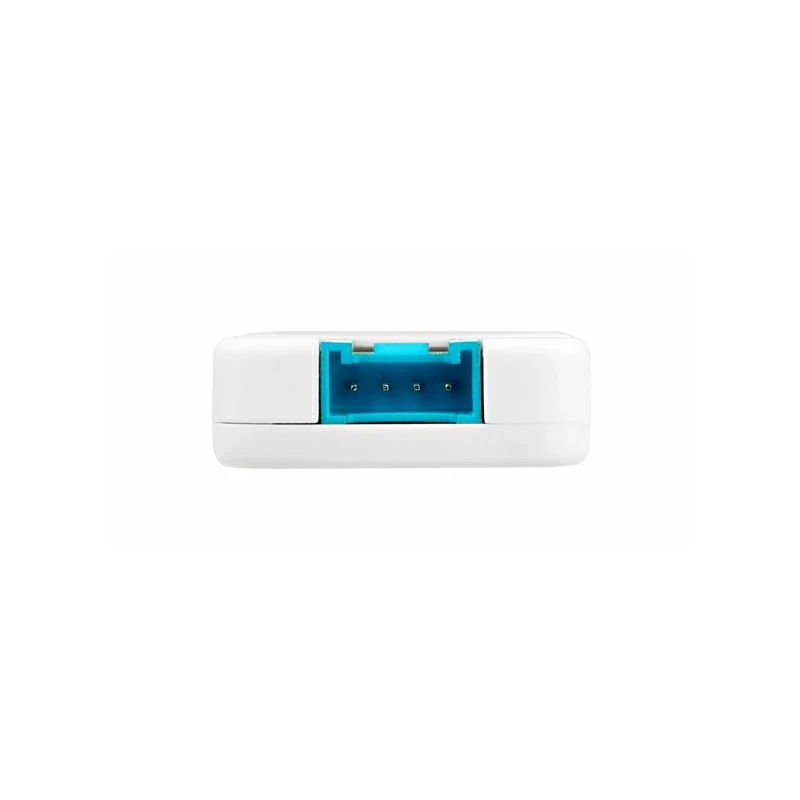

Das Modul kommuniziert mit dem Host der M5-Serie über den seriellen Port (UART) über die Grove-Schnittstelle.
Gateway H2 unterstützt die Verbindungsprotokolle ZigBee, Thread und Thread-based Matter.
Programmierung und Integration
Das Modul unterstützt die Umgebungen Arduino IDE und ESP-IDF. Es ist für die Entwicklung von Anwendungen wie Thread Border Router, ZigBee-Endgeräte oder Matter-Kommunikationsknoten konzipiert. M5Stack bietet offizielle Anleitungen, Codebeispiele und Schaltpläne. Die Programmierung ist über den UART-Port (unter Verwendung eines USB-UART-Konverters) oder den USB Typ-C-Port (BOOT-Modus) möglich. Darüber hinaus hat der Nutzer Zugriff auf die vollständige SDK-Dokumentation.
Technische Daten des Gateway H2
- SoC: ESP32-H2-MINI-1-N2 (RISC-V 32-bit, 96 MHz)
- Flash-Speicher: 2 MB
- Antenne: PCB-Antenne auf der Platine
- Protokoll: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
- Stromverbrauch (Betrieb): 5 V bei 26,08 mA
- Stromverbrauch (Standby): 5 V bei 16,16 mA
- Stromverbrauch (Sleep): 5 V bei 92,7 µA
- Kommunikation: UART (Grove, PORT.C)
- Programmieranschluss: USB Typ C + 4-Pin UART
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 48 x 24 x 8,0 mm
- Gewicht: 6,9 g
Inhalt des Kits
- 1x Gerät Gateway H2
- 1x Grove-Kabel (20 cm)

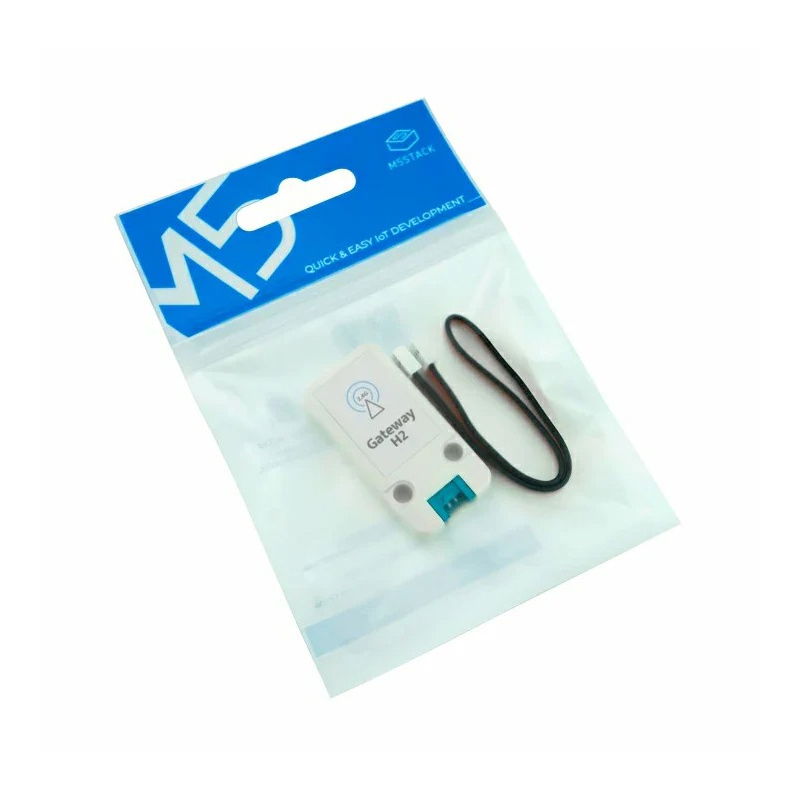

Ein Grove-Kabel ist im Lieferumfang des Moduls enthalten.
