Produktbeschreibung: DMX - Kommunikationsmodul mit isoliertem RS485 Transceiver - Erweiterungsmodul - M5Stack U183
Die DMX Unit von M5Stack ist ein kompaktes Kommunikationsmodul, das für DMX-512-Systeme entwickelt wurde, die hauptsächlich für die Steuerung von Bühnen- und Dekorationsbeleuchtung verwendet werden. Es verfügt über einen isolierten RS-485-Transceiver, den CA-IS3092W, der bis zu 5 kVrms Schutz gegen elektrische Störungen bietet. Die Kommunikation erfolgt über die Grove-Schnittstelle (UART) unter Verwendung des RS485-Protokolls im Halbduplex-Modus, was einen einfachen Anschluss an M5Stack-Steuerungen ermöglicht. Mit einem 3-poligen XLR-Stecker (weiblich) kann die DMX Unit direkt an DMX-Lichtsysteme angeschlossen werden. Der eingebaute 120 Ω Abschlusswiderstand beseitigt das Problem der Signalreflexionen am Ende des Busses und verbessert die Übertragungsintegrität. Das Modul unterstützt Datenübertragungsraten von bis zu 500 Kbps (wobei der DMX-512 einen festen Wert von 250 Kbps verwendet). Die DMX Unit ist die perfekte Lösung für Bühnenbeleuchtungssteuerungen, Architekturbeleuchtung und DMX-Gerätesteuerung.

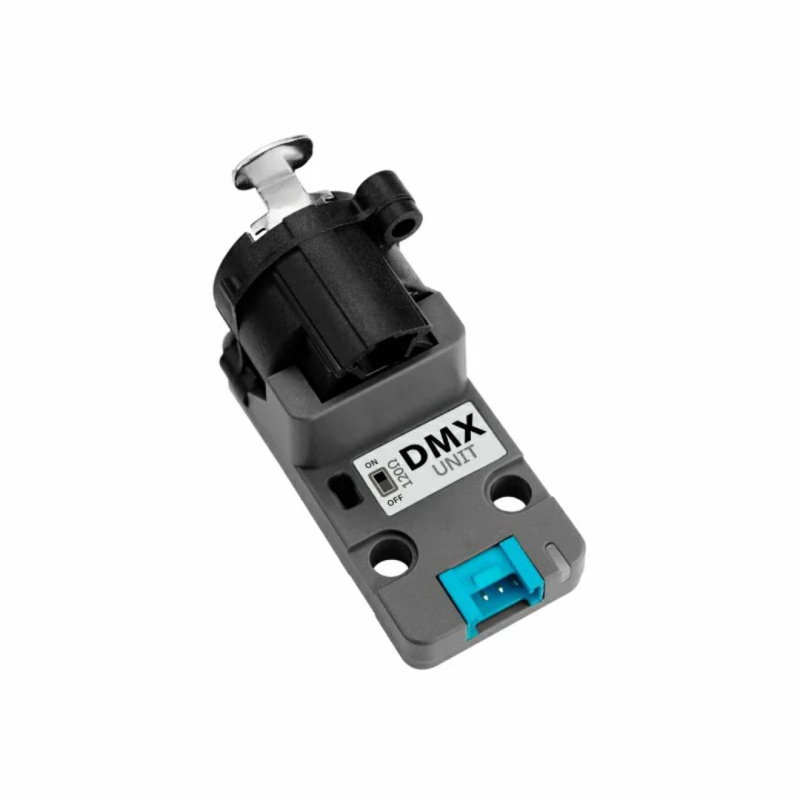

DMX - Kommunikationsmodul mit isoliertem RS485-Transceiver - Erweiterungsmodul der Einheit - M5Stack U183.
Kommunikationsmodul für DMX-512 Datenübertragung.
Hauptmerkmale der DMX Unit
- Unterstützt DMX-512 - das Standardprotokoll für die Lichtsteuerung
- Isolierter RS-485-Transceiver (CA-IS3092W) - bietet Schutz vor Störungen bis zu 5 kVrms
- Grove-Kommunikation (UART) - einfacher Anschluss an M5Stack-Steuerungen

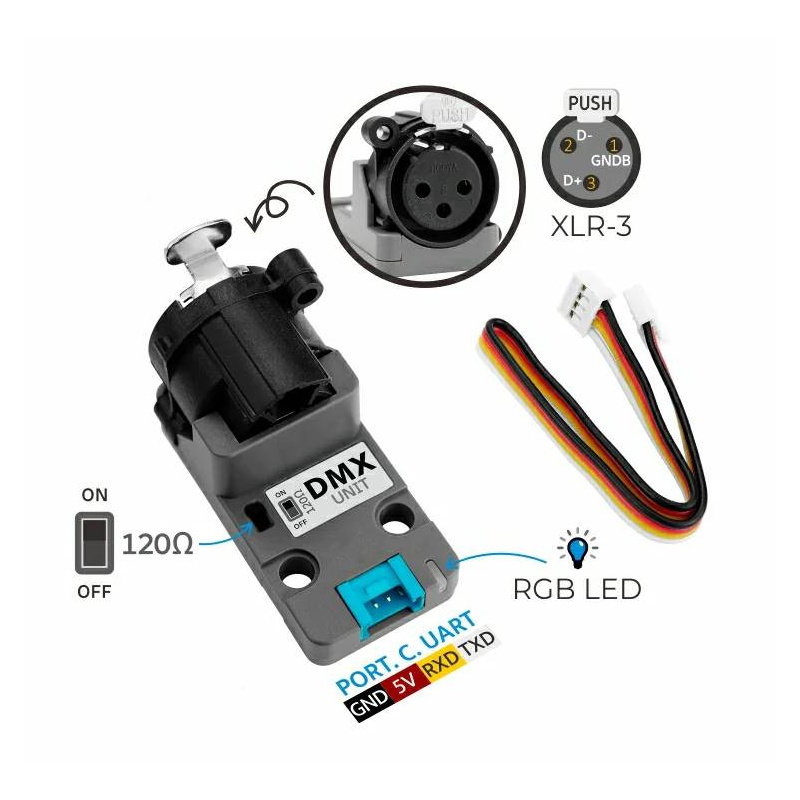

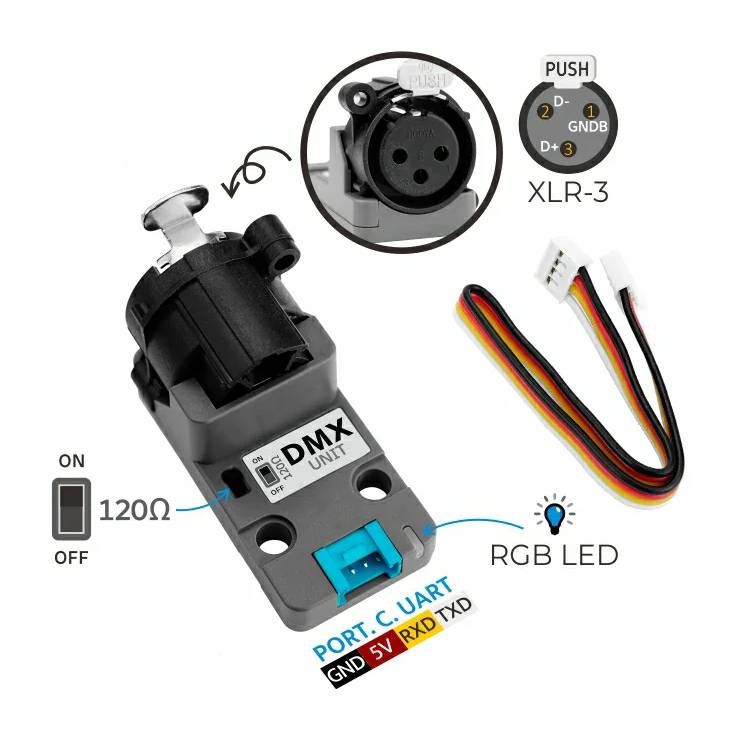

- XLR-Buchse (3-polig ) - Standard-DMX-Schnittstelle zur einfachen Integration in Geräte

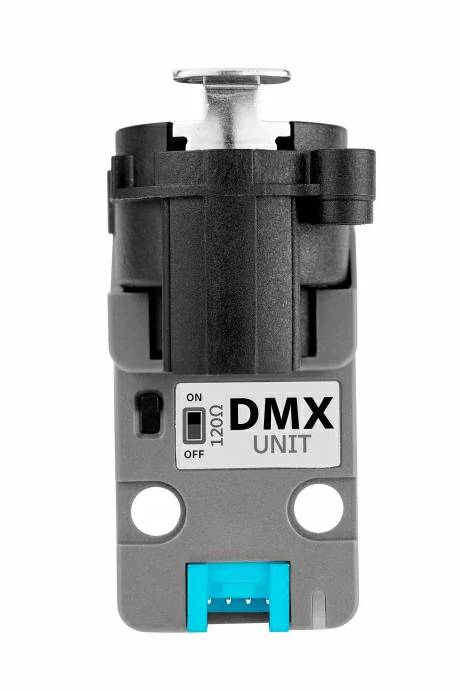

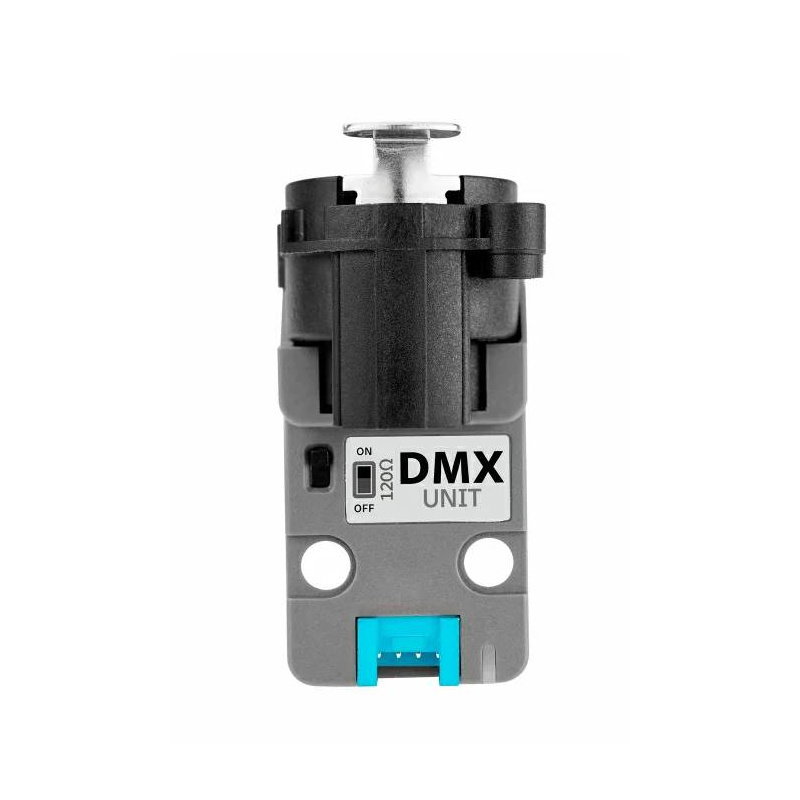

- 120 Ω-Widerstand - eingebauter Schalter zur Vermeidung von Signalreflexionen auf dem RS-485-Bus
- Übertragungsgeschwindigkeit bis zu 500 Kbps - kompatibel mit DMX-Protokoll (250 Kbps)
- Kompakte Abmessungen - 48 x 40 x 25 mm, einfache Integration in Steuersysteme
Kompatibilität und Programmierung
Die DMX Unit arbeitet mit dem M5Stack-Ökosystem, einschließlich Core, Core2, CoreS3, Atom und StickC. Der Anschluss erfolgt über die Grove-Schnittstelle unter Verwendung von UART und RS-485, wobei der Benutzer die Pins im Programmcode entsprechend konfigurieren muss. Er unterstützt die Arduino- und UIFlow 2.0-Programmierung, und eine DMX Unit Library ist verfügbar, um die Implementierung von Lichtsteuerungsfunktionen zu erleichtern.
Beispiel-Kommunikationspins für verschiedene M5Stack-Geräte:
- Core Basic: TX - G16, RX - G17
- Core2: TX - G13, RX - G14
- CoreS3: TX - G17, RX - G18
- Atom Lite / Matrix: TX - G32, RX - G26

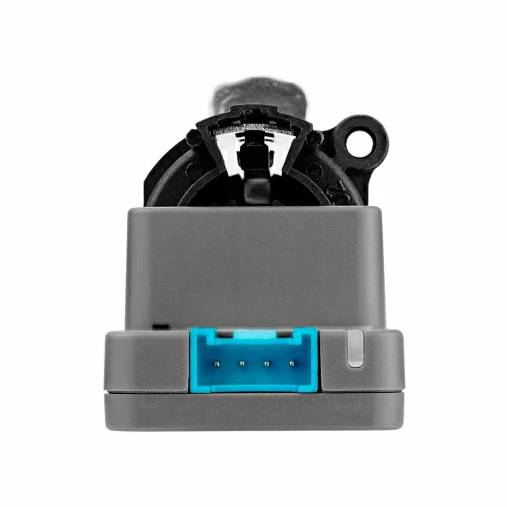

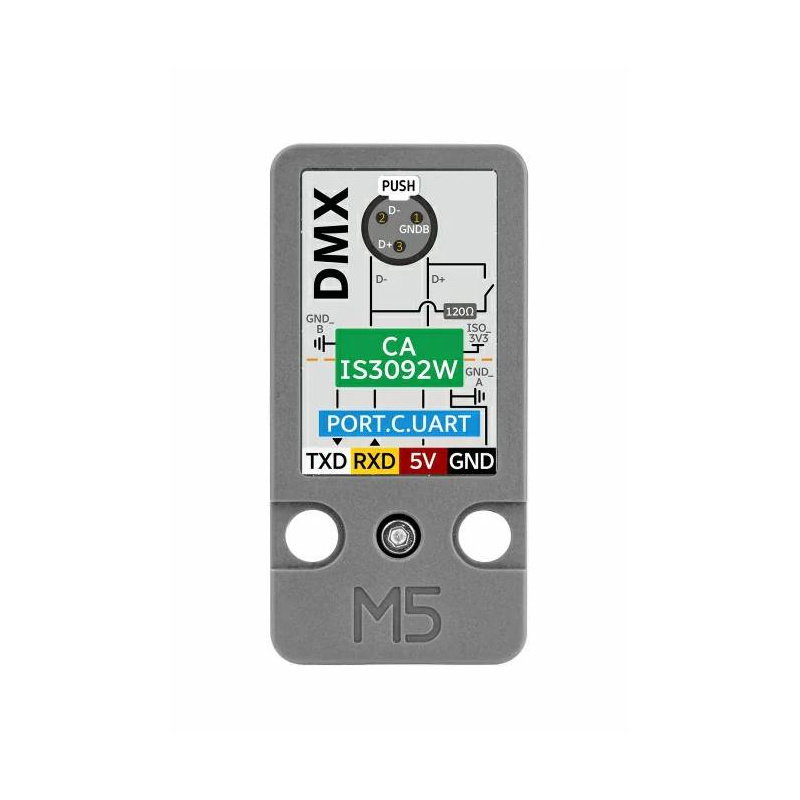

Das Modul kommuniziert über die Grove-Schnittstelle.

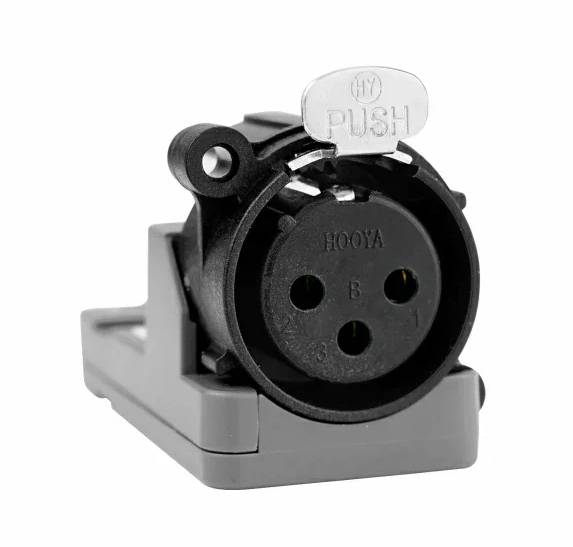

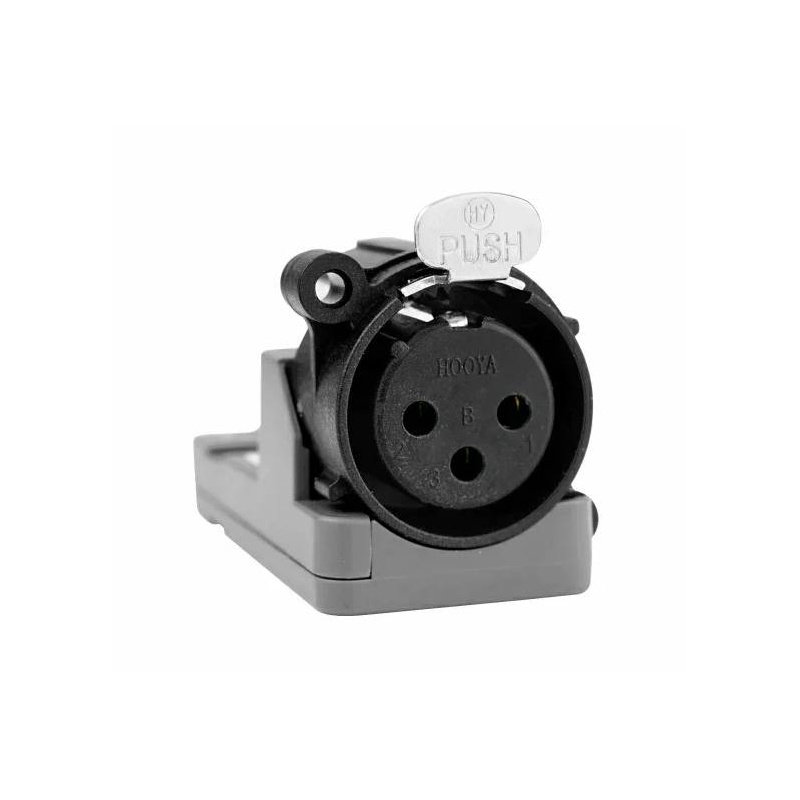

Es verfügt über eine Standard-XLR-Buchse für die einfache Integration mit DMX-Geräten.
Praktische Anwendungen
Die DMX-Einheit wird in Steuerungssystemen für Bühnen-, Architektur- und Dekorationsbeleuchtung eingesetzt. Sie kann zur Steuerung von LED-Leuchten, Scheinwerfern, Dimmern und anderen DMX-Geräten verwendet werden. Dank seiner RS-485-Isolierung ist es für Installationen geeignet, die eine hohe Widerstandsfähigkeit gegen elektrische Störungen erfordern.
Technische Daten des Moduls
- Kommunikationsprotokoll: DMX512

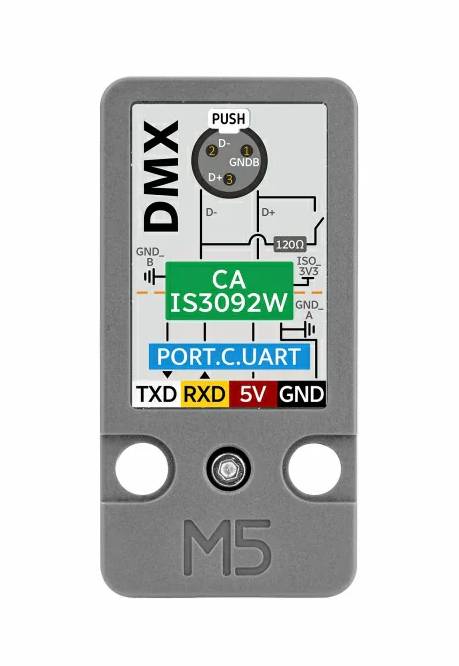

- Sender/Empfänger: CA-IS3092W (5 kVrms Isolierung)
- Übertragungsmodus: Halbduplex
- Übertragungsgeschwindigkeit: bis zu 500 Kbps (DMX: 250 Kbps)
- Kommunikationsschnittstelle: Grove (UART, RS-485)
- Abschlußwiderstand: 120 Ω (eingebauter Schalter)
- DMX-Anschluss: 3-polig XLR (weiblich)
- Versorgungsspannung: 5 V
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 48 x 40 x 25 mm
- Gewicht: 14,6 g
Inhalt des Kits
- 1x DMX-Einheit
- 1x Grove 4-poliges Kabel mit 2 mm Raster (20 cm)
Das Grove-Kabel ist im Kit enthalten.
