Produktbeschreibung: LoRaWAN EU868 MHz Modul mit Antenne - Unit Erweiterungsmodul - M5Stack U184-EU868
Das LoRaWAN Unit EU868 Modul ist eine fortschrittliche Kommunikationserweiterung für IoT-Systeme, die auf dem energieeffizienten STM32WLE5 Mikrocontroller basiert. Es unterstützt das europäische 868-MHz-Band und bietet volle Kompatibilität mit dem LoRaWAN 1.0.3-Protokoll (Klasse A, B, C) sowie den Punkt-zu-Punkt-Kommunikationsmodus (P2P). Dank seiner sehr hohen Empfangsempfindlichkeit (bis zu -137 dBm) und der mitgelieferten Stummelantenne mit 2,8 dBi Gewinn bietet es auch unter schwierigen Bedingungen eine stabile Übertragungsreichweite. Die Kommunikation mit dem Modul erfolgt über UART mit AT-Befehlen. Dank der geringen Größe und der Kompatibilität mit dem LEGO-System lässt sich das Modul leicht in mobile und pädagogische Projekte einbauen.

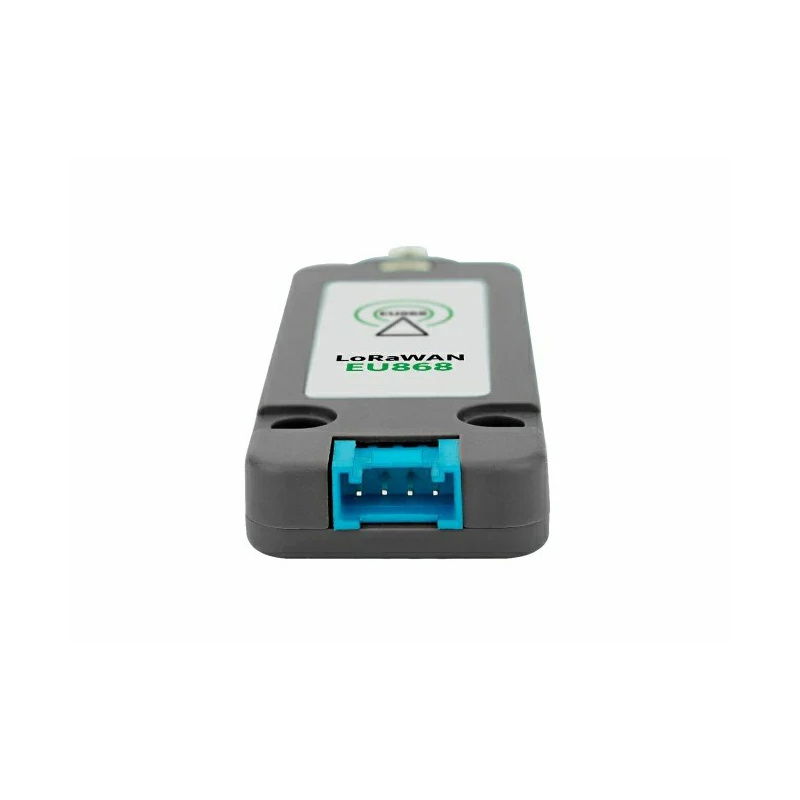

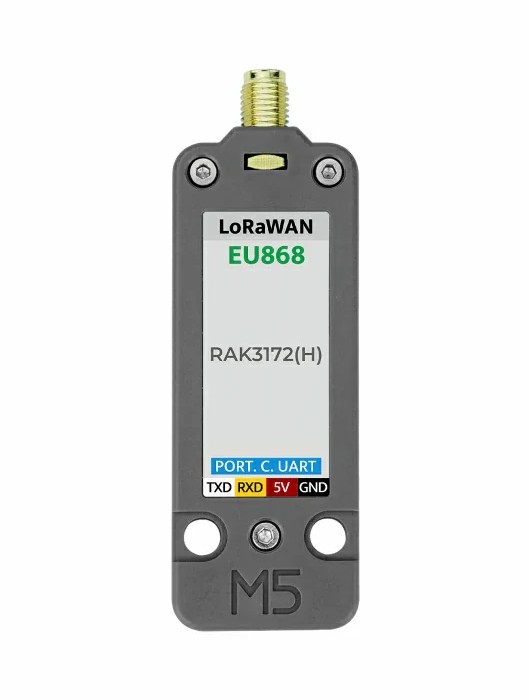

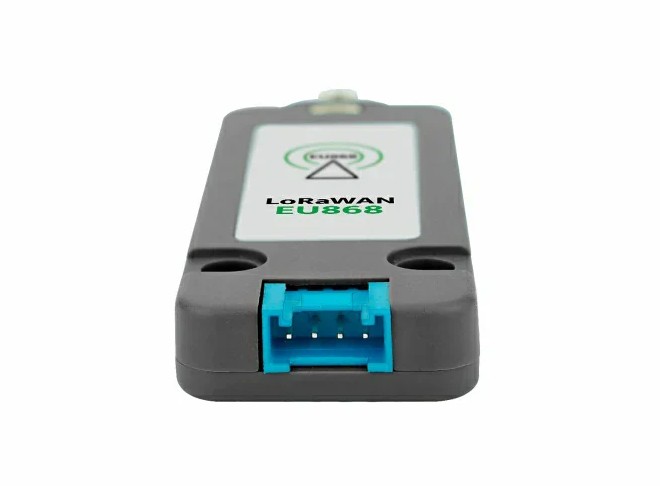

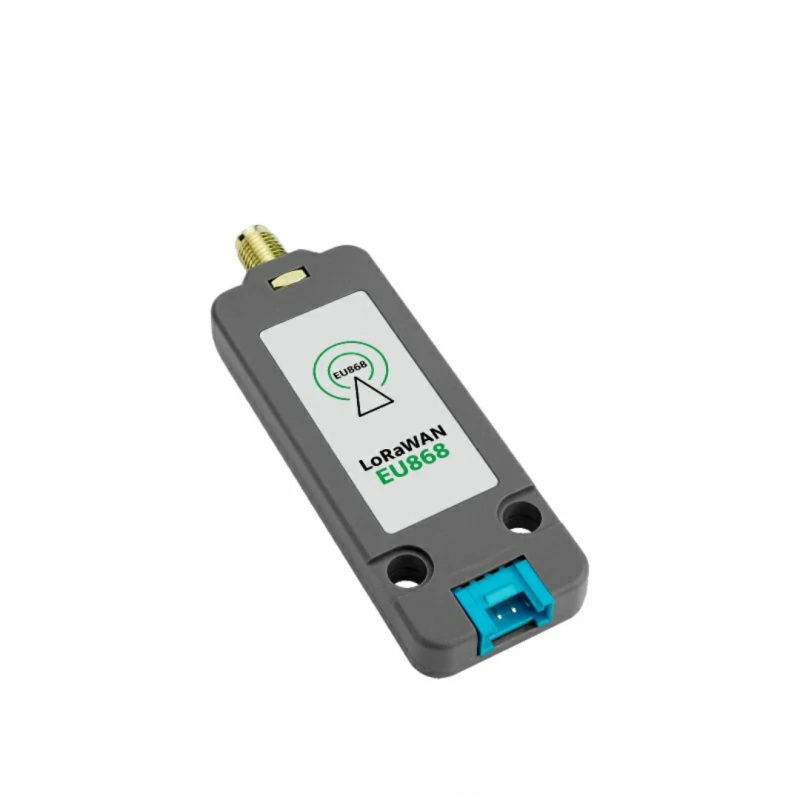

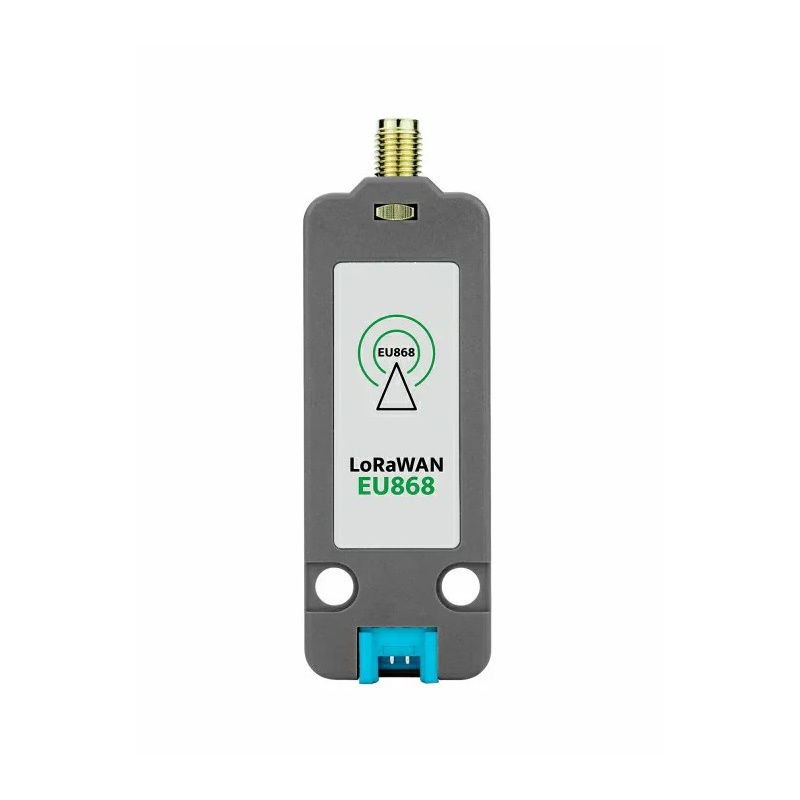

LoRaWAN EU868 MHz Modul mit Antenne - Erweiterungsmodul der Einheit - M5Stack U184-EU868.
Das Modul arbeitet mit einer Frequenz von 868 MHz.
Hauptmerkmale des LoRaWAN EU868 MHz Moduls
- STM32WLE5-Chip: 32-Bit-Mikrocontroller mit integriertem LoRa-Funk, 256 KB Flash, 64 KB RAM
- EU868-MHz-Unterstützung: spezielles Band für Europa und kompatible Regionen
- Betriebsmodi: LoRaWAN Klasse A, B, C und P2P-Kommunikation
- Hohe Empfängerempfindlichkeit: bis zu -137 dBm, für stabilen Empfang über große Entfernungen
- Große Übertragungsreichweite: bis zu 2300 m (125 kbps), 1300 m (500 kbps)
- Eingebetteter LoRaWAN-Stack: entspricht dem LoRaWAN-Protokoll 1.0.3
- AT-Befehlsunterstützung: Konfiguration über UART, standardmäßig 115200 b/s
- Niedriger Stromverbrauch: Schlafmodus 28,6 Mikroampere, Standby-Modus 7,2 Milliampere
- Hochwertige Antenne: 2,8 dBi Stub, 195 mm lang, SMA-Anschluss
- Entwicklungsplattformen: Arduino IDE, UIFlow 1.0 und 2.0
In unserem Angebot finden Sie auch andere M5Stack-Module
Anschluss und Kompatibilität des Moduls
Das Modul Unit LoRaWAN EU868 kommuniziert mit dem Host-System über eine UART-Schnittstelle, die standardmäßig auf eine Geschwindigkeit von 115200 b/s konfiguriert ist. Es unterstützt eine Reihe von AT-Befehlen, die eine vollständige Konfiguration der Übertragungsparameter und Betriebsmodi ermöglichen. Ein Grove-Kabel ist im Lieferumfang enthalten und ermöglicht den einfachen Anschluss an andere M5Stack-Module oder externe Mikrocontroller. Das Modul ist kompatibel mit Arduino IDE, UIFlow 1.0 und 2.0 Plattformen für eine einfache Integration in bestehende Bildungs-, Prototyping- und kommerzielle Projekte.
Anwendungen des Moduls
Das LoRaWAN Unit EU868 Modul wird in Projekten eingesetzt , die eine große Kommunikationsreichweite und eine energieeffiziente Datenübertragung erfordern. Es eignet sich hervorragend als:
- Datenerfassungsknoten in der intelligenten Landwirtschaft
- Umweltsensor in Systemen zur Überwachung der Luft- und Wasserqualität
- Datenübertragungsmodul in industriellen Netzwerken
- Bestandteil von Haus- oder Stadtautomationssystemen
Dank seiner UART-Kommunikation und der umfassenden Unterstützung von Programmierplattformen ist es auch ideal für Anwendungen in der Ausbildung und im Prototypenbau.

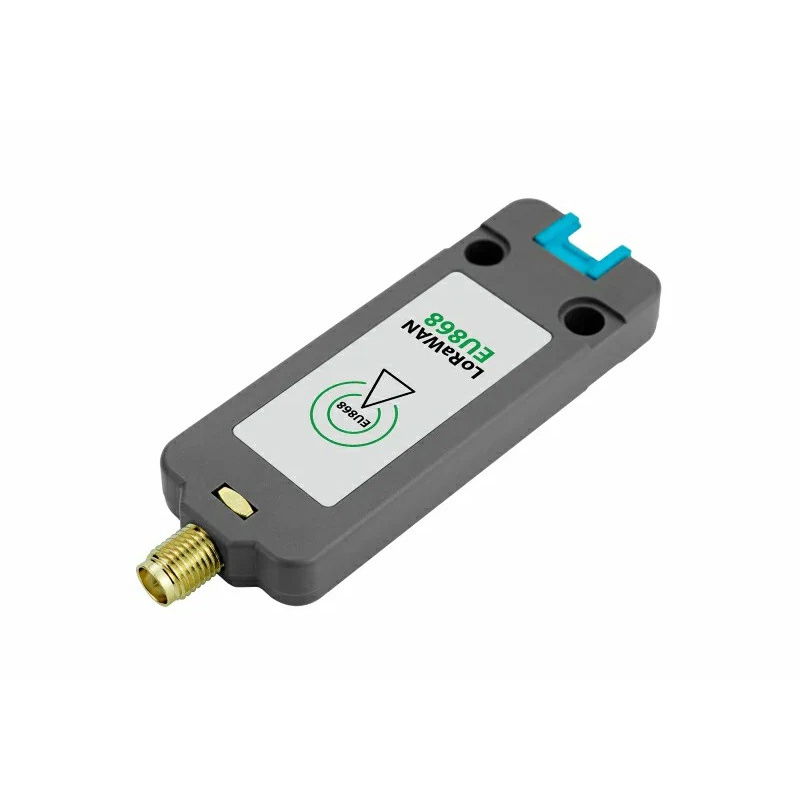

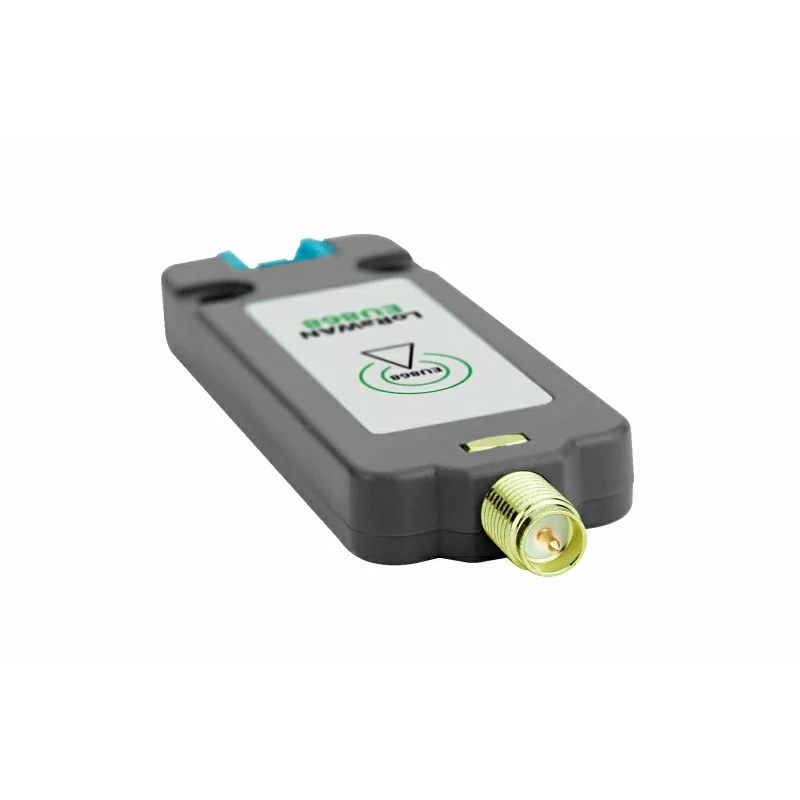

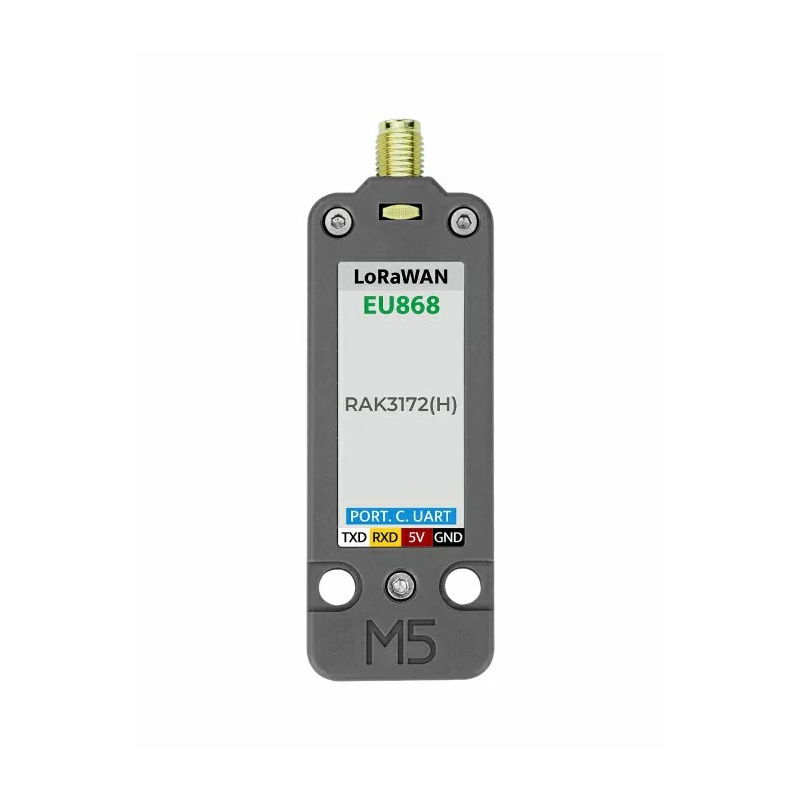

Das Modul ist mit einem Anschluss für eine externe SMA-Antenne ausgestattet.

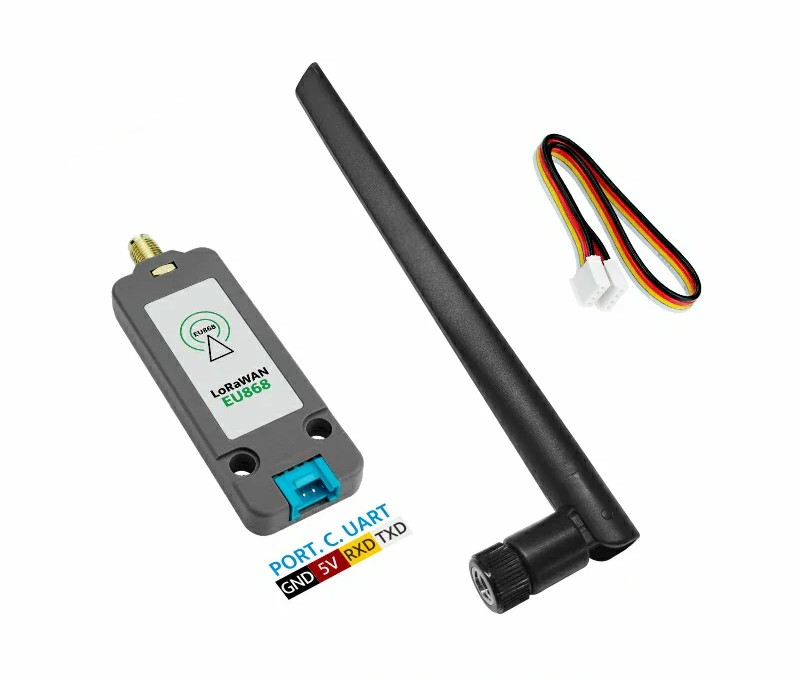

Die Komponenten sind im Bausatz enthalten.
Technische Daten des LoRaWAN EU868 MHz Moduls
- Prozessor: STM32WLE5 (256 kB Flash, 64 kB RAM)
- Betriebsfrequenz: 868 MHz bis 870 MHz
- Betriebsmodi: LoRaWAN Klasse A, B, C und P2P
- Empfindlichkeit des Empfängers: -137 dBm
- Übertragungsreichweite: bis zu 2300 m bei 125 kbps, 1300 m bei 500 kbps
- Aktivierungsmodi: OTAA, ABP
- Kommunikationsschnittstelle: UART, standardmäßig 115200 b/s, AT-Befehle
- Stromverbrauch:
- Standby-Modus: 7,23 mA
- Schlafmodus: 28,61 Mikroampere
- Datenempfang (125 kbps): 8,43 mA
- Datenübertragung (125 kbps): 117,16 mA
- Versorgungsspannung: 5 V DC
- Betriebstemperatur: 0°C bis 40°C
- Abmessungen: 71,4 x 24 x 8 mm
- Gewicht: 31,9 g

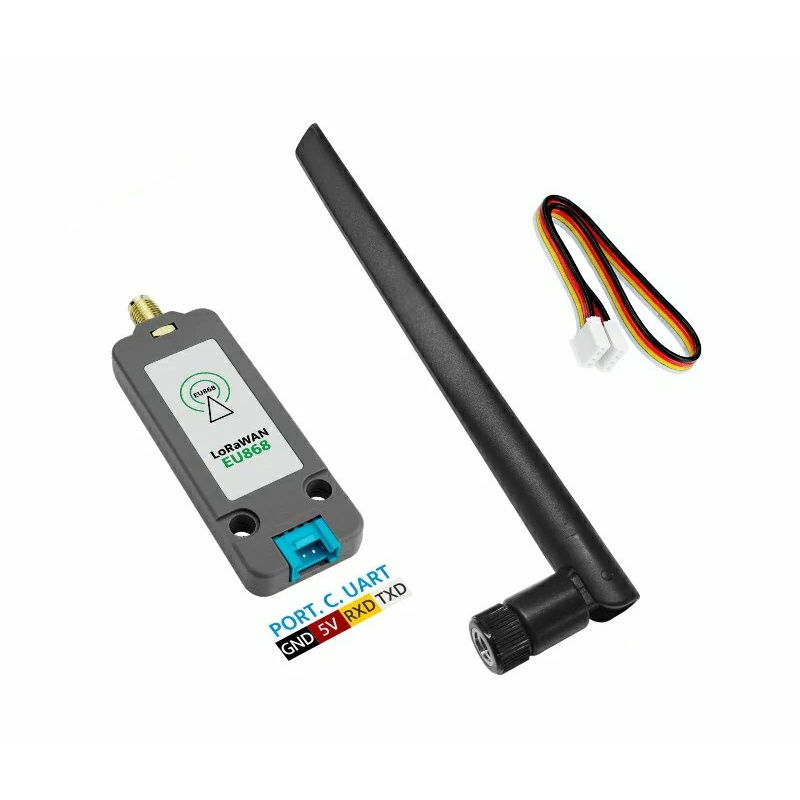

Inhalt des Kits
- 1x EU868 LoRaWAN-Einheitsmodul (STM32WLE5)
- 1x Grove Kabel 20 cm lang
- 1x 2,8 dBi Stummelantenne (195 mm, SMA-Stecker)
