Produktbeschreibung: Wio Tracker L1 Pro - LoRa MeshCore Entwicklungsmodul mit GPS - Seeedstudio 100030144
Der Wio Tracker L1 Pro von Seeedstudio ist ein tragbares Gerät zum Aufbau von Mesh-Kommunikationsnetzwerken mittels LoRa- Übertragung. Herzstück ist der energieeffiziente Nordic nRF52840 ARM Cortex-M4 Prozessor mit FPU , der mit dem Wio-SX1262 Funkmodul im Frequenzbereich von 862 MHz bis 930 MHz zusammenarbeitet. Das L76K- Modul, das GPS , BeiDou, GLONASS und QZSS unterstützt, ist für die Standortbestimmung zuständig. Betriebsinformationen werden auf einem 1,3-Zoll-OLED- Display mit einer Auflösung von 128 x 64 Pixeln angezeigt. Die L1 Pro-Version verfügt über ein Gehäuse mit integriertem 2000-mAh-Akku und LoRa-Antenne und ist daher sofort einsatzbereit. Geladen wird das Gerät über USB Typ-C . Ein Solareingang ermöglicht zusätzliche Stromversorgungsoptionen im Außeneinsatz.

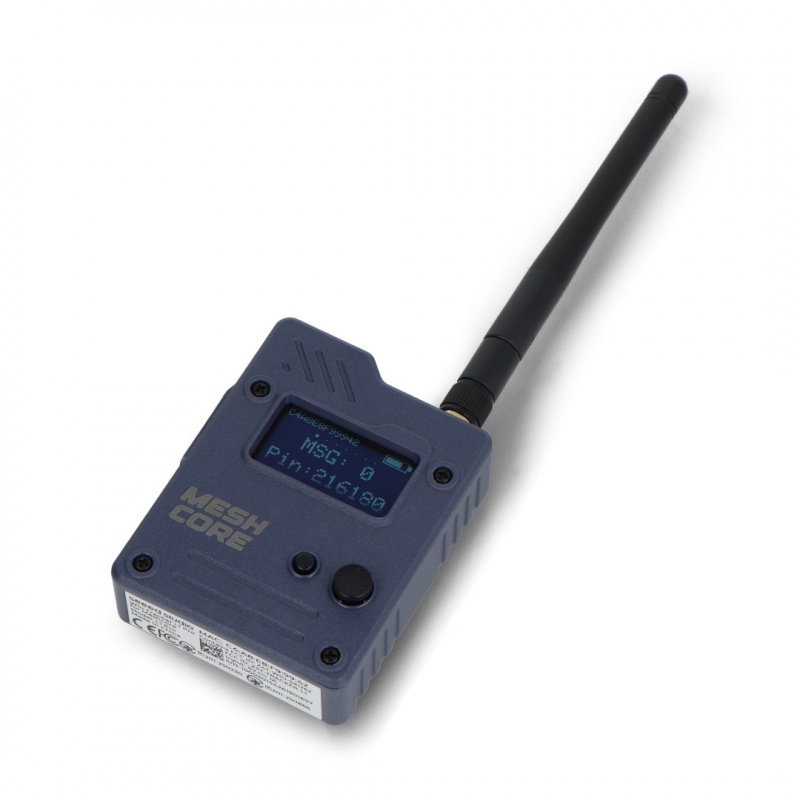

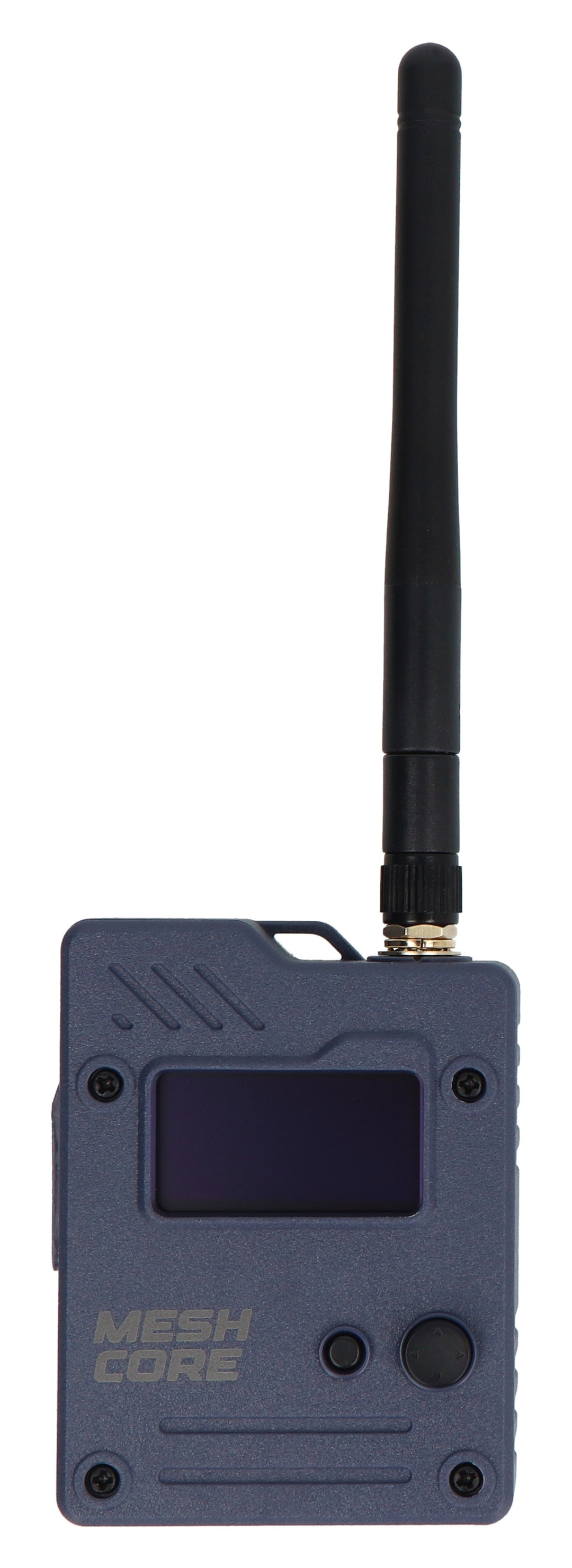

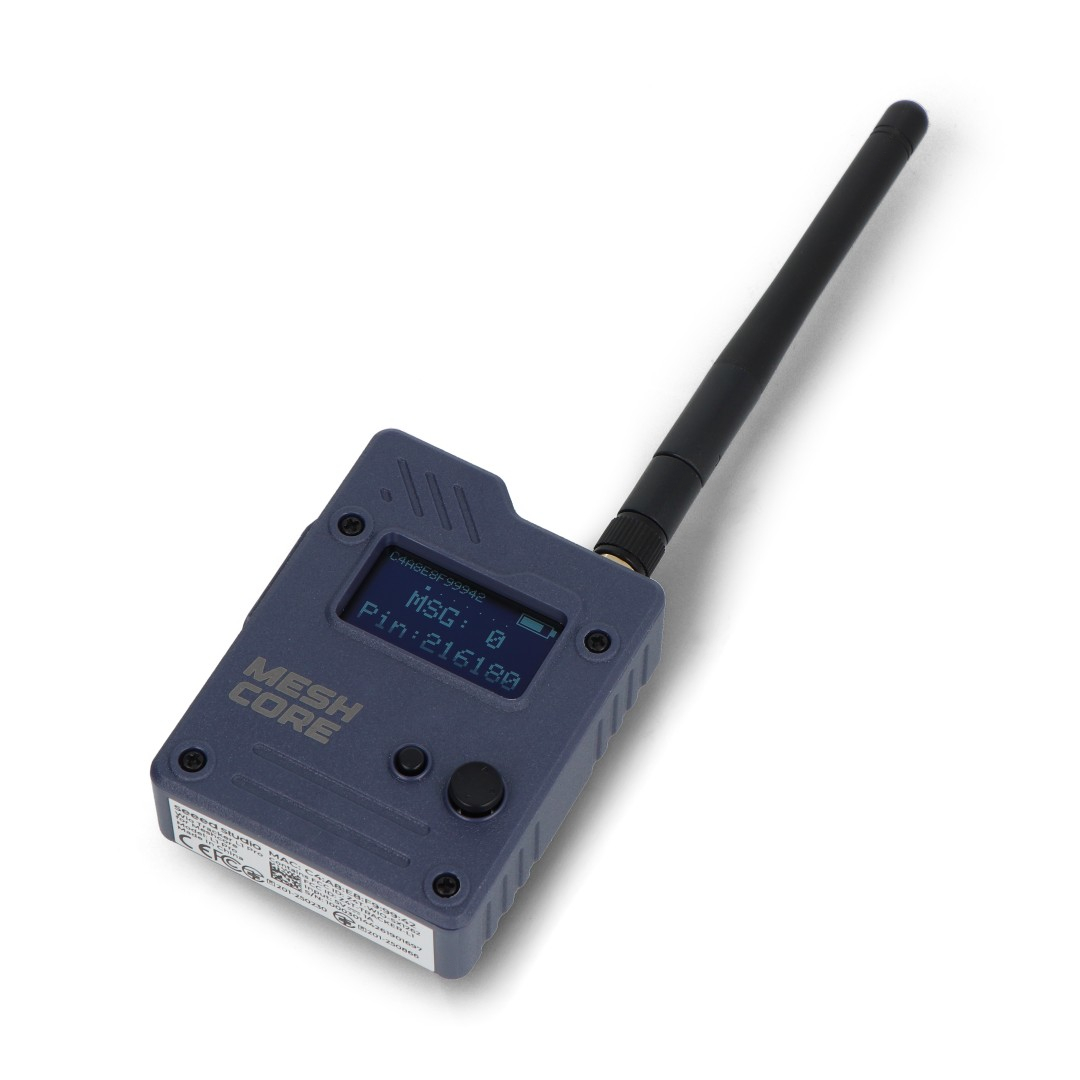

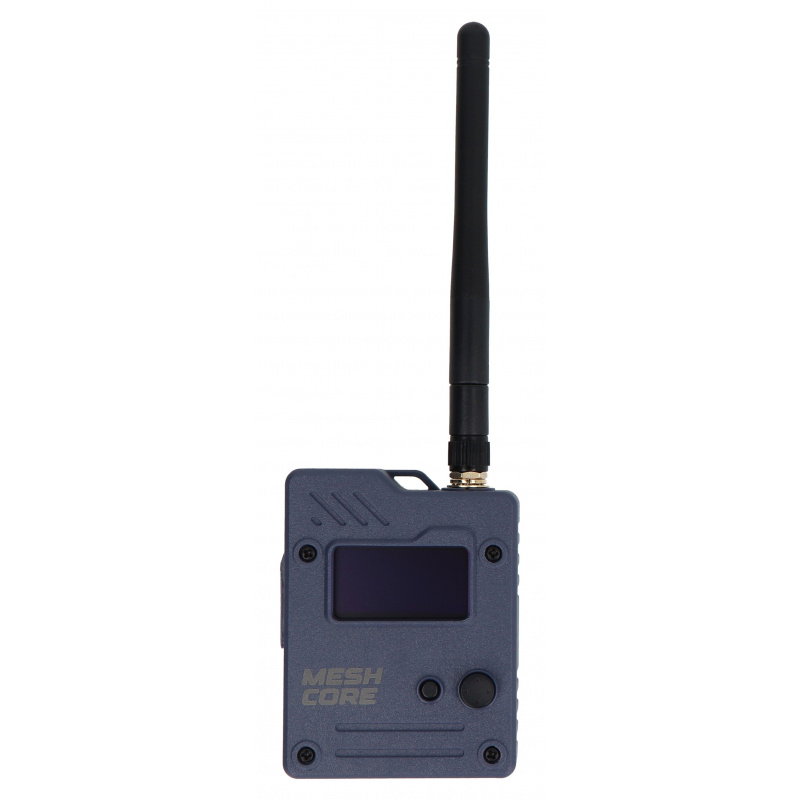

Wio Tracker L1 Pro - LoRa MeshCore Entwicklungsmodul mit GPS - Seeedstudio 100030144.

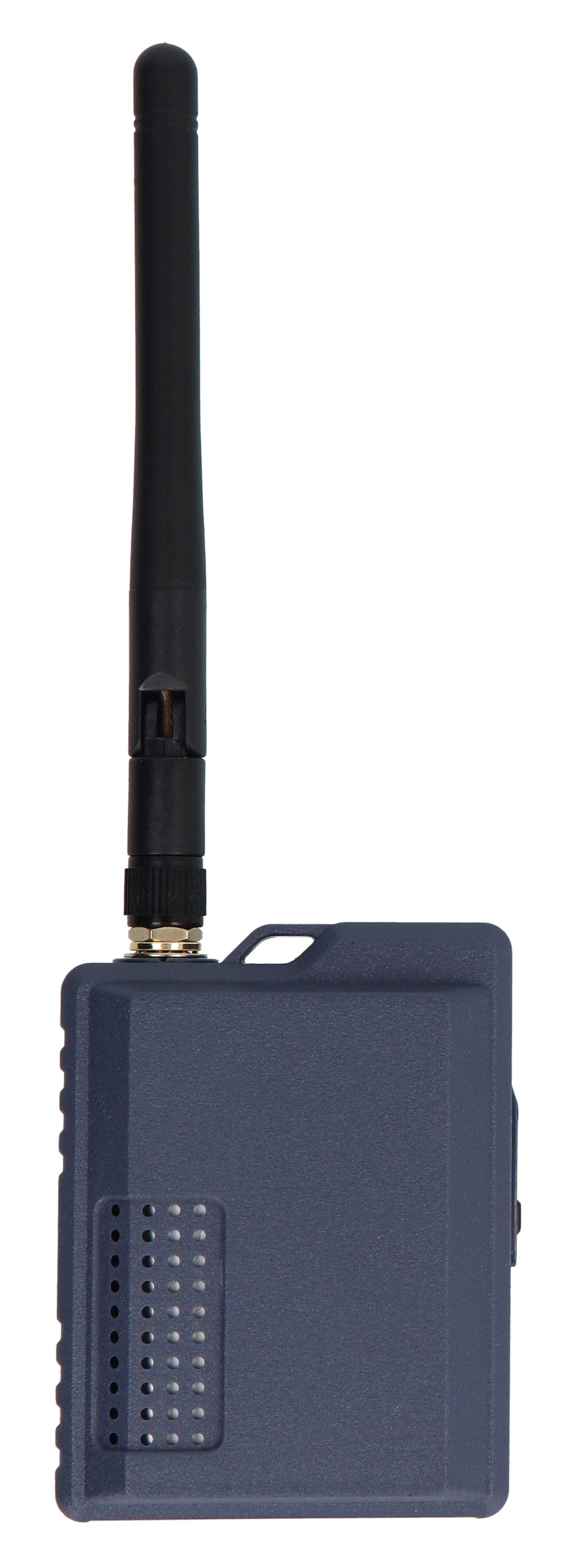

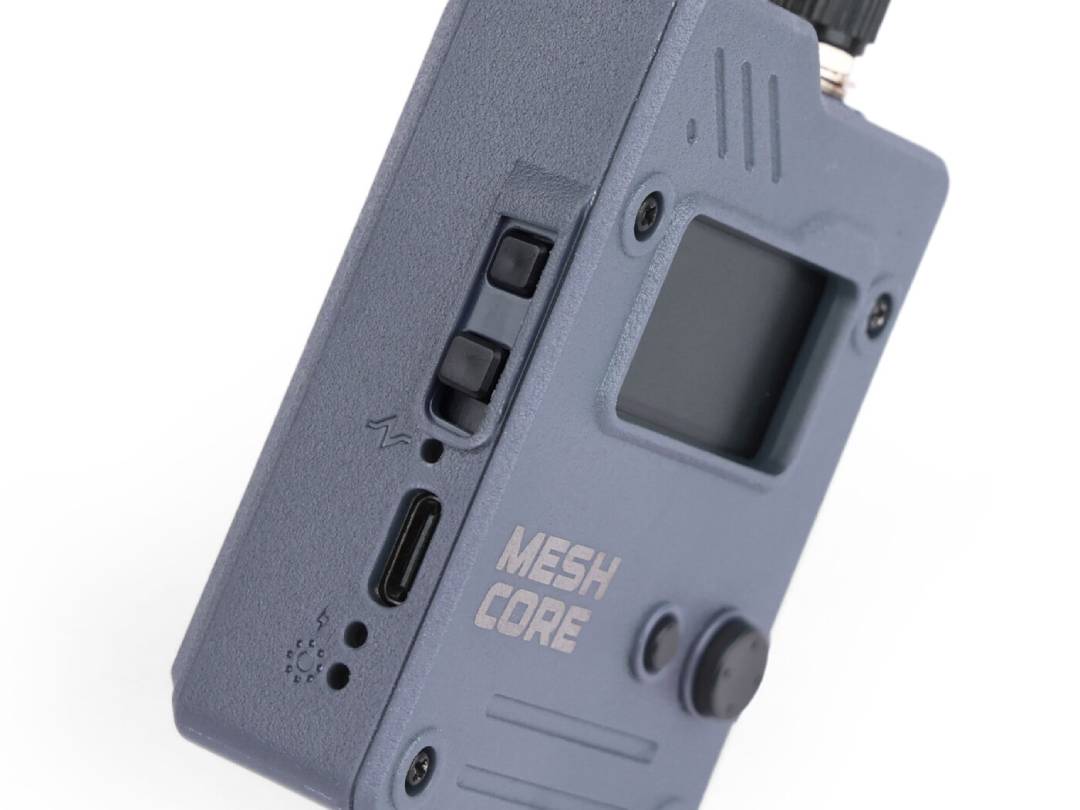

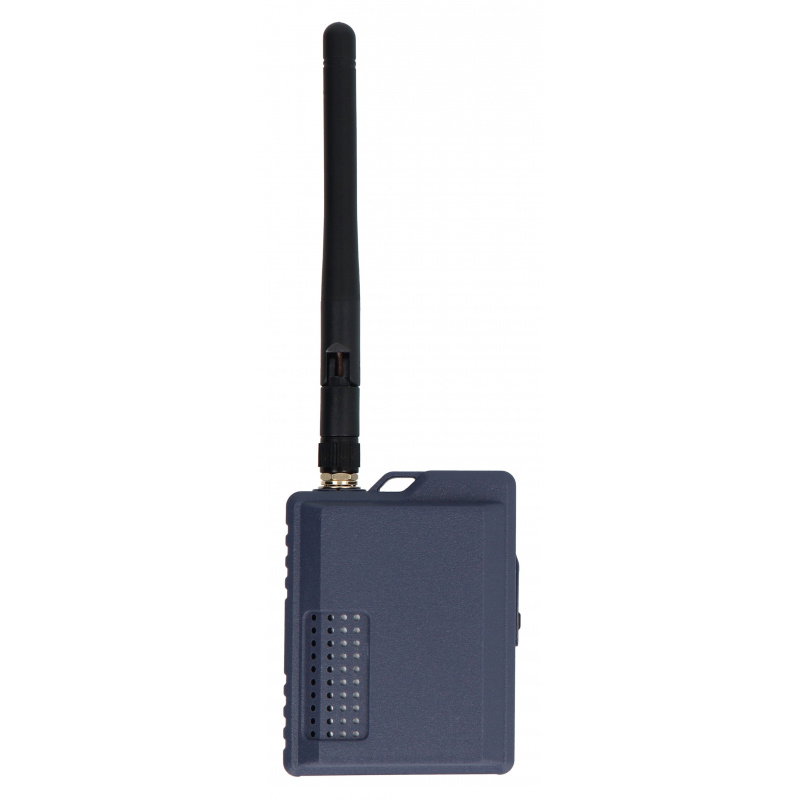

Das Gehäuse ermöglicht einen bequemen Einsatz des Moduls im Feld.
Hauptmerkmale des Wio Tracker L1 Pro
- Vorinstallierte MeshCore Bluetooth-Begleit-App : Das Gerät ist bereit, sich via Bluetooth mit der MeshCore-App zu verbinden und kann ohne Programmierung gestartet werden.
- LoRa von 862 MHz bis 930 MHz : Das Wio-SX1262-Modul ermöglicht Kommunikation über große Entfernungen bei geringem Stromverbrauch
- Nordic nRF52840 : 32-Bit ARM Cortex-M4-Kern mit FPU, die mit bis zu 64 MHz taktet
- 1 MB Flash-Speicher und 256 kB RAM : Die Ressourcen des Mikrocontrollers bieten ausreichend Platz für Firmware und Gerätefunktionen.
- 2 MB QSPI-Zusatzspeicher : Externer Flash-Speicher erhöht die Datenspeicherkapazität
- GNSS L76K : Die Unterstützung für GPS-, BeiDou-, GLONASS- und QZSS-Systeme ermöglicht die Bestimmung der Geräteposition.
- Bluetooth 5.0 : Ermöglicht die Kommunikation mit Ihrem Smartphone und der MeshCore-App.
- OLED 1,3" : Das Display mit einer Auflösung von 128 x 64 Pixeln ermöglicht die Steuerung des Gerätestatus und der Einstellungen.
- Der 2000-mAh-Akku : Die integrierte Stromquelle ermöglicht mobiles Arbeiten. Der Hersteller gibt eine Betriebsdauer von bis zu 5 Tagen an, abhängig von Konfiguration und Nutzungsbedingungen.
- Drei Stromversorgungsoptionen : eingebauter Akku, USB Typ-C 5V/1A und Solarpanel-Eingang 5V/1A

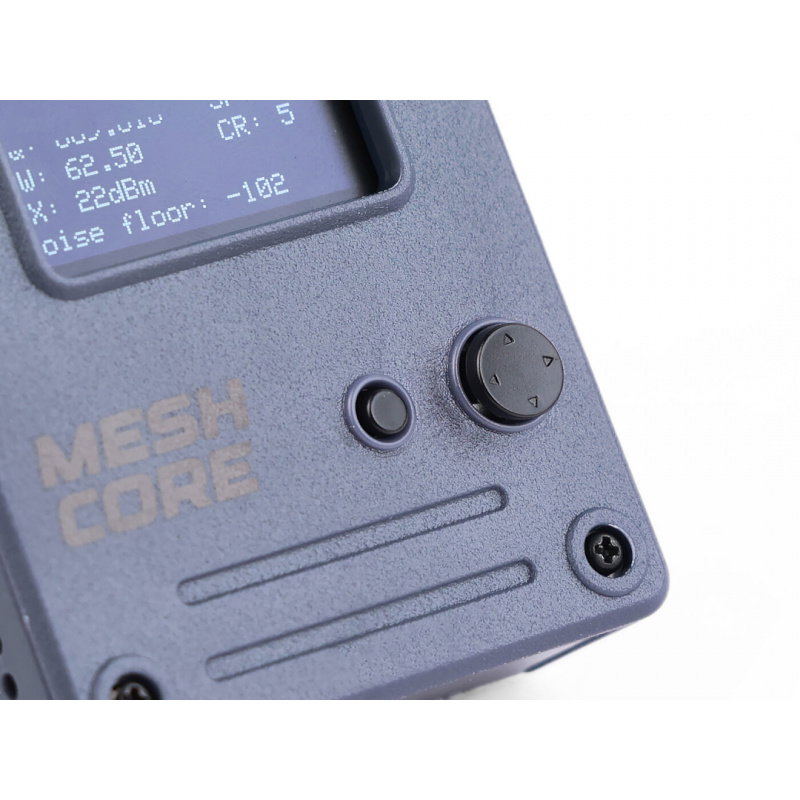

- Vier-Wege-Joystick : Ermöglicht die komfortable Navigation durch die Funktionen des Geräts ohne zusätzliche Bedienelemente.
- LED-Anzeige und Summer : Erleichtern die Kontrolle des Ladestatus, der Solarstromversorgung und des Betriebs des Mesh-Netzwerks.
- Grove-Schnittstelle : UART, I2C und GPIO ermöglichen die Erweiterung des Geräts mit zusätzlichen Modulen und Sensoren.
- Sofort einsatzbereites Gehäuse : Das leichte Offroad-Design macht eine Vorbereitung des Gehäuses überflüssig.
- LoRa 3 dBi Antenne : Eine externe Antenne ist im Lieferumfang enthalten.
MeshCore – LoRa-Kommunikation ohne Internet

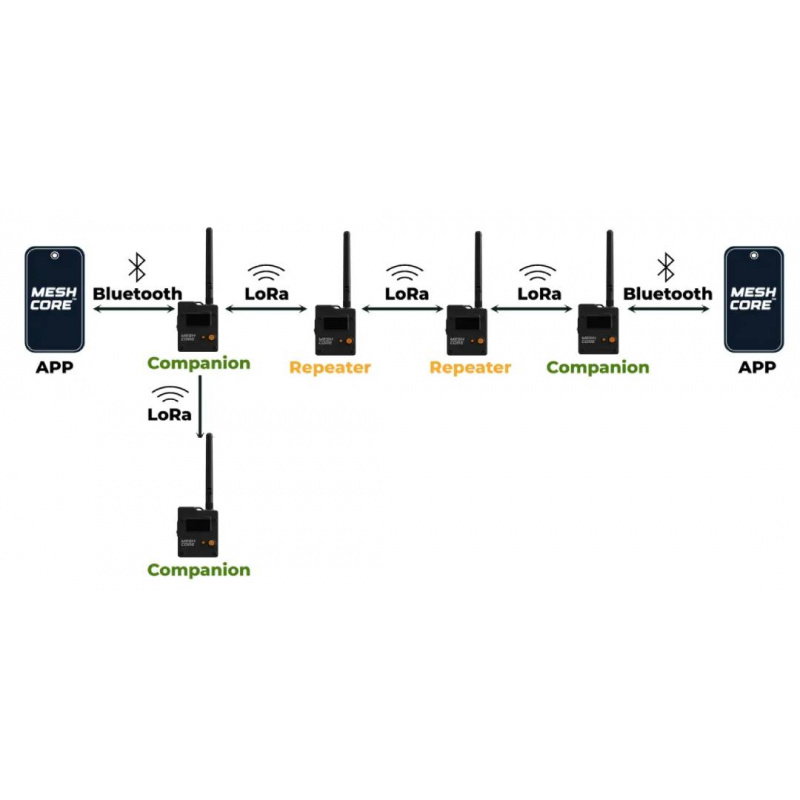

MeshCore ist ein Open-Source-Mesh-Kommunikationssystem, das LoRa-Technologie nutzt , um Nachrichten ohne WLAN, Mobilfunk oder Internetzugang zu übertragen. Der Wio Tracker L1 Pro ist mit der Bluetooth Companion Firmware ausgestattet und fungiert somit als Kommunikationsknoten, der per Bluetooth mit einem Smartphone oder einem Gerät verbunden wird, das die MeshCore-App unterstützt . Das Netzwerk lässt sich durch dedizierte Repeater erweitern, die Pakete zwischen den Nutzern weiterleiten und die Reichweite erhöhen. MeshCore unterstützt öffentliche und private Kanäle sowie verschlüsselte Kommunikation und eignet sich daher sowohl für den Feldeinsatz als auch für den Aufbau einer eigenen LoRa-Kommunikationsinfrastruktur. Der Wio Tracker L1 Pro ermöglicht zudem die Erweiterung des Projekts mit Grove -Sensoren .
Der Wio Tracker L1 Pro wird mit der vorinstallierten MeshCore Bluetooth Companion Software geliefert.
Vergleich der Wio Tracker L1-Serienmodelle
Die Wio Tracker L1-Serie nutzt eine gemeinsame Hardwareplattform mit nRF52840, LoRa und L76K GNSS-Empfänger. Die einzelnen Modelle unterscheiden sich hauptsächlich in Display, Stromversorgung und sofort einsatzbereiten Funktionen. Dieser Vergleich basiert auf den Hardwarevarianten. Die vorinstallierte Software kann je nach Geräteversion variieren.
| Parameter | Wio Tracker L1 Lite | Wio Tracker L1 | Wio Tracker L1 Pro | Wio Tracker L1 E-Ink |
|---|---|---|---|---|
| LoRa | Ja | Ja | Ja | Ja |
| GNSS / GPS | Ja | Ja | Ja | Ja |
| Anzeige | Mangel | OLED 1,3" | OLED 1,3" | E-Ink 2,13" |
| Auflösung | - | 128 x 64 Pixel | 128 x 64 Pixel | 122 x 250 Pixel |
| Solarstromanschluss | Ja | Ja | Ja | Ja |
| Batteriebetrieben | Batterieanschluss | Batterieanschluss | Eingebauter 2000-mAh-Akku | Batterieanschluss |
| Inklusive Koffer | NEIN | NEIN | Ja | NEIN |
| Die Beschaffenheit der Struktur | Fliesen zur Selbstmontage | Platine mit OLED-Bildschirm | Fertiges tragbares Gerät | Platine mit E-Ink-Bildschirm |

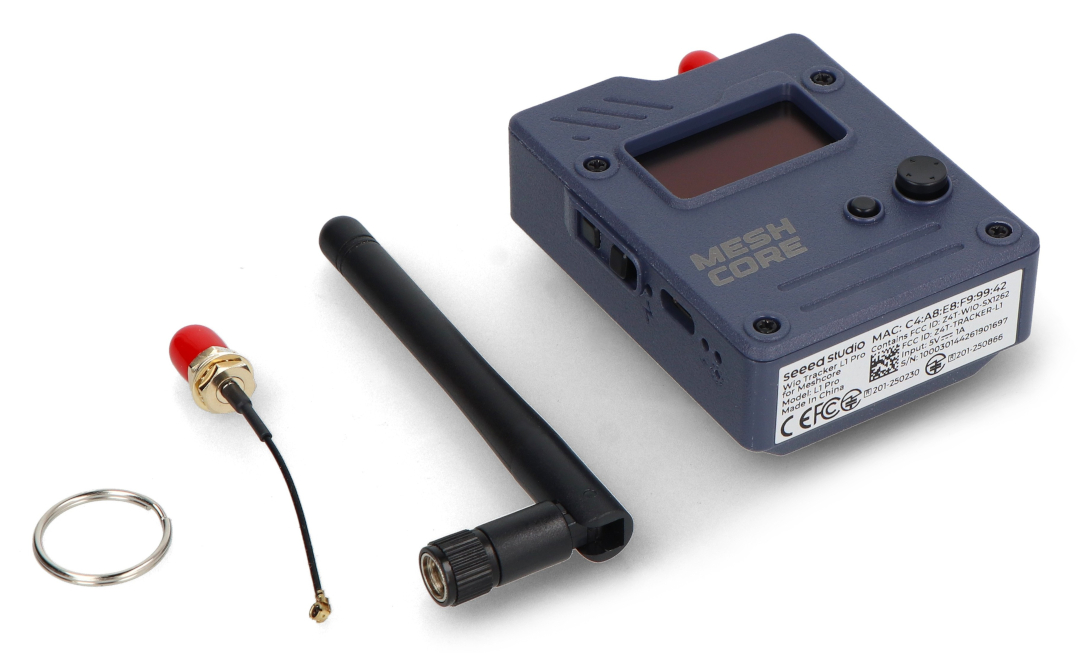

Im Set enthaltene Elemente.
Praktische Anwendungen
Mit dem Wio Tracker L1 Pro lassen sich unabhängige Textkommunikationen außerhalb der Reichweite von Telekommunikationsinfrastrukturen herstellen. Er ist perfekt für Offroad-Trips, Camping, Ob Outdoor-Veranstaltungen oder Teamarbeit über ein weites Gebiet – dank GNSS kann das Gerät Standortinformationen übertragen , und der Grove-Anschluss erlaubt die Erweiterung des Projekts um Umweltsensoren und Automatisierungskomponenten . Das Design eignet sich außerdem für IoT-Experimente, den Aufbau einer MeshCore-Infrastruktur und die Entwicklung eigener Geräte, die über LoRa kommunizieren.
Typische Anwendungsgebiete sind:
- Textkommunikation außerhalb der Reichweite des Mobilfunknetzes
- Wandern, Radfahren und Offroad-Touren
- Kommunikation während Veranstaltungen im Freien
- Aufbau lokaler MeshCore-Netzwerke
- Übertragung von GNSS-Positionsinformationen
- IoT-Projekte und Umweltüberwachung
- Grove-Sensorintegration
- Prototypentwicklung von LoRa-Systemen und Mesh-Netzwerken
Technische Daten des Wio Tracker L1 Pro
- Werkseitige Firmware: MeshCore Bluetooth Companion
- Mikrocontroller: Nordic nRF52840
- Kern: ARM Cortex-M4 mit FPU
- Maximale Taktfrequenz: 64 MHz
- Flash-Speicher: 1 MB
- RAM: 256 kB
- Zusätzlicher Speicher: QSPI-Flash 2 MB
- LoRa-Modul: Wio-SX1262 / SX1262
- LoRa-Frequenzbereich: 862 MHz bis 930 MHz
- LoRa-Antenne: 3 dBi
- Bluetooth: 5.0
- GNSS-Modul: L76K
- Unterstützte Navigationssysteme: GPS, BeiDou, GLONASS, QZSS
- Display: OLED 1,3"
- Bildschirmauflösung: 128 x 64 Pixel
- Aktive Anzeigefläche: 34,5 x 23 mm

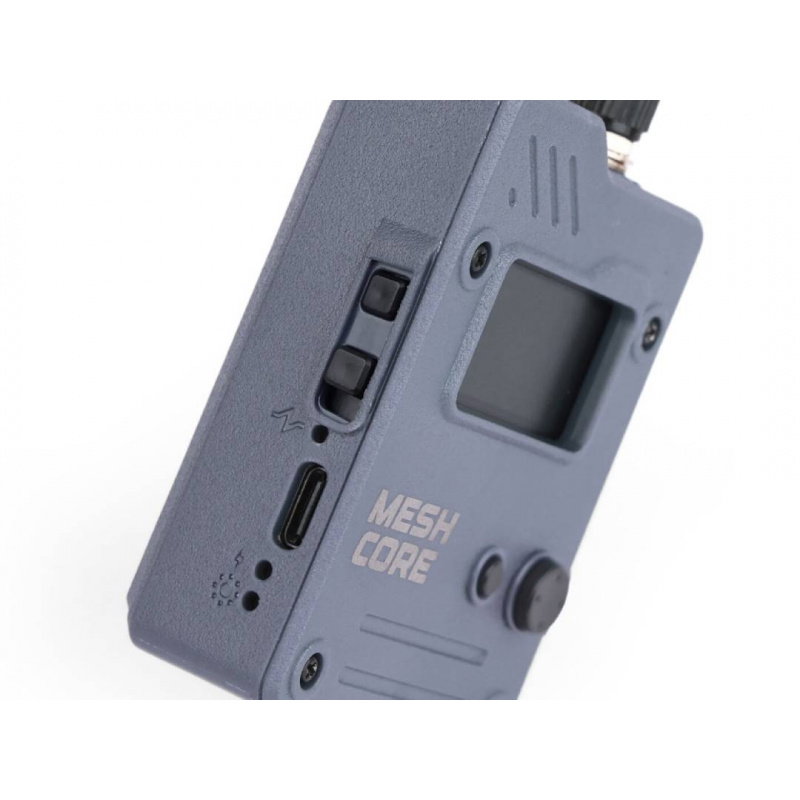

- Bedienelemente: Vier-Wege-Joystick, Menü-/Reset-Taste, Netzschalter
- Signalisierung: LED-Dioden
- Akustisches Signal: passiver Summer
- Grove-Schnittstelle: UART / I2C / GPIO
- Programmier- und Debugging-Schnittstelle: SWD
- Kommunikations- und Stromanschluss: USB Typ-C
- USB-Typ-C-Netzteil: 5 V/1 A
- Solareingang: 5 V/1 A
- Maximale Solareingangsspannung: 5 V
- Akku: eingebaut, wiederaufladbar
- Akkukapazität: 2000 mAh
- Angegebene Betriebsdauer: bis zu 5 Tage, abhängig von Konfiguration und Betriebsbedingungen

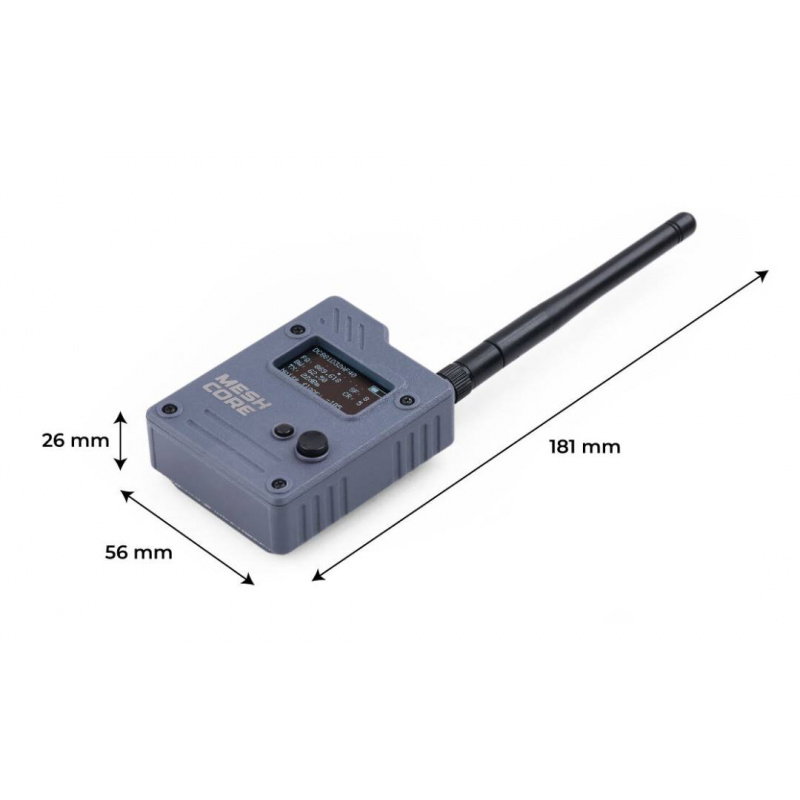

- Abmessungen: 56 x 181 x 26 mm mit Gehäuse und Antenne

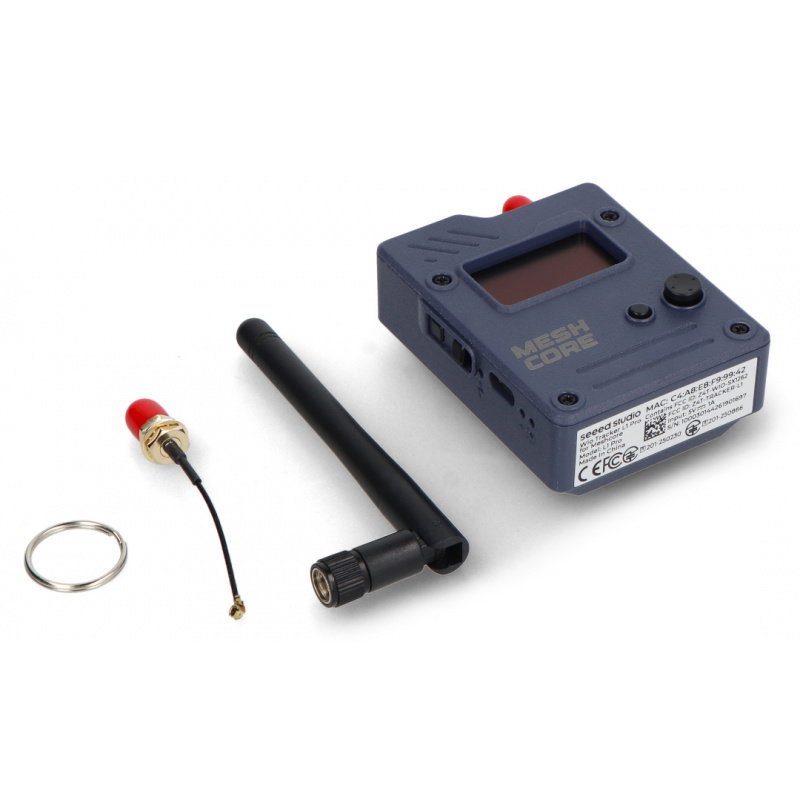

Inhalt des Sets
- 1x Wio Tracker L1 Pro mit 1,3"-OLED-Display, Hülle und eingebautem Akku
- 1x LoRa-Antenne
Dank des integrierten Akkus und der Solarstromversorgung ist der Wio Tracker L1 Pro vielseitig in verschiedenen Projekten einsetzbar.
