Produktbeschreibung: WisBlock LPWAN RAK4630-EU868-IPEX - LoRaWAN + Bluetooth Modul - RAK Wireless 105010
DerWisBlock RAK4630-EU868-IPEX ist ein kompaktes LPWAN-Modul von Rak Wireless für IoT-Anwendungen, die eine zuverlässige und energieeffiziente Kommunikation erfordern. Dank der Integration des Nordic nRF52840 Mikrocontrollers und des Semtech SX1262 LoRa-Transceivers unterstützt das Modul sowohl Bluetooth 5.0 als auch LoRaWAN 1.0.3, was einen flexiblen Einsatz in einer Vielzahl von Projekten ermöglicht. Seine geringe Größe (23 x 15 mm) und der IPEX-Anschluss für den Antennenanschluss machen es zu einer idealen Wahl für Entwickler, die nach effizienten und kompakten Kommunikationslösungen suchen.
WisBlock LPWAN RAK4630-EU868-IPEX - LoRaWAN + Bluetooth Modul - RAK Wireless 105010.
WisBlock-Reihe
Die Module der WisBlock-Serie sind eine von Rak Wireless entwickelte Lösung zur Realisierung umfangreicher IoT-Projekte. Sie werden nicht nur für den schnellen Einsatz von Prototypen verwendet, sondern sind auch für industrielle Anwendungen konzipiert. Das WisBlock-System umfasst das WisBlock Base Board, das WisBlock Core Entwicklermodul, die WisBlock Sensoren und die WisBlock IO Erweiterungsmodule.
Hauptmerkmale des WisBlock LPWAN-Moduls RAK4630-EU868-IPEX
- Unterstützung für LoRaWAN 1.0.3 (Klasse A, B und C) und Bluetooth 5.0
- Niedriger Stromverbrauch: 4,23 µA im Schlafmodus
- Hohe Sendeleistung: bis zu 22 dBm für LoRa
- Großer Betriebstemperaturbereich: -40°C bis 85°C
- Mehrere Schnittstellen: UART, I2C, SPI, ADC, USB, GPIO
- IPEX-Antennenanschluss für Designflexibilität
- Kompakte Abmessungen: 23 x 15 x 3 mm
Bitte stellen Sie sicher, dass die Antennen korrekt mit den IPEX-Anschlüssen verbunden sind, bevor Sie das Modul an die Stromversorgung anschließen.
Fehlende Antennen können beim Betrieb des Moduls zu einer Beschädigung des HF-Teils führen. Kompatible Antennen (nicht im Lieferumfang enthalten):

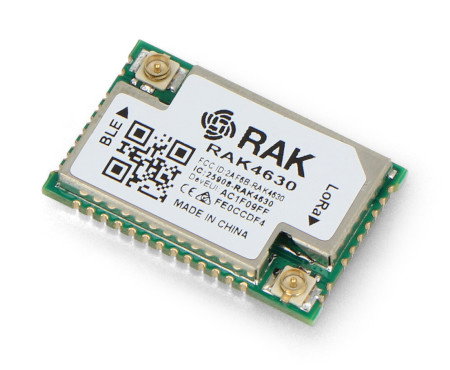

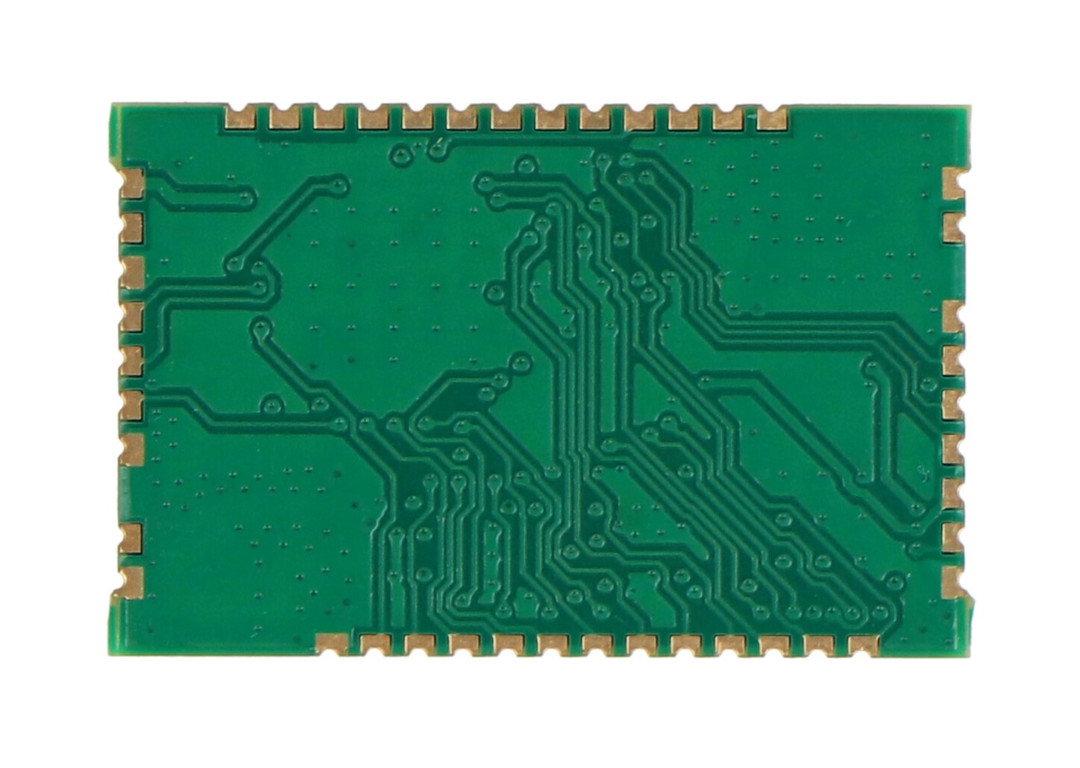

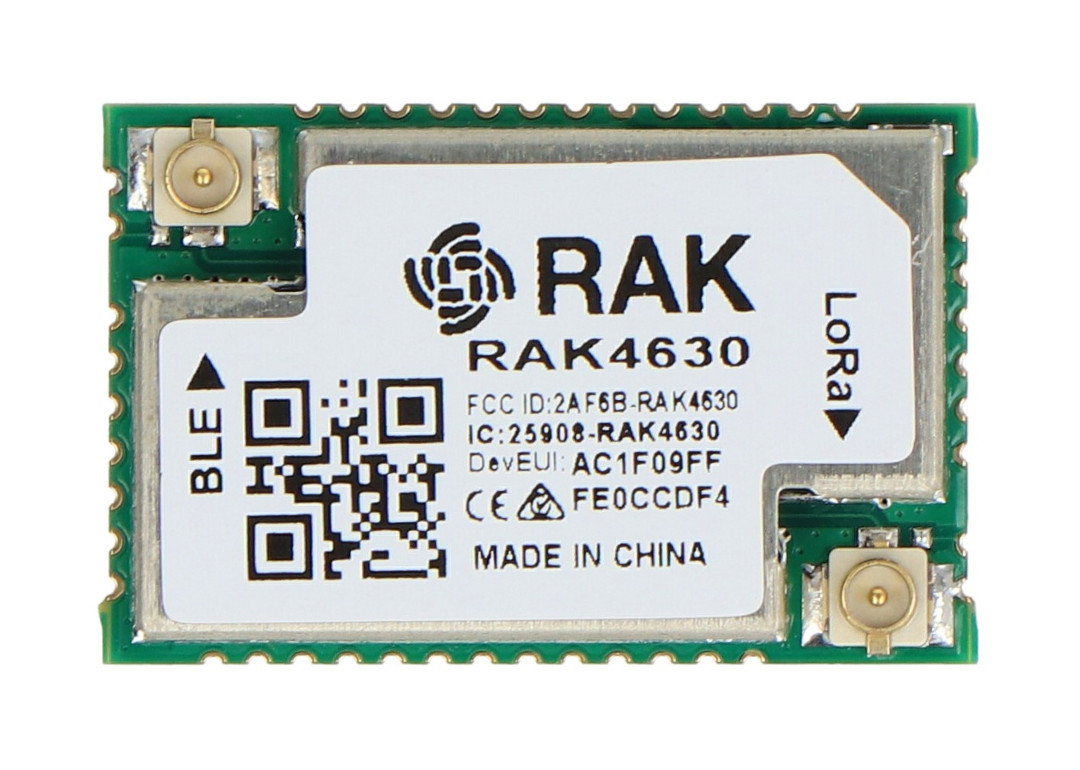

WisBlock LPWAN RAK4630-EU868-IPEX - LoRaWAN + Bluetooth Modul.

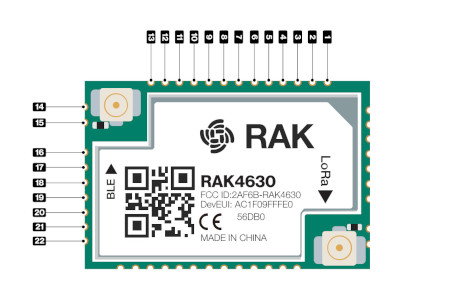

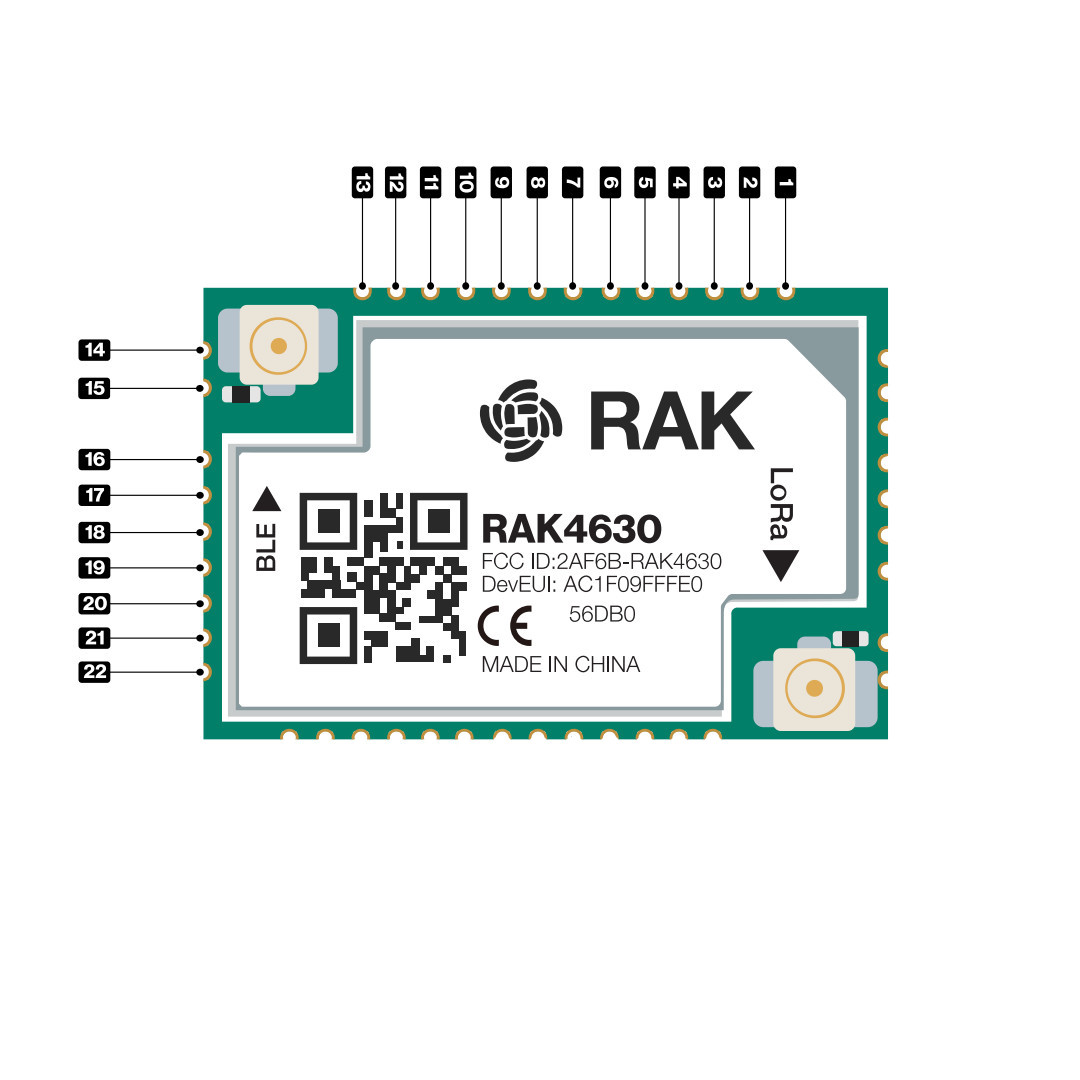

Pinbelegung des RAK4630-Moduls von RAK Wireless.
Pinbelegung des RAK4630-Moduls
- VBUS
- USB-
- USB+
- P0.13/I2C_SDA
- P0.14/I2C_SCL
- P0.15/UART2_RX
- P0.16/UART2_TX
- P0.17/UART2_DE
- P0.19/UART1_RX (AT-Befehl)
- P0.20/UART1_TX (AT-Befehl)
- P0.21/UART1_DE
- P0.10/NFC2
- P0.09/NFC1
- GND
- RF_BT
- GND
- NRF_RESET
- SWDCLK
- SWDIO
- VBAT_SX
- VBAT_IO_SX
- GND
23. P0.24/I2C_SDA_224.
P0.25/I2C_SCL_225.
P1.01/SW126.
P1.02/SW227.
P1.03/LED128.
P1.04/LED229.
P0.03/QSPI_CLK30.
P0.02/QSPI_DIO331.
P0.28/QSPI_DIO232.
P0.29/QSPI_DIO133.
P0.30/QSPI_DIO034.
P0.26/QSPI_CS35.
GND36.
GND37.
RF_LoRa38.
GND39.
P0.31/AIN740.
P0.05/AIN341.
P0.04/AIN242.
GND43.
VDD_NRF44. VBAT_NRF

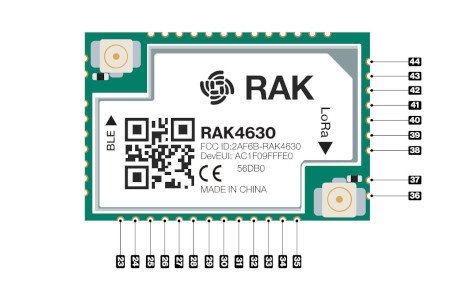

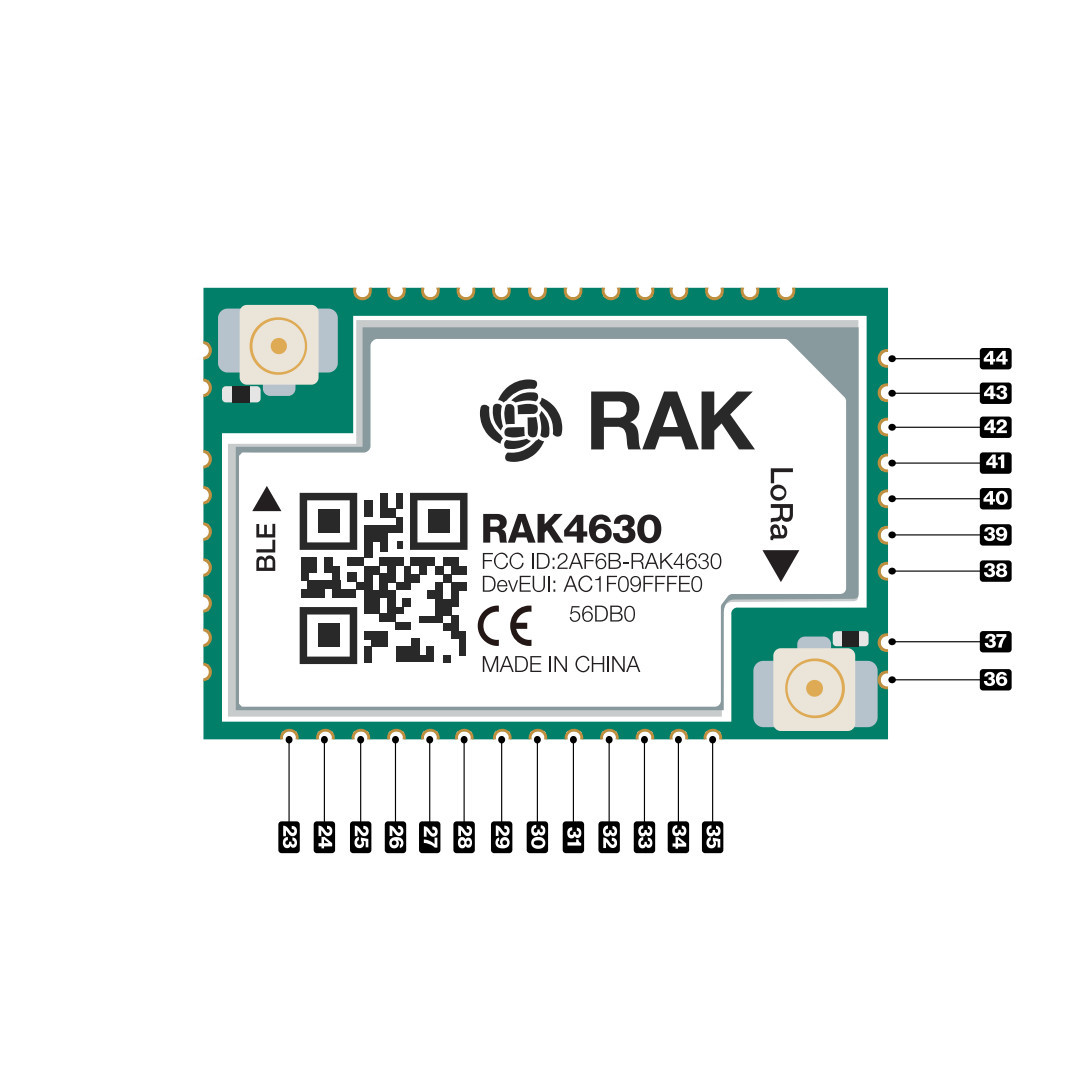

RAK4630 Modul Pinouts von RAK Wireless.

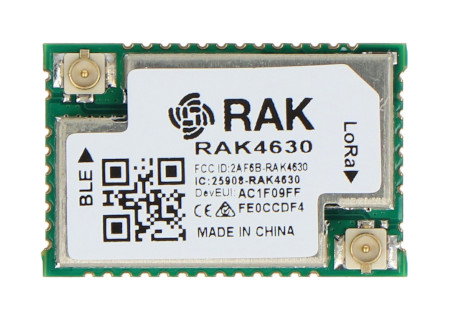

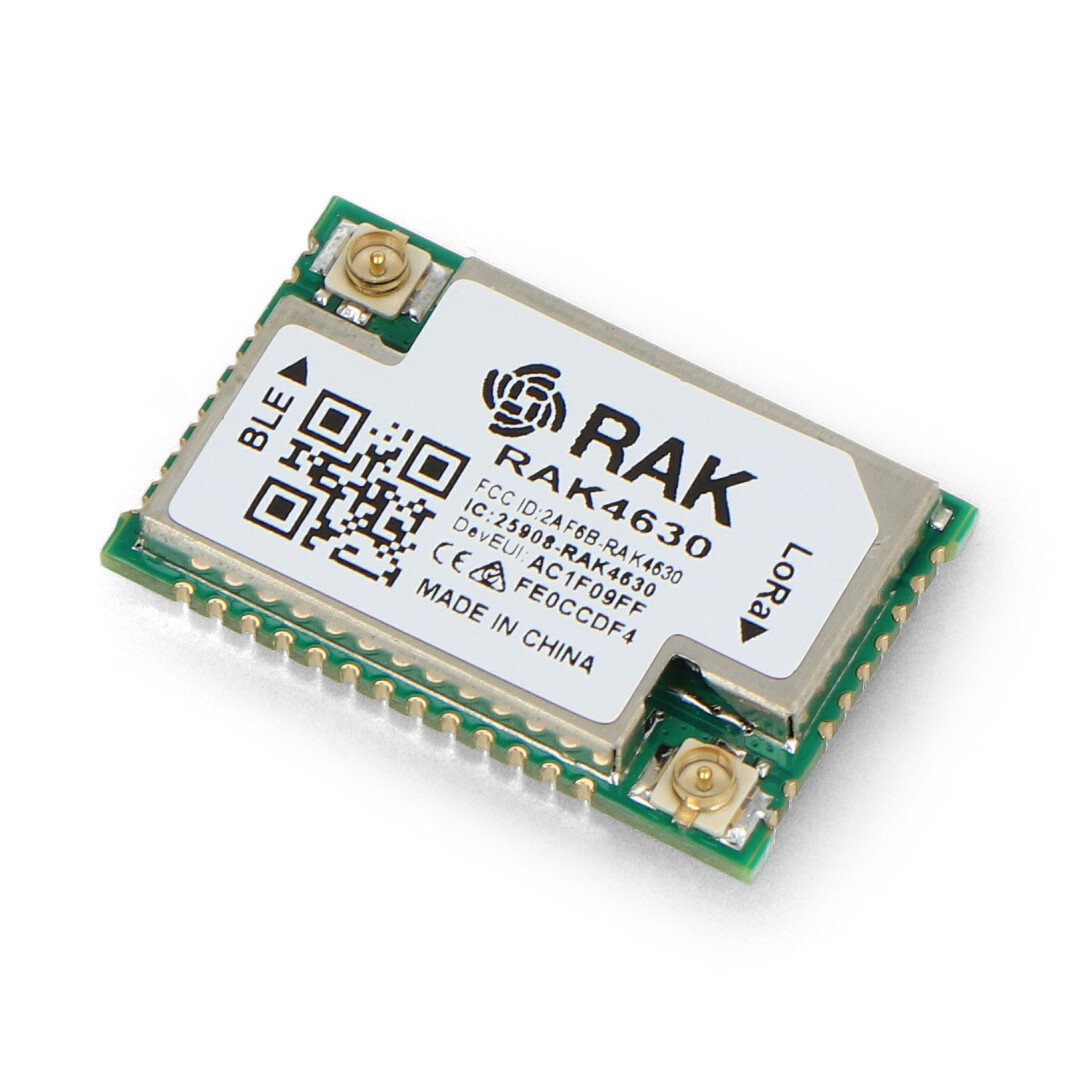

WisBlock LPWAN - RAK4630-EU868-IPEX - RAK4630 WisDuo LPWAN+BLE Modul - RAK Wireless 105010.
RAK4630 WisDuo LPWAN+BLE Spezifikationen
- Kompatibel mit WisBlock Serie
- Chip: nRF52840
- MCU mit sehr niedrigem Stromverbrauch
- Prozessor: ARM Cortex-M4F CPU 32-bit
- CPU-Taktung: 64 MHz
- Flash-Speicher: 1 MB
- Arbeitsspeicher: 256 kB
- Chip: LoRa SX1262
- geringer Stromverbrauch, große Reichweite
- LoRa-Transceiver
- Anzahl der Pins: 44
- E/A-Anschlüsse: UART/I2C/GPIO/USB
- Antennenanschluss-Typ: IPEX
- Unterstützte Protokolle: LoRaWAN 1.0.3 und Bluetooth Low Energy 5.0
- Unterstützte Bänder: IN865, EU868, AU915, US915, KR920, RU864 und AS923
- SPI-Pins und optionale NFC-Schnittstelle über WisBlock IO-Modul verfügbar
- Versorgungsspannung: 2 V bis 3,6 V
- Bandbreite der unterstützten Funksysteme: von 7,8 kHz bis 500 kHz
- Stromverbrauch: 4,23 uA im Schlafmodus
- Ausgangsleistung im LoRa PA Boost-Modus: 22 dBm
- Schnittstelle: Serial Wire Debug (SWD)
- Software: RUI3
- Betriebstemperatur: -40°C bis 85°C
- Abmessungen: 15 x 23 x 3 mm
