Produktbeschreibung: OLED-Display - 0,96 '' 128x64px - WisBlock IO-Erweiterung - Rak Wireless RAK1921
OLED-Display in Form einer Erweiterung zu WisBlock IO. Die Bildschirmdiagonale beträgt 0,96'' und die Auflösung 128 x 64 px . Das Modul ist mit dem Treiber IC SSD1306 ausgestattet. Es zeigt das Bild in Schwarzweiß an. Mit dem RAK1921 können sowohl Text als auch Grafiken angezeigt werden. Um richtig zu funktionieren, muss die Erweiterung mit den Entwicklungsmodulen WisBlock Base Board und WisBlock Core verbunden werden.
Auf der Website des Herstellers gibt es eine Bedienungsanleitung , die eine detaillierte Beschreibung der einzelnen Pins und Pins enthält.

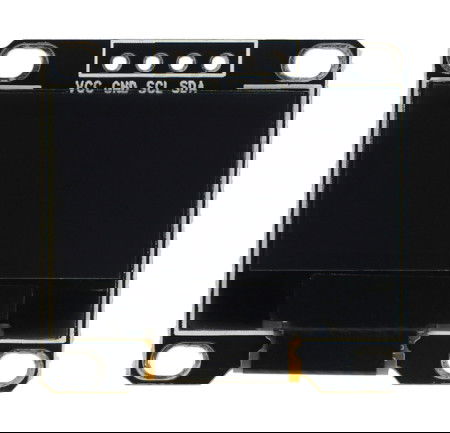

OLED-Display von Rak Wireless.
Die Zusammensetzung des WisBlock-Systems.WisBlock-Reihe
Module der WisBlock- Serie, hergestellt von Rak Wireless . Sie ermöglichen Ihnen die Durchführung umfangreicher IoT-Projekte , die in fortgeschrittenen Szenarien und grundlegenden Projekten verwendet werden können. Das WisBlock-System umfasst: WisBlock -Basisplatine, WisBlock-Core -Entwicklungsmodul, WisBlock-Sensoren und WisBlock-IO-Erweiterungsmodule . Sie dienen nicht nur der schnellen Umsetzung von Engineering-Prototypen, sondern sind auch für die Erstellung von Massenanwendungen bis zur industriellen Umsetzung vorgesehen.
Technische Spezifikation des Moduls
- Typ: Anzeige
- Kompatibel mit der WisBlock- Serie
- Anzeigetyp: OLED
- Bildschirmdiagonale: 0,96 ''
- Auflösung: 128 x 64 Pixel
- Anzeigefarben: helles Weiß auf schwarzem Hintergrund
- Kontur: schlank, dünn
- Breiter Betrachtungswinkel
- Niedriger Energieverbrauch
- Kommunikationsschnittstelle: I2C-Bus
- Treiber-IC: SSD1306
- Betriebstemperaturbereich: -30 °C bis 70 °C
- Modulabmessungen: 27,8 x 27,3 mm
Sehen Sie sich auch die Wisblock Sensor -Serie und die WisBlock IO- Erweiterungen an.

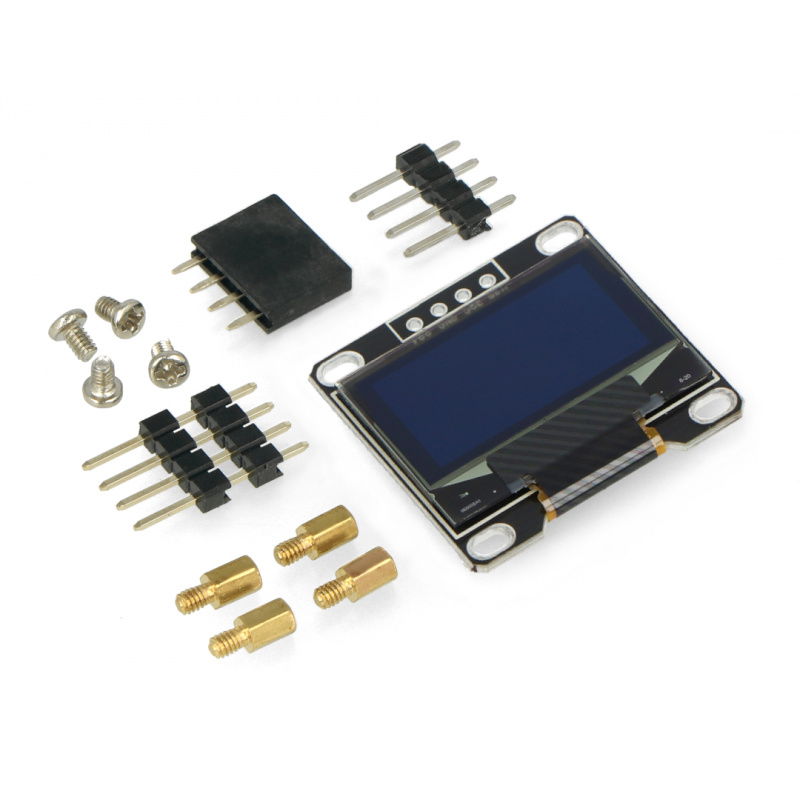

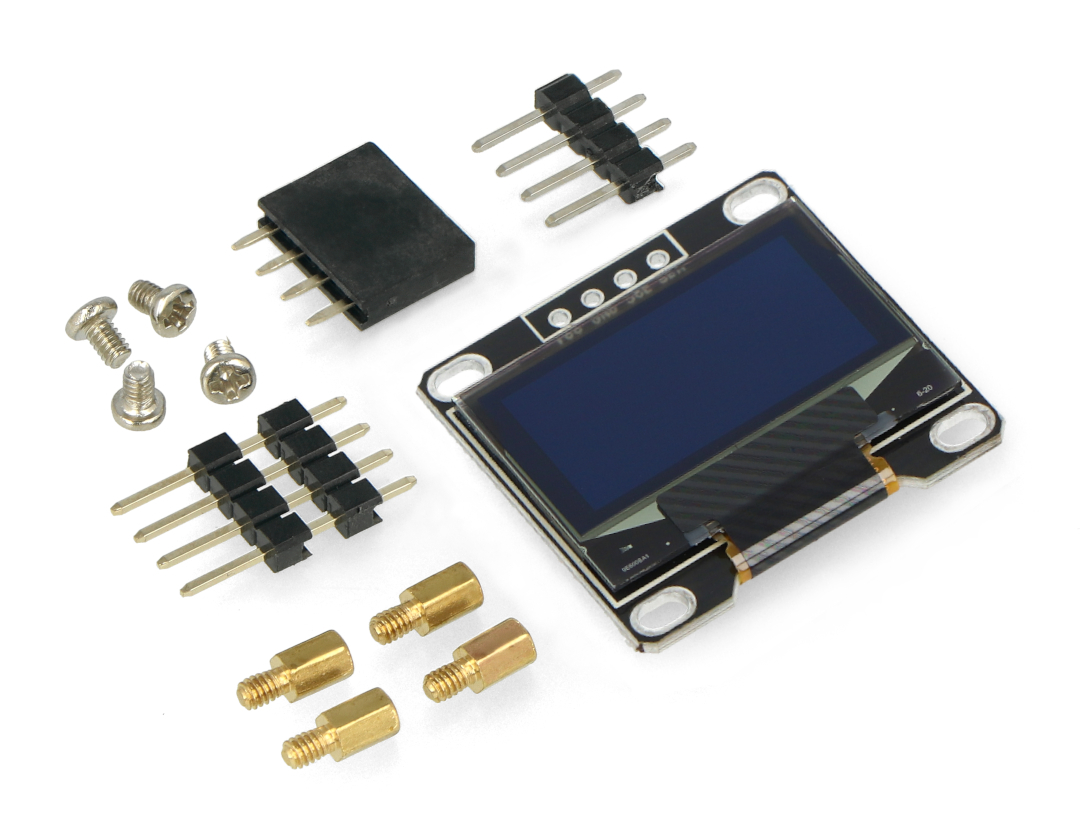

Das Kit enthält die notwendigen Befestigungselemente, um das Display mit der Grundplatte zu verbinden.
